Электрические грузовики являются огромными потребителями энергии. Электрический грузовик с аккумуляторной батареей массой 40 тонн, поднимающийся по съезду на шоссе, может потреблять 600 кВт. Но то, что поднимается, должно снижаться – и на длинных спусках рекуперативное торможение может вернуть сотни киловатт обратно в аккумулятор. Однако, когда аккумулятор полностью заряжен или не способен выдерживать больший ток (холодная погода, высокий уровень заряда), восстановленной энергии некуда деваться. Введитетормозной резистор– компонент, который поглощает и рассеивает избыточную энергию в виде тепла, предотвращая повреждение от перенапряжения и обеспечивая более разумное управление энергопотреблением. Последние достижения в области резисторных технологий превращают отходящее тепло в полезное тепло для обогрева кабины или предварительной подготовки аккумуляторной батареи, поднимая эффективность электрических грузовиков на новый уровень. В этой статье объясняется, как работают современные системы тормозных резисторов, инженерные компромиссы и на что следует обращать внимание операторам автопарков.
Рекуперативное торможение отличается высокой эффективностью: при движении с остановкой и стартом в городе восстанавливается 70–85 % кинетической энергии. Но длинные участки спуска (горные перевалы, шахтные дороги) могут генерировать больше энергии, чем может поглотить аккумулятор. Без тормозного резистора (также называемого динамическим тормозным резистором или прерывающим резистором) напряжение звена постоянного тока инвертора опасно возрастает, вынуждая грузовик переключиться на механические фрикционные тормоза. Это тратит энергию и изнашивает тормозные колодки.
Интеллектуальная система тормозных резисторов автоматически активируется, когда:
Перенаправляя избыточную энергию в блок резисторов, грузовик поддерживает возможность рекуперативного торможения без повреждения аккумулятора. Но традиционные резисторы просто преобразуют электричество в тепло и выбрасывают его в воздух – упущенная возможность.
Ведущие производители электрогрузовиков сейчас интегрируютсятормозной резистортепла в системы терморегулирования. Вместо отдельного сетевого резистора за кабиной блок резисторов размещается внутри контура охлаждающей жидкости (резисторы с жидкостным охлаждением) или в воздушном тракте системы отопления, вентиляции и кондиционирования воздуха. Во время регенерации уловленное тепло используется для:
Результат: тормозной резистор, который не только защищает электрическую систему, но и способствует общей энергоэффективности. Полевые данные европейских автопарков электрических грузовиков показывают, что интеллектуальные тормозные резисторы со встроенным терморегулятором могут восстанавливать 5–8 кВтч тепла, которое в противном случае было бы потрачено впустую, на 100 км езды под гору — этого достаточно, чтобы включить обогреватель салона в течение часа.
Не все конструкции тормозных резисторов подходят для тяжелых электрогрузовиков. Ключевые характеристики для оценки:
| Параметр | Типичные требования к электрогрузовику | Почему это важно |
|---|---|---|
| Непрерывная номинальная мощность | 50 – 300 кВт (в зависимости от класса грузовика) | Должен поддерживать пиковую регенерацию без перегрева. |
| Пиковая мощность (краткосрочная, 10‑30 с) | 2× непрерывный (до 600 кВт) | Для крутых и длинных спусков |
| Диапазон сопротивления | 0,5–5 Ом | Соответствует напряжению шины постоянного тока инвертора (обычно 600–800 В). |
| Тепловая масса (Дж/К) | ≥ 500 Дж/К на 100 кВт | Определяет, как долго резистор может поглощать скачки напряжения, прежде чем сработает вентилятор/охлаждение. |
| Метод охлаждения | Принудительное воздушное или жидкостное охлаждение | Жидкостное охлаждение обеспечивает компактную установку рядом с аккумулятором. |
| Предел температуры перегрузки | 350°C – 450°C (ядро) | Более высокий предел = больше запаса до отключения по перегреву |
| IP-защита | Минимум IP65 (монтируется на шасси) | Устойчив к дорожной соли, водяным струям, пыли |
| Устойчивость к вибрации | 10 г (10‑500 Гц) | Выживает на пересеченной местности |
Для электрических бетоносмесителей, самосвалов и полуприцепов для дальних перевозок системы тормозных резисторов с жидкостным охлаждением становятся стандартом. Они меньше по размеру, быстрее реагируют и легко интегрируются с системой управления температурным режимом аккумулятора.

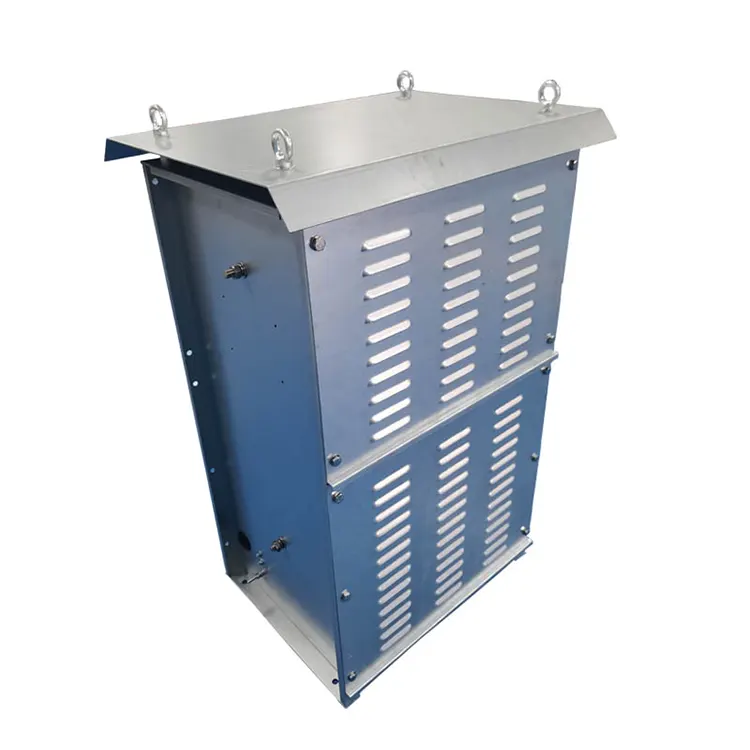

Блок резисторов с воздушным охлаждением мощностью 200 кВт может весить 80 кг и занимать кубический метр пространства за кабиной. Агрегаты с жидкостным охлаждением и алюминиевым корпусом (например, от Ruisite) достигают той же номинальной мощности при весе 25 кг и размерах 40×30×20 см, что критически важно для низкопольных электрических грузовиков, где места мало.
Резисторы с воздушным охлаждением требуют высокоскоростных вентиляторов, генерирующих уровень шума 80–90 дБ, что неприятно для водителей и окружающих. Жидкостное охлаждениетормозной резисторСистемы работают бесшумно, используя существующий насос охлаждающей жидкости грузовика.
Базовые резисторы «тупые»: они включаются/выключаются при фиксированном пороге напряжения. Интеллектуальные резисторы теперь включают встроенные датчики температуры и связь по шине CAN, что позволяет VCU грузовика постепенно модулировать мощность, избегая теплового удара и продлевая срок службы резисторов в 3‑5 раз.
Медный рудник в Чили модернизировал 12 электрических самосвалов с использованием новейших технологий.тормозной резисторсистемы. Раньше на грузовиках использовались выхлопные тормоза без регенерации. После установки:
В настоящее время рудник поставляет тормозные резисторы с жидкостным охлаждением и управлением по шине CAN для всех новых закупок электрогрузовиков.
Компания Guangdong Ruisite Electric начала свою деятельность более десяти лет назад как специализированная мастерская по производству силовых резисторов в Дунгуане. Этот глубоко укоренившийся опыт превратился в линию по производству резисторов с алюминиевым корпусом, керамической проволочной обмоткой и резисторов для выборки сквозных отверстий.тормозной резистортехнологии для применения в промышленности и электромобилях.
Серия тормозных резисторов Ruisite в алюминиевом корпусе предлагает:
В отличие от универсальных поставщиков резисторов, компания Ruisite выросла на промышленных приводах и торможении кранов – приложениях, где резисторы изо дня в день сталкиваются с пиковыми нагрузками. Та же самая надежность теперь приносит пользу электрогрузовикам. Их производственный процесс включает 100% высоковольтные испытания и термоциклические проверки перед отправкой.
Для операторов автопарков и OEM-производителей выбор Ruisite означает работу с поставщиком, который потратил десять лет на совершенствование тормозного резистора для реальных условий эксплуатации, а не только для компонентов из каталога.
Прежде чем завершить разработку спецификации, проверьте:
Руизит предоставляет все пять в стандартной комплектации.
The тормозной резисторпревратился из простой защитной отвалки в интеллектуальный тепловой энергетический актив. Улавливая и перераспределяя тепло, которое в противном случае было бы потрачено впустую, современные системы резисторов напрямую способствуют увеличению запаса хода электрогрузовика, долговечности тормозов и комфорта водителя. Поскольку плотность энергии аккумуляторов продолжает расти, настоящим узким местом может быть не хранение, а то, насколько хорошо мы управляем энергией, которую уже регенерируем.
Не обращайтесь с тормозным резистором как с товаром. Укажите устройства с жидкостным охлаждением, поддержкой CAN и достаточной тепловой массой. Запросите данные циклических испытаний у своего поставщика. И рассмотрим таких производителей, какРуизиткоторые потратили десять лет на освоение тепловых и электрических требований динамического торможения в тяжелых условиях.
