Китайский производитель резисторов в алюминиевом корпусе

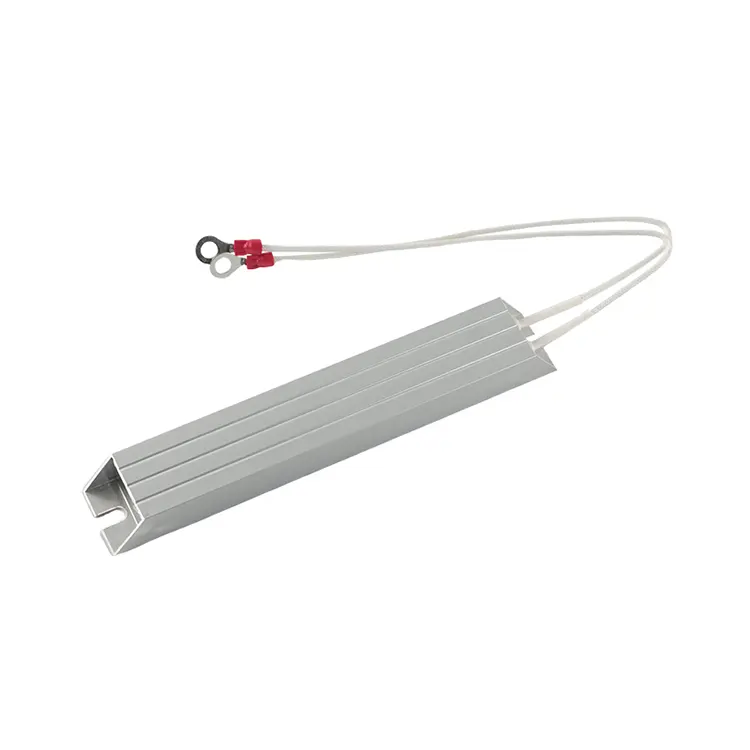

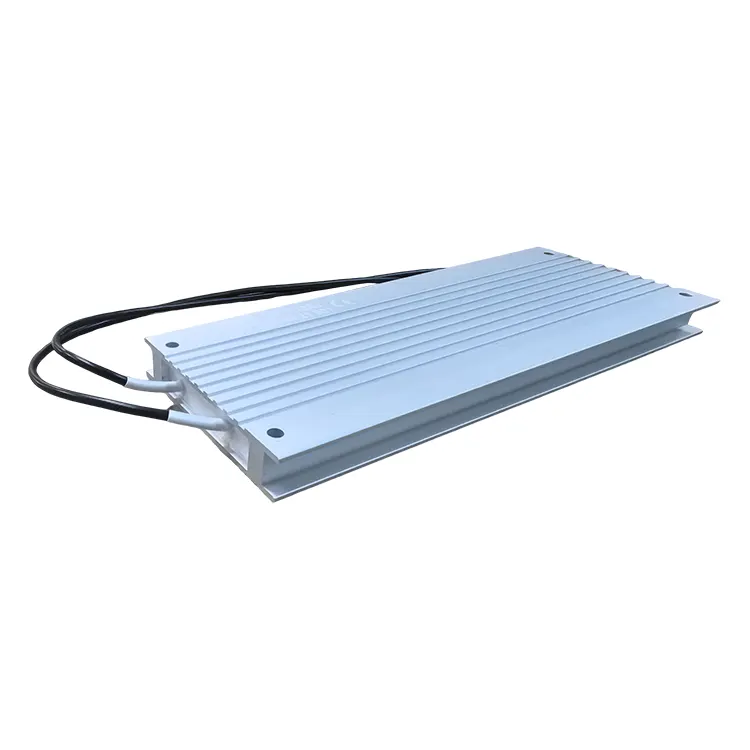

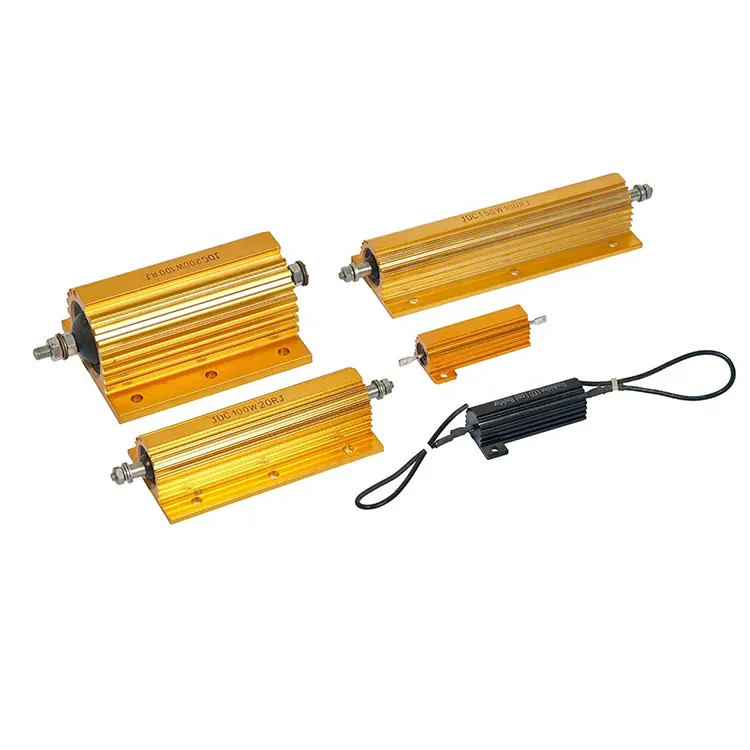

Резистор в алюминиевом корпусе изготавливается путем вставки сердечника резистора (обычно проволочного резистора или толстопленочного резистора) в корпус из алюминиевого сплава, заполнения и закрепления его теплопроводными изоляционными материалами (такими как кварцевый песок или теплопроводящий силиконовый гель), а затем герметизации его эпоксидной смолой или силиконовой резиной. Корпус из алюминиевого сплава не только обеспечивает механическую защиту, но и действует как радиатор. Его можно прикрепить к большому радиатору или корпусу оборудования через монтажную поверхность, что значительно снижает тепловое сопротивление. Такая структура позволяет резистору в алюминиевом корпусе достигать большой рассеиваемой мощности в небольшом объеме, и это один из наиболее часто используемых мощных резисторов в современном промышленном электронном оборудовании, таком как сервоприводы, преобразователи частоты, источники питания, роботы и зарядные станции.

Каковы преимущества резистора в алюминиевом корпусе?

Он имеет небольшой размер, высокую плотность мощности (например, размер резистора в алюминиевом корпусе мощностью 60 Вт составляет примерно 80 × 40 × 20 мм), высокую эффективность рассеивания тепла (термическое сопротивление < 5 ℃/Вт), хорошие изоляционные характеристики (с выдерживаемым напряжением до 2000 В переменного тока), хорошую стабильность значения сопротивления, а также сильную ударопрочность и ударопрочность. Номинальная мощность варьируется от 50 Вт до 2000 Вт (требуются соответствующие условия охлаждения). Доступны также неиндуктивные модели (с использованием двухпроводной параллельной намотки или толстопленочной технологии), подходящие для высокочастотных или быстропереключающихся цепей. Поверхность алюминиевого корпуса обычно обрабатывается анодированием, что обеспечивает эстетичный вид и устойчивость к коррозии. В выводах используются провода из высокотемпературного силикона или быстроразъемные разъемы (например, зажимы или винты M4). Точность измерения сопротивления может достигать ±2% или ±5%, а температурный дрейф составляет всего ±100ppm/℃.

Основные приложения

1) Тормозной резистор преобразователя частоты: установите резистор в алюминиевом корпусе непосредственно внутри или на боковом радиаторе преобразователя частоты, чтобы сэкономить место внутри шкафа;

2) Резистор рассеивания энергии серводвигателя: используется для встроенной опции торможения привода;

3) Имитационная нагрузка для испытания источника питания. Специально для испытания на старение импульсных источников питания используйте резистор в алюминиевом корпусе в сочетании с охлаждающим вентилятором;

4) Схема предварительной зарядки в автомобильной электронике (предварительная зарядка основной цепи аккумулятора электромобиля);

5) Токоограничивающий резистор в шкафах управления лифтами.

При выборе модели, помимо обычного значения сопротивления и параметров мощности, наиболее важным фактором является условие охлаждения: номинальная мощность резистора в алюминиевом корпусе определяется при условии, что температура корпуса составляет ≤ 25 ℃. Если он установлен в среде без радиатора или воздушного охлаждения, фактическая допустимая мощность составляет всего лишь 20–30 % от номинального значения. Поэтому пользователи должны использовать продукт на пониженном уровне мощности в зависимости от фактической ситуации с охлаждением. Дополнительно поверхность установки должна быть покрыта теплопроводящим силиконом и закреплена винтами (рекомендуемый момент затяжки 0,5–1 Нм). Если необходимо использовать несколько резисторов в алюминиевом корпусе параллельно, необходимо обеспечить согласованность значений сопротивления каждого резистора и равномерную вентиляцию. Одной из частых причин выхода из строя резисторов с алюминиевой оболочкой является старение материала наполнителя, что приводит к снижению изоляции или обрыву проводов внутренней обмотки. Высококачественная продукция должна пройти испытание на погрешность при высокой температуре и высокой влажности (например, 85 ℃/85% относительной влажности, 1000 часов).
