Резистор для измерения тока через отверстие представляет собой высокоточный резистор с низким сопротивлением, предназначенный для измерения тока. Он устанавливается через отверстия и включается последовательно в токоведущую цепь. Используя закон Ома, он преобразует ток в слабый сигнал напряжения (обычно от нескольких десятков до нескольких сотен милливольт), который затем собирается и обрабатывается операционным усилителем или АЦП для реализации таких функций, как защита от перегрузки по току, обратная связь по току и измерение емкости аккумулятора. Съемная упаковка в основном подходит для ручной пайки или пайки волной и обычно используется на стадии разработки или мелкосерийного производства силовых модулей, драйверов двигателей, плат защиты аккумулятора и т. д. Кроме того,РСТ Электриктакже предлагает различные видыТокоизмерительные резисторы. Приходите и проконсультируйтесь по поводу покупки!
Диапазон сопротивления обычно составляет от 0,5 мОм до 100 мОм с классами точности ±1%, ±2% и ±5%. Требование к температурному коэффициенту (TCR) строгое, обычно ≤ ±50 ppm/℃, а для высококачественных продуктов оно может достигать ± 20 ppm/℃. Номинальная мощность варьируется от 0,5 Вт до 10 Вт. В качестве резистивных материалов используются марганцево-медные, нихромовые или никель-медные сплавы, поскольку они нечувствительны к изменениям температуры и имеют низкий термоэлектрический потенциал.

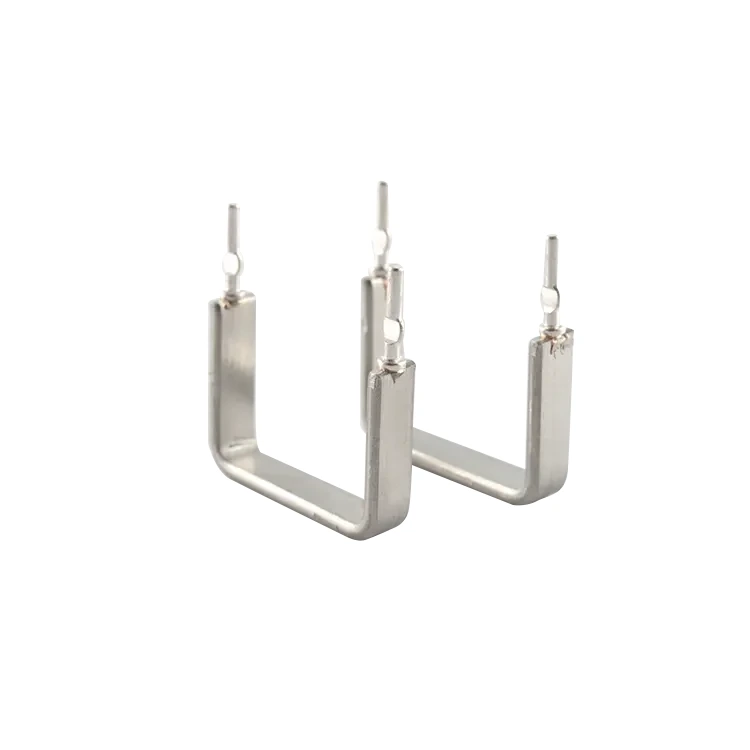

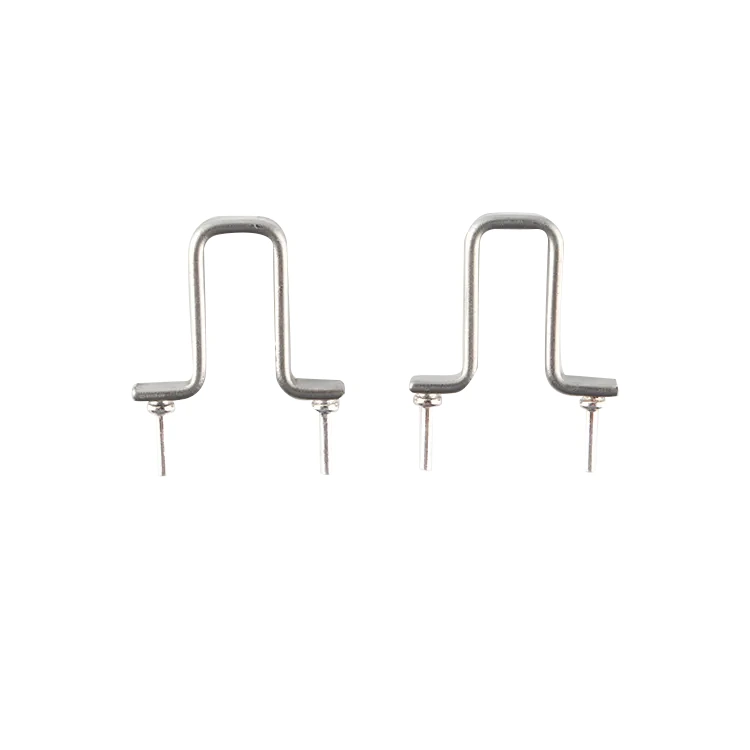

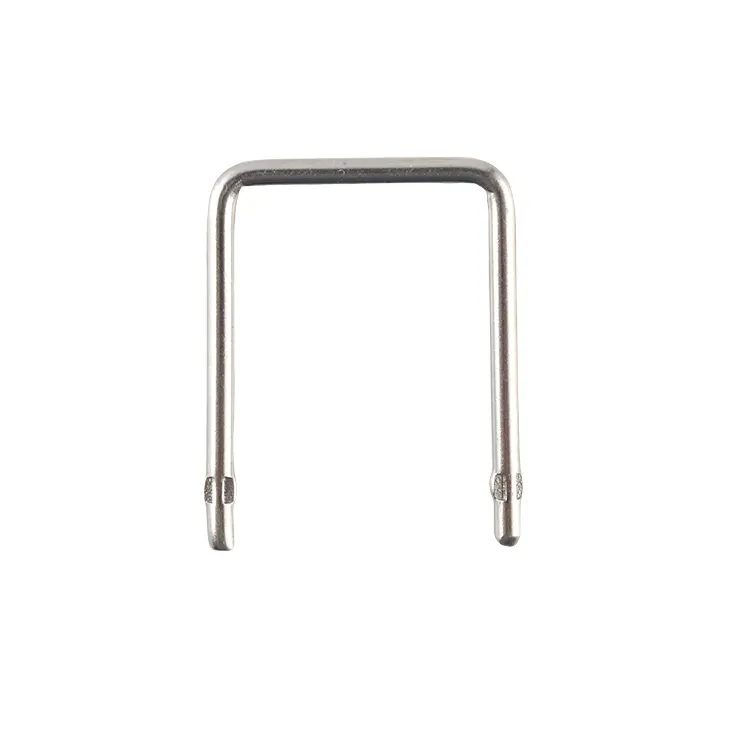

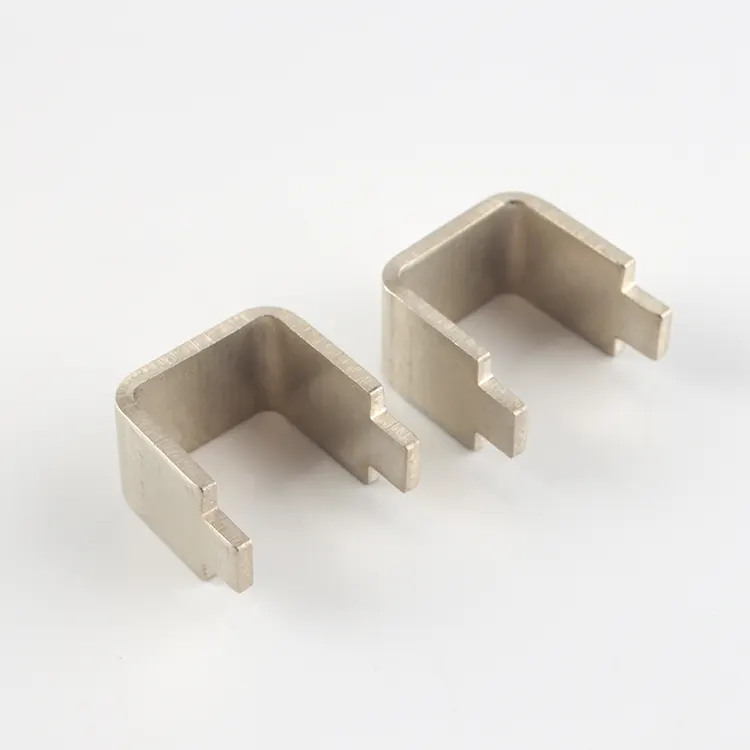

Обычный резистор измерения тока через отверстие имеет форму «U», «M» или форму «на ножке». То есть корпус резистора имеет на обоих концах плоские выводы, которые можно вставить в отверстия печатной платы и припаять. Существуют также штекерные резисторы с четырехконтактной структурой подключения по шкале Кельвина, которая позволяет устранить ошибки измерения, вызванные сопротивлением контакта контакта и сопротивлением вывода, и имеет более высокую точность.
Выборка фазного тока в контроллере электромобиля (путем обнаружения падения напряжения на истоковом резисторе МОП-транзистора); контур управления токовым режимом импульсного источника питания; защита от перегрузки по току для платы защиты литиевой батареи; контроль входного тока ИБП; определение выходного тока инвертора и т. д. При выборе обратите внимание на следующие моменты:
1) Выбор сопротивления: определяется на основе максимального тока обнаружения и полного напряжения АЦП. Например, если ток равен 50 А, а полное напряжение АЦП составляет 75 мВ, то сопротивление составляет 1,5 мОм;
2) Расчет мощности: P = I²R, следует зарезервировать запас более 50 %;
3) Влияние повышения температуры: при сильном токе нагрев самого сопротивления вызовет дрейф сопротивления, поэтому низкий TCR имеет решающее значение;
4) Подключение по шкале Кельвина: для обнаружения тока более 10 А настоятельно рекомендуется использовать четырехконтактный измерительный резистор, чтобы избежать ошибок измерения.
