Резистор измерения тока на открытом воздухе

Дизайн под открытым небом и тепловые преимущества

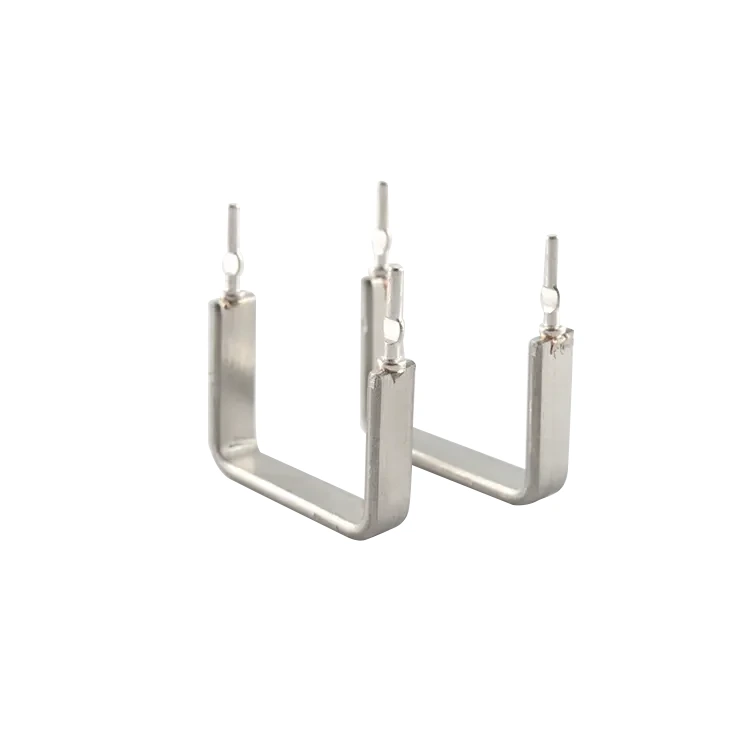

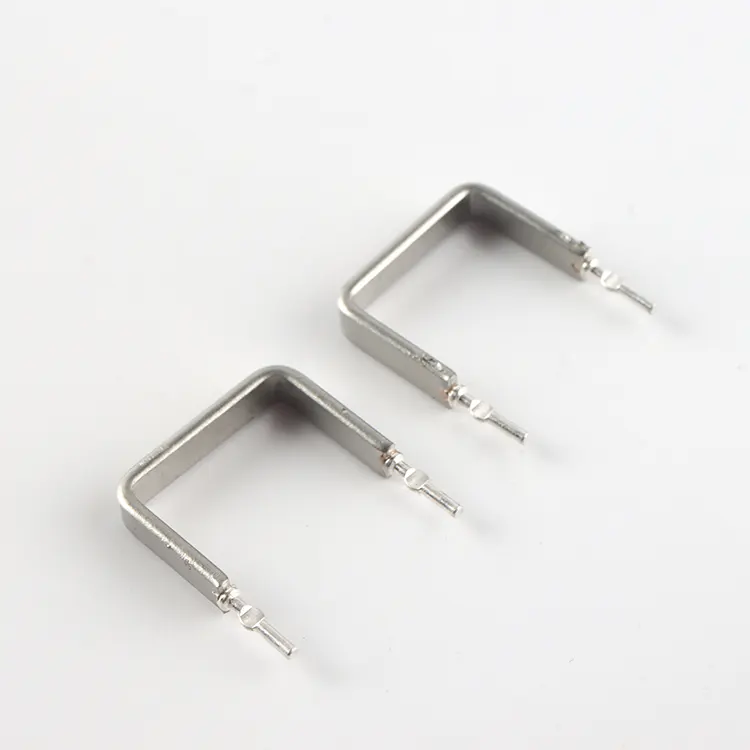

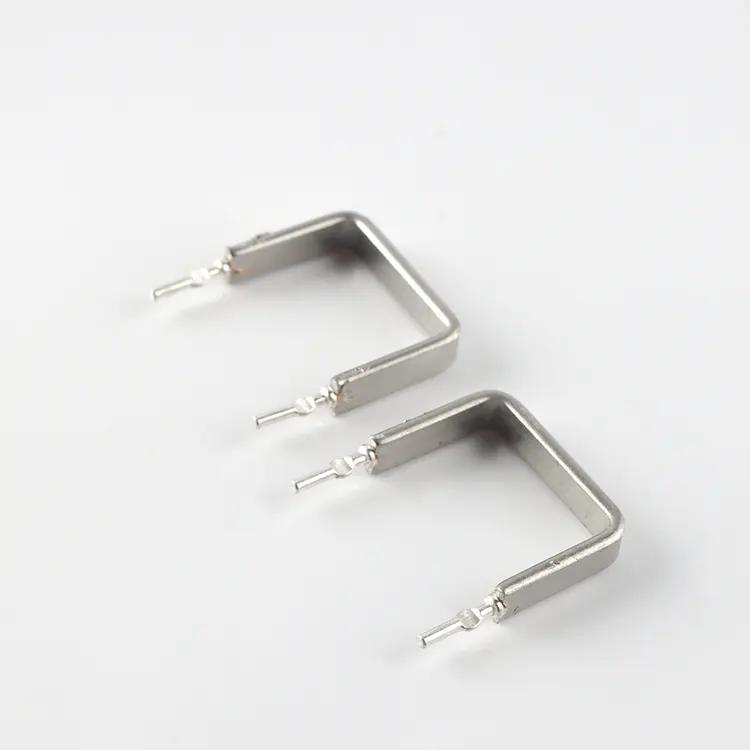

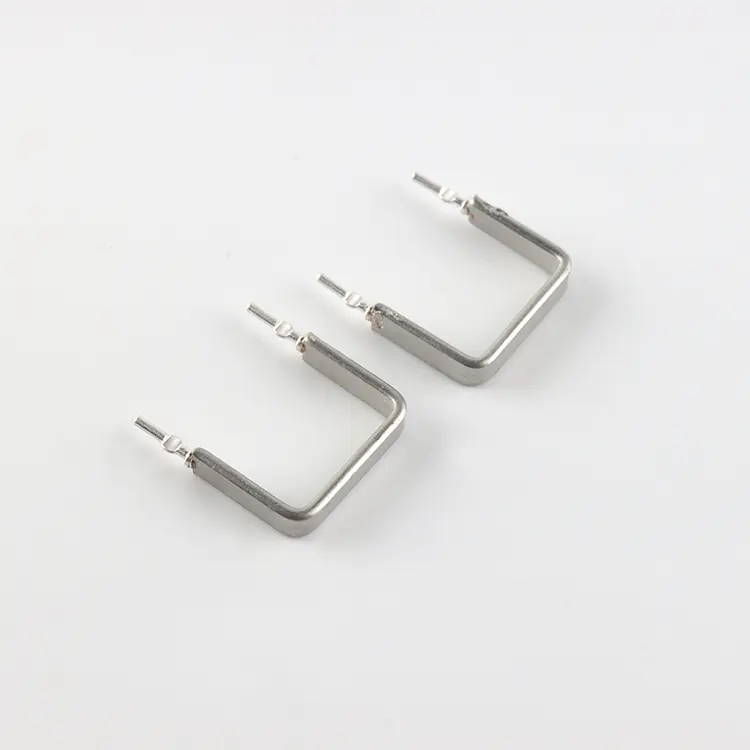

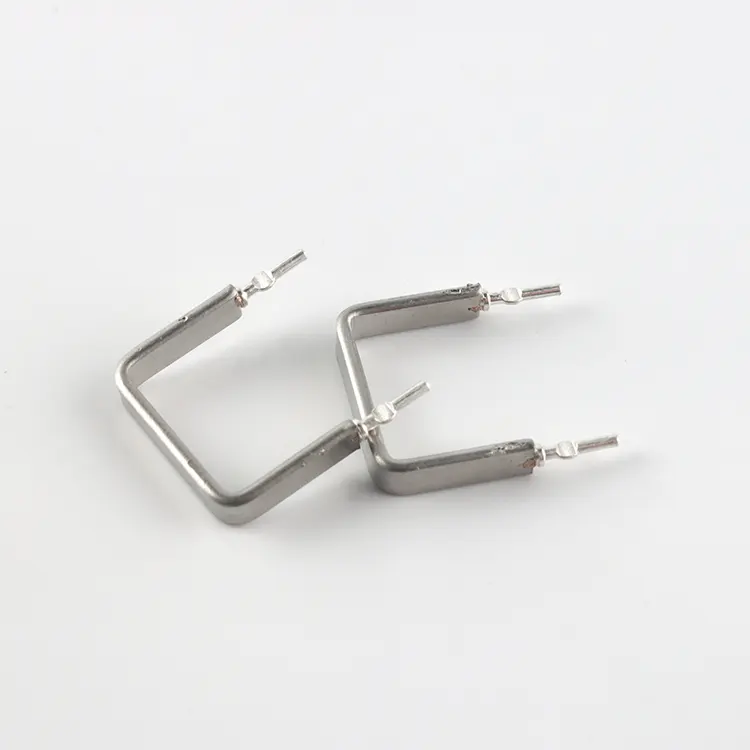

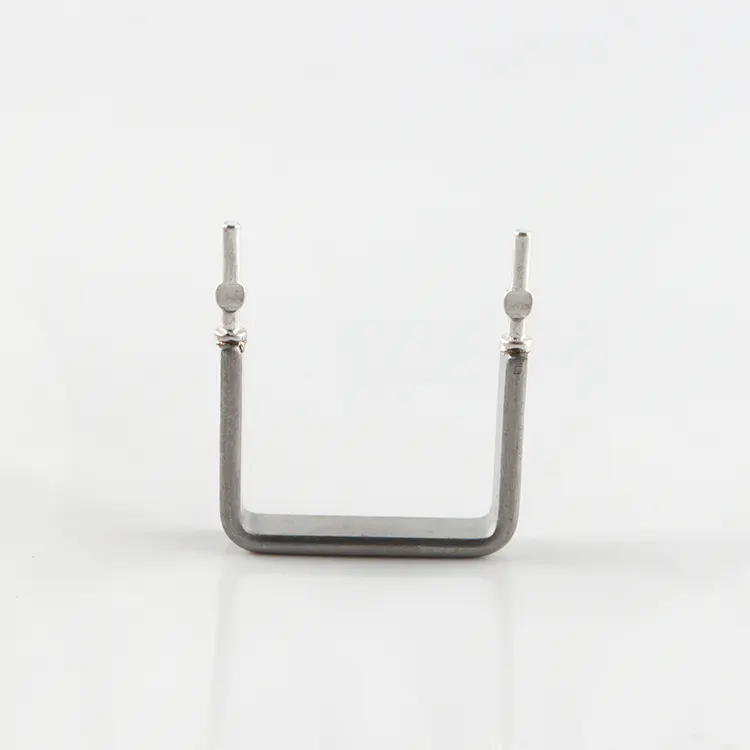

Резистор для измерения тока на открытом воздухе от RST Electric представляет собой специализированное решение для инженеров, которым необходимо точно измерять большие токи в компактных электронных сборках. В отличие от традиционных шунтов для поверхностного монтажа, которые рассеивают тепло непосредственно на печатной плате, этот резистор открытого типа использует вертикальную конфигурацию с радиальными выводами, в которой чувствительный элемент из металлического сплава располагается над печатной платой. Эта уникальная конструкция создает воздушный зазор под компонентом, позволяя естественной конвекции отводить тепло и значительно снижая тепловую нагрузку на близлежащие трассы и компоненты, что является решающим преимуществом в плотно расположенных силовых каскадах.

Основная конструкция и производительность

Сердцевиной этого низкоомного резистора является прецизионный металлический сплав (константан или нихром), выбранный из-за его стабильного температурного коэффициента (40 ppm/°C) и способности сохранять точность при изменениях температуры. Элемент выполнен в виде открытой петли и поддерживается прочными лужеными медными проводами, которые также служат электрическим соединением. Такая конструкция сводит к минимуму паразитную индуктивность, что делает серию OAR особенно подходящей для высокочастотных переключающих схем, где обычные проволочные резисторы могут привести к неприемлемым фазовым сдвигам. Вся сборка не содержит свинца и соответствует требованиям RoHS, а ее взрывозащищенная конструкция отвечает строгим требованиям безопасности.

Технические характеристики серии OAR и производственный опыт

Серия OAR охватывает диапазон сопротивления от 5 мОм до 100 мОм и идеально подходит для генерации небольших падений напряжения, пропорциональных токам от нескольких ампер до десятков ампер. Стандартные допуски ±1%, ±2% и ±5% подходят как для прецизионных приборов, так и для приложений общего назначения. Номинальная мощность 1 Вт, 3 Вт и 5 Вт охватывает широкий спектр применений: от мониторинга мощности ядра процессора до обнаружения разряда батареи. Являясь надежным производителем резисторов для измерения тока на открытом воздухе в Китае, компания RST Electric объединяет более 10 лет точного проектирования резисторов со строгим контролем качества, чтобы поставлять компоненты, которые обеспечивают точную и надежную обратную связь по току в требовательной силовой электронике.

Техническая спецификация

Особенности продукта

Наш резистор для измерения тока на открытом воздухе специально разработан для сценариев точного обнаружения тока и полностью соответствует строгим требованиям в области силовой электроники.

Мы используем открытую вертикальную конструкцию, приподнимая резисторный элемент над печатной платой, образуя нижний воздушный зазор. Это позволяет быстро рассеивать тепло за счет естественной конвекции, эффективно снижая тепловую нагрузку на соседние цепи и чувствительные компоненты. Такая конструкция особенно эффективна в плотно упакованных силовых модулях, значительно повышая общую стабильность.

Значение сопротивления продукта охватывает сверхнизкий диапазон от 5 мОм до 100 мОм, что позволяет измерять большие токи, одновременно снижая потери мощности и падение напряжения. Он оснащен низким температурным коэффициентом 40 ppm/°C, что обеспечивает стабильность сопротивления в средах с изменяющейся температурой и обеспечивает точность определения тока, что подходит для динамических рабочих сценариев.

Изделие имеет безнамоточную структуру с разомкнутым контуром, что минимизирует паразитную индуктивность и адаптируется к высокочастотным схемам переключения, избегая фазовых сдвигов. Основные компоненты изготовлены из прецизионных сплавов, таких как медь-никель (CuNi) и никель-хром (NiCr), в сочетании с полностью сварной конструкцией, обеспечивающей прочные механические и электрические соединения, выдерживающие вибрацию и термические нагрузки, а также длительный срок службы.

Кроме того, продукт компактен по размеру, имеет вертикальную компоновку, что значительно экономит место на печатной плате по сравнению с горизонтальными осевыми или большими шунтирующими резисторами SMD, отвечая требованиям к плотной компоновке. Радиальные выводы могут адаптироваться к стандартным диаметрам отверстий печатных плат, совместимы с волновой пайкой и ручной сборкой, балансируя потребности автоматизации производства и ручного управления, при этом соответствуют стандартам RoHS, имеют огнестойкую конструкцию, отвечают требованиям безопасности и защиты окружающей среды промышленной и бытовой электроники, с допусками всего ± 0,5%, подходят для сценариев высокоточного обнаружения.

Применение продукта

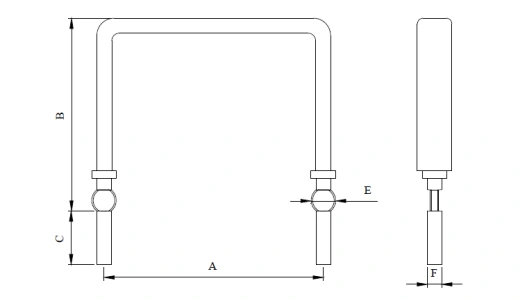

Чертеж и размеры

Упаковка и отгрузка

Компания RST Electric придает большое значение безопасности транспортировки каждого резистора для измерения тока на открытом воздухе. Компания разработала комплексный план упаковки и доставки, чтобы гарантировать доставку продукции покупателям в целости и сохранности и гарантировать удобство покупки.

При серийной упаковке каждый резистор помещается в противоударный пакет с пенопластовой прокладкой, а затем помещается в коробку из гофрокартона. Это эффективно предотвращает изгиб проводов и деформацию компонентов, предотвращая повреждения от столкновений во время транспортировки. Для фиксации выводов мы используем пенопластовые торцевые заглушки или пластиковые позиционирующие прокладки, гарантируя, что выводы остаются прямыми и не влияют на последующую установку и использование.

К каждой отправке мы прилагаем к товару упаковочный лист и сертификат проверки, что облегчает приемку и проверку клиента, а также соответствие требованиям проверки соответствия. Способ доставки гибко адаптируется к разным объемам закупок: небольшие партии заказов отправляются международными экспресс-службами, такими как DHL, FedEx и UPS, с быстрой доставкой; для авиаперевозок подбираются средние партии заказов, балансируя сроки и стоимость доставки; Большие партии заказов отправляются морским транспортом, что снижает транспортные расходы и полностью удовлетворяет требованиям клиентов к срокам доставки.

Перед упаковкой всей продукции будут проведены 100% электрические испытания, направленные на определение значения сопротивления и допуска, а также проведение визуального контроля внешнего вида, чтобы убедиться, что каждое изделие соответствует установленным стандартам производительности и не производится некачественная продукция.

Основная сила нашей компании

Как официально сертифицированный производитель в Китае, RST Electric занимается производством резисторов для измерения тока на открытом воздухе более 10 лет. Сосредоточившись на специализированной области, она продемонстрировала свои профессиональные возможности и стала надежным выбором для клиентов по всему миру.

RST Electric обеспечивает полное автономное управление процессом. От выбора материалов металлических сплавов, формовки компонентов, сварки до окончательного контроля продукции — все задачи выполняются внутренней командой самостоятельно. Каждый шаг строго контролируется, чтобы обеспечить стабильное и однородное качество продукции. Мы придерживаемся модели прямых поставок с завода, с прозрачной структурой затрат и отсутствием дополнительного повышения цен на промежуточных звеньях. Это позволяет клиентам приобретать высококачественные резисторы серии OAR по более разумной цене.

RST Electric имеет сертифицированную по стандарту ISO 9001 производственную базу, оснащенную специальной производственной линией для прецизионных низкоомных резисторов. Каждый продукт проходит 100% электрические испытания, а также проводятся внутренние испытания на тепловые характеристики и надежность для проверки эффективности открытого охлаждения. Опытная команда инженеров фокусируется на современных решениях по обнаружению в области силовой электроники и может точно удовлетворить потребности клиентов.

Продукция RST Electric экспортируется в более чем 40 стран, включая Германию, США, Японию, Южную Корею и Бразилию. Это надежный поставщик для мировых производителей электроэнергии, предприятий автомобильной электроники и производителей промышленных приводов. Компания накопила богатый опыт в области применения сверхнизкого сопротивления и высокоточного обнаружения тока.

RST Electric предлагает полную настройку. Мощность, значение сопротивления, допуск, материал, форма проволоки и покрытие проволоки могут быть настроены в соответствии с требованиями заказчика. При этом предусмотрен гибкий срок поставки от 10 до 25 рабочих дней, полная техническая документация, гарантия 12 месяцев, удаленная диагностика неисправностей и техническая поддержка. Он обеспечивает весь процесс закупок клиентов и интеграции продуктов.
