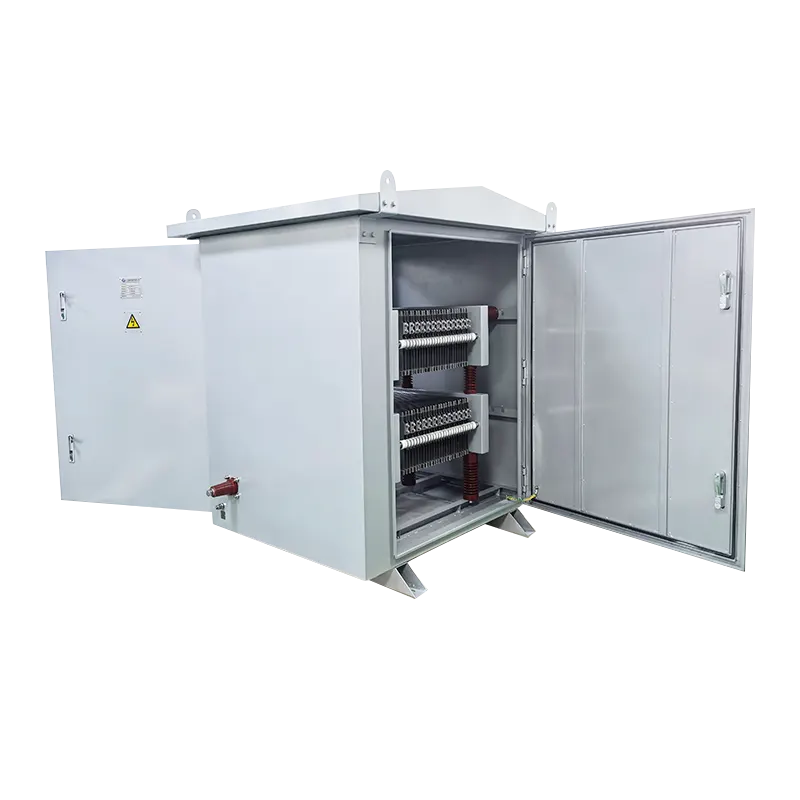

Резистор заземления нейтрали — это жизненно важное защитное устройство, используемое в электрических системах среднего напряжения (обычно от 2,4 до 40,5 кВ) для ограничения токов замыкания на землю. Вставляя тщательно рассчитанное сопротивление между нейтральной точкой системы и землей, NER ограничивает ток повреждения до заранее определенного безопасного уровня — обычно между 10 А и 2000 А — при этом позволяя защитным реле обнаружить и изолировать неисправность. Такой подход к контролируемому заземлению защищает персонал от опасных шагов и прикосновений, предотвращает повреждение трансформаторов, генераторов и кабелей, а также снижает опасность возникновения дугового разряда.
ВРСТ Электрик, мы специализируемся на разработке и производстве высоконадежных резисторов заземления для коммунальных предприятий, промышленных предприятий, ферм, использующих возобновляемые источники энергии, и морских установок. Благодаря более чем 10-летнему опыту и полному соблюдению стандартов IEEE 32 и IEC наши NER обеспечивают надежную работу в самых требовательных средах.
Выбор резистора заземления нейтрали требует тщательной оценки нескольких ключевых параметров:
· Напряжение системы: NER доступны для напряжений от 2,4 до 40,5 кВ. Уровень изоляции резистора (BIL) должен соответствовать требованиям системы по выдержке импульсов.
· Номинальный ток короткого замыкания: Определите желаемый ток замыкания на землю (например, 100 А, 400 А, 1000 А). Это значение уравновешивает чувствительность обнаружения неисправностей с тепловой и механической нагрузкой на оборудование.
· Временной рейтинг: NER обычно рассчитан на кратковременный режим работы (10 секунд, 30 секунд или 60 секунд), что соответствует максимальной продолжительности, в течение которой неисправность может сохраняться до срабатывания автоматического выключателя.
· Корпус и защита окружающей среды: Для наружной установки требуются атмосферостойкие корпуса (IP23, IP54 или IP56) из коррозионностойких материалов (нержавеющая сталь, окрашенная сталь), способные противостоять влаге, пыли и соляным брызгам.
· Мониторинг и аксессуары: дополнительные трансформаторы тока, датчики температуры и контакты сигнализации обеспечивают удаленную индикацию состояния.
Мы предлагаем резисторы заземления нейтрали для системного напряжения от 2,4 кВ до 40,5 кВ и токов повреждения от 10 А до 2000 А. Доступны временные ограничения от 5 до 60 секунд с учетом различных схем защиты.

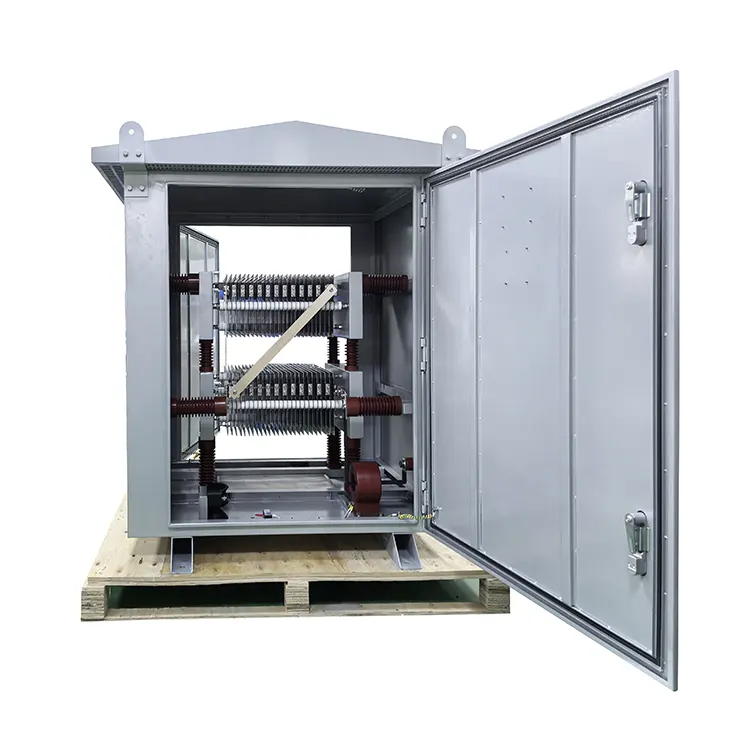

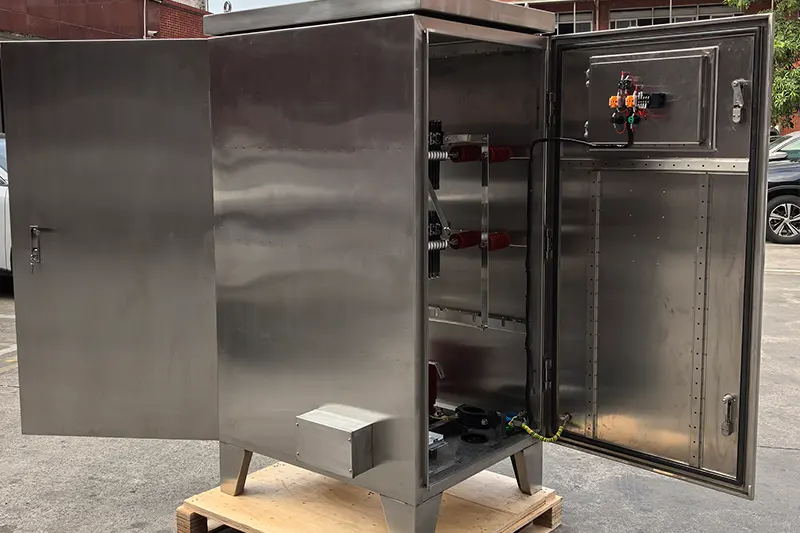

В наших NER используются решетчатые элементы из нержавеющей стали (SUS304 или SUS430), которые обеспечивают:
· Отличная коррозионная стойкость для суровых условий эксплуатации
· Стабильное сопротивление с низким TCR
· Высокая теплоемкость для поглощения энергии повреждения без деформации.
Выберите из:
· Внутри помещений IP20 – для чистой, защищенной среды
· IP23/IP54 для наружного применения – с защитными жалюзи и антикоррозийным покрытием.

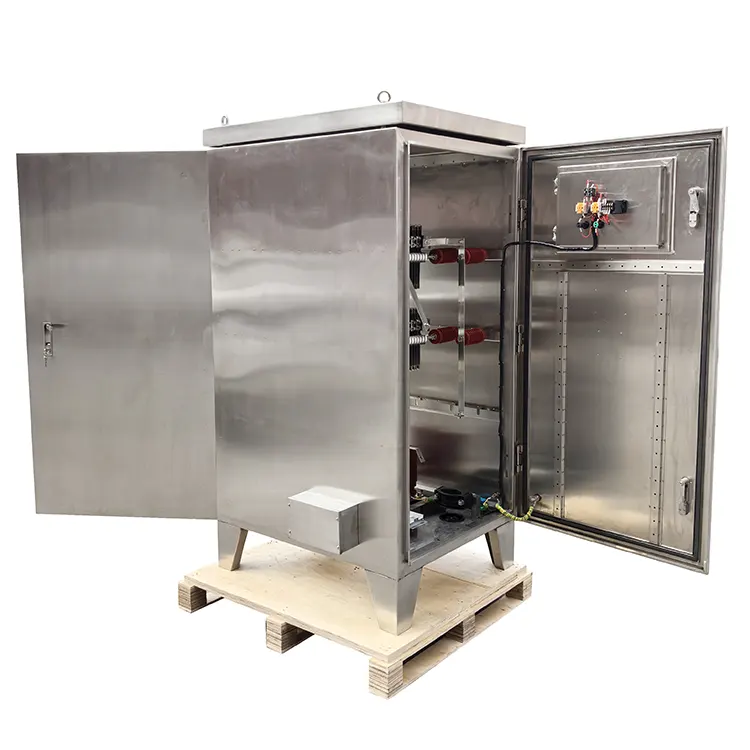

· Морской класс IP56 – конструкция из нержавеющей стали для морского и прибрежного применения.
Дополнительные трансформаторы тока, термодатчики и контакты сигнализации обеспечивают информацию о состоянии в режиме реального времени и позволяют осуществлять удаленный мониторинг. Ограничители перенапряжения и обогреватели доступны для дополнительной защиты в грозовых или влажных помещениях.
Все резисторы заземления нейтрали разработаны и протестированы в соответствии с требованиями IEEE 32, что обеспечивает безопасную и надежную работу в глобальных энергосистемах.
· Производство электроэнергии: Защитите статоры генераторов и повышающие трансформаторы от повреждений при замыканиях на землю на тепловых, гидроэлектростанциях и атомных станциях.
· Коммунальные предприятия и подстанции: контролируйте токи замыкания на землю в распределительных и передающих сетях, снижая риски сбоев и повышая безопасность.
· Промышленные объекты: Защитите двигатели среднего напряжения, распределительные устройства и кабельные системы на нефтехимических заводах, сталелитейных заводах и производственных объектах.
· Возобновляемая энергия: Обеспечьте нейтральное заземление для коллекторных систем ветряных электростанций, повышающих трансформаторов солнечных инверторов и аккумуляторных систем хранения энергии (BESS).
· Морское и морское оборудование: устойчивые к коррозии NER для судовых электрических систем и морских платформ.
· Горная промышленность: Мощные агрегаты для распределения электроэнергии подземными и наземными горными работами.
Являясь сертифицированным производителем в Китае, мы полностью контролируем проектирование, производство и испытания. Наши прямые цены на заводе обеспечивают конкурентоспособные цены без ущерба для качества.
Наш объект площадью более 7000 квадратных метров оснащен автоматизированными станциями для сварки решеток, испытательными стендами высокого напряжения и тепловизионной проверкой. Каждый НЭР проходит:
· Измерение сопротивления при температуре окружающей среды и повышенных температурах
· Испытание диэлектрической стойкости (до 95кВ в течение 1 минуты)
· Импульсное тестирование BIL (до 170 кВ) для проверки целостности изоляции
· Проверка повышения температуры при полной нагрузке
Мы специализируемся на индивидуальных конфигурациях, точно соответствующих вашим спецификациям:
· Напряжение системы: от 2,4 до 40,5 кВ (доступно выше)
· Токи повреждения: от 10 А до 2000 А.
· Временные рейтинги: от 5 до 60 секунд.
· Корпуса: внутренние, наружные, морского класса.
· Элементы: решетка из нержавеющей стали/лента из нержавеющей стали/сплавы на заказ.
· Зажимы: фарфоровые втулки/кабельные коробки/по индивидуальному заказу
· Мониторинг: трансформаторы тока, термодатчики, контакты сигнализации.
Благодаря экспорту в более чем 40 стран, включая США, Канаду, Германию, Австралию и Сингапур, мы заслужили репутацию надежной компании. Наша многоязычная команда инженерной поддержки обеспечивает предпродажную консультацию, координацию проекта и послепродажное обслуживание.
Вопрос: В чем разница между резистором заземления нейтрали и надежно заземленной системой?
О: В надежно заземленной системе токи повреждения могут достигать десятков тысяч ампер, вызывая серьезные повреждения и опасные градиенты напряжения. NER ограничивает ток повреждения до безопасного и предсказуемого уровня (обычно 100–1000 А), защищая оборудование и персонал.
В: Какой временной рейтинг мне выбрать?
О: Номинальное время должно соответствовать времени отключения защитных реле и автоматических выключателей. Типичные значения составляют 10 секунд (для более быстрого сброса) или 30–60 секунд (для координации защиты с нижестоящими устройствами).
Вопрос: Можно ли использовать NER на открытом воздухе?
А: Да. Мы предлагаем защищенные от атмосферных воздействий корпуса со степенью защиты IP23, IP54 и IP56, а также коррозионностойкую отделку и фурнитуру из нержавеющей стали, способную противостоять дождю, соляным брызгам и пыли.
Чтобы узнать больше о наших конкретных предложениях резисторов заземления нейтрали, изучите следующие категории продуктов:
· Стандартные NER — соответствующие стандарту IEEE 32, решетка из нержавеющей стали, корпуса для внутреннего и наружного применения.
· Морские и морские NER – корпуса из нержавеющей стали со степенью защиты IP56 и улучшенной защитой от коррозии.
· Высоковольтные NER – для систем до 35 кВ с номиналами BIL до 170 кВ.
· Пользовательские NER – разработаны в точном соответствии с вашими спецификациями, включая специальные номиналы тока, временные характеристики и пакеты мониторинга.
