Толстопленочный резистор — это тип постоянного резистора, изготовленный путем трафаретной печати резистивной пасты (обычно металлокерамического композита) на керамическую подложку с последующим обжигом ее при высоких температурах. В результате этого процесса создается прочный и стабильный резистивный элемент, который можно точно обрезать для достижения жестких допусков. В отличие от проволочных резисторов, толстопленочная технология обеспечивает низкую индуктивность, высокую плотность мощности и превосходные высокочастотные характеристики, что делает ее предпочтительным выбором для импульсных источников питания, снабберных схем, усилителей мощности и приложений регулирования напряжения.
ВРСТ ЭлектрикМы специализируемся на производстве высоконадежных толстопленочных резисторов в корпусах TO220 и TO247, соответствующих отраслевым стандартам. Наши серии PRT35, PRT50 и PRT100 обеспечивают номинальную мощность от 35 Вт до 100 Вт (установка на радиаторе) со значениями сопротивления от 0,1 Ом до 1 МОм. Имея более чем 10-летний опыт разработки толстопленочных пленок и сертифицированные по стандарту ISO 9001 предприятия, мы поставляем компоненты, сочетающие в себе точность, термическую эффективность и долговременную стабильность, для самых требовательных промышленных, автомобильных и потребительских применений.
Выбор оптимального толстопленочного резистора требует тщательного рассмотрения нескольких ключевых параметров:
·Номинальная мощность и управление температурным режимом: Определите постоянную или прерывистую мощность, которую резистор должен рассеивать. Наши серии PRT35 (35 Вт), PRT50 (50 Вт) и PRT100 (100 Вт) рассчитаны на наличие радиатора; без радиатора они выдерживают 2,5–3,5 Вт. Правильный материал термоинтерфейса (смазка или прокладка) и размер радиатора имеют решающее значение для достижения полной мощности.
·Значение сопротивления и допуск: выберите от 0,1 Ом до 1 МОм с допусками ± 1%, ± 5% или ± 10%. Жесткие допуски обеспечивают точность в цепях обратной связи, делителях напряжения и цепях измерения тока.
·Температурный коэффициент (TCR): для стабильной работы при любых температурах выберите значение TCR от ±50 ppm/°C (для значений >10 Ом) до ±300 ppm/°C (для диапазонов с низким сопротивлением или высоким сопротивлением). Наши варианты TCR оптимизированы для каждого диапазона сопротивления.
·Стиль упаковки:

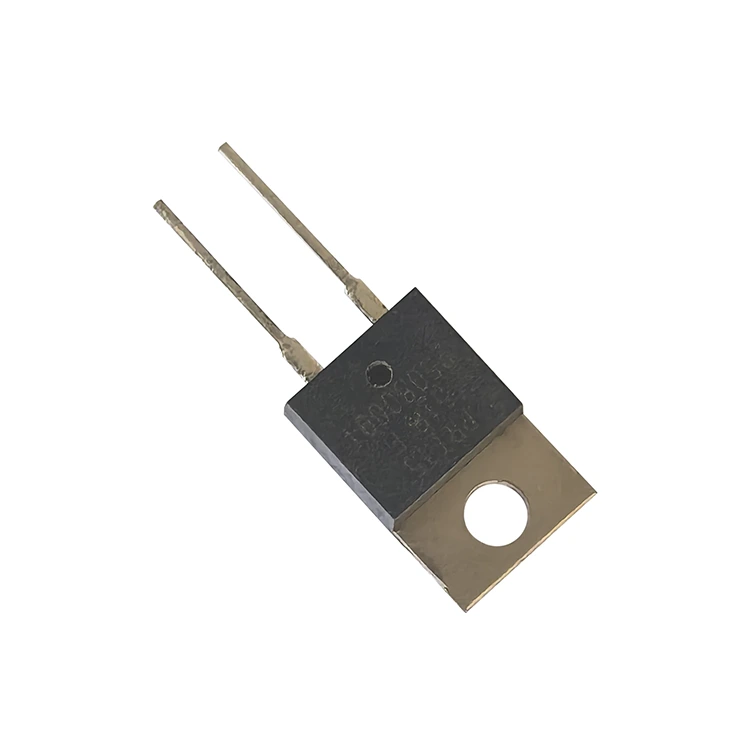

TO220 (PRT35/PRT50) – компактный одновинтовой монтаж, идеально подходит для печатных плат и радиаторов с ограниченным пространством.
TO247 (PRT100) — увеличенная занимаемая площадь и более высокая мощность, подходит для промышленных приводов и источников высокой мощности.
·Номинальное напряжение: Убедитесь, что максимальное рабочее напряжение (до 700 В) и диэлектрическая стойкость (1800 В переменного тока) соответствуют требованиям вашей цепи.
·Окружающая среда: учитывайте диапазон температур (от -65°C до +175°C), влагостойкость и требования к изоляции (>10 ГОм). Наши резисторы предназначены для суровых промышленных и автомобильных условий.
Оценив эти параметры, вы можете убедиться, что ваш толстопленочный резистор обеспечивает надежную и стабильную работу в предполагаемом применении.
Серия PRT35 представляет собой компактное универсальное решение для приложений, требующих рассеиваемой мощности до 35 Вт при правильном монтаже радиатора. Он помещен в стандартный корпус TO220 и имеет литой пластиковый корпус с высоким сопротивлением изоляции (>10 ГОм) и диэлектрической прочностью 1800 В переменного тока. Значения сопротивления варьируются от 0,1 Ом до 1 МОм, при этом TCR составляет всего ±50 ppm/°C для прецизионных диапазонов. Идеально подходит для импульсных источников питания, снабберных цепей и регулирования напряжения.
Серия PRT50, основанная на той же площади TO220, увеличивает потребляемую мощность до 50 Вт при установке радиатора (3 Вт без радиатора). Он имеет тот же широкий диапазон сопротивлений, жесткие допуски и прочную конструкцию, что и PRT35, что делает его пригодным для применений с более высокой мощностью, таких как приводы двигателей, усилители мощности и промышленные средства управления.
Для приложений, требующих максимальной удельной мощности, в серии PRT100 используется более крупный корпус TO247, обеспечивающий мощность 100 Вт с установкой на радиатор (3,5 Вт без радиатора). Благодаря максимальному рабочему напряжению 700 В и расширенному диапазону рабочих температур от -65°C до +175°C он предназначен для мощных импульсных источников питания, цепей импульсной нагрузки и инверторов возобновляемых источников энергии. Значения сопротивления варьируются от 0,2 Ом до 1 МОм с опциями TCR от ± 50 до ± 300 ppm/°C.
·Неиндуктивная конструкция: Толстопленочная технология по своей сути обеспечивает сверхнизкую индуктивность, идеальную для высокочастотных коммутационных приложений.
·Монтаж одним винтом: Легкое крепление к радиаторам или шасси с помощью винтов M3 (макс. крутящий момент 0,9 Нм).
·Допуски точности: доступны в пределах ±1%, ±5% и ±10% для удовлетворения требований как высокой точности, так и требований общего назначения.
·Комплексная безопасность: выдерживает диэлектрическую прочность 1800 В переменного тока с сопротивлением изоляции > 10 ГОм, обеспечивая безопасную работу в цепях высокого напряжения.
| Промышленность | Специальное применение | Рекомендуемая серия |
| Импульсные источники питания | Выходные нагрузочные резисторы, снабберные цепи, цепи предварительной зарядки | ПРТ35, ПРТ50 |
| Моторные приводы и частотно-регулируемые приводы | Динамическое торможение, демпферные цепи | ПРТ100, ПРТ50 |
| Усилители мощности | Вырождение эмиттера, сети Зобеля | ПРТ35, ПРТ50 |
| Регулирование напряжения | Сети обратной связи, стравливающие резисторы | ПРТ35, ПРТ100 |
| Импульсные схемы | Импульсная нагрузка, ограничение пускового тока | ПРТ100 |
| Промышленный контроль | Демпферы привода двигателя, тормозные цепи | ПРТ50, ПРТ100 |
| Автомобильная электроника | DC-DC преобразователи, драйверы светодиодного освещения | ПРТ35, ПРТ50 |
| Возобновляемая энергия | Демпферы солнечных инверторов, средства управления ветряными турбинами | ПРТ100 |
| Тестирование и измерение | Электронные нагрузки, калибровочные стандарты | ПРТ35, ПРТ50, ПРТ100 |
Являясь сертифицированным производителем в Китае, мы полностью контролируем процессы нанесения толстой пленки, лазерной обрезки, сборки и испытаний. Наши прямые цены на заводе обеспечивают конкурентоспособные цены без ущерба для качества.
Наше предприятие площадью более 7000 квадратных метров оснащено автоматизированными линиями трафаретной печати, высокотемпературными печами обжига и системами лазерной обрезки. Каждый толстопленочный резистор подвергается:
·100% проверка сопротивления и допуска
·Испытание диэлектрической стойкости и сопротивления изоляции
·Выборка TCR согласно IEC 60115
·Проверка образцов на циклическое изменение температуры, срок службы и влажность.
Мы специализируемся на индивидуальных конфигурациях, точно соответствующих вашим спецификациям:
·Номинальная мощность: 35 Вт, 50 Вт, 100 Вт (доступно по индивидуальному заказу)
·Значения сопротивления: от 0,1 Ом до 1 МОм (доступны специальные значения)
·Допуски: ±1%, ±5%, ±10% (по индивидуальному заказу до ±0,5%).
·TCR: от ±50 до ±300 ppm/°C (доступно по индивидуальному заказу)
·Упаковка: Тубы, лента и катушка, по индивидуальному заказу.
·Формирование выводов: прямые, вырезанные и формованные, по индивидуальному заказу.
·Специальный контроль: высокотемпературное старение, термоциклирование, пригорание.
Благодаря экспорту в более чем 40 стран, включая США, Германию, Японию и Южную Корею, мы заслужили репутацию надежной компании. Наша многоязычная группа технической поддержки обеспечивает предпродажную консультацию, разработку приложений и послепродажное обслуживание.
Вопрос: В чем разница между толстопленочными и тонкопленочными резисторами?
Ответ: В толстопленочных резисторах используется металлокерамическая паста с трафаретной печатью, что обеспечивает более низкую стоимость и более широкий диапазон сопротивления (0,1 Ом–1 МОм) с умеренной точностью. В тонкопленочных резисторах используются напыленные металлические слои, что обеспечивает более жесткие допуски (±0,1%) и более низкий TCR (±25 ppm/°C) при более высокой стоимости. Толстая пленка предпочтительна для энергетических применений; тонкая пленка для прецизионных приборов.
Вопрос: Как установить резистор TO220/TO247 для обеспечения максимальной рассеиваемой мощности?
О: Используйте подходящий радиатор с термопастой (или термопрокладку) между контактом резистора и радиатором. Затяните крепежный винт с моментом максимум 0,9 Нм. Убедитесь, что поверхность радиатора ровная и чистая. Без радиатора мощность необходимо снизить до 2,5–3,5 Вт.
Вопрос: Могу ли я использовать толстопленочный резистор для высокочастотных цепей переключения?
А: Да. Толстопленочные резисторы имеют низкую индуктивность, что делает их пригодными для снабберных цепей, резисторов управления затвором и высокочастотных преобразователей мощности. Для чрезвычайно важных приложений наша серия PRT предлагает безиндуктивные характеристики.
Вопрос: Каков типичный срок службы толстопленочного резистора?
Ответ: При правильном снижении номинальных характеристик и адекватном охлаждении толстопленочные резисторы могут работать десятилетиями. Наши испытания на долговечность моделируют 1000 часов работы при номинальной мощности с минимальным дрейфом сопротивления.
Вопрос: Как выбрать правильный TCR для моего приложения?
О: Для прецизионных цепей (например, источников опорного напряжения, цепей обратной связи) выбирайте низкий TCR (≤±50 ppm/°C). Для применений общего назначения допустимо значение TCR до ±300 ppm/°C. В нашем техническом паспорте указаны диапазоны TCR по значению сопротивления.
Чтобы узнать больше о наших конкретных предложениях толстопленочных резисторов, изучите следующие категории продуктов:
·Серия PRT35 (TO220, 35 Вт) – компактный, универсальный толстопленочный резистор для источников питания и усилителей.
·Серия PRT50 (TO220, 50 Вт) – более высокая мощность при той же занимаемой площади TO220 для промышленного применения.
·Серия PRT100 (TO247, 100 Вт) – Мощный толстопленочный резистор для инверторов, моторных приводов и систем возобновляемых источников энергии.
Если вам нужен стандартный толстопленочный резистор для новой конструкции блока питания или специальное решение для специализированного промышленного применения, наша команда готова помочь. Свяжитесь с нами сегодня для получения подробного предложения, технической консультации или экскурсии по заводу.
