Абстрактный· В этой статье рассматриваются инженерные принципы и контексты примененияБлок нагрузки переменного тока 100 кВт, важнейший инструмент для проверки производительности источников питания переменного тока. Обсуждение охватывает его технические характеристики, типы нагрузочных элементов, методологии управления и интеграцию в программы профилактического обслуживания, опираясь на устоявшуюся отраслевую практику.
01. Техническая основа блоков нагрузки переменного тока

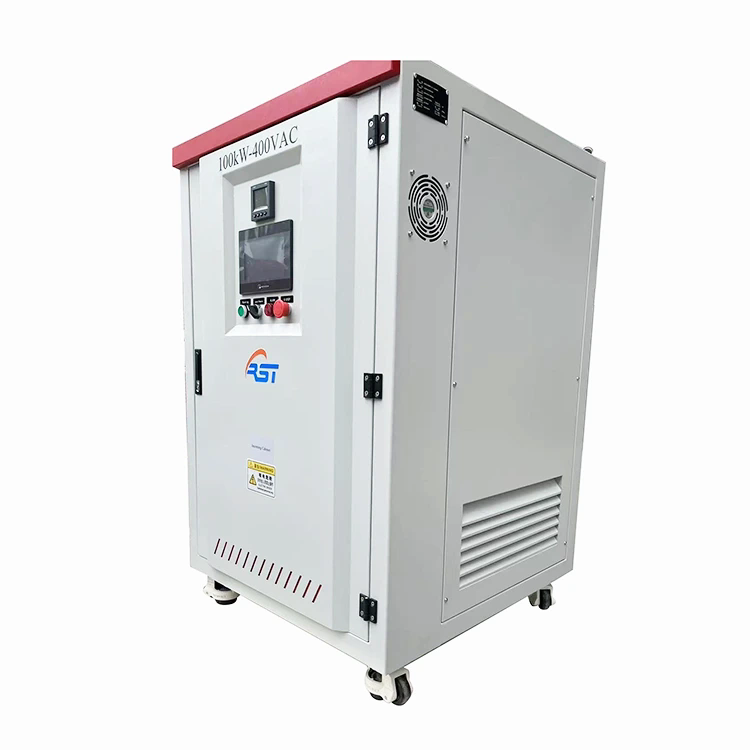

A Блок нагрузки переменного тока 100 кВт— это устройство, предназначенное для моделирования электрических нагрузок на источнике питания переменного тока, позволяющее инженерам проверять производительность в контролируемых, повторяемых условиях. Он функционирует путем преобразования электрической энергии в тепловую посредством резистивных или реактивных элементов, предъявляя заранее определенные требования к испытуемому источнику.
Банки нагрузки служат двум фундаментальным целям: вводу в эксплуатацию и приемочным испытаниям. Во время ввода в эксплуатацию они проверяют, что новая генераторная установка или система ИБП соответствуют номинальным характеристикам. В контексте технического обслуживания они проводят контролируемое стресс-тестирование, которое может выявить развивающиеся проблемы, такие как ухудшение качества топливной системы, закупорка выхлопных газов или выход из строя диода генератора.
Имитация электрической нагрузки для тестирования
Резистивный (PF=1) или реактивный (PF регулируемый)
Типичная непрерывная работа
02. Основные характеристики и конфигурация
100 кВт (резистивная) с допуском +/- 5 % (типичное значение)
380 В переменного тока, 3-фазный 4-проводной вариант или однофазный вариант 220 В [цитата: 7]
50 Гц или 60 Гц, в зависимости от источника
Всего лишь 1 кВт для точного управления [цитата:4]
Номинальная мощность 100 кВт означает максимальную постоянную активную мощность, которую может рассеивать агрегат. Эта мощность подходит для тестирования генераторных установок в диапазоне 125–150 кВА, систем ИБП аналогичной мощности и других промышленных источников переменного тока. Типичная конфигурация напряжения соответствует международным стандартам, при этом трехфазные устройства наиболее распространены для промышленного применения [цитата:7].
03. Резистивные и реактивные элементы нагрузки
Понимание типов элементов нагрузки необходимо для эффективного тестирования.Блок нагрузки переменного тока 100 кВтможет быть сконфигурирован с различными типами элементов в зависимости от целей тестирования.
- Резистивные элементы:Изготовленные из сплавов с высоким сопротивлением, они обеспечивают коэффициент мощности, равный единице (PF=1), имитируя чисто резистивную нагрузку и подвергая первичный двигатель механическому напряжению [цитата: 12].
- Индуктивные элементы:Используйте катушки для создания реактивной нагрузки, имитирующей запуск двигателя или работу трансформатора, где ток отстает от напряжения [цитата: 12].
- Емкостные элементы:Моделируйте конденсаторные батареи и некоторые электронные нагрузки, в которых ток опережает напряжение [цитата:12].
- Комбинированные (RLC) конфигурации:Разрешите регулировку коэффициента мощности от 0,8 до 1 в соответствии с требованиями конкретного приложения [цитата: 1].
Оперативное примечание:Сами по себе резистивные блоки проверяют только реальную выходную мощность генератора, достигающую 80% номинальной мощности в кВА, указанной на паспортной табличке. Для проверки полной мощности в кВА требуется комбинация резистивных и реактивных элементов [цитата: 12].
04. Системы управления и режимы работы
Современные нагрузочные банки предлагают два основных метода управления: ручной и дистанционный. Выбор влияет на гибкость и тип данных, которые можно собрать во время тестирования.
| Режим управления | Механизм | Вывод данных | Типичное использование |
|---|---|---|---|
| Локальный/Ручной | Автоматические выключатели, кнопки и цифровые дисплеи | Напряжение, ток, частота, мощность | Проверка на месте и простые проверки [цитата:7] |
| Удаленный/ПЛК | Программное обеспечение для ПК с программируемым логическим контроллером | Автоматизированные отчеты, кривые, экспорт в формате .csv | Сложные последовательности тестирования и документация [цитата: 2] |
| Сенсорный экран | Встроенный HMI с 7-дюймовым дисплеем | Тенденции в реальном времени, регулировка шага нагрузки | Быстрая установка и портативная работа [цитата: 2] |
Системы с управлением ПЛК позволяют задавать кривые мощности и автоматизировать последовательность испытаний, уменьшая ошибки оператора. Программно-управляемые модели могут генерировать стандартные отчеты об испытаниях, что важно для программ обеспечения соответствия и обеспечения качества.
05. Системы защиты и проектирование безопасности
Ключевым инженерным соображением является интеграция функций защиты.Блок нагрузки переменного тока 100 кВтобычно включает в себя несколько уровней защиты:
- Защита от перегрева:Датчики температуры активируют сигналы тревоги или автоматическое отключение, если внутренняя температура превышает безопасные пороговые значения [цитата: 7].
- Защита от перегрузки и короткого замыкания:Автоматические выключатели и предохранители изолируют устройство от источника питания в случае неисправности.
- Обнаружение неисправности вентилятора:Потеря принудительного воздушного охлаждения, критическая для отвода тепла, обнаруживается и вызывает защитное действие [цитата:7].
- Аварийная остановка:Ручное управление позволяет немедленно завершить работу в любой ситуации [цитата: 4].
Система охлаждения является ключевым компонентом конструкции. Резистивные элементы выделяют значительное количество тепла, примерно 3412 БТЕ в час на киловатт нагрузки, что требует надежного принудительного воздушного охлаждения с контролируемым потоком воздуха и контролем температуры на выходе.
06. Применение в программах обслуживания
ИспользованиеБлок нагрузки переменного тока 100 кВтиграет центральную роль в прогнозирующем анализе отказов в резервных энергосистемах. Регулярное тестирование может выявить такие проблемы, как:
- Проблемы с топливными форсунками и засорение выхлопной системы.
- Деградация диода генератора и нестабильность регулятора напряжения.
- Несовершенство системы охлаждения и эффекты термоциклирования.
- Производительность аккумуляторной батареи и инвертора ИБП под нагрузкой [цитата:7].
Применяя нагрузку, эквивалентную номинальной мощности, технические специалисты могут наблюдать показатели производительности, которые невидимы при работе без нагрузки или при небольшой нагрузке. Эта практика, часто проводимая ежеквартально или ежегодно, значительно снижает вероятность неожиданного сбоя во время реальных отключений электроэнергии. В сочетании с регистрацией данных и анализом тенденций нагрузочное тестирование предоставляет объективные доказательства работоспособности системы с течением времени.
Часто задаваемые вопросы
Все технические характеристики могут быть изменены в зависимости от продукта. Всегда обращайтесь к документации производителя вашего приложения.
