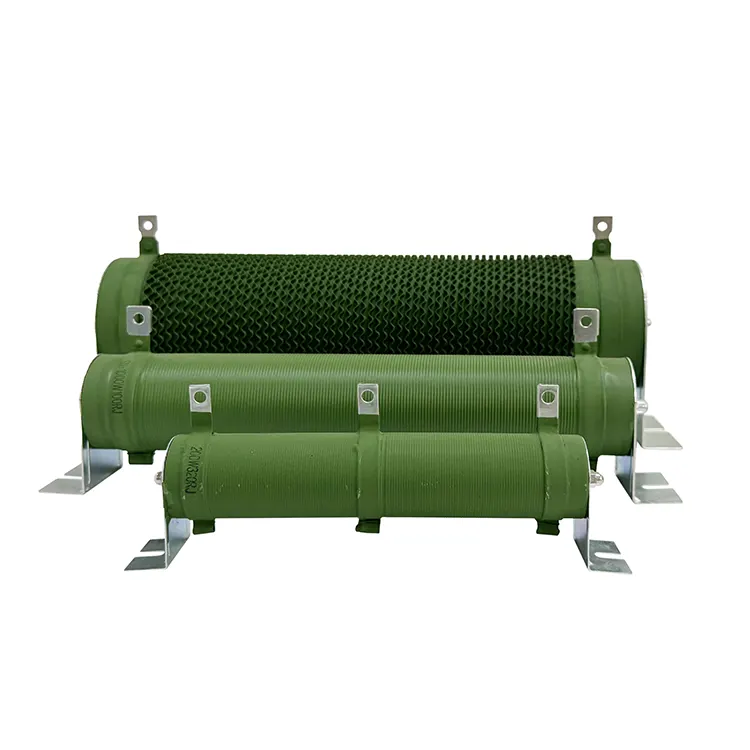

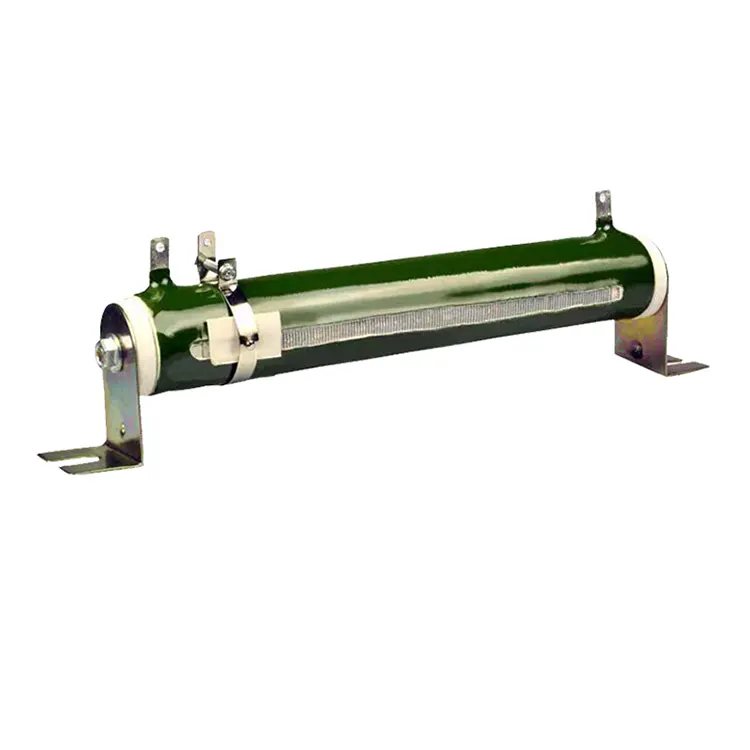

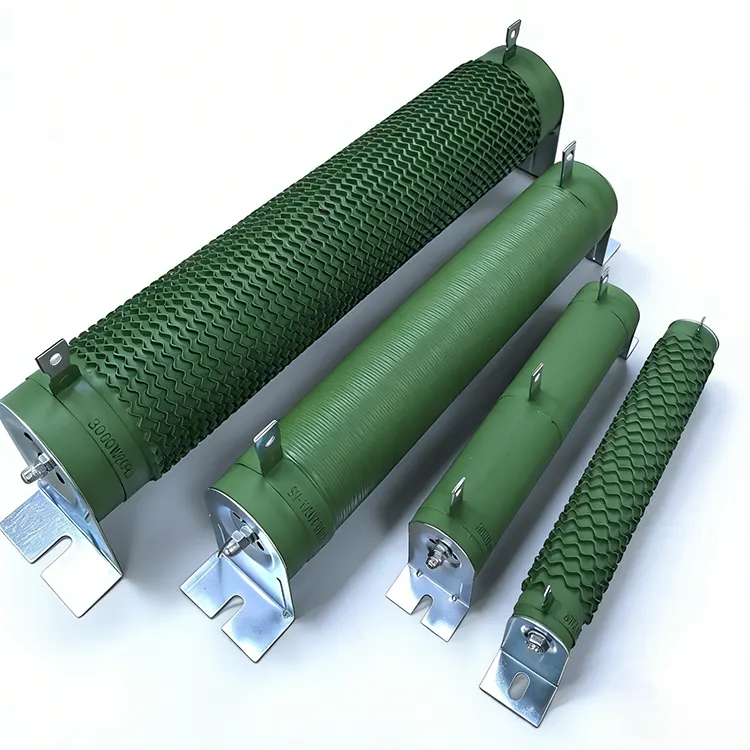

Трубчатый резистор с проволочной обмоткой — традиционный, но до сих пор широко используемый компонент мощного резистора. Его конструкция включает в себя равномерно намотанную резистивную проволоку из сплава меди (например, медно-никелевого, медно-марганцевого или никель-хромового сплава) на керамическую трубку высокой чистоты (оксид алюминия или тальк-фарфор), причем два конца выводятся через металлические колпачки или винтовые клеммы. Поверхность покрывается слоем термостойкой изоляционной и огнезащитной краски (кремнийорганической смолы или эпоксидной смолы). Такая конструкция придает резистору чрезвычайно высокую термостойкость, механическую прочность и долговременную стабильность. Керамическая трубка не только служит каркасом, но и способствует отводу тепла, поскольку керамические материалы имеют лучшую теплопроводность, чем обычные пластмассы, и выдерживают температуру до 300-500°C, не размягчаясь.
РСТ Электрикпредлагает различные видыТормозные резисторы. Приходите и проконсультируйтесь по поводу покупки!
Диапазон мощности варьируется от нескольких ватт до нескольких киловатт (обычно от 20 Вт до 15 кВт), а значения сопротивления варьируются от 0,1 Ом до нескольких сотен кОм. Точность обычно составляет ±5% или ±10%, хотя также доступны высокоточные классы ±1%. Из-за своей намотанной конструкции эти резисторы обладают относительно высокой индуктивностью и поэтому непригодны для высокочастотных цепей; однако они идеально подходят для источников питания, торможения, предварительной зарядки, разрядки и буферизации, работающих на частотах линии электропередачи или низких частотах (<1 кГц). Основным преимуществом трубчатых проволочных резисторов является их надежная перегрузочная способность; они могут выдерживать кратковременные скачки напряжения, мощность которых в 10 раз превышает номинальную, без каких-либо повреждений. Кроме того, значение их сопротивления минимально меняется в зависимости от температуры (типичный температурный коэффициент составляет от ±50 до ±300 ppm/°C). Поверхностное покрытие должно соответствовать стандарту огнестойкости UL94 V-0 и не трескаться и не отслаиваться даже в условиях высоких температур.
Ограничение входного перенапряжения для импульсного источника питания (альтернатива NTC-термистору, но проволочный резистор более устойчив к ударам), схема предварительной зарядки шины постоянного тока преобразователя частоты, разрядный резистор для высоковольтного конденсатора, шунтирующий резистор для сварочного аппарата, резистор выходной мощности (фиктивная нагрузка) для усилителя мощности звука, тормозной резистор для лифта и т. д. В промышленных шкафах управления трубчатый проволочный резистор часто используется в качестве нагревательного элемента в осушающих нагревателях.
1) Мощность: рассчитайте I²R на основе установившегося тока в цепи и оставьте запас не менее 50 %;
2) Сопротивление: определите в соответствии с законом Ома и целевым падением напряжения;
3) Номинальное напряжение: Расстояние утечки между металлическими опорами на обоих концах керамической трубки должно соответствовать стандартам безопасности (например, требованиям UL, CE);
4) Способ установки: можно устанавливать горизонтально или вертикально, но обеспечьте хорошую вентиляцию вокруг, чтобы избежать накопления тепла.
