1. Стекловидное эмалевое покрытие. Плавленая стекловидная эмаль обеспечивает исключительную защиту от влаги, солевых брызг и промышленных загрязнений, обеспечивая долгосрочную надежность в суровых условиях.
2. Работа при высоких температурах. Непрерывная работа при температуре поверхности до +200°C, отличная устойчивость к тепловому удару для требовательных применений.

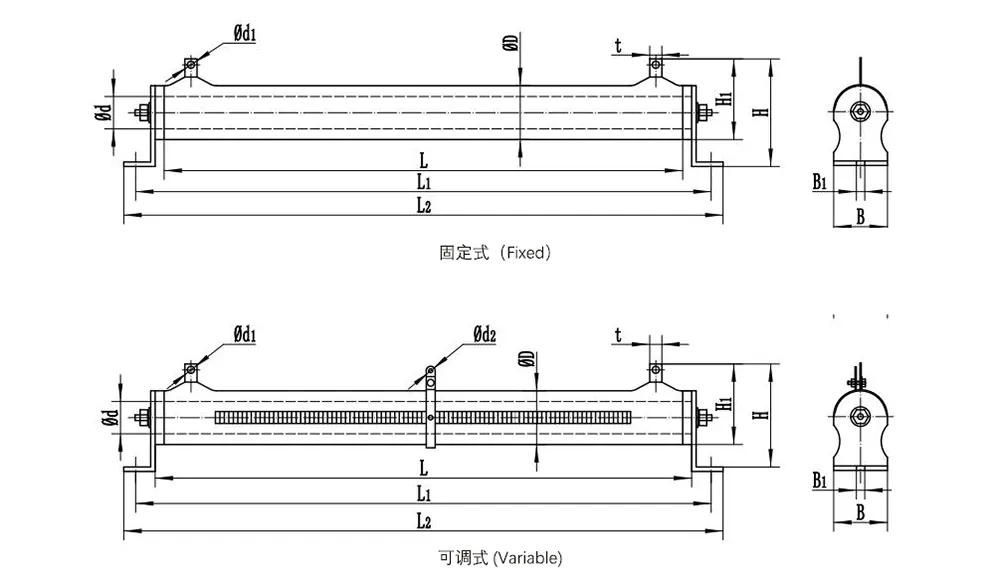

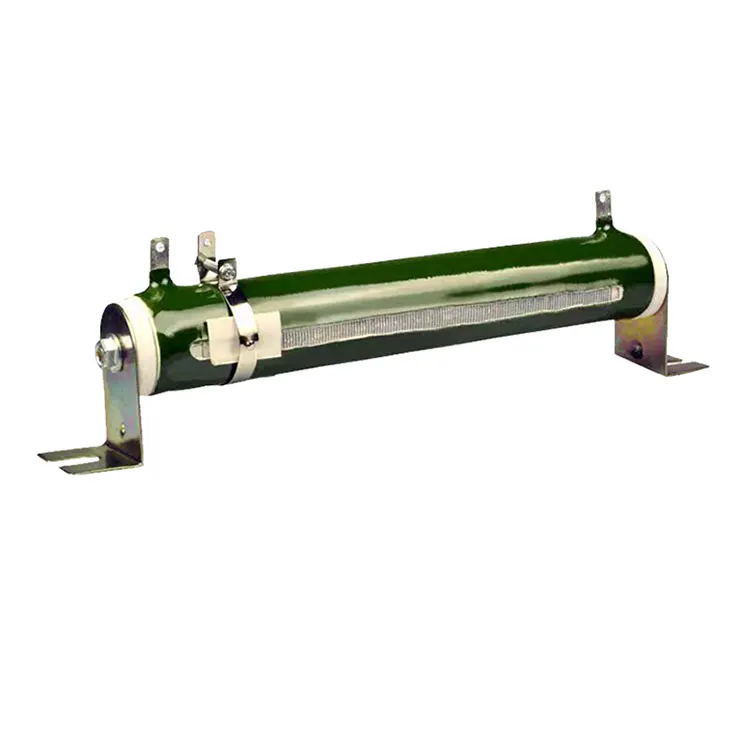

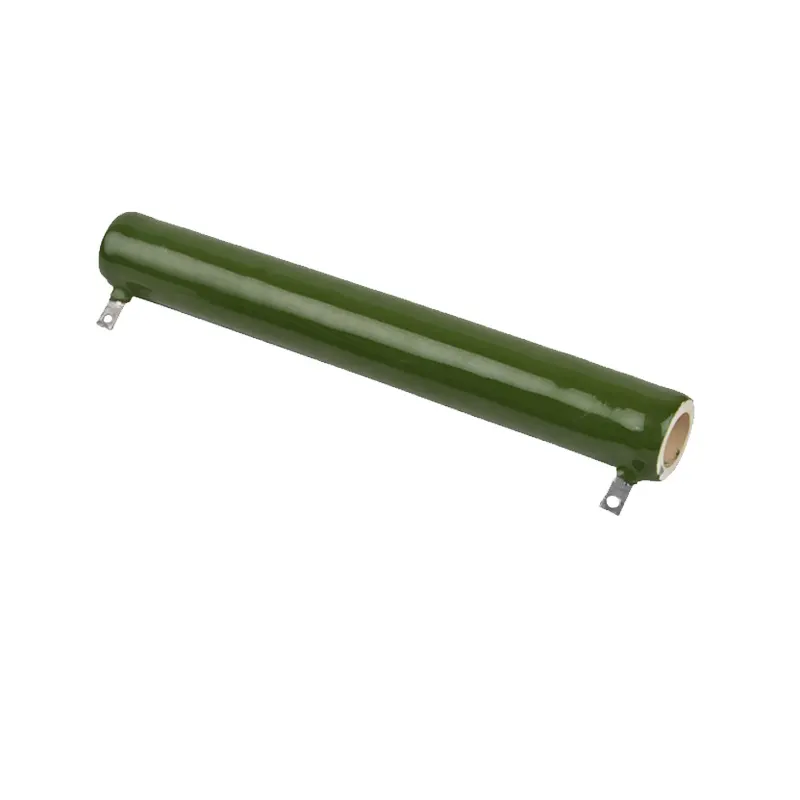

3. Фиксированные и регулируемые параметры. Серия RX20 предлагает фиксированные значения сопротивления для общего использования; Серия RXG оснащена регулируемыми ответвителями для настройки схем и прототипирования.

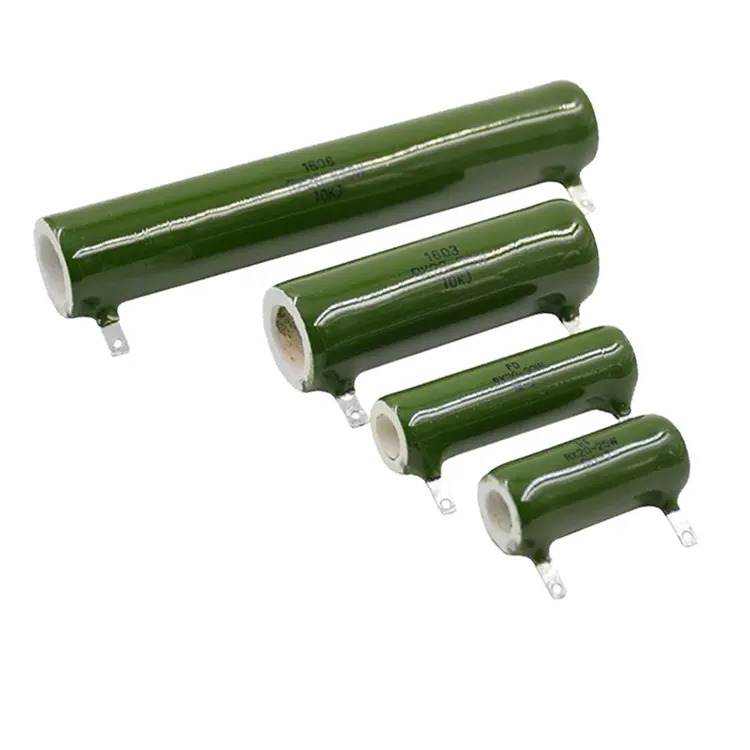

4.Точная конструкция с проволочной обмоткой. Высокостабильная резистивная проволока, намотанная на керамическую трубку высокой чистоты, обеспечивает точные значения сопротивления и превосходную долговременную стабильность.
5. Отличная диэлектрическая прочность. Протестировано при переменном токе 2000 В в течение 1 минуты, что обеспечивает безопасную работу в цепях высокого напряжения.
6. Механическая прочность. Жесткий керамический сердечник и твердое эмалевое покрытие выдерживают вибрацию, удары и термоциклирование без деградации.
7. Широкий диапазон сопротивления — от 0,1 Ом до 91 кОм, охватывающий разнообразные применения: от измерения тока до деления напряжения.
8. Компактная плотность мощности. Обеспечивает высокую номинальную мощность при относительно небольших размерах корпуса, что идеально подходит для конструкций с ограниченным пространством.
9. Монтаж через отверстие – стандартное расстояние между выводами, совместимое с монтажом на печатную плату; Для установки на шасси доступен дополнительный кронштейн.
10. Пользовательские конфигурации – доступны специальные значения сопротивления, допуски и стили подключения для удовлетворения требований OEM.
|

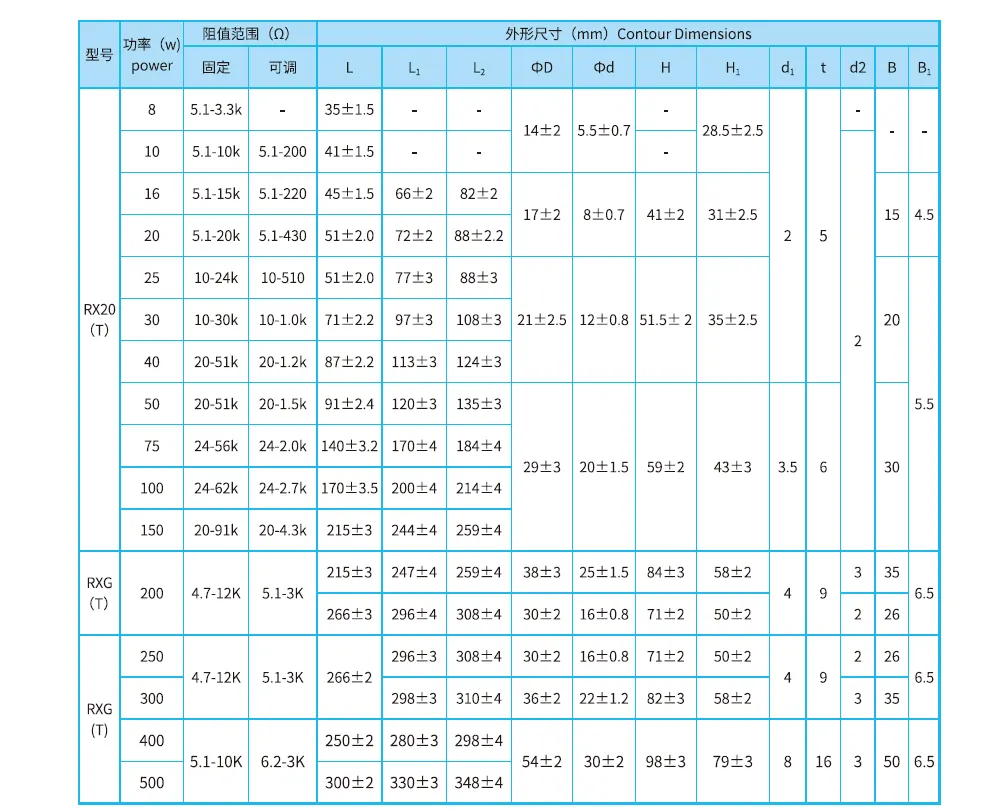

Модельная серия |
RX20 (фиксированный), RXG (регулируемый) |
|
Номинальная мощность |
8 Вт – 500 Вт |
|
Диапазон сопротивления |
0,1 Ом – 91 кОм (в зависимости от модели и мощности) |
|
Толерантность |
±5%, ±10% (стандартно) |
|
Температурный коэффициент |
От ±200 частей на миллион/°C до ±400 частей на миллион/°C (типично) |
|
Материал покрытия |
Стекловидная эмаль (плавленное стекло) |
|
Диэлектрическая прочность |
2000 В переменного тока в течение 1 минуты |
|
Рабочая температура |
от -55°C до +200°C (поверхность) |
|
Сопротивление изоляции |
≥ 100 МОм при 500 В постоянного тока |
|
Термический шок |
От -55°C до +200°C, 5 циклов |
|
Основной материал |
Керамическая трубка высокой чистоты |
|
Прекращение действия |
Наконечники для пайки |
|
Монтаж |
Сквозное отверстие/крепление на кронштейне |
|
Приложение |
Детали приложения |
Описание |
|
Источники питания |
Резисторы для выпуска воздуха |
Обеспечивает безопасную разрядку конденсаторов фильтров после отключения питания в источниках высокого напряжения. |
|
Демпфирующие цепи |
Поглощает переходную энергию в импульсных источниках питания и инверторах. |
|
|
Резисторы предварительной зарядки |
Ограничивает пусковой ток при включении конденсаторов звена постоянного тока. |
|
|
Моторные приводы и органы управления |
Динамическое торможение |
Рассеивает рекуперативную энергию двигателей во время замедления в устройствах с ЧРП. |
|
Резисторы плавного пуска |
Ограничивает пусковой ток в больших двигателях переменного тока и промышленном оборудовании. |
|
|
Загрузка моделирования |
Обеспечивает резистивные нагрузки для тестирования и разработки приводов двигателей. |
|
|
Тестирование и измерение |
Пустые нагрузки |
Имитирует электрические нагрузки во время тестирования и калибровки оборудования. |
|
Токоизмерительные шунты |
Прецизионные низкоомные резисторы для измерения тока в испытательных установках. |
|
|
Делители высокого напряжения |
Сети делителей напряжения для систем измерения высокого напряжения. |
|
|
Промышленный контроль |
Сварочное оборудование |
Токоограничивающие и снабберные резисторы для сварочных источников питания. |
|
Покрытие выпрямителей |
Нагрузочные резисторы для испытаний и балластировки в гальванических системах. |
|
|
Приводы ОВиК |
Тормозные резисторы для преобразователей частоты больших вентиляторов и насосов. |
|
|
Транспорт |
Железнодорожные системы |
Тормозные резисторы для вспомогательных приводов и систем вентиляции и кондиционирования рельсового транспорта. |
|
Морская электроника |
Нагрузочные резисторы для судовых энергосистем, требующих устойчивости к солевому туману. |
|
|
Медицинское оборудование |
Источники питания для рентгеновских лучей |
Высоковольтные отводящие и нагрузочные резисторы для систем медицинской визуализации. |
|
Градиентные усилители для МРТ |
Стабильные эталонные нагрузки для тестирования градиентных усилителей. |
RST Electric обеспечивает безопасную доставку каждого резистора со стекловидной эмалью:
● Индивидуальная упаковка: Каждый резистор заворачивается в антистатическую пузырчатую пленку и помещается в отдельные коробки во избежание механического повреждения эмалевого покрытия.
● Упаковка навалом: при оптовых заказах резисторы надежно упаковываются в гофрированные коробки с пенопластовыми перегородками для предотвращения контакта во время транспортировки.
● Защита выводов: выводы клемм защищены пенопластовыми втулками, предотвращающими изгиб или повреждение.
● Регулируемая защита крана: в серии RXG регулируемые краны закреплены, чтобы предотвратить перемещение во время транспортировки.
● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.
● Варианты перевозки: мы предлагаем экспресс-курьерскую доставку (DHL/FedEx/UPS) для небольших партий, авиаперевозку для средних объемов и морскую перевозку для оптовых заказов.
Все устройства перед упаковкой проходят 100% электрические испытания, чтобы убедиться, что они соответствуют заданным значениям сопротивления и требованиям по диэлектрической прочности.
● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве резисторов из стекловидной эмали более 10 лет.
● Полный внутренний контроль над выбором керамических сердечников, намоткой проволоки, эмалевым покрытием и тестированием – обеспечение стабильного качества.
● Прямые цены с завода на каждый резистор с эмалированным покрытием, с прозрачной структурой затрат и без посредников.
● Производственные мощности, сертифицированные по стандарту ISO 9001, со специальными производственными линиями по намотке и эмалированию.
● 100% электрические испытания (сопротивление, диэлектрика, изоляция) выполняются для каждого устройства.
● Собственные испытания на термический удар для проверки адгезии и долговечности эмали.
● Опытная команда инженеров, специализирующаяся на высоконадежных резисторах для суровых условий эксплуатации.
● Проверенный поставщик для производителей источников питания, компаний по производству приводов двигателей и производителей промышленного оборудования по всему миру.
● Опыт экспорта в более чем 40 стран, включая Германию, США, Японию, Южную Корею и Италию.
● Глубокий опыт в областях, требующих влагостойкости и долгосрочной стабильности.
● Номинальная мощность: от 8 Вт до 500 Вт (более высокая доступна в пользовательских конфигурациях).
● Значения сопротивления: от 0,1 Ом до 91 кОм (доступны специальные значения).
● Конфигурации: фиксированная (RX20) или регулируемая (RXG) с подвижным краном.
● Допуски: ±5%, ±10% (возможны нестандартные допуски).
● Стили подключения: провода/наконечники под пайку/нестандартные кронштейны.
● Варианты монтажа: Сквозное отверстие/крепление на шасси с помощью кронштейнов.
● Стандартное время выполнения: 10-20 рабочих дней для стандартных оценок; 20-30 дней для индивидуальных конфигураций.
● Полная документация: протоколы испытаний, сертификаты материалов.
● 18-месячная гарантия с дистанционным устранением неполадок и отправкой запасных частей.
● Доступна техническая поддержка для интеграции с источниками питания, приводами и испытательным оборудованием.
