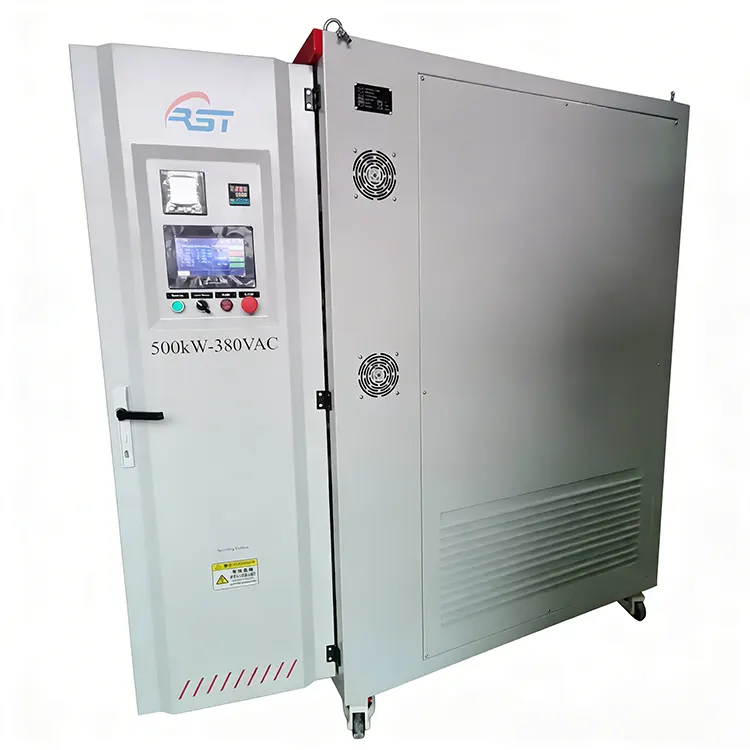

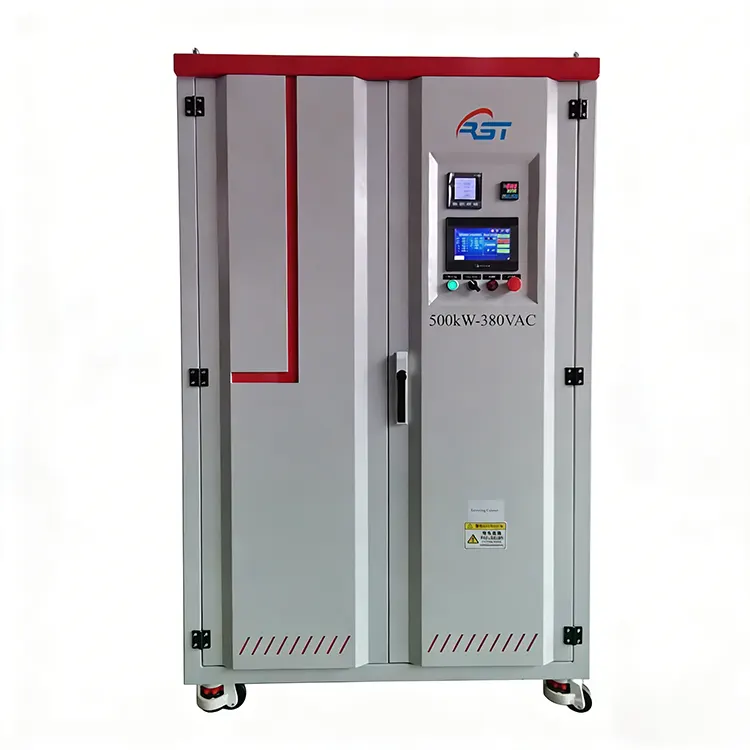

Нагрузочный блок переменного тока 500 кВт, 380 В

Блок резистивной нагрузки переменного тока мощностью 500 кВт от RST Electric представляет собой передовую технологию испытаний высокой мощности. Работающий при напряжении 380 В переменного тока (50/60 Гц), этот блок нагрузки 380 В переменного тока мощностью 500 кВт использует модульную архитектуру банка резисторов с минимальной ступенчатой ​​нагрузкой 5 кВт, что позволяет детально моделировать реальные электрические нагрузки. Устройство оснащено высокоточным измерителем мощности серии CET PMC, который отображает напряжение (L-N/L-L), ток, активную/реактивную/полную мощность, коэффициент мощности, частоту и накопленную энергию - все на ярком 7-дюймовом сенсорном экране HMI. Шасси, предназначенное для работы в суровых условиях, изготовлено из толстолистовой холоднокатаной стали с многоступенчатым антикоррозионным покрытием. В системе принудительного воздушного охлаждения используются вентиляторы с регулируемой скоростью и независимыми термодатчиками, которые автоматически регулируют воздушный поток в зависимости от требований нагрузки в реальном времени, чтобы максимизировать эффективность и минимизировать акустический шум. Для автоматизированного тестирования банк нагрузки поддерживает удаленное управление через RS485/Modbus-RTU, Ethernet/IP или программное обеспечение на базе ПК, что обеспечивает плавную интеграцию в существующие системы SCADA или специальные протоколы испытаний. Обладая более чем 15-летним специализированным производственным опытом, RST Electric гарантирует, что каждое устройство проходит исчерпывающие заводские приемочные испытания (FAT) перед отправкой, сопровождаемые калиброванными протоколами испытаний.

1. Сверхвысокое разрешение нагрузки — шаг 5 кВт позволяет точно моделировать изменения нагрузки, что имеет решающее значение для тестирования регулятора и AVR.

2. Интеллектуальное управление температурным режимом. Вентиляторы с ПИД-управлением поддерживают оптимальную температуру резисторов, продлевая срок службы и снижая акустический шум.

3. Комплексная архитектура безопасности - двухступенчатая защита от перегрева с независимыми датчиками; обнаружение потери фазы и дисбаланса напряжения.

4. Готовность к «Индустрии 4.0» — стандартный интерфейс Ethernet/Modbus TCP обеспечивает удаленный мониторинг и интеграцию с системами автоматизации предприятия.

5. Пользовательский HMI — интуитивно понятный 7-дюймовый сенсорный экран с графическими профилями нагрузки, тенденциями в реальном времени и предустановками тестирования одним касанием.

6. Возможность параллельной работы. Режим «главный-подчиненный» позволяет объединять несколько устройств для тестирования мощностью в несколько мегаватт без сложного внешнего управления.

7. Мобильность для тяжелых условий эксплуатации. Усиленное шасси с четырехсторонними карманами для вилочных погрузчиков и подъемными проушинами, предназначенными для легкого перемещения на объекте.

Техническая спецификация

Сценарий применения блока нагрузки переменного тока мощностью 500 кВт, 380 В

● Тепловые и газовые электростанции – пуско-наладочные работы и плановые нагрузочные испытания паровых турбин, газовых турбин и дизель-генераторов мощностью до 500 кВт.

● Гипермасштабируемые центры обработки данных. Проверка систем ИБП мощностью несколько МВт, резервных генераторов и блоков распределения электроэнергии (PDU) в условиях пиковой нагрузки.

● Парки возобновляемой энергии – тестирование солнечных инверторов коммунального масштаба, преобразователей ветряных турбин и аккумуляторных систем хранения энергии (BESS) на полной номинальной мощности.

● Тяжелая промышленность. Нагрузочные испытания крупных асинхронных двигателей, частотно-регулируемых приводов (ЧРП) и энергетической инфраструктуры предприятия.

● Морское и морское оборудование — подходит для испытаний генераторов на платформах, проверки судовых энергосистем и электрооборудования буровых установок.

● Исследовательские и сертификационные лаборатории — обеспечение точных резистивных нагрузок для разработки продукции, типовых испытаний и проверки соответствия нормам сети.

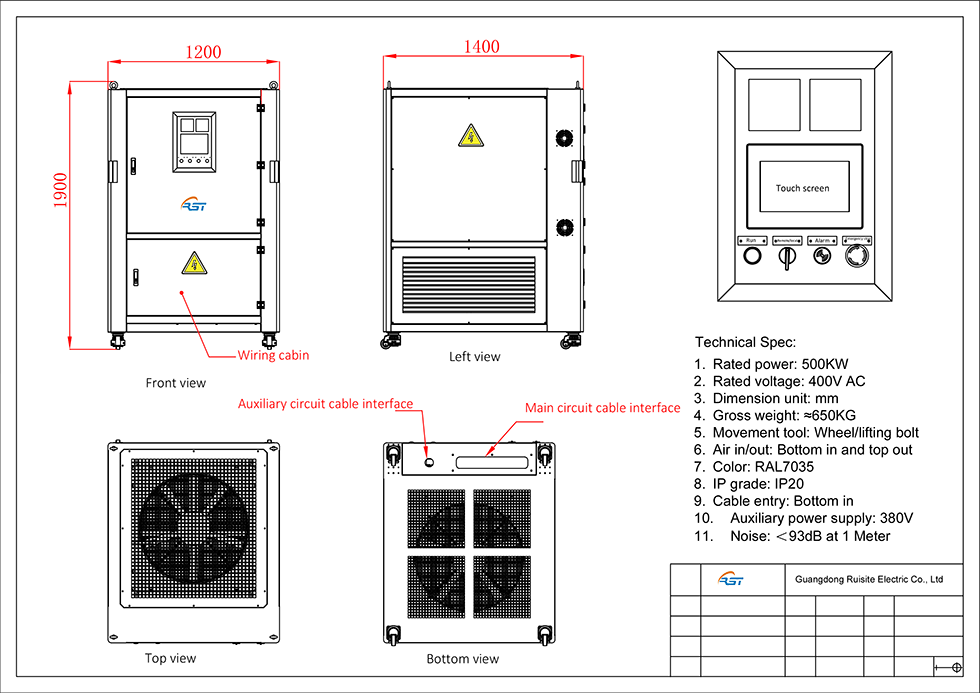

Чертеж и размеры

Упаковка и отгрузка

RST Electric применяет строгий протокол упаковки для всех экспортных блоков нагрузки переменного тока мощностью 500 кВт и напряжением 380 В. Каждое устройство сначала оборачивается пленкой VCI (ингибитор паровой коррозии) для защиты от влаги, а затем упаковывается в несколько слоев промышленной стретч-пленки. Прочные стальные ремни фиксируют груз на усиленном экспортном поддоне, а вся сборка заключена в изготовленный по индивидуальному заказу фанерный ящик, не подвергающийся фумигации, соответствующий стандартам ISPM 15. Для авиаперевозок мы предоставляем индикаторы удара и наклона для мониторинга условий погрузки. Все поставки включают в себя полную документацию: упаковочные листы, коммерческие счета, сертификаты происхождения и протоколы заводских испытаний. Мы сотрудничаем с экспедиторами по всему миру, чтобы предложить гибкие варианты доставки — FCL, LCL, авиаперевозки или экспресс-доставку «от двери до двери», гарантируя, что ваше оборудование будет доставлено вовремя и в идеальном состоянии.

Когда надежность сочетается с мощностью, RST Electric лидирует.

Когда надежность и высокая потребность в мощности сталкиваются, компания RST Electric всегда находится в авангарде отрасли, предлагая вам высококачественный блок нагрузки переменного тока мощностью 500 кВт и напряжением 380 В. Мы являемся законным китайским производителем. От проектирования продукта, закупки компонентов до производства и контроля качества — мы строго контролируем каждый шаг. Это обеспечивает стабильное качество продукции и экономит средства на средних звеньях, позволяя вам пользоваться ценами прямых поставок с завода без каких-либо скрытых платежей, достигая более высоких показателей затрат на закупки.

История развития

С 2008 года мы занимаемся исследованием и производством грузовых коробов высокой мощности. У нас есть сертифицированный по стандарту ISO 9001 завод общей площадью более 7000 квадратных метров, оснащенный автоматизированной сборочной линией. Наши возможности по эффективности производства и контролю качества неизменно находятся на переднем крае отрасли. У нас есть профессиональная собственная команда исследований и разработок, которая всегда сосредоточена на инновациях и обновлении технологий управления температурным режимом и программного обеспечения управления, постоянно оптимизируя производительность продукта для удовлетворения самых высоких требований к испытаниям в различных отраслях. Прежде чем каждый грузовой контейнер покидает завод, калибровочный прибор используется для проведения 100% испытаний на старение при полной нагрузке, чтобы гарантировать стабильную работу продукта после поставки и исключить любые риски качества.

Товарный рынок

За прошедшие годы мы стали надежным поставщиком для клиентов в более чем 50 странах мира, причем клиенты находятся в таких регионах, как США, Германия, Объединенные Арабские Эмираты, Сингапур, Австралия и других. Мы накопили обширный отраслевой опыт в таких областях, как производство электроэнергии, центры обработки данных, возобновляемые источники энергии и тяжелая промышленность. Если вам нужны тематические исследования клиентов и справочные материалы для аналогичных проектов высокой мощности, мы можем предоставить их в любое время. Мы предлагаем комплексные индивидуальные услуги. Возможные варианты напряжения: 380 В, 400 В, 415 В, 480 В и 690 В. Мы также можем достичь требуемого напряжения 11 кВ, объединив его с понижающим трансформатором. Степень защиты корпуса включает IP23 для внутреннего использования, IP54 для наружного применения и IP56 для морского применения. Методы управления могут быть обновлены до расширенного ПЛК, беспроводного дистанционного управления, управления через мобильное приложение, а также могут быть настроены с помощью интеграции SCADA. В зависимости от требований можно выбрать базовый тип измерения, анализатор качества электроэнергии или многоточечный контроль температуры.

Что касается послепродажного обслуживания

Что касается доставки и послепродажного обслуживания, стандартный срок поставки индивидуального блока нагрузки переменного тока мощностью 500 кВт, 380 В составляет 20-25 рабочих дней. Мы предоставляем полные технические материалы на нескольких языках, таких как английский, испанский, французский и арабский. В то же время мы можем привлечь профессиональных инженеров на месте для предоставления услуг по вводу в эксплуатацию и обучению на месте в соответствии с потребностями клиента, обеспечивая защиту всего процесса ваших закупок и использования.

Кейсы проектов

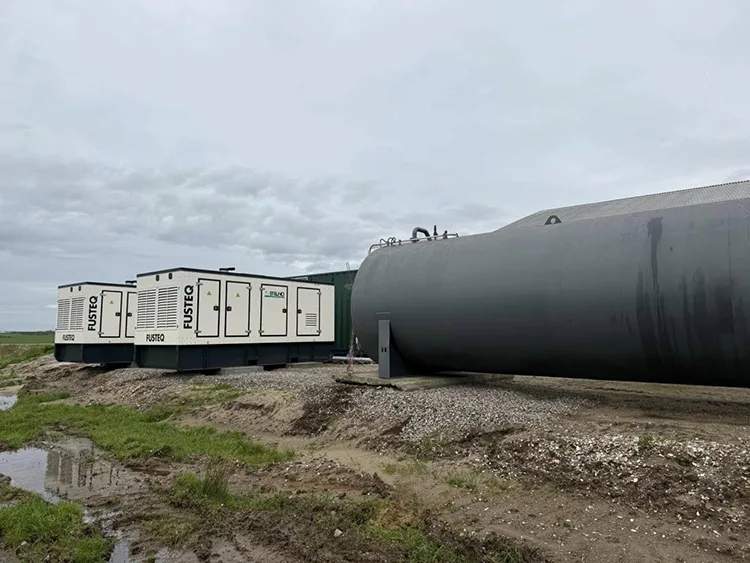

1. Предыстория проекта

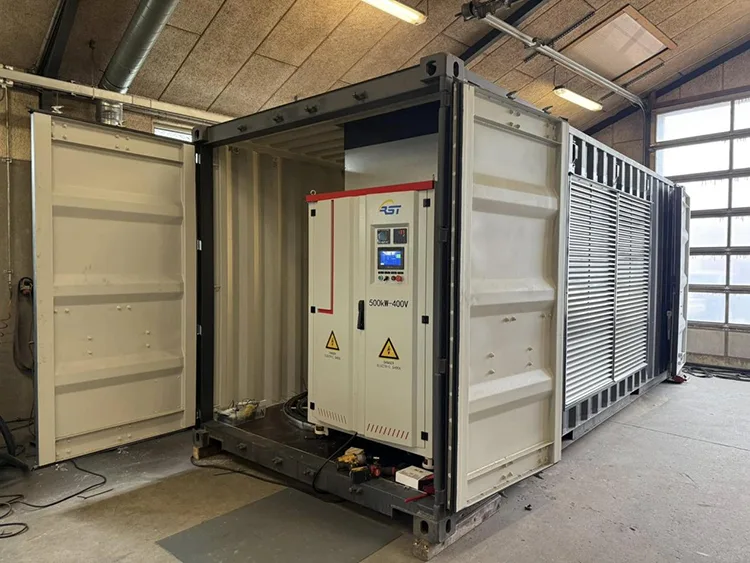

Энергетический проект датского заказчика включает приемочную проверку местной теплоэлектростанции, центра обработки данных и нового хранилища энергии. Во время регулярного ввода в эксплуатацию и заводских испытаний дизельных генераторов напряжением 400 В, оборудования ИБП и BESS обычное нагрузочное оборудование имеет грубые шаги регулировки нагрузки, низкую точность измерения и отсутствие функции удаленного централизованного управления, неспособно выполнить длительные испытания на непрерывное старение при полной нагрузке, что создает скрытые риски для доставки энергопродуктов и эксплуатации сети на объекте. RST Electric настроила стандартный банк резистивной нагрузки переменного тока мощностью 500 кВт, 400 В, коэффициент мощности = 1,0 в строгом соответствии с местными стандартами тестирования мощности ЕС, чтобы удовлетворить требования клиентов к проверке полной нагрузки для нескольких типов силового оборудования.

2. Основные технические характеристики и преимущества конструкции

Электрический рейтинг

Общая номинальная мощность: 500 кВт, трехфазное соединение звездой переменного тока 400 В, коэффициент мощности = 1, чистая резистивная нагрузка, номинальный рабочий ток 722 А.

Регулировка нагрузки: 11 силовых передач, минимальная одноступенчатая нагрузка 25 кВт, допуск сопротивления ±5%.

Выдерживаемое напряжение: 2500 В переменного тока/50 Гц в течение 1 минуты без пробоя и искры; высокоточный измеритель мощности, точность отображения: 0,1 В/0,1 А/0,1 кВт/1 Гц

Условия окружающей среды: Рабочая температура: -10℃~+55℃, максимальная относительная влажность ≤95% в среднем за день без конденсации, высота установки ≤2000 м, рабочая среда в помещении.

Материал и конструктивные особенности

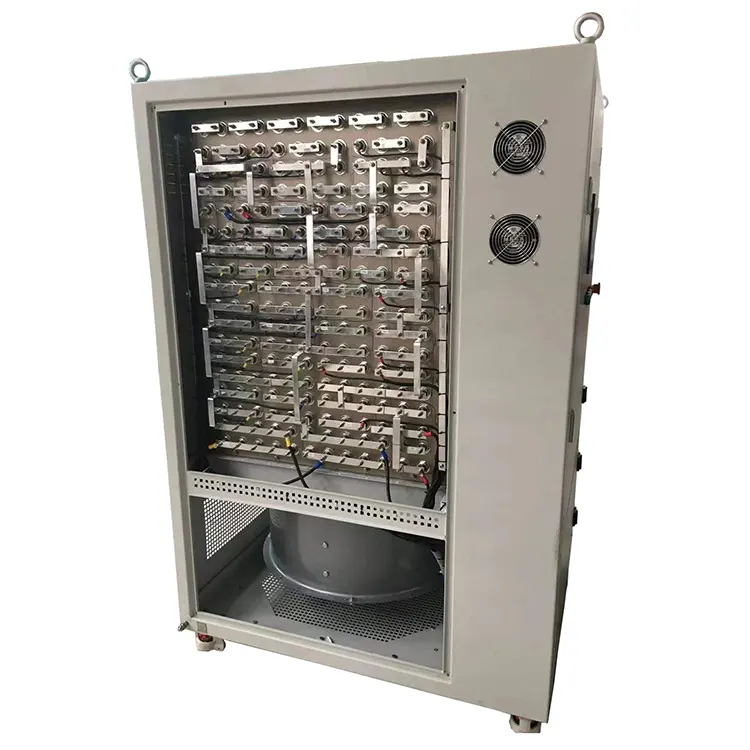

(1) Сердечник резистора: элементы из сплава с низким сопротивлением TCR, низким повышением температуры и отличными характеристиками рассеивания тепла, стабильными характеристиками при длительной непрерывной работе с полной нагрузкой.

(2) Система принудительного охлаждения: конструкция принудительного воздушного охлаждения с регулируемой скоростью снизу вверх, оснащенная вентиляторами с ПИД-регулированием скорости, автоматически регулирует поток воздуха в зависимости от нагрузки в реальном времени, чтобы снизить рабочий шум и продлить срок службы оборудования.

(3) Многоуровневая система защиты: четыре основные защиты от перегрузки, перенапряжения, аварийной остановки и перегрева, а также контроль потери фазы и трехфазного дисбаланса напряжения; независимый компонент измерения температуры для подачи сигнала тревоги при возникновении аномального перегрева.

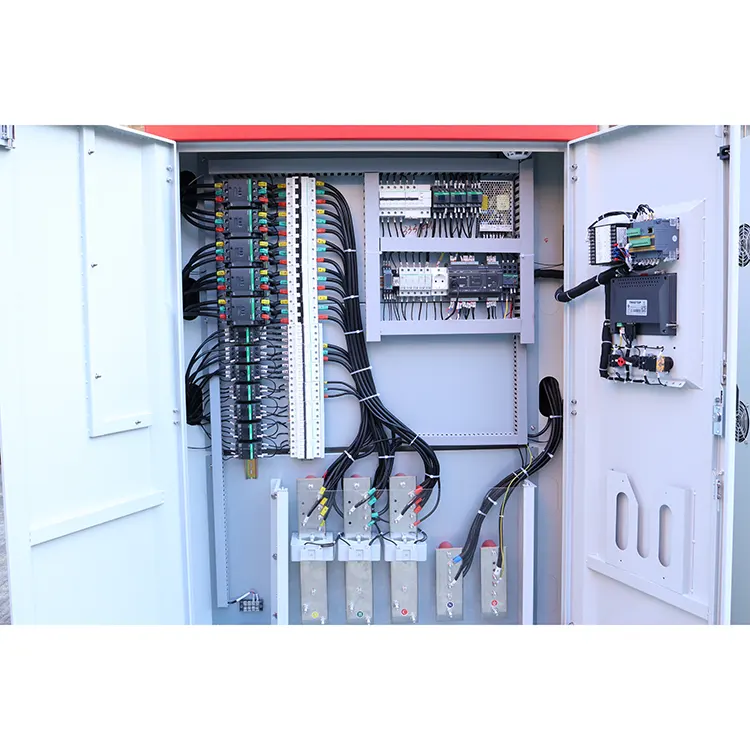

(4) Конструкция шкафа: прочный шкаф из холоднокатаной стали с многослойным антикоррозионным покрытием, степень защиты внутри помещений IP20/IP23, размеры Д1150×Г1300×В1900 мм, вес нетто 540 кг, изоляция класса F; разделенная схема разводки силовой шины, цепи вентилятора и клеммы удаленного сигнала, удобная для полевой проводки и подключения к шкафу управления заказчика.

(5) Режим двойного управления: управление локальным 7-дюймовым сенсорным экраном HMI; удаленная связь RS485 Modbus RTU, поддержка централизованного автоматического тестирования ПК и SCADA; параллельная функция «главный-подчиненный» для объединения нескольких устройств для тестирования комбинированной нагрузки на уровне МВт.

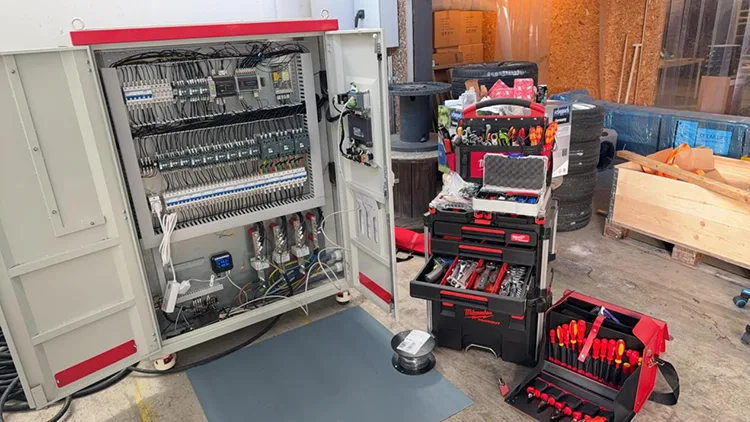

3. Стандарт установки и ввода в эксплуатацию на месте

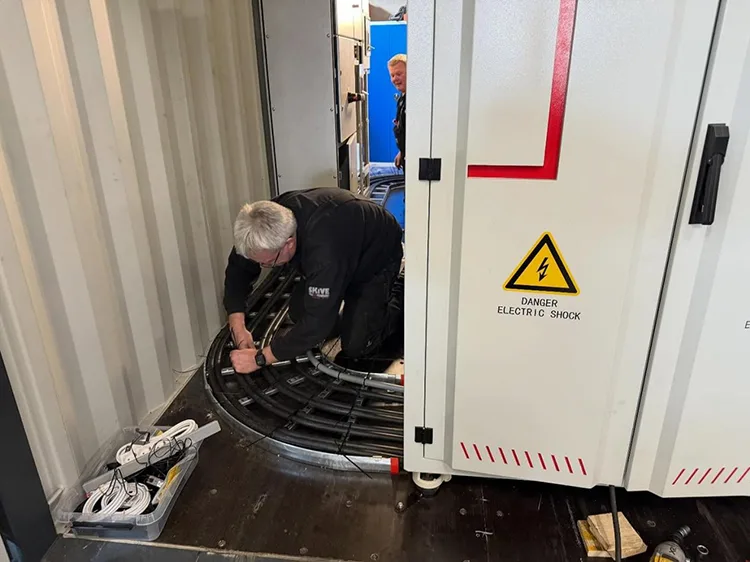

1). Конструкция установки соответствует спецификациям ЕС по установке энергетического оборудования; отдельная проводка для силового контура, линии управления вентилятором и линии измерительного сигнала; шкаф фиксируется с помощью зарезервированных подъемных проушин и отверстий для вилочного погрузчика, надежное заземление PE.

2). Предпусковые испытания включают проверку рулевого управления вентилятора, проверку гладкости воздуховодов и проверку сопротивления изоляции; формальный доступ к силовому оборудованию заказчика только после того, как все элементы отладки пройдут заводскую проверку FAT.

3). Правило эксплуатации: регулярно очищайте фильтры на входе и выходе воздуха, чтобы предотвратить закупорку воздуха и ненормальное повышение температуры; никаких легковоспламеняющихся предметов, сложенных вокруг грузового шкафа во время длительного испытания под непрерывной нагрузкой.

4. Устранение неполадок и послепродажное обслуживание.

Распространенные неисправности на месте, включая ненормальный перегрев, короткое замыкание сопротивления, сбой удаленной связи и ложный сигнал тревоги о перегреве, перечислены в официальном руководстве по техническому обслуживанию;

Стандарт периодической проверки: регулярная очистка корпуса от пыли и техническое обслуживание вентилятора каждые 3–6 месяцев; используйте мегаомметр на 1000 В для периодической проверки изоляции и соответствующего испытания на выдерживаемое напряжение.

Гарантийный срок: 12 месяцев после ввода в эксплуатацию на месте или 18 месяцев с даты отгрузки (в зависимости от того, что наступит раньше). Бесплатный ремонт и замена комплектующих при заводском дефекте; пожизненная поставка запасных частей и удаленное техническое сопровождение по всему миру для послегарантийных клиентов, а также дополнительные услуги по вводу в эксплуатацию на месте в Европе.

5. Результат проекта

1). Точная градуированная нагрузка полностью потребляет резервную мощность испытаний, обеспечивает полный цикл проверки при полной нагрузке генератора, ИБП и оборудования хранения энергии заказчика, устраняет риск получения неполных тестовых данных.

2). Интеллектуальная конструкция с двойным управлением и множественной защитой обеспечивает стабильную работу в течение длительного времени, отсутствие перегрева и сбоев безопасности во время длительного фактического использования пользователем.

3). Модульная стандартная структура значительно снижает ежедневную нагрузку по техническому обслуживанию, что, очевидно, снижает затраты клиента на последующую эксплуатацию и техническое обслуживание.

Свяжитесь с RST Electric для получения индивидуального блока нагрузки переменного тока мощностью 500 кВт и напряжением 380 В для европейских генераторов, центров обработки данных и новых энергетических проектов, а также получите бесплатное техническое предложение и коммерческое предложение.
