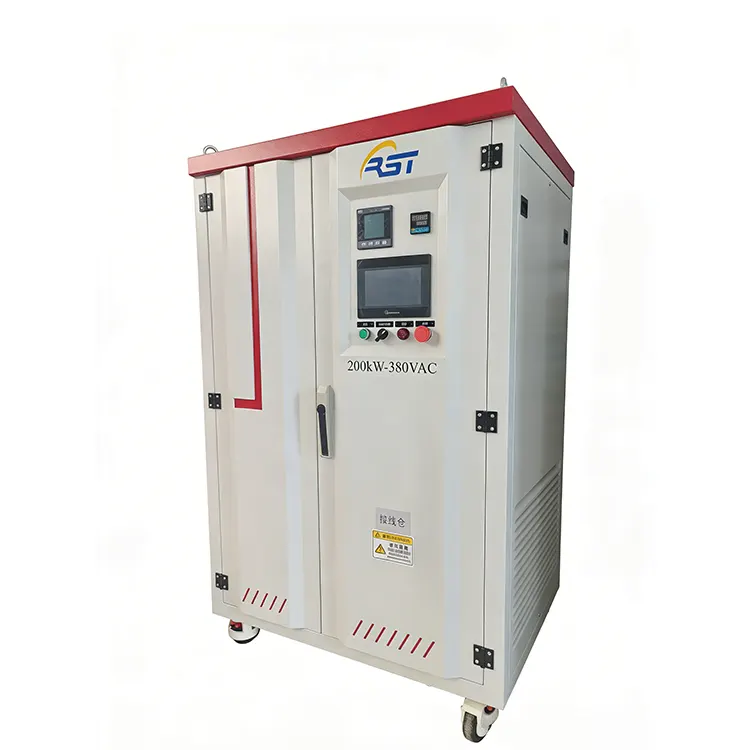

Банк резистивной нагрузки переменного тока 200 кВт от RST Electric — это универсальное решение для испытаний, предназначенное для задач проверки мощности среднего масштаба. Этот блок резистивной нагрузки мощностью 200 кВт, подходящий для систем переменного тока 400 В с частотой 50/60 Гц, имеет ступенчатое управление нагрузкой с минимальным шагом 1 кВт, что позволяет точно моделировать реальные электрические нагрузки для дизельных/газовых генераторов, систем ИБП и солнечных инверторов. Его модульная конструкция упрощает обслуживание, а интеграция компонентов ведущих брендов (контакторы Schneider, ПЛК промышленного класса) гарантирует долгосрочную надежность.
Устройство включает в себя многофункциональный измеритель серии CET PMC для точного отображения напряжения, тока, мощности и частоты в режиме реального времени класса 0,5. Доступен с дополнительным дистанционным управлением через программное обеспечение для ПК или Modbus-RTU (RS485), он легко адаптируется к автоматизированным испытательным средам. Независимо от того, развернут ли этот банк нагрузки в центрах обработки данных, на солнечных фермах или на промышленных предприятиях, он обеспечивает точность и надежность, необходимые для критически важных испытаний электропитания.
|
Параметр |
Спецификация |
|
Модель |
РСТ-200кВт-400В |
|
Тип нагрузки |
Резистивный (чисто резистивный, коэффициент мощности = 1,0) |
|
Номинальное напряжение |
400 В переменного тока/415 В/440 В переменного тока (настраиваемый) |
|
Частота |
50 Гц/60 Гц (автоматическое определение) |
|
Количество фаз |
3-фазный, 4-проводной (3P4W) + заземление (настраиваемый) |
|
Номинальная мощность |
200 кВт при коэффициенте мощности 1,0 |
|
Питание управления (доп.) |
400 В переменного тока (3P4W) или внешнее однофазное напряжение 220 В (выбирается пользователем) |
|
Разрешение шага загрузки |
1 кВт Мин. Шаг Конфигурация: 1кВт + 2кВт×2 + 5кВт + 10кВт×2 + 20кВт + 50кВт×3 Конфигурация шага загрузки полностью настраивается по запросу. |
|
Функции защиты |
Защита от короткого замыкания, защита от перегрузки по току, защита от перенапряжения, защита от отказа вентилятора (блокировка объема воздуха), защита от перегрева (автоматическое отключение нагрузки + сигнализация), аварийная остановка. |
|
Параметры измерения |
Отображение в реальном времени напряжения 3P, тока, активной мощности (кВт), реактивной мощности (квар), полной мощности (кВА), коэффициента мощности, частоты. |
|
Точность отображения |
Класс 0,5 (стандарт МЭК) |
|
Точность загрузки |
±3% (в целом) / ±5% (на шаг) |
|
Метод охлаждения |
Принудительное воздушное охлаждение (нижний впуск/верхний выхлоп или горизонтальное). Автоматический запуск/остановка вентилятора сблокирована с контакторами нагрузки. |
|
Конструкция шасси |
Листовой металл по индивидуальному заказу, холоднокатаная стальная пластина с электростатическим пластиковым напылением. |
|
Уровень защиты IP |
Стандарт: IP20 (в помещении) Опционально: IP23 (защита от капель) / IP54 (защита от атмосферных воздействий на открытом воздухе) |
|
Метод движения |
Верхние подъемные проушины + Нижние каналы для вилочного погрузчика + Усиленные поворотные колеса (опция). |
|
Рабочий цикл |
Непрерывная работа (24/7) |
|
Уровень шума |
≤ 75 дБ на расстоянии 3 метра |
|

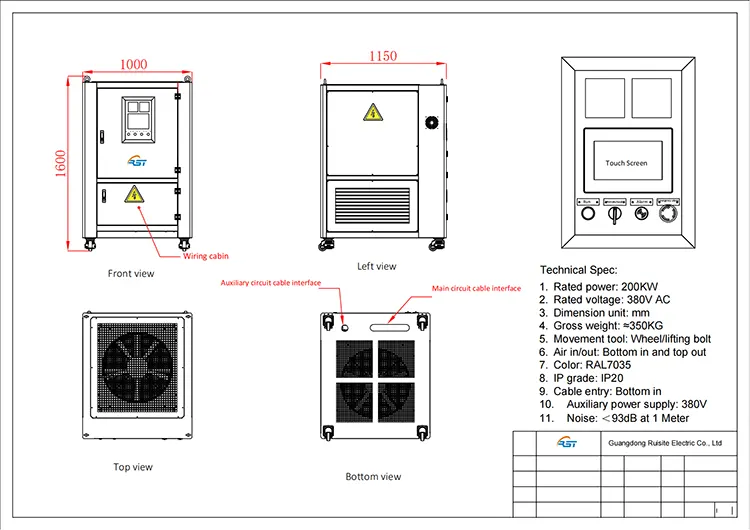

Размеры (Ш×Д×В) |
950 мм × 1150 мм × 1650 мм (настраиваемый) |
|
Масса |
Прибл. 350 кг (в зависимости от опций) |
|
Цвет |
RAL 7035 (серый) / по индивидуальному заказу |
|
Марка метра |
Серия CET (China Electric Tech) PMC или эквивалентный бренд высокого класса. |
|
Основные компоненты |
Контактор: Шнайдер/АББ; ПЛК: Сименс/Дельта; Резистор: сплав Ni-Cr (собственная разработка). |
|
Коммуникация |
RS485 + Modbus-RTU (Стандарт). Ethernet/TCP/IP (опционально). |
|
Список доставки |
Блок нагрузки переменного тока ×1, отчет об испытаниях ×1, инструкция по эксплуатации (на английском языке) ×1, компакт-диск с программным обеспечением ×1, преобразователь RS485 ×1 (для опции дистанционного управления). |
Минимальный шаг 1 кВт позволяет точно моделировать мощность от холостого хода до полной нагрузки 200 кВт, удовлетворяя разнообразные требования к испытаниям: от небольших зарядных устройств до больших генераторных установок.
Быстрые ступенчатые изменения нагрузки (контакторы с электрическим управлением и удержанием) позволяют динамически моделировать реальные условия нагрузки, включая испытания на внезапный сброс нагрузки и анализ переходных процессов.
Используются компоненты всемирно известных брендов: контакторы Schneider/ABB, ПЛК промышленного класса и резистивные элементы из никель-хромового сплава собственной разработки (оболочка из нержавеющей стали, гарантия 3 года).

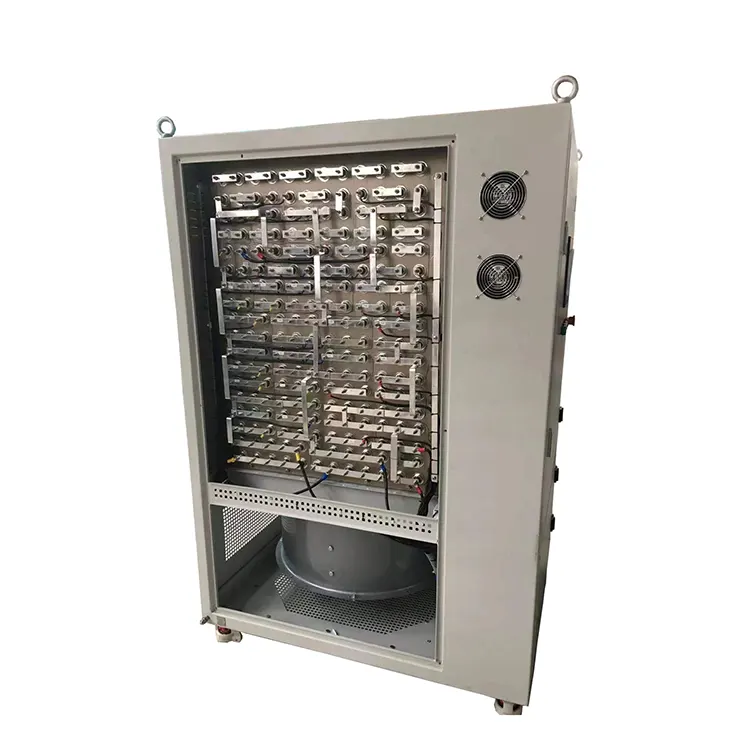

Резистивные элементы установлены в легкодоступных выдвижных лотках. Модульная конструкция упрощает обслуживание, сокращает время простоев и снижает общую стоимость владения.
Стандарт: Кнопочная панель с цифровыми счетчиками;
Опционально: 7-дюймовый цветной сенсорный экран HMI с программируемым логическим контроллером (ПЛК), который позволяет настраивать автоматические последовательности испытаний. Пользователи могут предварительно установить профили нагрузки (несколько шагов с продолжительностью) для полностью автоматизированной проверки генератора.
Мониторинг перегрева с автоматическим отключением нагрузки, обнаружение отказа вентилятора с блокировкой нагрузки, предохранители ответвленной цепи на каждой ступени нагрузки (максимум 50 кВт на ветвь), кнопка аварийной остановки и отдельные отсеки управления/тепловые для предотвращения теплового повреждения чувствительной электроники.
Банк резистивной нагрузки мощностью 200 кВт идеально подходит для ввода в эксплуатацию, испытаний на устойчивость к нагрузке, периодических проверок надежности и предотвращения «мокрого штабелирования» двигателя (накопления несгоревшего топлива) с регулированием минимальной нагрузки. Соответствует стандартам NFPA 110 для систем аварийного резервного электропитания.
Проверяет производительность, время работы (тест на разряд батареи) и эффективность трехфазных ИБП в центрах обработки данных, больницах и объектах критической инфраструктуры.
Испытывает сетевые и автономные инверторы под контролируемыми резистивными нагрузками для проверки выходной мощности, тепловых характеристик и соответствия требованиям сети.
Оценивает производительность аккумуляторов и инверторов в приложениях ESS, включая тестирование циклов зарядки/разрядки и проверку системы.
Обеспечивает надежность источников питания переменного тока и блоков распределения питания (PDU) на производстве, автомобильных заводах и аэрокосмических объектах.
|
Режим управления |
Описание |
|
Местное руководство |
Кнопочные переключатели промышленного класса со светодиодными индикаторами. Каждый этап нагрузки можно включать и выключать вручную. Многофункциональный цифровой счетчик отображает все электрические параметры. |
|
Локальный ПЛК + ЧМИ |
Цветной сенсорный экран диагональю 7 дюймов. Программируемые профили автоматической загрузки, регистрация данных, графики тенденций в реальном времени и экспорт данных через USB. Уровни доступа, защищенные паролем. |
|
Программное обеспечение для удаленного ПК |
Программное обеспечение на базе Windows позволяет полностью управлять банком нагрузки с ноутбука/ПК. Автоматические профили нагрузки, отображение графиков в реальном времени, запись данных и создание отчетов об испытаниях (с возможностью экспорта в Excel/Word/JPG). |
|
Modbus-RTU (RS485) |
Стандартный интерфейс связи для интеграции в системы управления зданием (BMS), SCADA или существующую инфраструктуру автоматизации. Регистры Modbus предназначены для удаленной индикации и сбора данных. |
RST Electric обеспечивает безопасную и своевременную доставку каждого блока резистивной нагрузки 200 кВт:
Защитная упаковка — антистатическая и влагонепроницаемая пленка промышленного класса, помещенная в индивидуальный пенопласт высокой плотности с усиленным фанерным корпусом для устройств, рассчитанных на тяжелые условия эксплуатации.
Структурная фиксация – внутренние распорки и амортизирующие прокладки для предотвращения смещения компонентов или повреждения вибрацией во время транспортировки.
Защита клемм и панели управления – крышки клемм запечатаны термоусадочной крышкой, панель управления обернута пузырчатой пленкой, а угловые защитные приспособления защищают от пыли, влаги и ударов.
Документация — упаковочный лист, отчет о заводских испытаниях, сертификат измерения сопротивления, паспорт термовыключателя/NTC, схема подключения и руководство по установке.
Варианты перевозки –
Экспресс-курьер (DHL/FedEx/UPS) для образцов;
Авиаперевозки небольших и средних партий;
Морские перевозки (20-футовый/40-футовый контейнер) для оптовых заказов с деревянным поддоном и обвязкой для транспортировки вилочным погрузчиком.
Таможня и соблюдение – ящики из фумигированной фанеры экспортного стандарта, соответствующие стандарту ISPM-15 для международной доставки.
Когда высокопроизводительные нагрузочные испытания соответствуют надежности в непрерывной работе, RST Electric справится с этой задачей.
Сертифицированный производитель из Китая, специализирующийся на мощных блоках резистивной нагрузки (1–500 кВт+) для тестирования генераторов, ИБП и аккумуляторов.
Собственная намотка элементов, сварка, сборка и термическая калибровка – полный контроль качества под одной крышей.
Прямые цены с завода с прозрачной структурой, без посредников и скрытых затрат.
Сертифицированные по стандарту ISO 9001:2015 предприятия со специальными производственными линиями для блоков тяжелых грузов.
100% тестирование перед отправкой:
Тест со ступенчатой/непрерывной нагрузкой (0 → 25% → 50% → 75% → 100%)
Сопротивление изоляции и устойчивость к высокому напряжению
Блокировка вентилятора и тепловая защита (отключение при перегреве)
Проверка интерфейса управления (дистанционное/локальное, ПЛК, ПК)
Команда инженеров имеет опыт теплового моделирования, проектирования воздушного потока и калибровки точности шага нагрузки.
Проверенный поставщик для производителей генераторов, интеграторов ИБП, центров обработки данных, верфей и электроэнергетических компаний.
Экспортируется в более чем 40 стран, включая Германию, США, Японию, Австралию и ОАЭ.
Глубокое понимание международных стандартов тестирования:
МЭК 60146, МЭК 61000 (ЭМС)
UL 508A (промышленные панели управления)
NEMA ICS 10, ГБ/Т 13675
|
Особенность |
Параметры |
|
Номинальная мощность |
200 кВт (доступны другие номиналы: 50 кВт/100 кВт/300 кВт/500 кВт) |
|
Тип нагрузки |
Чисто резистивный (PF=1,0) / R-L / R-C по индивидуальному заказу |
|
Напряжение |
400 В переменного тока/415 В/440 В/480 В/690 В (настраиваемый) |
|
Фазы |
3P3W/3P4W + Земля/Однофазный |
|
Разрешение шага загрузки |
1 кВт, 5 кВт, 10 кВт или бесступенчатая (управление SCR) |
|
Режим управления |
Ручной (переключатель/кнопочный) / Дистанционный (сухой контакт) / ПЛК / ПК (RS485 Modbus) |
|
Отображать |
Цифровой (В, А, кВт, Гц, коэффициент мощности, время работы) / сенсорный HMI |
|
Охлаждение |
Принудительная подача воздуха (осевой вентилятор) / Канальная удаленная подача воздуха |
|
Корпус |
IP23 (внутри) / IP54 (снаружи) – защита от атмосферных воздействий с защитой жалюзи |
|
Защита |
Перегрев, отказ вентилятора, блокировка двери, аварийная остановка |
|
Связь |
Camlock/медная шина/заделка кабельных наконечников |
|
Регистрация данных |
Опционально: экспорт через USB/SD-карту/программное обеспечение для ПК для создания отчетов об испытаниях. |
Время выполнения:
Стандартная конфигурация 200 кВт: 15–20 дней.
Полная настройка (ПЛК, сенсорный экран, регистрация данных): 25–35 дней.
Стандартная гарантия 18 месяцев, доступны расширенные опции (до 36 месяцев)
Пожизненная поддержка включает в себя:
Удаленное устранение неполадок и обновление прошивки
Услуга калибровки банка нагрузки (ежегодная ресертификация)
Запасные части (нагревательные элементы, вентиляторы, контакторы) на складе более 10 лет.
Бесплатная техническая консультация для определения размера банка нагрузки, планирования шагового разрешения и разработки процедуры тестирования генератора/ИБП.
