Радиальный цементный резистор

Что отличает радиальный цементный резистор в компактных устройствах высокой мощности?

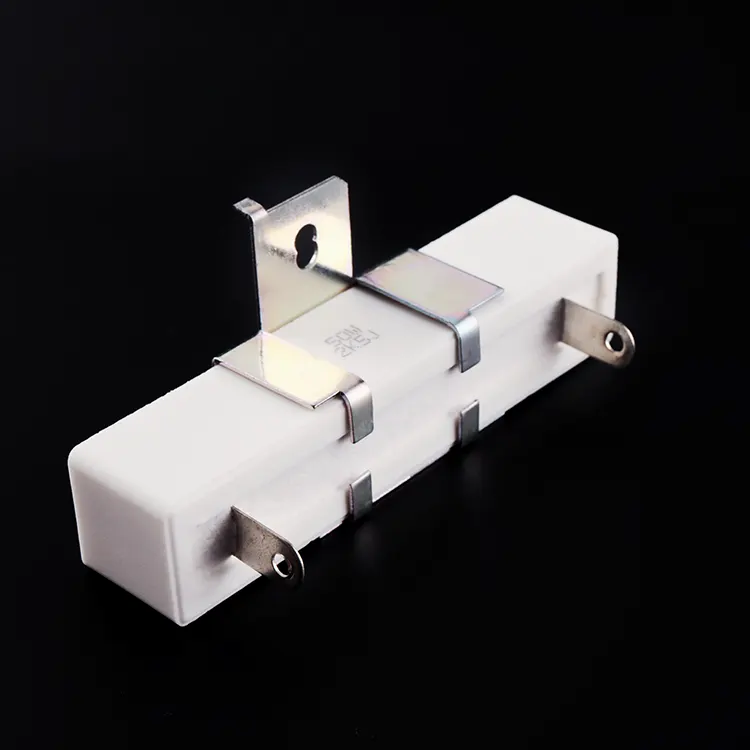

Радиальный цементный резистор от RST Electric заполняет пробел между силовыми резисторами, монтируемыми на печатной плате, и более крупными блоками, монтируемыми на шасси, предлагая компактное, но термически эффективное решение для приложений, требующих высокой рассеиваемой мощности в ограниченном пространстве. В отличие от стандартных осевых или радиальных резисторов, охлаждение которых зависит исключительно от дорожек печатной платы и окружающего воздуха, этот резистор для монтажа на корпусе включает в себя прочные металлические кронштейны, которые позволяют напрямую прикрепить его к радиатору или корпусу металлического оборудования, что значительно улучшает теплопередачу и обеспечивает устойчивую работу при высокой мощности.

Как создается высокомощный цементный резистор, обеспечивающий термическую и механическую надежность?

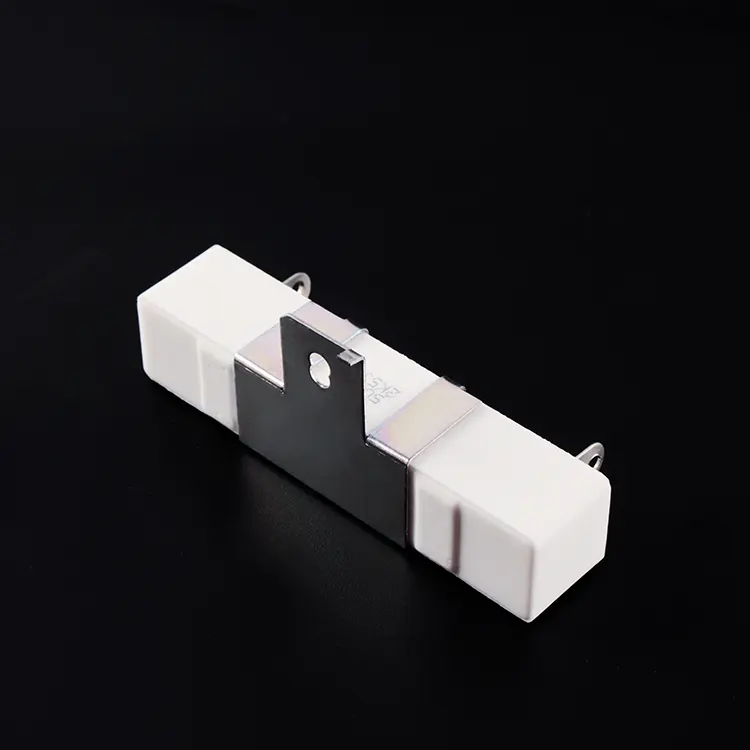

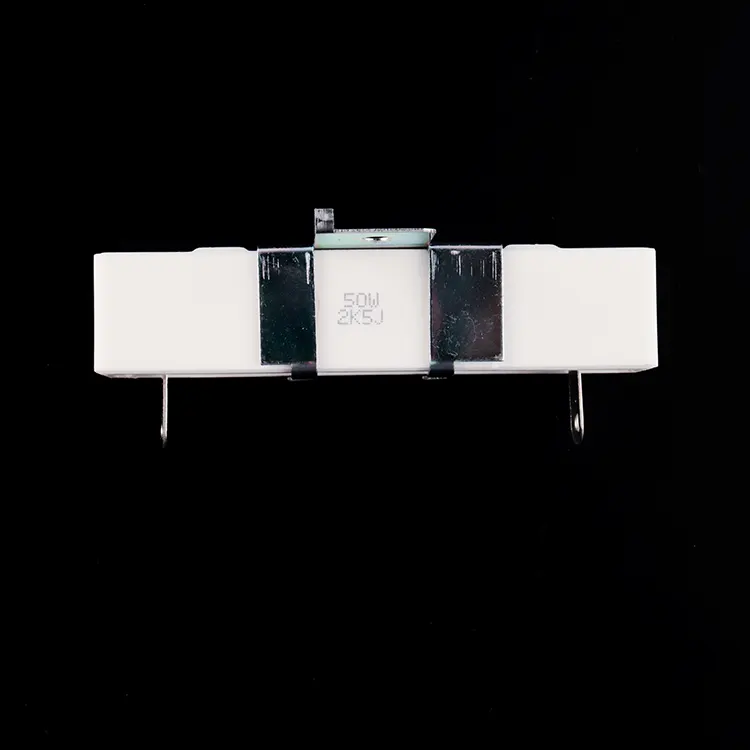

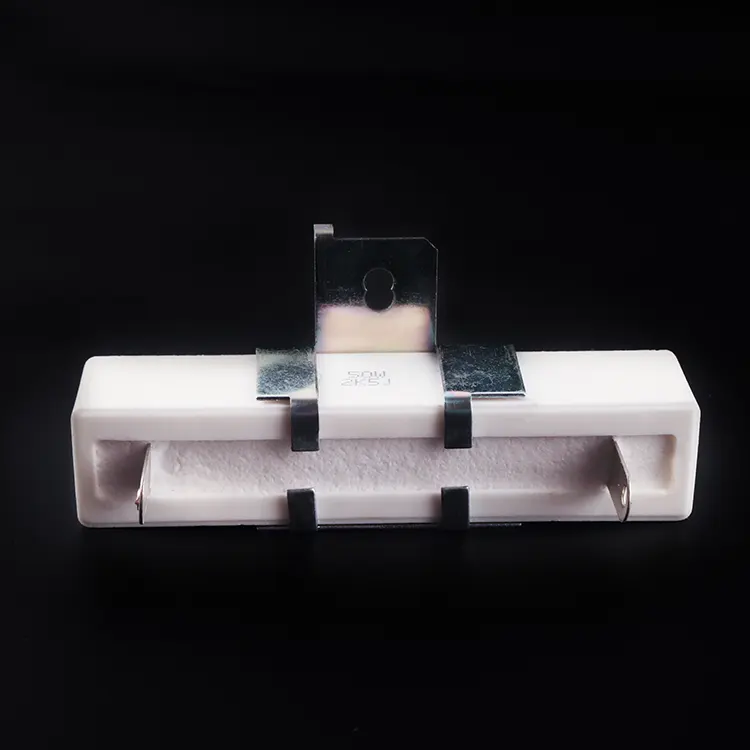

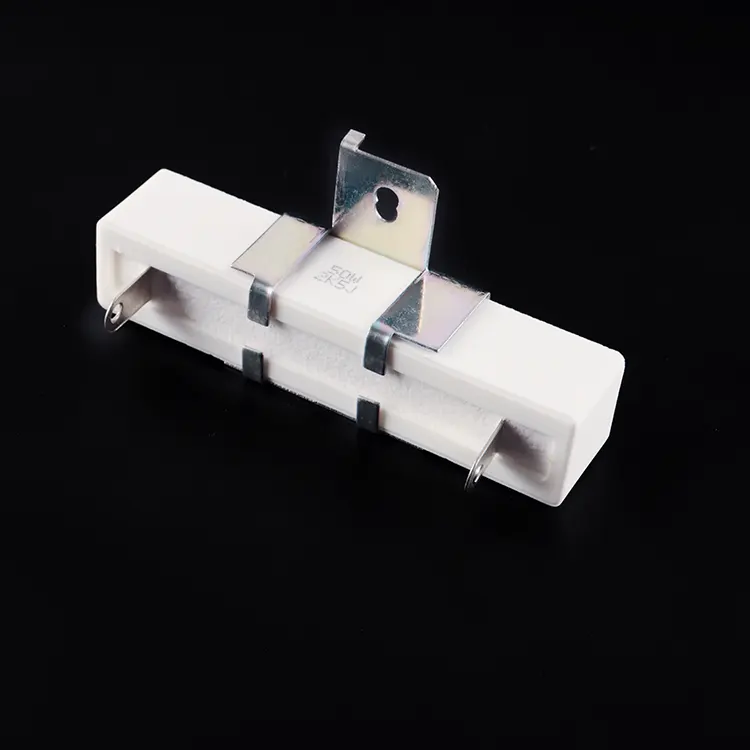

В конструкции этого мощного цементного резистора приоритет отдается теплопроводности и механической стабильности. Резистивный элемент, доступный в конфигурации с проволочной намоткой для приложений с низким сопротивлением и высокими импульсами (до 0,1 Ом) или в металлической пленке для малошумящих требований с высоким сопротивлением (до 100 кОм), заключен в неорганический кварцевый наполнитель и помещен в огнестойкий керамический корпус. Уникальная конструкция SQHG включает как радиальные выводы для электрического подключения, так и встроенные монтажные кронштейны с предварительно просверленными отверстиями (обычно диаметром 4,0 мм) для фиксации винтами или болтами. Этот метод двойного подключения обеспечивает как электрическую целостность, так и механическую безопасность даже в условиях высокой вибрации. Ориентация корпуса горизонтальная, длинная ось резистора параллельна монтажной поверхности, что минимизирует высоту профиля и увеличивает площадь контакта для теплопередачи.

Какие строгие испытания подтверждают долговечность резистора в промышленных условиях?

Каждое изделие проходит строгую проверку качества. Тестирование паяемости обеспечивает покрытие >90% при температуре 260±5°C в течение 2 секунд. Диэлектрическая стойкость проверяется при напряжении 500 В переменного тока в течение 5 секунд без пробоя. Температурный коэффициент поддерживается на уровне ≤ ±250 ppm/°C. Циклическое изменение температуры от -55°C до +200°C подтверждает структурную целостность, а испытания на долговечность при номинальном напряжении в течение 1000 часов подтверждают долгосрочную надежность. Испытание на перегрузку при 10-кратной номинальной мощности (проволочная обмотка) или 5-кратной номинальной мощности (металлическая пленка) подтверждает импульсную способность. Являясь надежным производителем радиальных цементных резисторов в Китае, компания RST Electric объединяет более чем 10-летний опыт работы в области силовых резисторов с прецизионным производством, чтобы поставлять компоненты, обеспечивающие надежный терморегулирование в промышленном и коммерческом оборудовании.

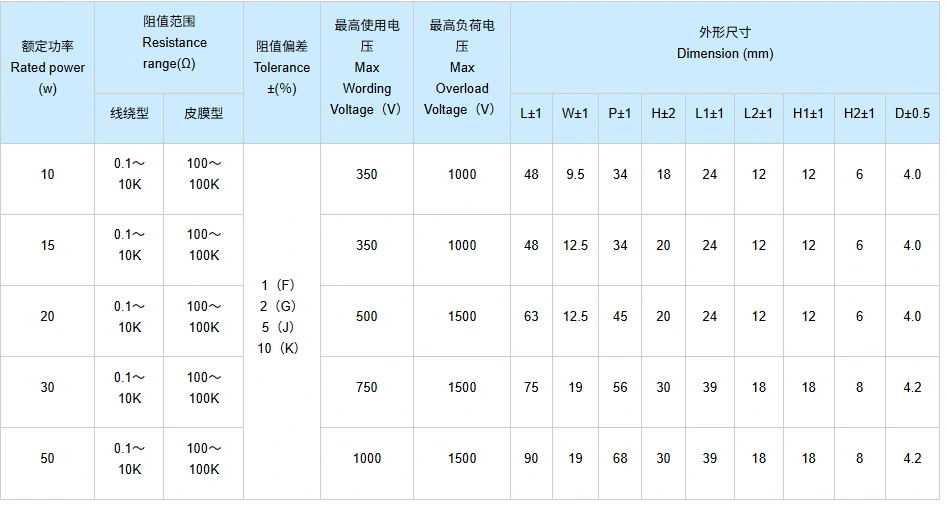

Техническая спецификация

Каковы преимущества этого продукта?

1. Встроенные монтажные кронштейны. Встроенные металлические кронштейны с предварительно просверленными отверстиями (4,0–4,2 мм) обеспечивают надежное крепление к корпусу или радиаторам, максимизируя теплопередачу.

2. Высокая плотность мощности — до 50 Вт в компактном прямоугольном корпусе, идеально подходит для приложений, где пространство на плате ограничено, но требования к рассеиваемой мощности высоки.

3. Двойное электрическое и механическое окончание. Радиальные выводы обеспечивают паяные соединения, а кронштейны обеспечивают механическую поддержку, снижая нагрузку на паяные соединения печатной платы.

4. Улучшенный температурный коэффициент – ≤ ±250 ppm/°C обеспечивает стабильные значения сопротивления во всем диапазоне рабочих температур.

5. Огнестойкий керамический корпус – заключен в неорганический кремнеземный наполнитель внутри керамического корпуса для превосходного рассеивания тепла, электрической изоляции и механической защиты.

6. Широкий диапазон сопротивления – версия с проволочной обмоткой до 0,1 Ом для измерения сильного тока; металлопленочный вариант до 100 кОм для деления напряжения.

7. Работа при высоких температурах. Непрерывная работа при температуре корпуса до +200°C с линейным снижением характеристик.

8. Прецизионные допуски – доступны от ±1% до ±10% для удовлетворения требований к жестким схемам или экономичных конструкций.

9. Прочная конструкция – выдерживает вибрацию (50 м/с²) и циклическое изменение температуры (от -55°C до +200°C) без ухудшения производительности.

10. Комплексная проверка качества — 100% тестирование паяемости, диэлектрической прочности и долговечности в соответствии со стандартами IEC 60115.

Применение продукта

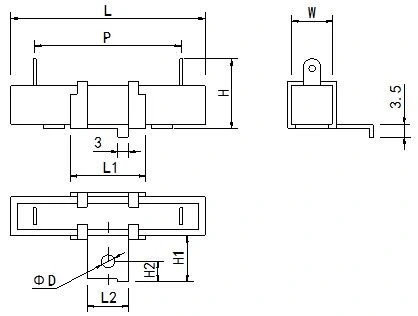

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого радиального цементного резистора:

Мы придаем большое значение безопасности транспортировки каждого керамического резистора. Перед поставкой мы предоставим индивидуальные упаковочные решения в зависимости от размера заказа, чтобы обеспечить целостность продукции на протяжении всего процесса.

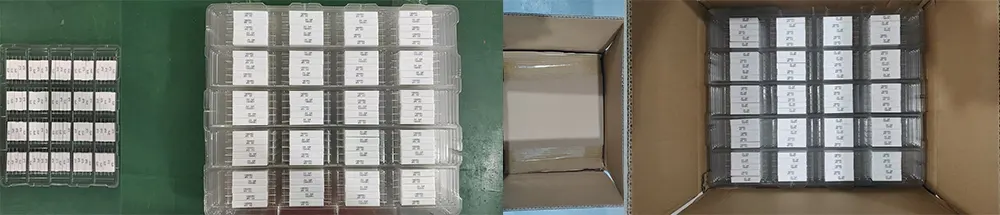

Для регулярных заказов применяется независимый процесс упаковки: каждый резистор сначала полностью покрывается статической электроизоляционной пленкой, а затем помещается в отдельную коробку, чтобы обеспечить адекватную защиту керамического корпуса и опорной конструкции. При крупных покупках для упаковки целых коробок используется гофрокартон, внутри которого имеются пенопластовые перегородки, которые эффективно предотвращают изгиб штифтов и опорную деформацию, обеспечивая точность установки.

В ключевые детали, такие как штифты и опоры, мы дополнительно наполним пенопластовые прокладки для усиления, чтобы они оставались прямыми во время транспортировки и не мешали последующей установке. Каждая партия товара сопровождается упаковочным листом и актом проверки, что способствует быстрой приемке и архивированию товара покупателями.

Способ доставки является гибким и может быть адаптирован к масштабу покупки: небольшие партии могут выбирать международные службы экспресс-доставки, такие как DHL/FedEx/UPS; средние партии подходят для авиаперевозок; Крупномасштабные заказы доставляются по морю, что позволяет сбалансировать стоимость и своевременность.

Перед упаковкой всех керамических резисторов проводятся 100% электрические испытания и проверка внешнего вида, чтобы гарантировать точное соблюдение основных показателей, таких как значения сопротивления, а внешний вид продукта строго контролируется на предмет соответствия пользовательским стандартам, гарантируя, что поставляемая продукция полностью соответствует требованиям использования и соответствия.
