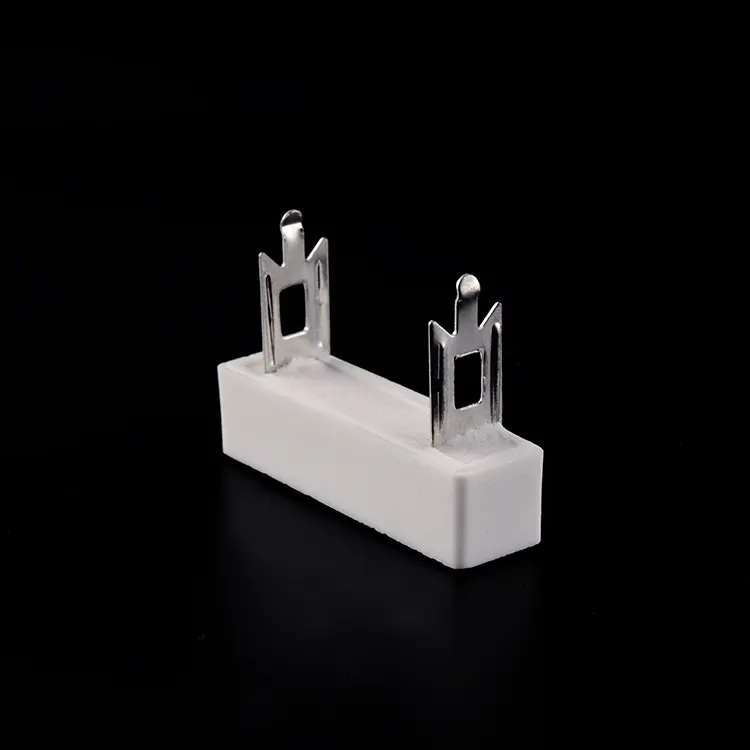

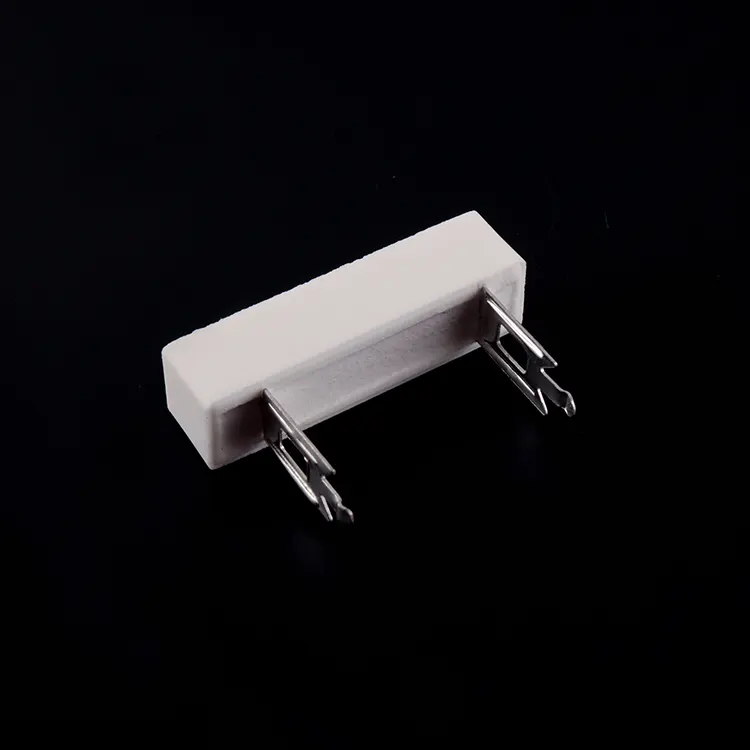

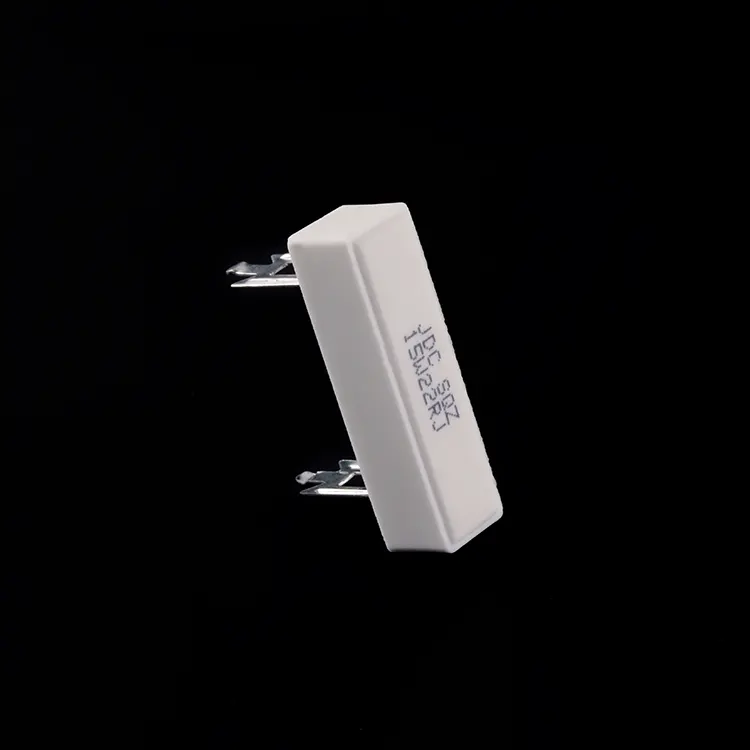

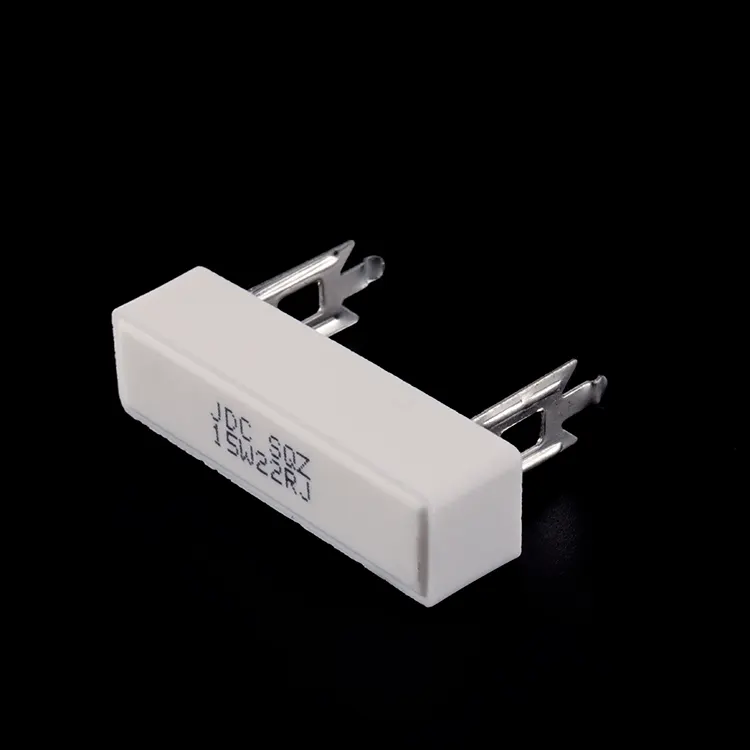

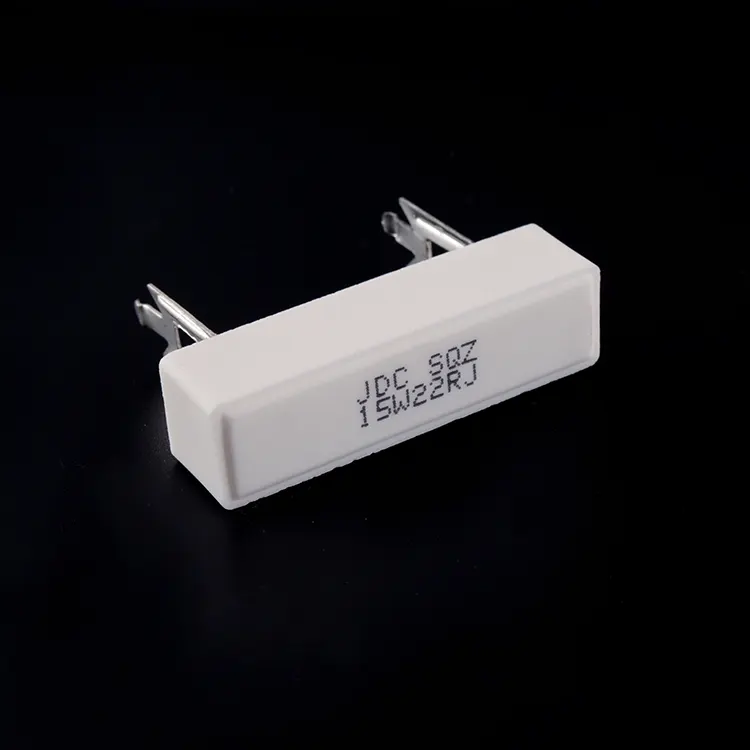

Осевой цементный резистор с проволочной обмоткой

Основное преимущество дизайна и применения

Резистор с осевой цементной проволочной обмоткой от RST Electric предлагает классическое, проверенное временем решение для применений, требующих надежной подачи мощности в стандартной конфигурации с осевыми выводами. В отличие от резисторов с радиальными выводами или резисторов для монтажа на шасси, этот силовой резистор со сквозными отверстиями имеет выводы, выходящие из обоих концов прямоугольного керамического корпуса, что позволяет устанавливать его горизонтально на печатных платах или использовать с стойками для повышенного охлаждения. Эта традиционная осевая ориентация упрощает компоновку печатной платы, облегчает автоматическую установку и упрощает замену при обслуживании на месте.

Структурная конструкция и универсальный диапазон мощности

Конструкция этого резистора в керамическом корпусе подчеркивает тепловые характеристики и механическую целостность. Резистивный элемент, доступный в проволочной конструкции для высокой импульсной способности и низких значений сопротивления (до 0,1 Ом) или в металлической пленке для низкого шума и высоких значений сопротивления (до 100 кОм), точно наматывается или наносится на керамическую подложку, затем инкапсулируется в неорганический кремнеземный наполнитель и помещается в огнестойкий керамический корпус. Прямоугольный профиль обеспечивает стабильное размещение, а осевые выводы обеспечивают надежное удержание паяного соединения. Серия SQZ охватывает широкий диапазон мощности — от 5 Вт для компактных блоков питания до 100 Вт для промышленных приводов, что делает ее универсальным выбором для самых разных приложений.

Комплексная гарантия качества и производственная экспертиза

Каждое изделие проходит комплексную проверку качества. Тестирование паяемости обеспечивает покрытие >90% при температуре 260±5°C в течение 2 секунд. Диэлектрическая стойкость проверяется при напряжении 500 В переменного тока в течение 5 секунд без пробоя. Температурный коэффициент поддерживается на уровне ≤ ±250 ppm/°C. Циклическое изменение температуры от -55°C до +200°C подтверждает структурную целостность, а испытания на долговечность при номинальном напряжении в течение 1000 часов подтверждают долгосрочную надежность. Испытание на перегрузку при 10-кратной номинальной мощности (проволочная обмотка) или 5-кратной номинальной мощности (металлическая пленка) подтверждает импульсную способность. Являясь надежным производителем осевых цементно-проволочных резисторов в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки силовых резисторов с прецизионным производством, чтобы поставлять компоненты, обеспечивающие надежную работу как в условиях крупносерийного производства, так и в условиях эксплуатации на местах.

Техническая спецификация

Преимущества продукта

1. Стандартная конфигурация осевых выводов. Выводы выходят из обоих концов прямоугольного корпуса, что обеспечивает монтаж печатной платы через сквозное отверстие, монтаж на стойке или установку на основе гнезда.

2. Широкий диапазон мощности – от 5 до 100 Вт в одной серии, охватывающий разнообразные применения: от компактных источников питания до промышленных приводов.

3. Технология двойного элемента — вариант с проволочной обмоткой для высокой импульсной мощности (10-кратная перегрузка) и низкого сопротивления (0,1 Ом); Вариант с металлической пленкой для низкого шума и высокого сопротивления (100 кОм).

4. Огнестойкий керамический корпус – заключен в неорганический кварцевый наполнитель внутри керамического корпуса для превосходного рассеивания тепла, электрической изоляции и механической защиты.

5. Работа при высоких температурах. Непрерывная работа при температуре поверхности до +200°C с линейным снижением характеристик для безопасного использования.

6. Низкий температурный коэффициент – ≤ ±250 ppm/°C обеспечивает стабильные значения сопротивления во всем диапазоне рабочих температур.

7. Прецизионные допуски – доступны от ±1% до ±10% для удовлетворения требований к жестким схемам или экономичных конструкций.

8. Прочность вывода — испытание на растяжение 10 Н обеспечивает надежный монтаж через отверстие и целостность паяного соединения.

9. Комплексная проверка качества — 100% тестирование паяемости, диэлектрической прочности и долговечности в соответствии со стандартами IEC 60115.

10. Стандартизированный корпус. Согласованные размеры для всех номинальных мощностей упрощают компоновку печатных плат и управление запасами.

Применение продукта

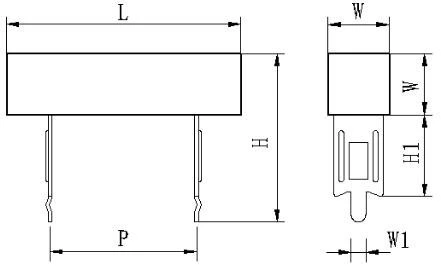

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого резистора с проволочной обмоткой из цемента:

● Упаковка большими партиями: резисторы упаковываются в антистатические пластиковые пакеты с прокладкой из пенопласта, а затем помещаются в гофрированные картонные коробки, чтобы предотвратить изгиб выводов и повреждение керамики.

● Защита выводов: Осевые выводы удерживаются прямо с помощью торцевых заглушек или пенопластовых полосок.

● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.

● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.

Все устройства проходят 100% электрические испытания и визуальный осмотр перед упаковкой, чтобы убедиться, что они соответствуют указанным значениям сопротивления и косметическим стандартам.

Что касается РСТ Электрик

Как профессиональный производитель с более чем десятилетним опытом работы в области резисторов, RST Electric специализируется на исследованиях и производстве резисторов с осевой цементной проволочной обмоткой. Благодаря накопленному зрелому технологическому опыту компания стала надежным поставщиком в отрасли. Мы обладаем полностью независимыми производственными возможностями, независимо выполняя весь процесс от намотки проволоки, нанесения металлической пленки до упаковки и испытаний. Мы строго контролируем каждый шаг, чтобы обеспечить стабильное и однородное качество продукции.

У нас есть производственная база, сертифицированная по стандарту ISO 9001, оснащенная специальной линией по производству керамических резисторов с осевыми выводами. Каждый резистор проходит комплексные электрические испытания, охватывающие основные показатели, такие как значение сопротивления, диэлектрические свойства и изоляция. В то же время соответствующие испытания, такие как циклическое изменение температуры и долговечность, проводятся в строгом соответствии со стандартом IEC 60115 для обеспечения надежности продукта.

Мы принимаем модель прямых поставок с завода, без каких-либо наценок среднего уровня. Цены прозрачны и разумны, что позволяет клиентам получать высококачественную продукцию по выгодной цене. Используя наш обширный отраслевой опыт, мы можем предложить гибкие услуги по настройке, охватывающие различные параметры, такие как мощность, значение сопротивления, допуск, TCR и т. д. Кроме того, мы можем предоставить индивидуальные варианты настройки, такие как намотка катушки без индукторов и формирование выводного провода в соответствии с требованиями заказчика.

Наша продукция продается по всему миру в более чем 40 странах и применяется в различных областях, таких как источники питания, приводы двигателей и бытовая электроника. Мы также предлагаем 12-месячную гарантию, удаленную диагностику неисправностей, поставку запасных частей и профессиональную техническую поддержку. Наша команда экспертов может предоставить рекомендации по интеграции продуктов для полного удовлетворения разнообразных потребностей различных клиентов. Благодаря профессионализму и надежности мы завоевали признание клиентов по всему миру.
