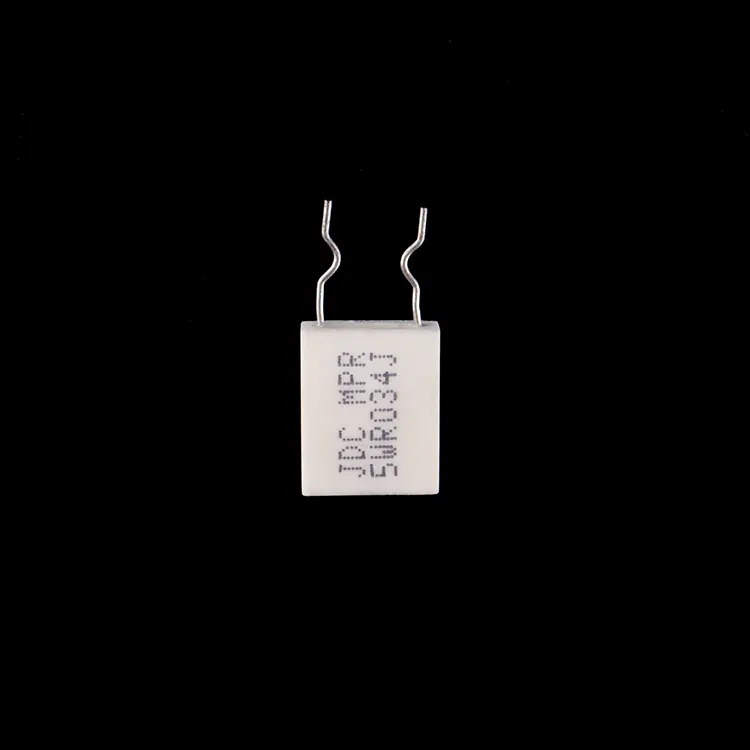

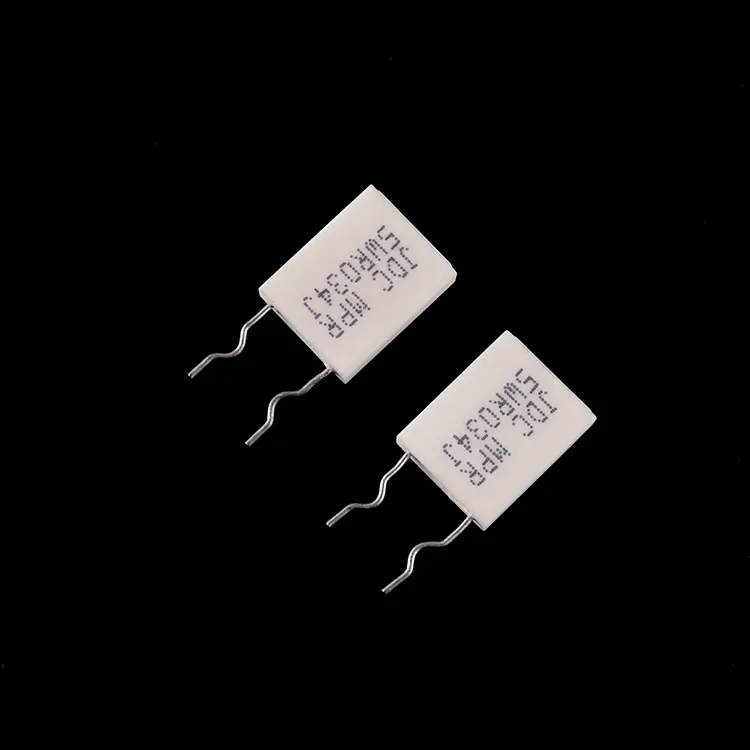

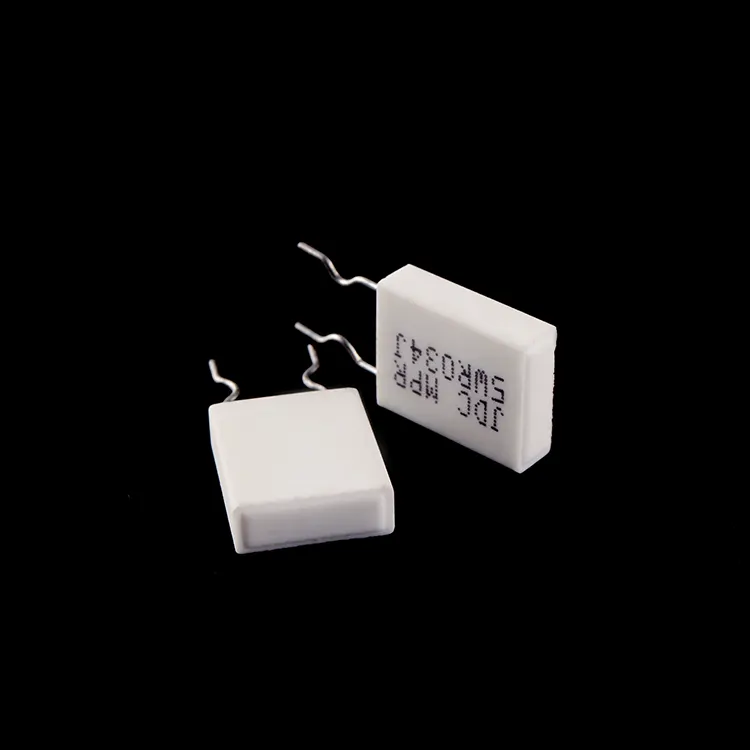

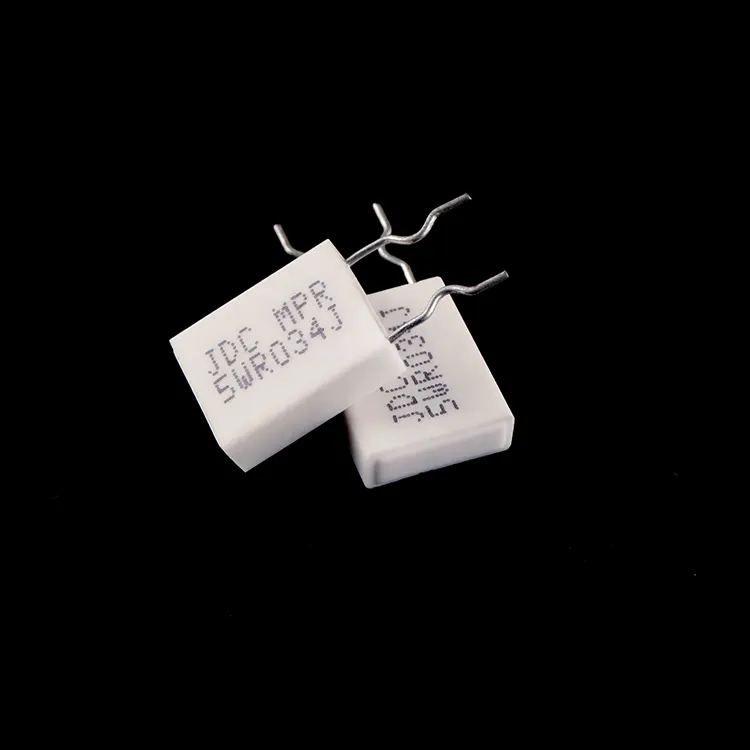

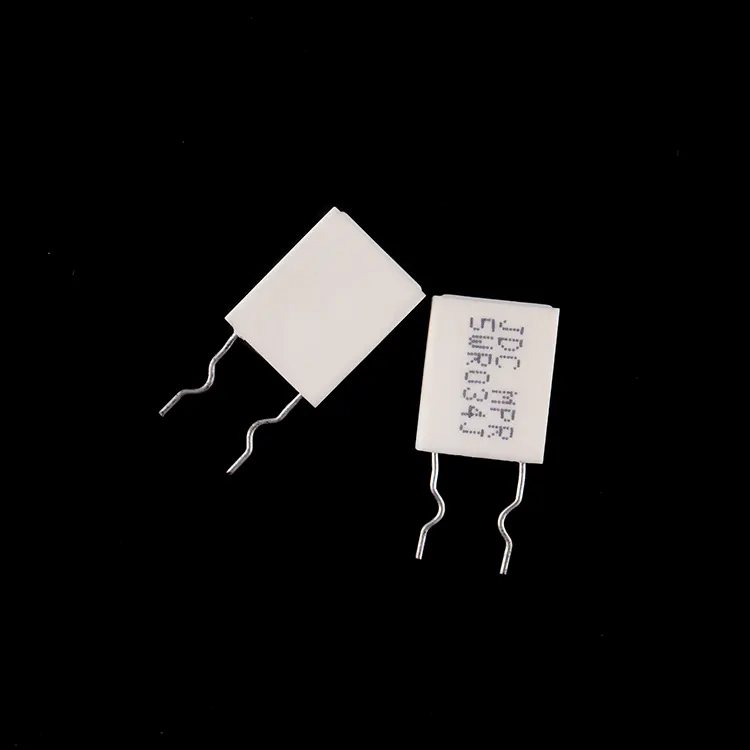

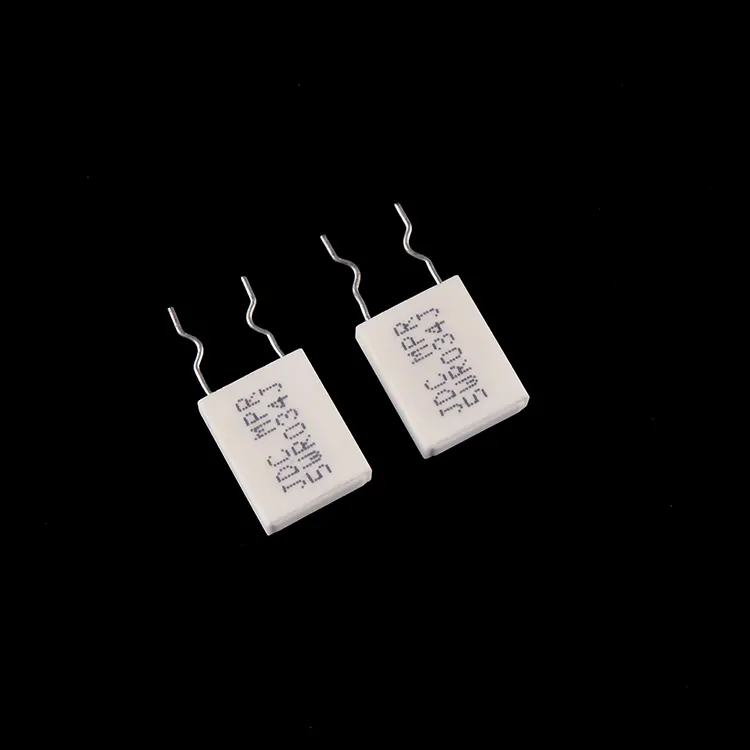

Безиндуктивный металлический пластинчатый резистор от RST Electric удовлетворяет острую потребность современной силовой электроники: потребность в резисторах с низкой индуктивностью и способностью выдерживать большие импульсы, которые не вызывают сдвиг фазы или скачки напряжения в схемах быстрого переключения. В отличие от обычных резисторов с проволочной обмоткой, которые по своей природе обладают значительной индуктивностью благодаря своему спиральному элементу, в этом резисторе с низкой индуктивностью используется плоский металлический пластинчатый элемент, который минимизирует магнитные поля и паразитную индуктивность, что делает его идеальным для снабберных цепей, измерения тока в импульсных источниках питания и выходных цепей в высокочастотных усилителях.

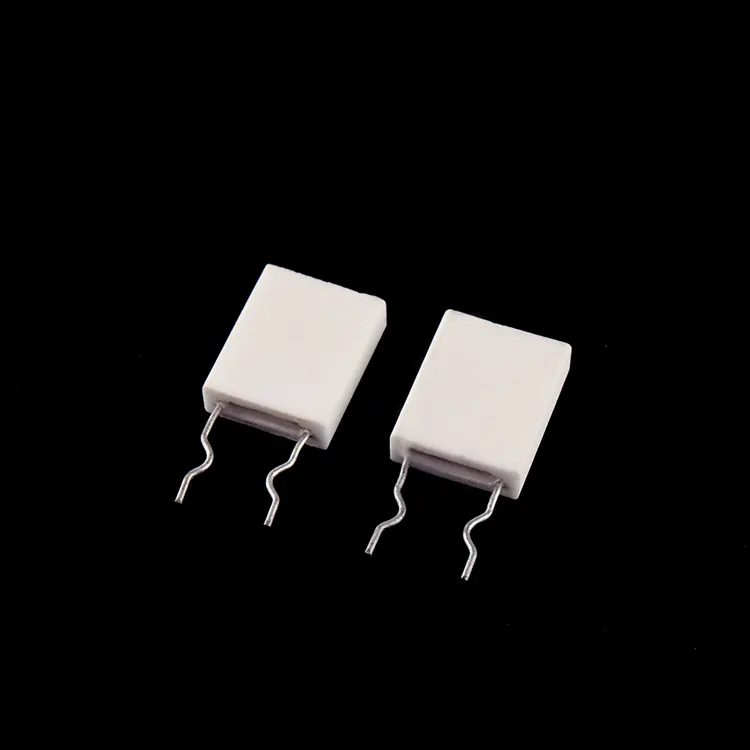

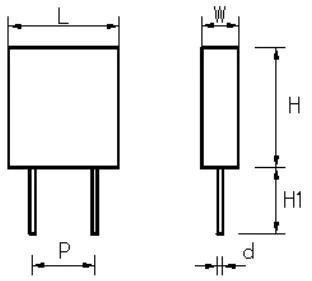

Конструкция этого металлического пластинчатого резистора подчеркивает как электрические характеристики, так и механическую надежность. Резистивный элемент состоит из точно протравленной или штампованной пластины из металлического сплава, выбранной из-за ее низкого температурного коэффициента и отличных характеристик обработки импульсов. Этот элемент заключен в неорганический кварцевый наполнитель и помещен в огнестойкий керамический корпус, обеспечивающий теплопроводность, электрическую изоляцию и защиту от воздействия окружающей среды. Серия MPR предлагает две базовые конфигурации: одноэлементные блоки (2 Вт, 3 Вт, 5 Вт, 10 Вт) для стандартных приложений и многоэлементные комбинированные блоки (2+2, 3+3, 5+5, 7+7), которые объединяют два согласованных резистора в одном корпусе, экономя место на плате и обеспечивая согласованное тепловое отслеживание для дифференциальных датчиков или двухтактных схем.
Электрические характеристики подтверждены строгими испытаниями. Испытание на перегрузку проводится при 2,5-кратной номинальной мощности в течение 5 секунд (меньше, чем при проволочной обмотке, из-за планарной конструкции, что отражает его предполагаемое использование для измерения в установившемся режиме, а не для высокоэнергетического торможения). Температурный коэффициент поддерживается на уровне ≤ ±250 ppm/°C, что обеспечивает стабильные показания в любых условиях эксплуатации. Испытания на долговечность при номинальном напряжении в течение 1000 часов подтверждают долгосрочную надежность. Являясь надежным производителем безиндуктивных металлических пластинчатых резисторов в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки силовых резисторов с прецизионным производством, чтобы поставлять компоненты, которые обеспечивают точную работу с низкими искажениями в высокочастотных и импульсных приложениях.
|

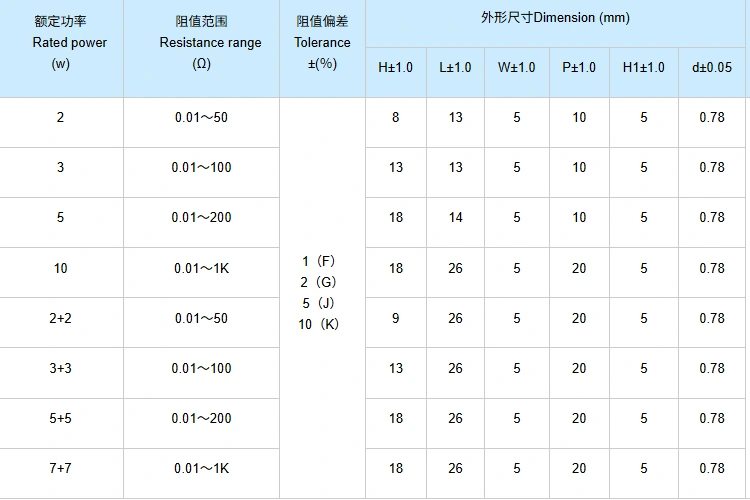

Параметр |
Спецификация |
|
Ряд |
MPR (металлический пластинчатый резистор) |
|
Номинальная мощность (одиночный) |
2 Вт, 3 Вт, 5 Вт, 10 Вт |
|
Номинальная мощность (комбинированная) |
2W+2W, 3W+3W, 5W+5W, 7W+7W (два согласованных элемента в упаковке) |
|
Диапазон сопротивления |
0,01 Ом – 1 кОм (в зависимости от модели) |
|
Толерантность |
±1% (Ф), ±2% (Г), ±5% (Дж), ±10% (К) |
|
Температурный коэффициент (TCR) |
<±250 частей на миллион/°C |
|
Максимальное рабочее напряжение |
Зависит от сопротивления (P×R)¹/² |
|
Возможность перегрузки |
2,5 × номинальная мощность в течение 5 секунд |
|
Диэлектрическое выдерживаемое напряжение |
500 В переменного тока в течение 5 секунд |
|
Сопротивление изоляции |
≥ 100 МОм при 500 В постоянного тока |
|
Диапазон рабочих температур |
от -55°С до +200°С |
|
Материал корпуса |
Огнестойкая керамика |
|
Инкапсуляция |
Неорганический кремнеземный наполнитель |
|
Прекращение действия |
Осевые выводы из луженой меди |
|
Сила свинца |
Испытание на растяжение 10 Н, видимых повреждений нет. |
|
Индуктивность |
Сверхнизкий (неиндуктивная конструкция) |
|
Согласие |
РоХС, CE |
|
Параметр |
Спецификация |
|
Ряд |
MPR (металлический пластинчатый резистор) |
|
Номинальная мощность (одиночный) |
2 Вт, 3 Вт, 5 Вт, 10 Вт |
|
Номинальная мощность (комбинированная) |
2W+2W, 3W+3W, 5W+5W, 7W+7W (два согласованных элемента в упаковке) |
|
Диапазон сопротивления |
0,01 Ом – 1 кОм (в зависимости от модели) |
|
Толерантность |
±1% (Ф), ±2% (Г), ±5% (Дж), ±10% (К) |
|
Температурный коэффициент (TCR) |
≤ ±250 частей на миллион/°C |
|
Максимальное рабочее напряжение |
Зависит от сопротивления (P×R)¹/² |
|
Возможность перегрузки |
2,5 × номинальная мощность в течение 5 секунд |
|
Диэлектрическое выдерживаемое напряжение |
500 В переменного тока в течение 5 секунд |
|
Сопротивление изоляции |
≥ 100 МОм при 500 В постоянного тока |
|
Диапазон рабочих температур |
от -55°С до +200°С |
|
Материал корпуса |
Огнестойкая керамика |
|
Инкапсуляция |
Неорганический кремнеземный наполнитель |
|
Прекращение действия |
Осевые выводы из луженой меди |
|
Сила свинца |
Испытание на растяжение 10 Н, видимых повреждений нет. |
|
Индуктивность |
Сверхнизкий (неиндуктивная конструкция) |
|
Согласие |
РоХС, CE |
1. Неиндуктивная конструкция. Плоский металлический пластинчатый элемент минимизирует паразитную индуктивность, что позволяет использовать его в высокочастотных цепях (например, импульсных источниках питания, радиочастотных усилителях) без внесения фазового сдвига или перенапряжения.
2. Возможность сверхнизкого сопротивления – доступно от 0,01 Ом, что делает неиндуктивный металлический пластинчатый резистор идеальным для сильноточного измерения, шунтирования и низкоомного распределения мощности.
3. Низкий температурный коэффициент — ≤ ± 250 ppm/°C обеспечивает стабильные значения сопротивления во всем диапазоне рабочих температур для точного измерения тока.
4. Огнестойкий керамический корпус – заключен в неорганический кварцевый наполнитель внутри керамического корпуса для превосходного рассеивания тепла и электрической изоляции.
5. Двухэлементные комбинированные корпуса. Уникальные конфигурации 2+2, 3+3, 5+5 и 7+7 предлагают два согласованных резистора в одном корпусе, что экономит место на печатной плате и обеспечивает тепловое отслеживание для дифференциальных датчиков или двухтактных схем.
6.Высокая импульсная способность – рассчитана на выдерживание 2,5-кратной номинальной мощности в течение 5 секунд, подходит для ограничения пускового тока и демпферных приложений.
7. Прецизионные допуски – доступны от ± 1% до ± 10% для удовлетворения требований жесткой схемы.
8. Компактный корпус. Низкий профиль (высота 5 мм) и небольшая занимаемая площадь позволяют размещать печатные платы с высокой плотностью размещения.
9. Прочность вывода — испытание на растяжение 10 Н обеспечивает надежный монтаж через отверстие и целостность паяного соединения.
10. Настраиваемое формование. Доступны формование выводов и нестандартные размеры, соответствующие конкретным компоновкам печатных плат или процессам сборки.
|
Промышленность |
Специальное применение |
Описание |
|
Силовая электроника |
Импульсные источники питания |
Измерение тока в первичных и вторичных цепях преобразователей переменного тока в постоянный. |
|
Демпфирующие цепи |
Гашение высокочастотных колебаний в коммутационных сетях MOSFET и IGBT. |
|
|
Моторные приводы |
Измерение тока инвертора |
Низкоомные резисторы для измерения фазного тока в BLDC и сервоприводах. |
|
Схемы плавного пуска |
Ограничение пускового тока для конденсаторов шины постоянного тока. |
|
|
Высокочастотные преобразователи |
Резонансные преобразователи |
Нагрузочные резисторы малой индуктивности для LLC и других резонансных топологий. |
|
РЧ усилители мощности |
Неиндуктивные выходные нагрузки для тестирования и согласования импедансов. |
|
|
Автомобильная электроника |
Системы управления батареями |
Высокоточные токовые шунты для контроля состояния заряда. |
|
Зарядные устройства для электромобилей |
Измерение тока в бортовых и внебортовых системах EVSE. |
|
|
Тестирование и измерение |
Электронные нагрузки |
Прецизионные низкоомные элементы для программируемых нагрузок постоянного тока. |
|
Системы сбора данных |
Шунтирующие резисторы для сильноточных каналов измерения. |
|
|
Аудио оборудование |
Усилители класса D |
Демпфирование выходного фильтра и измерение тока в мощных аудиосистемах. |
|
Активные кроссоверы |
Резисторы малой индуктивности для сетей сигнальных путей. |
|
|
Медицинское оборудование |
Схемы дефибриллятора |
Высокоимпульсные разрядные резисторы для передачи энергии конденсаторной батареи. |
|
Градиентные катушки МРТ |
Измерение тока на быстропереключающихся выходах градиентного усилителя. |

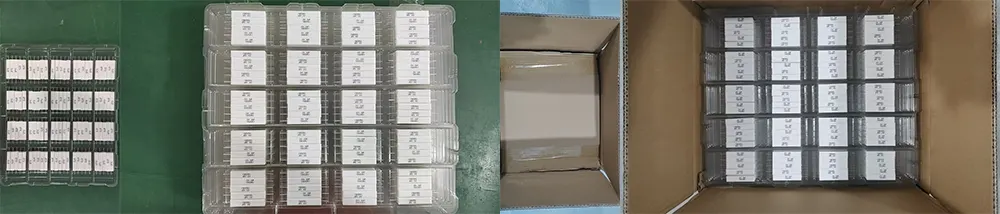

RST Electric обеспечивает безопасную доставку каждого неиндуктивного металлического пластинчатого резистора:
● Массовая упаковка: резисторы упаковываются в блистерную коробку, а затем помещаются в картонные коробки из гофрированного картона, чтобы предотвратить изгиб выводов и повреждение керамики.
● Защита выводов: выводы удерживаются прямо с помощью пенопластовых заглушек или ленты.
● Упаковка совмещенных пар: комбинированные упаковки упаковываются индивидуально, чтобы предотвратить смешивание несовпадающих пар.
● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.
● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.
Все устройства проходят 100% электрические испытания и визуальный осмотр перед упаковкой, чтобы убедиться, что они соответствуют указанным значениям сопротивления и косметическим стандартам.
Когда важны низкая индуктивность и высокочастотные характеристики, компания RST Electric справится с этой задачей.
● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве безиндуктивных металлических пластинчатых резисторов более 10 лет.
● Полный внутренний контроль над штамповкой/травлением элементов, герметизацией и тестированием – обеспечение стабильного качества.
● Прямые цены на каждый резистор MPR с завода, с прозрачной структурой затрат и без посредников.
● Предприятия, сертифицированные по стандарту ISO 9001, со специальными линиями по производству мощных резисторов с низкой индуктивностью.
● 100% электрические испытания (сопротивление, диэлектрика, изоляция) выполняются для каждого устройства.
● Выборочные испытания в соответствии со стандартом IEC 60115, включая циклическое изменение температуры, долговечность и воздействие влажного тепла.
● Опытная команда инженеров, специализирующаяся на измерениях тока и высокочастотных приложениях.
● Проверенный поставщик производителей источников питания, компаний по производству приводов и производителей автомобильной электроники по всему миру.
● Опыт экспорта в более чем 40 стран, включая Германию, США, Японию, Южную Корею, Бразилию и Индию.
● Глубокий опыт в приложениях, требующих сверхнизкой индуктивности и точного измерения тока.
● Номинальная мощность: от 2 до 10 Вт, одиночный; комбинированные конфигурации до 7Вт+7Вт.
● Значения сопротивления: от 0,01 Ом до 1 кОм (доступны специальные значения).
● Допуски: ±1%, ±2%, ±5%, ±10% (доступны пользовательские допуски до ±0,5%).
● TCR: ≤ ±250 ppm/°C (более низкий TCR доступен для требований точности).
● Формирование выводов: прямой/вырезанный и формованный/отстоящий/индивидуальный.
● Комбинированные пакеты: подобранные пары для дифференциального измерения.
● Нестандартные размеры: доступны для специальных макетов печатных плат.
● Стандартное время выполнения: 7–10 дней для стандартных оценок; 10-15 дней для настройки продукта.
● Комплексная документация: протоколы испытаний, сертификаты материалов, декларации RoHS/CE.
● 12-месячная гарантия с дистанционным устранением неисправностей и отправкой запасных частей.
● Доступна техническая поддержка для интеграции в источники питания, приводы и высокочастотные схемы.
