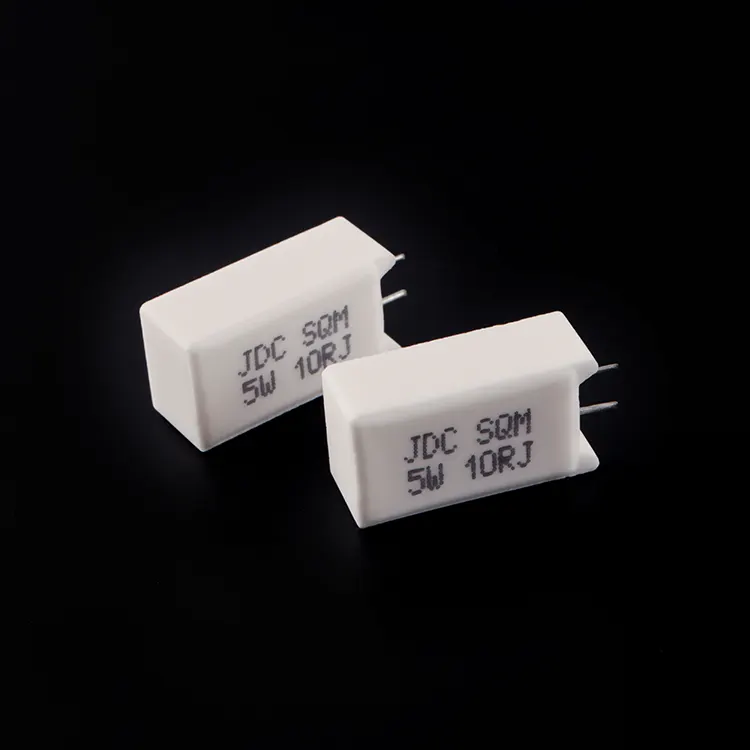

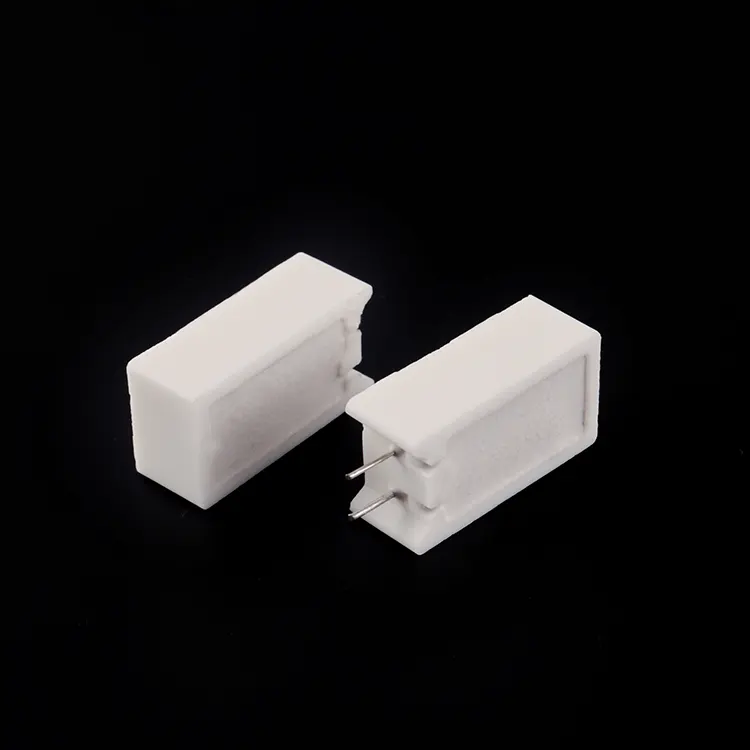

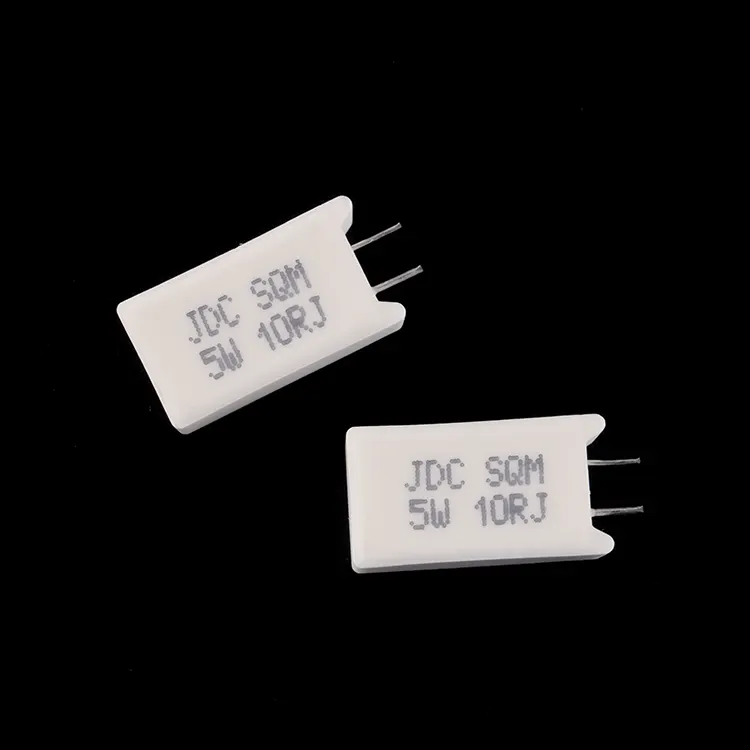

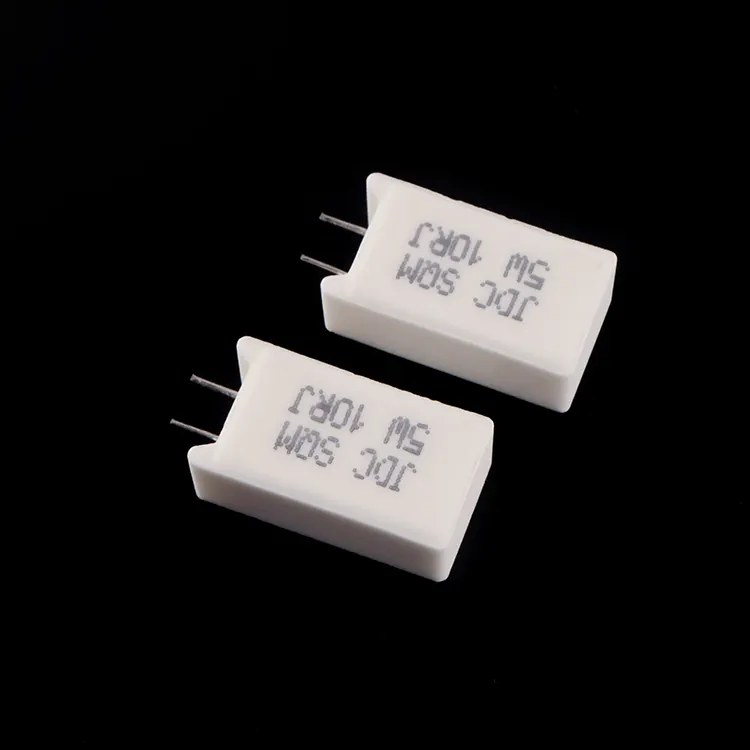

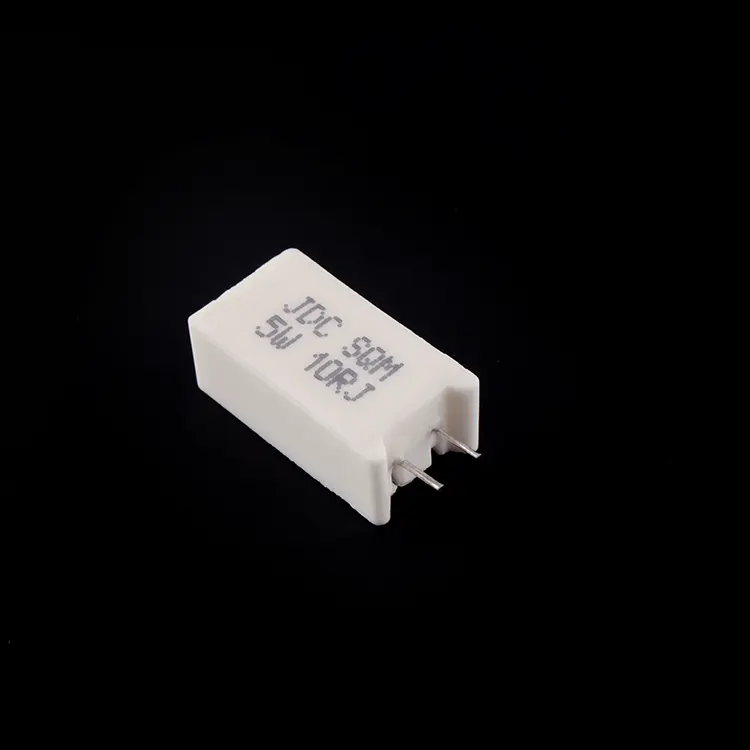

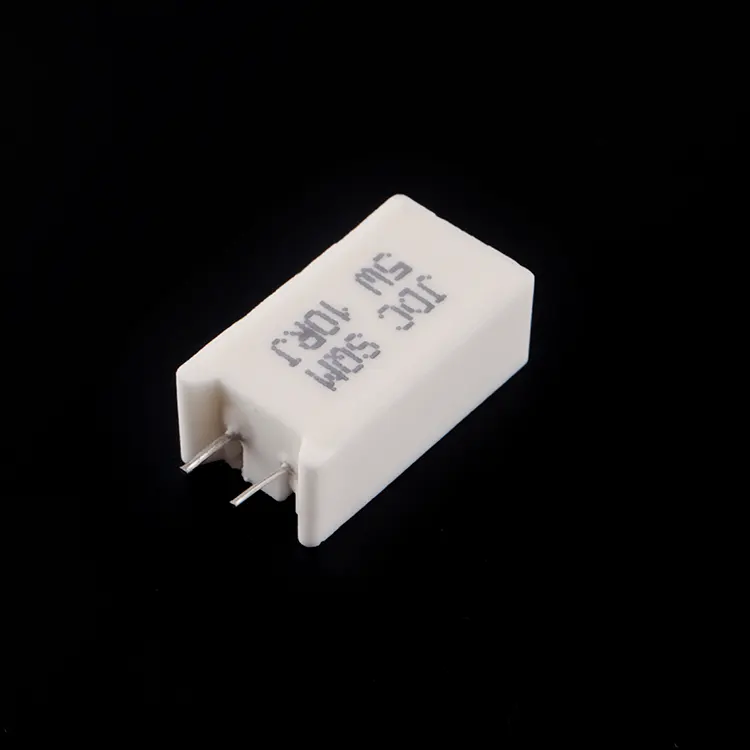

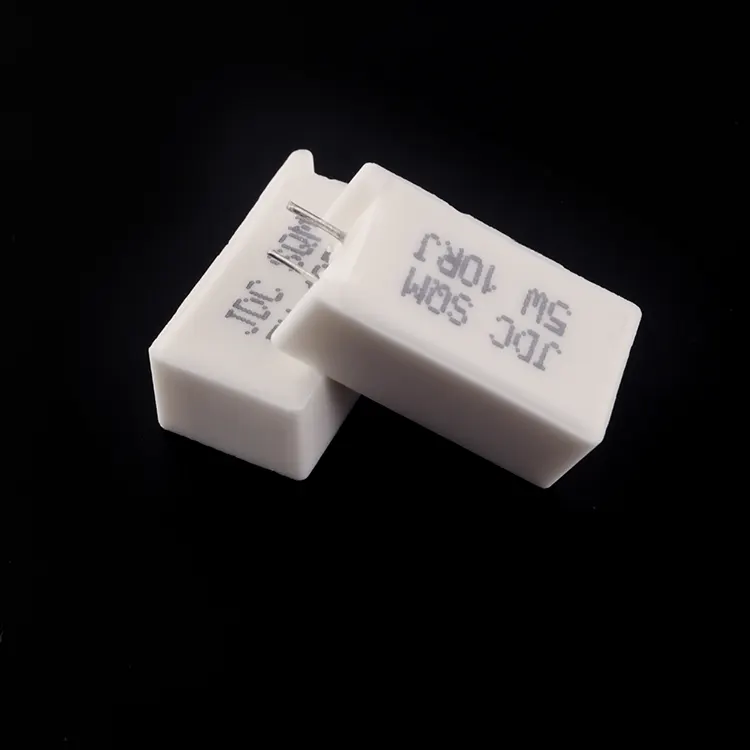

Вертикальный керамический резистор с проволочной обмоткой

Преимущество дизайна

Вертикальный керамический резистор с проволочной обмоткой от RST Electric решает общую задачу современной разработки электроники: обеспечение высокой рассеиваемой мощности в ограниченном пространстве на плате. В отличие от резисторов с горизонтальными осевыми выводами, которые занимают значительную линейную площадь платы, этот радиальный резистор монтируется вертикально, причем выводы выходят из одного конца прямоугольного керамического корпуса, что позволяет ему стоять вертикально. Такая ориентация уменьшает занимаемую площадь на печатной плате на 50–70 % по сравнению с эквивалентными компонентами с осевыми выводами, что делает ее идеальной для плотно упакованных источников питания, приводов двигателей и бытовой электроники.

Конструкция, управление температурным режимом и конфигурации

В конструкции этого резистора в керамическом корпусе приоритет отдается терморегулированию и механической прочности. Резистивный элемент, доступный в проволочной конструкции для высокой импульсной способности (до 0,1 Ом) или в металлической пленке для низкого шума и высокого сопротивления (до 100 кОм), заключен в неорганический кварцевый наполнитель и заключен в огнестойкий керамический корпус. Вертикальная ориентация естественным образом способствует конвекционному охлаждению, а радиальные выводы обеспечивают надежный монтаж через отверстие с превосходной прочностью паяного соединения. Серия SQM включает в себя стандартные вертикальные корпуса, а также две специальные конфигурации: WS (тонкий широкий корпус) и WB (широкий корпус с увеличенным расстоянием между выводами), что обеспечивает гибкость конструкции для различных схем монтажных отверстий и требований к зазору по напряжению.

Проверка качества и производственная экспертиза

Каждый агрегат проходит комплексную валидацию. Тестирование паяемости обеспечивает покрытие >90% при температуре 260±5°C в течение 2 секунд. Диэлектрическая стойкость проверяется при напряжении 500 В переменного тока в течение 5 секунд без пробоя. Температурный коэффициент поддерживается на уровне ≤ ±250 ppm/°C (лучше, чем у стандартных горизонтальных эквивалентов). Циклическое изменение температуры от -55°C до +200°C подтверждает структурную целостность, а испытания на долговечность при номинальном напряжении в течение 1000 часов подтверждают долгосрочную надежность. Испытание на перегрузку при 10-кратной номинальной мощности (проволочная обмотка) или 5-кратной номинальной мощности (металлическая пленка) подтверждает импульсную способность. Являясь надежным производителем вертикальных керамических резисторов в Китае, компания RST Electric объединяет более чем 10-летний опыт работы в области силовых резисторов с прецизионным производством, чтобы поставлять компоненты, которые оптимизируют пространство на плате без ущерба для производительности.

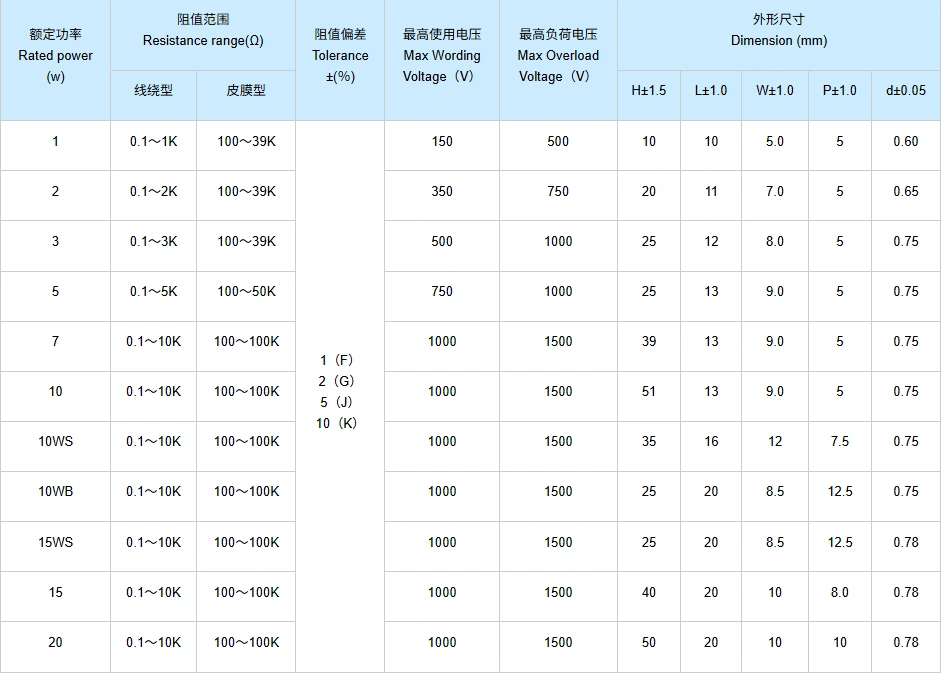

Техническая спецификация

Характеристики продукта вертикального керамического резистора с проволочной обмоткой

1. Компактная вертикальная ориентация. Радиальная конструкция выводов позволяет устанавливать их вертикально, уменьшая занимаемую площадь на печатной плате на 50-70% по сравнению с альтернативами с осевыми выводами.

2. Технология двойного элемента — вариант с проволочной обмоткой для низкого сопротивления (0,1 Ом) и высокой импульсной способности; Вариант с металлической пленкой для низкого уровня шума и высокого сопротивления (100 кОм).

3. Улучшенный температурный коэффициент – ≤ ±250 ppm/°C обеспечивает лучшую стабильность в диапазоне рабочих температур по сравнению со стандартными керамическими резисторами.

4. Огнестойкий керамический корпус – заключен в неорганический кварцевый наполнитель внутри керамического корпуса для превосходного рассеивания тепла, электрической изоляции и механической защиты.

5. Несколько вариантов корпусов: стандартная вертикальная (SQM), узкая (WS) и расширенная (WB) конфигурации для обеспечения гибкости конструкции.

6. Работа при высоких температурах. Непрерывная работа при температуре поверхности до +200°C с линейным снижением характеристик для безопасного использования.

7. Прецизионные допуски – доступны от ±1% до ±10% для удовлетворения требований к жестким схемам или экономичных конструкций.

8. Прочность провода — испытание на растяжение 10 Н обеспечивает надежный монтаж через отверстие и устойчивость к вибрации.

9. Стандартизированное расстояние между выводами — постоянный шаг (5 мм, 7,5 мм, 8 мм, 10 мм, 12,5 мм) позволяет использовать распространенные схемы размещения печатных плат и оборудование для автоматической установки.

Применение продукта

Чертеж и размеры

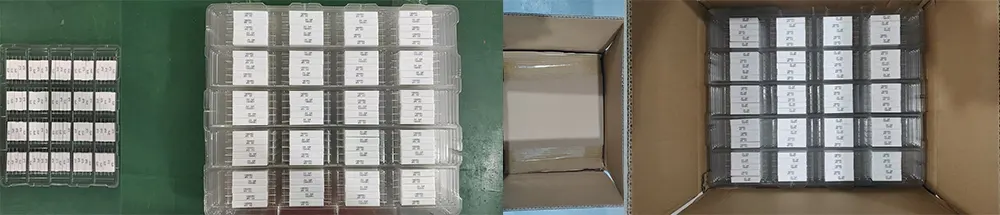

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого вертикального керамического резистора с проволочной обмоткой:

● Упаковка большими партиями: резисторы упаковываются в антистатические пластиковые пакеты с прокладкой из пенопласта, а затем помещаются в гофрированные картонные коробки, чтобы предотвратить изгиб выводов и повреждение керамики.

● Защита выводов: радиальные выводы остаются прямыми и защищены пенопластовыми торцевыми заглушками.

● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.

● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.

Все устройства проходят 100% электрические испытания и визуальный осмотр перед упаковкой, чтобы убедиться, что они соответствуют указанным значениям сопротивления и косметическим стандартам.

О нас

RST Electric — официально сертифицированный производитель в Китае, специализирующийся на производстве вертикальных керамических резисторов с проволочной обмоткой. Мы концентрируемся на решении основной проблемы ограниченного пространства печатных плат в современном электронном дизайне и стремимся предоставлять клиентам по всему миру высокопроизводительные и компактные решения по сопротивлению. Мы являемся профессиональным производителем вертикальных резисторов в отрасли.

На протяжении всего производственного процесса мы достигаем полного самоконтроля процесса. От намотки проволочных компонентов, нанесения металлической пленки до упаковки и окончательной проверки — все это выполняется нашей внутренней командой. Эта модель полного самоуправления процесса обеспечивает стабильность качества продукции и устраняет неравномерность качества, вызванную аутсорсингом отдельных этапов. Мы придерживаемся модели прямых поставок с завода, с прозрачной структурой затрат и отсутствием промежуточных звеньев, что позволяет клиентам приобретать высококачественные резисторы по более выгодным ценам, сохраняя при этом надежную гарантию качества.

Наша производственная база получила сертификат ISO 9001 и оснащена эксклюзивной производственной линией для производства керамических резисторов с радиальными выводами. Производственный процесс стандартизирован и строго контролируется. Каждый вертикальный керамический резистор с проволочной обмоткой подвергается 100% электрическим испытаниям, включая основные показатели, такие как значение сопротивления, диэлектрическая прочность и характеристики изоляции. Мы также проводим выборочные испытания в соответствии со стандартом IEC 60115, включая испытания на циклическое изменение температуры, долговечность и влажность, чтобы гарантировать стабильную работу продукта. Наша команда инженеров имеет большой опыт и специализируется на применении силовых резисторов в условиях ограниченного пространства, обеспечивая профессиональную техническую поддержку нашим клиентам.

Благодаря стабильному качеству продукции и профессиональным услугам мы стали надежным поставщиком для мировых производителей энергетического оборудования, производителей бытовой техники и предприятий промышленного контроля. Наша продукция экспортируется в более чем 40 стран, включая Германию, США, Японию, Южную Корею, Бразилию и Индию. В области применения «большой мощности в небольшом пространстве печатных плат» мы обладаем богатым отраслевым опытом и можем предоставить комплексные услуги по индивидуальной настройке и надежную поддержку доставки. Мы предлагаем 12-месячную гарантию и профессиональное послепродажное обслуживание и стремимся создать долгосрочную ценность для клиентов по всему миру.
