Горизонтальный керамический резистор

Базовый дизайн

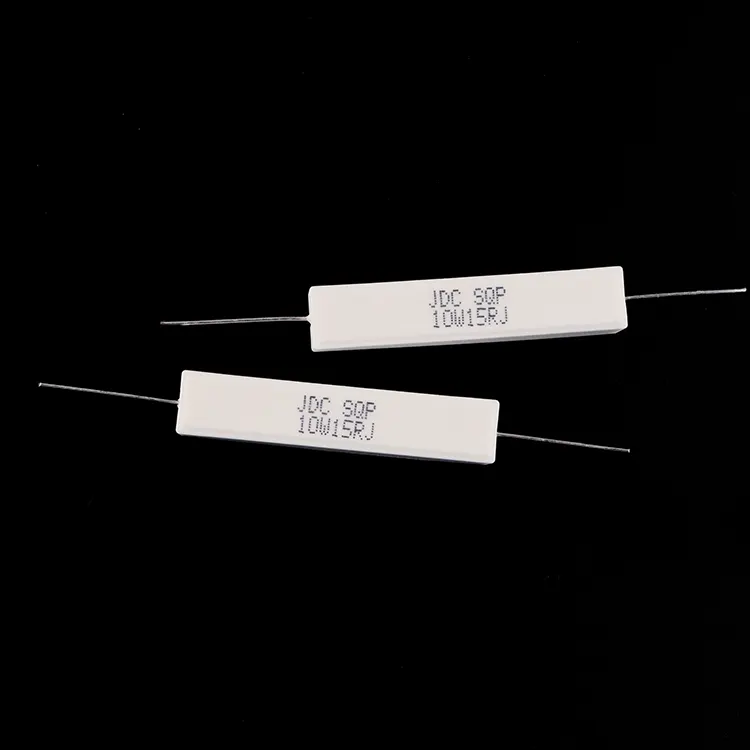

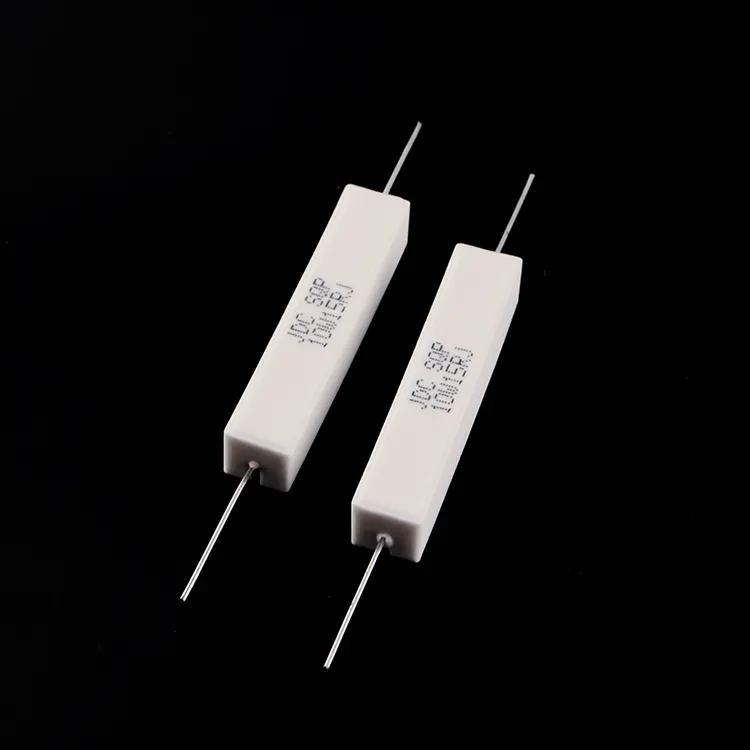

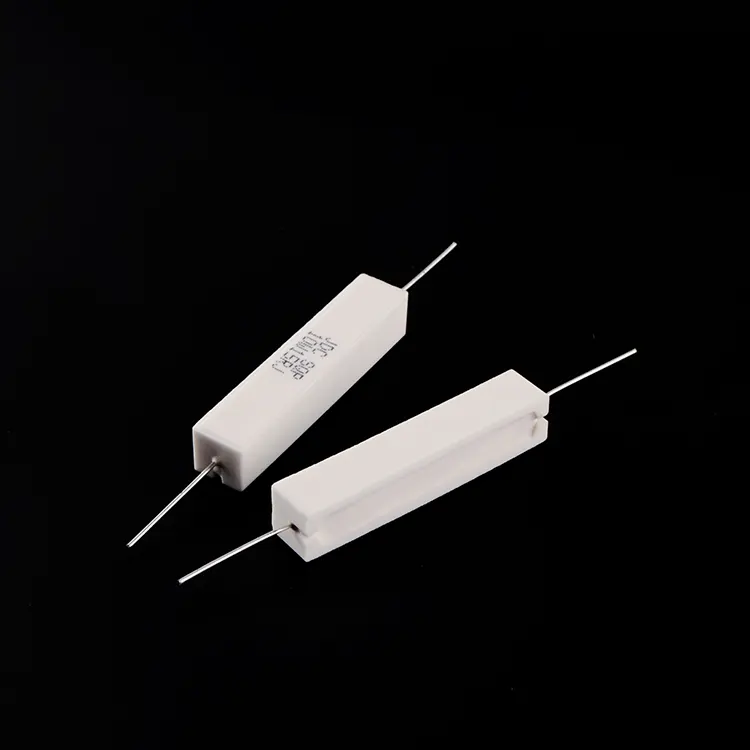

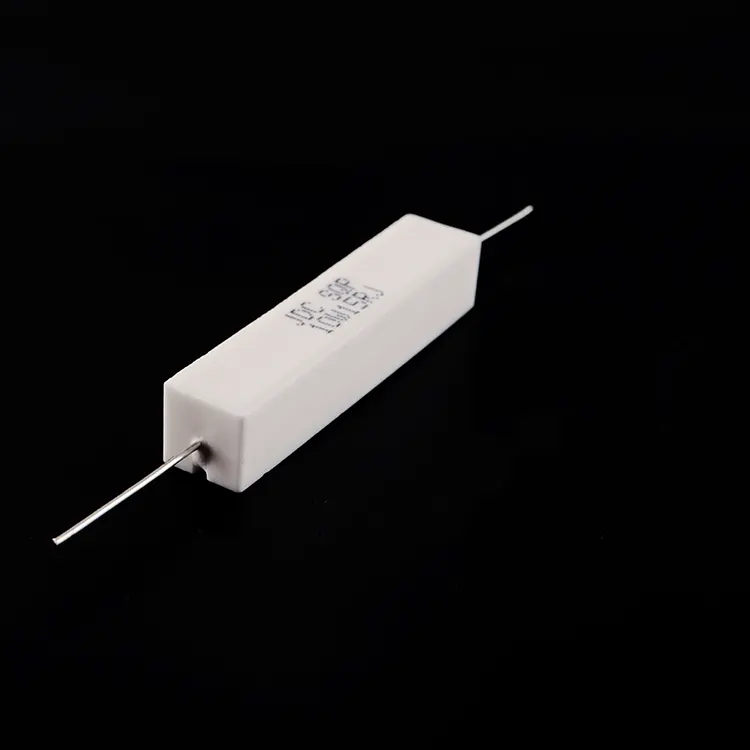

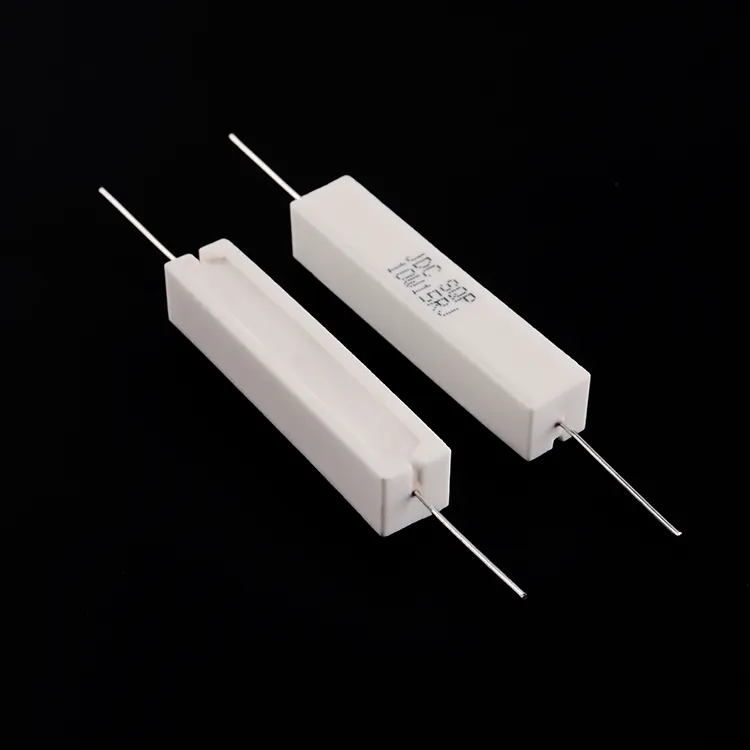

Горизонтальный керамический резистор от RST Electric представляет собой классическое, универсальное семейство компонентов, сочетающее в себе мощность, надежность и экономическую эффективность. Этот керамический силовой резистор, заключенный в прямоугольный керамический корпус с осевыми выводами, предназначен для монтажа через отверстия на печатных платах или на шасси с помощью кронштейнов. Материал корпуса – жаропрочная, огнестойкая керамика – обеспечивает отличную теплопроводность, электроизоляцию и механическую защиту, позволяя резистору непрерывно работать при температуре поверхности до +200°C без деградации.

Технологии внутренних элементов и конструктивные особенности

Внутри серия SQP предлагает две различные технологии элементов: конструкция с проволочной обмоткой для приложений, требующих высокой импульсной мощности и низких значений сопротивления (до 0,1 Ом), и конструкция из металлической пленки для приложений, требующих более низкого уровня шума и более высоких значений сопротивления (до 100 кОм). Обе версии инкапсулированы неорганическим кремнеземным наполнителем, что обеспечивает эффективность теплопередачи и устойчивость к влаге и вибрации. Горизонтальная (осевая) конфигурация выводов упрощает компоновку печатной платы и автоматическую установку, а плоская прямоугольная форма обеспечивает стабильный монтаж и четкую маркировку для легкой идентификации.

Проверка качества и производственная экспертиза

Каждое изделие проходит строгую проверку качества. Тестирование паяемости обеспечивает покрытие >90% при температуре 260±5°C в течение 2 секунд. Диэлектрическая стойкость проверяется при напряжении 500 В переменного тока в течение 5 секунд без пробоя. Температурный коэффициент поддерживается в пределах ±300 ppm/°C. Циклическое изменение температуры от -55°C до +200°C (3 цикла) подтверждает механическую целостность, а испытания на долговечность при номинальном напряжении в течение 1000 часов гарантируют долговременную стабильность. Испытание на перегрузку при 5-кратной или 10-кратной номинальной мощности (в зависимости от типа элемента) проверяет работоспособность импульсов. Являясь надежным производителем горизонтальных керамических резисторов в Китае, компания RST Electric сочетает более чем 10-летний опыт в области разработки резисторов с прецизионным производством, чтобы поставлять компоненты, отвечающие строгим требованиям современной электроники.

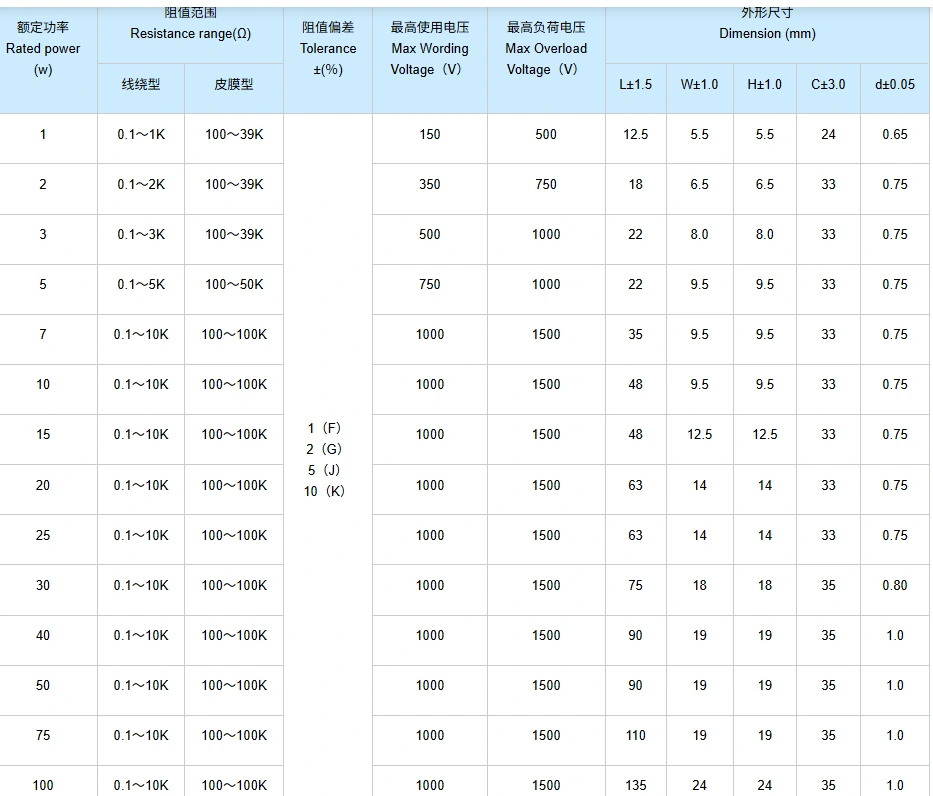

Техническая спецификация

Особенности продукта

1. Широкий диапазон мощности – от 1 до 100 Вт в одной серии, охватывающий разнообразные применения: от небольших сигнальных цепей до мощных нагрузок.

2. Технология двойного элемента — вариант с проволочной обмоткой для низкого сопротивления и высокой импульсной мощности; Вариант с металлической пленкой для обеспечения низкого уровня шума и высокого сопротивления.

3. Огнестойкий керамический корпус – заключен в неорганический кварцевый наполнитель внутри керамического корпуса, что обеспечивает превосходное рассеивание тепла, электрическую изоляцию и механическую защиту.

4. Работа при высоких температурах. Непрерывная работа при температуре поверхности до +200°C с линейным снижением характеристик для безопасного использования.

5. Прецизионные допуски – доступны от ±1% до ±10% для удовлетворения требований к жестким схемам или экономичных конструкций.

6. Прочность клемм – испытание на растяжение 10 Н обеспечивает надежный монтаж через отверстие и целостность паяного соединения.

7. Строгая проверка качества – 100% тестирование паяемости, диэлектрической прочности и долговечности обеспечивает надежность в эксплуатации.

8. Низкий TCR – ≤ ±300 ppm/°C гарантирует стабильные значения сопротивления во всем диапазоне рабочих температур.

9. Отличная влагостойкость. Испытания на влажную жару при 40°C и относительной влажности 95% в течение 96 часов подтверждают эффективность во влажной среде.

10. Стандартизированный форм-фактор. Согласованные размеры для всех номинальных мощностей упрощают компоновку печатной платы и автоматическую установку оборудования.

Применение продукта

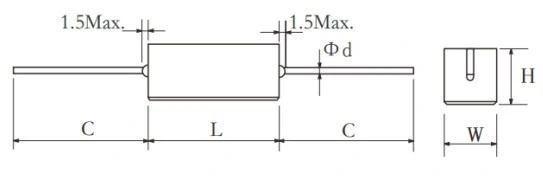

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого горизонтального керамического резистора:

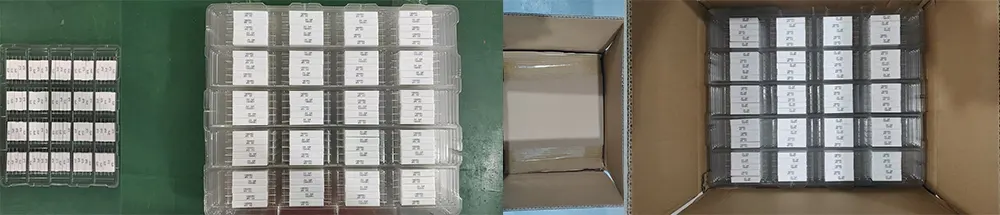

● Упаковка большими партиями: резисторы упаковываются в антистатические пластиковые пакеты, а затем помещаются в гофрированные коробки с пенопластовой прокладкой, чтобы предотвратить изгиб выводов и повреждение керамики.

● Защита выводов: выводы остаются прямыми и защищаются торцевыми заглушками или полосками из пенопласта.

● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.

● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.

Все устройства проходят 100% электрические испытания и визуальный осмотр перед упаковкой, чтобы убедиться, что они соответствуют указанным значениям сопротивления и косметическим стандартам.
