TO247 Толстопленочный силовой резистор

Толстопленочный силовой резистор TO247 от RST Electric представляет собой следующий шаг в создании силовых резисторов, предлагая значительно более высокую мощность, чем традиционные устройства TO220, сохраняя при этом привычный, простой в установке форм-фактор. Разработанный для приложений, где мощности 35 Вт или 50 Вт недостаточно, а резисторы большего размера для монтажа на шасси непрактичны, этот резистор для монтажа на радиатор обеспечивает мощность 100 Вт при температуре корпуса 25 °C (3,5 Вт без радиатора) в компактном корпусе TO247. Интерфейс крепления с одним винтом упрощает механическую интеграцию, позволяя инженерам прикреплять устройство непосредственно к радиатору или корпусу, используя термоинтерфейсные материалы для оптимальной теплопередачи.

Оптимизированная архитектура

Внутренняя конструкция этого мощного толстопленочного резистора оптимизирована как по электрическим характеристикам, так и по термическому КПД. Высокостабильный резистивный слой наносится на подложку из оксида алюминия, которая затем прикрепляется проволокой к выводной рамке и герметизируется в прочный литой пластиковый корпус. Эта конструкция обеспечивает исключительные изоляционные свойства, выдерживая напряжение 1800 В переменного тока и сохраняя сопротивление изоляции более 10 ГОм. Неиндуктивный характер толстопленочной технологии обеспечивает минимальную паразитную индуктивность, что делает PRT100 подходящим для высокочастотных переключающих схем и приложений с быстрыми переходными процессами.

Строгая адаптация сцены

Серия PRT100 охватывает широкий диапазон сопротивлений от 0,2 Ом до 1 МОм с опциями TCR от ±50 ppm/°C (для прецизионных значений >10 Ом) до ±300 ppm/°C (для диапазонов низкого или высокого сопротивления). Стандартные допуски включают ±1%, ±5% и ±10%, что подходит как для высокоточных приборов, так и для силовых приложений общего назначения. Благодаря расширенному диапазону рабочих температур от -65°C до +175°C этот резистор TO247 хорошо подходит для суровых условий, где надежность имеет первостепенное значение. Являясь надежным производителем толстопленочных силовых резисторов To247 в Китае, компания RST Electric объединяет более 10 лет опыта в области толстопленочных технологий с прецизионным производством, чтобы поставлять компоненты, обеспечивающие надежную и стабильную работу в самых требовательных силовых электронных схемах.

Техническая спецификация

Стандартная спецификация

Электрические характеристики

● Материалы свинцового провода: луженая медь.

● Максимальный крутящий момент: 0,9 Нм.

● Номинальная мощность PRT100 при 25°C составляет 3,5 Вт без радиатора.

● Предел мощности зависит от температуры поверхности упаковки.

● Теплорассеивающий крем необходимо наносить правильно.

Каковы преимущества нашего толстопленочного силового резистора To247 по сравнению с аналогами наших конкурентов?

1. Высокая плотность мощности — 100 Вт при температуре корпуса 25°C, что позволяет создавать компактные конструкции высокой мощности без необходимости использования громоздких резисторов для монтажа на шасси.

2. Корпус TO247, соответствующий отраслевым стандартам. Привычная конструкция с одновинтовым креплением упрощает механическую интеграцию и управление температурным режимом.

3. Расширенный температурный диапазон – работает от -65°C до +175°C, подходит для суровых промышленных, автомобильных и аэрокосмических условий.

4. Возможность работы при высоком напряжении – максимальное рабочее напряжение 700 В и диэлектрическая прочность 1800 В переменного тока обеспечивают безопасную работу в цепях высокого напряжения.

5. Широкий диапазон сопротивления – от 0,2 Ом до 1 МОм в одной серии, охватывая приложения от сильноточного измерения до разделения напряжения с высоким импедансом.

6. Неиндуктивная конструкция. Толстопленочная технология минимизирует паразитную индуктивность, что делает ее идеальной для высокочастотного переключения и демпферных приложений.

7. Прецизионные допуски – доступны в пределах ±1%, ±5% и ±10% для удовлетворения требований как высокой точности, так и требований общего назначения.

8. Опции с низким TCR — всего ±50 ppm/°C для прецизионных значений >10 Ом, что обеспечивает стабильную работу при колебаниях температуры.

9. Отличная изоляция – выдерживает напряжение 1800 В переменного тока с сопротивлением изоляции > 10 ГОм, обеспечивая безопасность в цепях высокого напряжения.

10. Прочная конструкция. Литой пластиковый корпус защищает резистивный элемент от механических воздействий, влаги и загрязнений.

Применение продукта

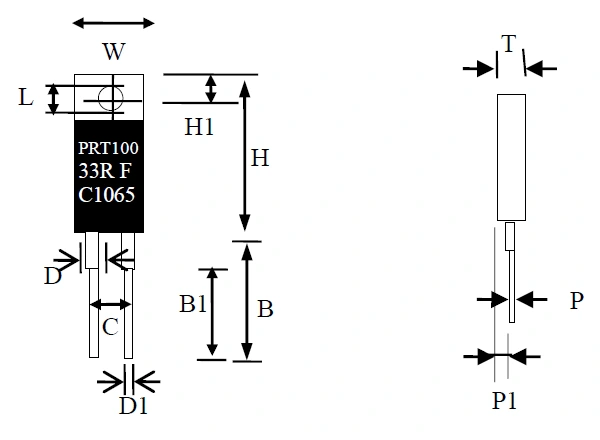

Чертеж и размеры:
