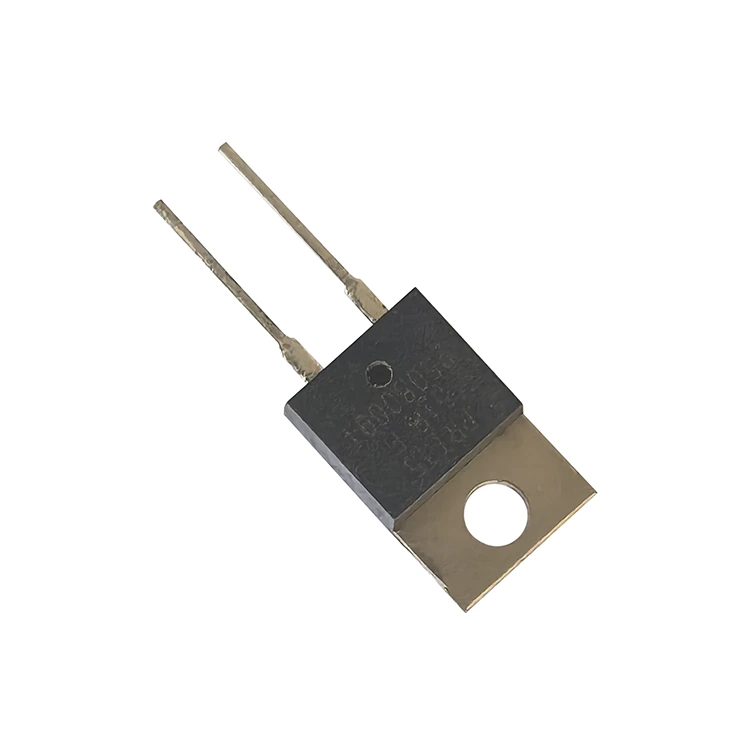

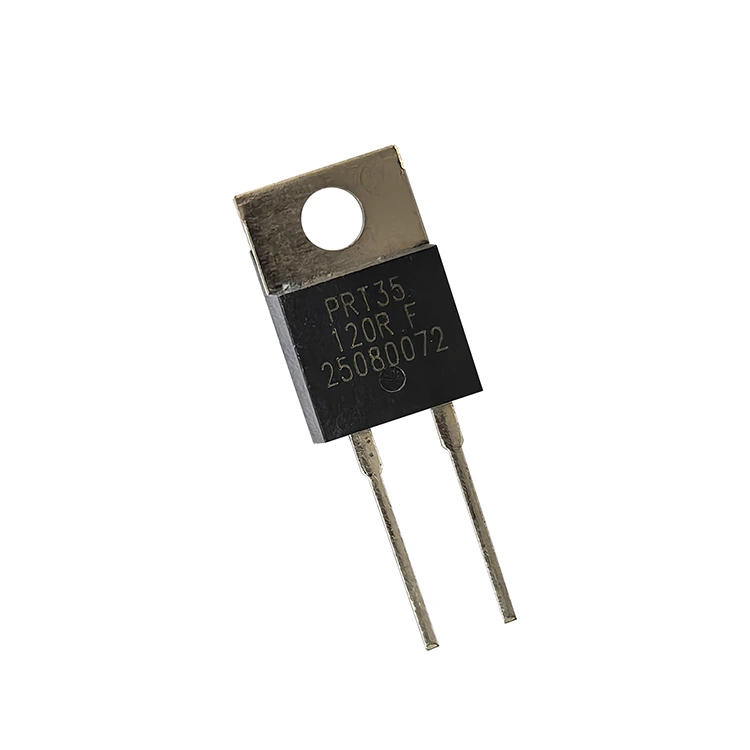

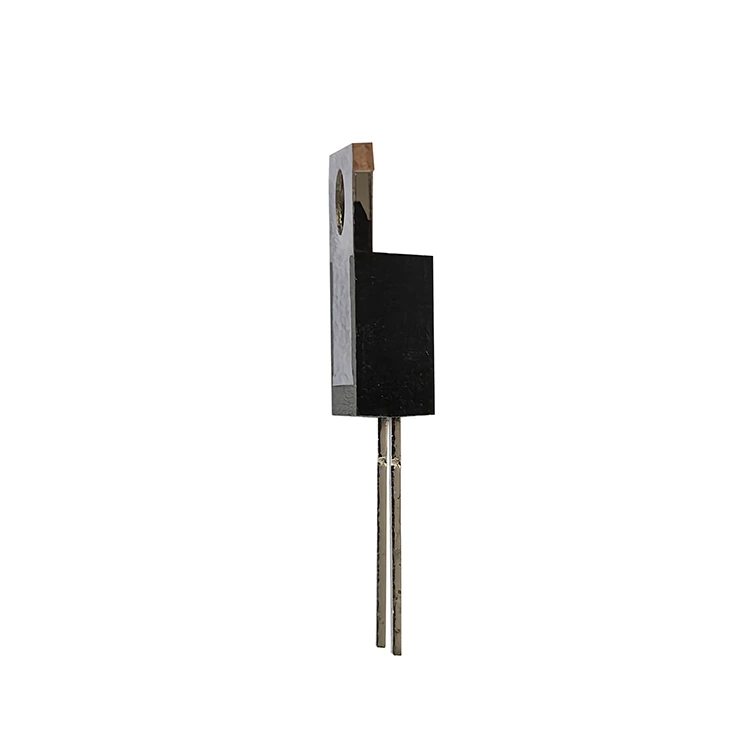

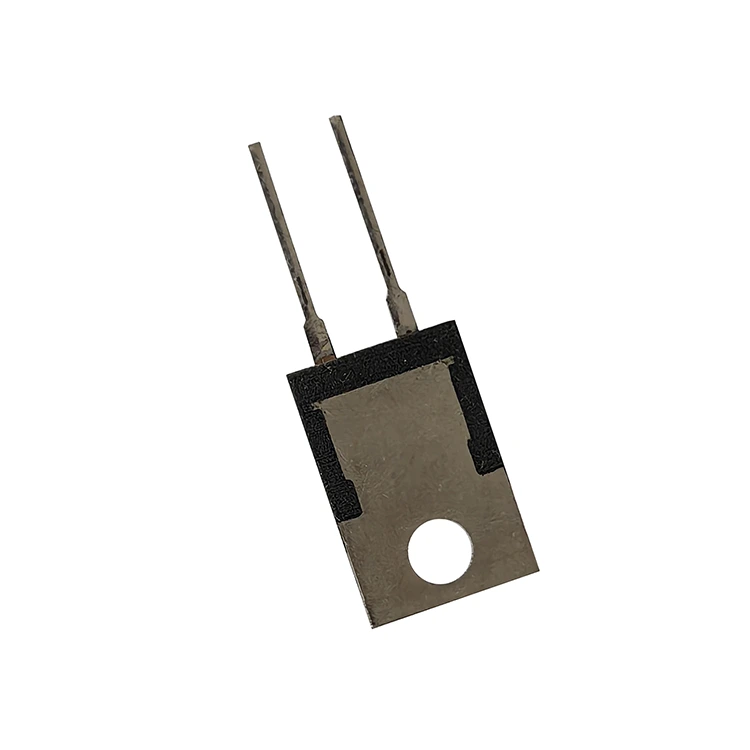

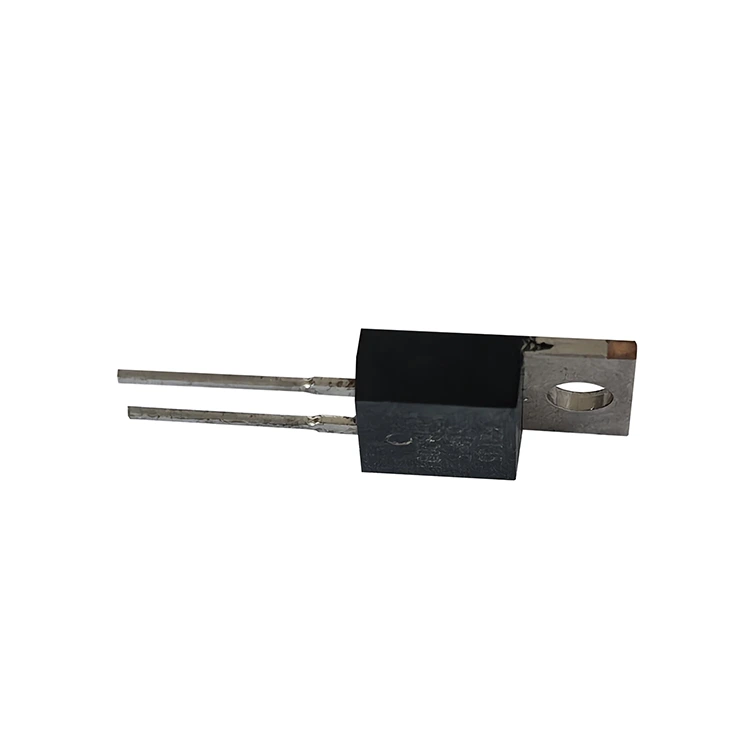

Толстопленочный силовой резистор TO220 от RST Electric заполняет пробел между традиционными силовыми резисторами для сквозных отверстий и усовершенствованными устройствами для поверхностного монтажа, предлагая тепловые характеристики компонента, монтируемого на радиатор, в знакомом корпусе TO220. Этот резистор для крепления на радиаторе предназначен для приложений, в которых пространство на плате ограничено, но требования к рассеиваемой мощности превышают возможности компонентов SMD. Пакет TO220 позволяет осуществлять установку одним винтом непосредственно на шасси или радиатор, используя термоинтерфейсные материалы для эффективного отвода тепла от резистивного элемента.
Внутренняя конструкция этого мощного толстопленочного резистора состоит из высокостабильного резистивного слоя, нанесенного на подложку из оксида алюминия, который затем прикрепляется проволокой к выводной рамке и герметизируется в формованном пластиковом корпусе. Эта конструкция обеспечивает превосходные изоляционные свойства, выдерживая напряжение до 1800 В переменного тока и сохраняя сопротивление изоляции более 10 ГОм. Неиндуктивный характер толстопленочной технологии обеспечивает минимальную паразитную индуктивность, что делает серию PRT подходящей для высокочастотных переключающих схем, где проволочные резисторы могут привести к неприемлемому фазовому сдвигу.
Серия PRT доступна в двух вариантах мощности:
● PRT35 – 35 Вт при температуре корпуса 25°C (2,5 Вт без радиатора)
● PRT50 – 50 Вт при температуре корпуса 25°C (3 Вт без радиатора)
Значения сопротивления варьируются от 0,1 Ом до 1 МОм, варианты TCR варьируются от ±50 ppm/°C (для прецизионных значений выше 10 Ом) до ±300 ppm/°C (для диапазонов низкого или высокого сопротивления). Стандартные допуски включают ±0,5%, ±1%, ±5% и ±10%, что подходит как для высокоточных приборов, так и для силовых приложений общего назначения. Являясь надежным производителем толстопленочных силовых резисторов To220 в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки толстопленочных материалов с прецизионным производством, чтобы поставлять компоненты, обеспечивающие надежную и стабильную работу в требовательных силовых электронных схемах.
|
Параметр |
ПРТ35 |
ПРТ50 |
|
Номинальная мощность (с радиатором) |
35 Вт при температуре корпуса 25°C |
50 Вт при температуре корпуса 25°C |
|
Номинальная мощность (без радиатора) |
2,5 Вт при температуре окружающей среды 25°C |
3,0 Вт при температуре окружающей среды 25°C |
|
Диапазон сопротивления |
0,1 Ом – 1 МОм |
0,1 Ом – 1 МОм |
|
Толерантность |
±0,5%, ±1%, ±5%, ±10% |
±0,5%, ±1%, ±5%, ±10% |
|
TCR (по диапазону сопротивления) |
См. таблицу ниже |
См. таблицу ниже |
|
Максимальное рабочее напряжение |
350В |
350В |
|
Диэлектрическое выдерживаемое напряжение |
1800 В переменного тока |
1800 В переменного тока |
|
Сопротивление изоляции |
≥ 10 ГОм при 500 В постоянного тока |
≥ 10 ГОм при 500 В постоянного тока |
|
Диапазон рабочих температур |
от -65°С до +150°С |
от -65°С до +150°С |
|
Индуктивность |
Неиндуктивный (толстая пленка) |
Неиндуктивный (толстая пленка) |
|
Свинцовый материал |
Луженая медь |
Луженая медь |
|
Монтаж |
Один винт (M3) к радиатору |
Один винт (M3) к радиатору |
|
Максимальный крутящий момент |
0,9 Нм |
0,9 Нм |
|
Упаковка |
TO220 литой пластик |
TO220 литой пластик |
|
Согласие |
RoHS, ДОСТИГНУТЬСЯ |
RoHS, ДОСТИГНУТЬСЯ |
|
Диапазон сопротивления |
TCR (ppm/°C) |
|
0,1 Ом – 1 Ом |
Не указано (свяжитесь с заводом-изготовителем) |
|
>1 Ом – 3 Ом |
±300 частей на миллион/°C |
|
>3 Ом – 10 Ом |
от ±100 до ±200 частей на миллион/°C |
|
>10 Ом – 10 кОм |
от ±50 до ±200 частей на миллион/°C |
|
>10 кОм – 1 МОм |
от ±200 до ±300 частей на миллион/°C |
|
Тестовый предмет |
Требования |
Метод испытания |
|
Т.К.Р. |
На основе разного сопротивления |
На основе сопротивления, измеренного при 25°C при комнатной температуре и 105°C при высокой температуре. |
|
Кратковременная перегрузка |
△R±0,3% |
Мощность, превышающая номинальную в 2 раза (максимальное выдерживаемое напряжение в 1,5 раза), 5 секунд |
|
Нагрузка жизни |
△R±1,0% |
2000 часов при номинальной мощности |
|
Влажность |
△R±0,5% |
40±2℃, влажность 90~95%, 1000 часов при максимальном рабочем напряжении (1,5 часа включено, 0,5 часа выключено) |
|
Паяемость |
Площадь пайки выше 90% |
265±5°C, 3~5 секунд |
|
Испытание на термический удар |
△R±0,3% |
-65°К~150°К, 100 циклов |
|
Прочность свинцового провода |
△R±0,2% |
2,4Н |
|
Вибрация |
△R±0,2% |
20 г пик |
● Материалы свинцового провода: луженая медь.
● Максимальный крутящий момент: 0,9 Нм.
● Предел мощности зависит от температуры поверхности упаковки.
● Измерение температуры необходимо для измерения центральной части пластины радиатора.
● Теплорассеивающий крем необходимо наносить правильно.
1. Стандартный пакет TO220 – занимаемая по отраслевым стандартам площадь с одновинтовым креплением упрощает механическую интеграцию и управление температурным режимом.
2. Высокая плотность мощности – 35 Вт (PRT35) или 50 Вт (PRT50) при температуре корпуса 25°C, что позволяет создавать компактные конструкции силовых каскадов.
3. Широкий диапазон сопротивления – от 0,1 Ом до 1 МОм в одной серии, охватывающий приложения от измерения тока до разделения напряжения с высоким импедансом.
4. Отличная изоляция. Выдерживает диэлектрическую прочность 1800 В переменного тока с сопротивлением изоляции > 10 ГОм, обеспечивая безопасность в цепях высокого напряжения.
5. Неиндуктивная конструкция. Толстопленочная технология минимизирует паразитную индуктивность, что идеально подходит для высокочастотных коммутационных приложений.
6. Прецизионные допуски – доступны в пределах ±0,5%, ±1%, ±5% и ±10% для удовлетворения требований как высокой точности, так и требований общего назначения.
7. Опции с низким TCR — всего ±50 ppm/°C для прецизионных значений >10 Ом, что обеспечивает стабильную работу при колебаниях температуры.
8. Простая сборка – крепление одним винтом M3 с максимальным крутящим моментом 0,9 Нм; выводы луженые для надежного паяного соединения.
9. Универсальное применение – подходит для импульсных источников питания, снабберных цепей, усилителей мощности, регулирования напряжения и импульсной нагрузки.
10. Прочная конструкция. Литой пластиковый корпус защищает резистивный элемент от механических воздействий и загрязнений окружающей среды.
|
Промышленность |
Специальное применение |
Описание |
|
Импульсные источники питания |
Выходные нагрузочные резисторы |
Обеспечивает стабильную нагрузку для тестирования и кондиционирования выходов источника питания. |
|
Демпфирующие цепи |
Гасит скачки напряжения в коммутационных сетях MOSFET и IGBT. |
|
|
Усилители мощности |
Дегенерация эмиттера |
Стабилизирует токи смещения в каскадах мощных аудио- и радиочастотных усилителей. |
|
Зобель Сети |
Обеспечивает стабилизацию нагрузки для выходов усилителей классов D и AB. |
|
|
Импульсные схемы |
Импульсная нагрузка |
Имитирует переходные нагрузки при тестировании источников питания и цепях разряда энергии. |
|
Ограничение пускового тока |
Ограничивает пусковой ток в источниках питания и моторных приводах. |
|
|
Регулирование напряжения |
Сети обратной связи |
Обеспечивает стабильное разделение напряжения в линейных и импульсных стабилизаторах. |
|
Резисторы для выпуска воздуха |
Безопасно разряжает конденсаторы фильтра после отключения питания. |
|
|
Промышленный контроль |
Демпферы моторного привода |
Защищает каскады инверторов от переходных напряжений в преобразователях частоты и сервоприводах. |
|
Тормозные цепи |
Рассеивает рекуперативную энергию в системах торможения двигателей малой и средней мощности. |
|
|
Автомобильная электроника |
Преобразователи постоянного тока в постоянный |
Измерение тока и обратная связь по напряжению в системах вспомогательного питания 12 В/48 В. |
|
Драйверы светодиодного освещения |
Ограничение и измерение тока в модулях автомобильного освещения. |
|
|
Тестирование и измерение |
Электронные нагрузки |
Обеспечивает точную рассеиваемую мощность для программируемых нагрузок постоянного тока. |
|
Калибровочные стандарты |
Стабильные эталонные резисторы для калибровки оборудования. |
|

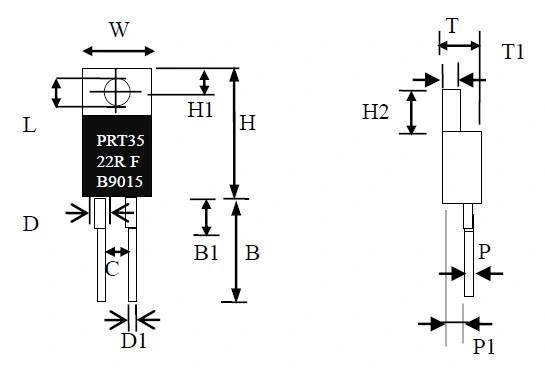

Тип |
W |
H |
H1 |
B |
Б1 |
D |
Д1 |
L |
C |
T |
Т1 |
Н2 |
P |
П1 |
|
ПРТ35 |
10.16 ±0,25 |
15.0 ±0,3 |
2.9 ±0,25 |
13.48 ±0,78 |
Макс 4 |
1.27 ±0,1 |
0.78 ±0,08 |
3.84 ±0,13 |
5.08 ±0,25 |
4.6 ±0,2 |
1..3 ±0,11 |
6.23 ±0,38 |
0.51 ±0,15 |
2.27 ±0,25 |
|

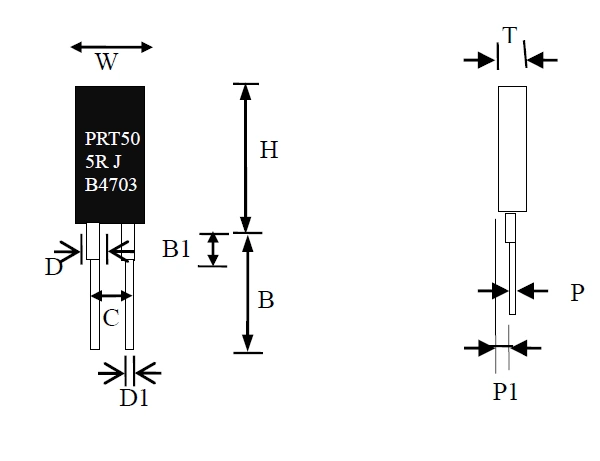

Тип |
W |
H |
B |
Б1 |
C |
D |
Д1 |
T |
P |
П1 |
|
ПРТ50 |
10.44 ±0,24 |
16.25 ±0,25 |
12.70 ±1,3 |
3.3 ±0,76 |
5.08 ±0,3 |
1.27 ±0,3 |
0.76 ±0,1 |
3.18 ±0,26 |
0.55 ±0,1 |
1.78 ±0,26 |
Наша компания строго контролирует каждый этап транспортировки, чтобы обеспечить безопасную доставку толстопленочного резистора To220.
При оптовой транспортировке для упаковки используются антистатические тубы или поддоны. Каждый резистор отдельно упакован в антистатический пакет с пенопластовой прокладкой, которая эффективно предотвращает изгиб контактов и повреждение компонентов; На конце штыря закреплен дополнительный пенопласт, чтобы избежать ударов при транспортировке. Также предоставляются услуги по индивидуальной упаковке, позволяющие корректировать характеристики упаковки в соответствии с требованиями закупок.
Прежде чем каждый резистор покинет завод, он проходит 100% электрические испытания. Упаковываются только те, которые прошли проверку. Доставка включает в себя упаковочный лист, отчет об инспекции и другие комплектные материалы. Способ доставки гибкий. Заказы небольших партий доставляются международными курьерскими службами, такими как DHL или FedEx, заказы средних партий — воздушным транспортом, а заказы крупных партий — морскими перевозками, что обеспечивает баланс между эффективностью и стоимостью. Хранение должно осуществляться в хорошо проветриваемом и сухом помещении, вдали от агрессивных веществ, чтобы не повлиять на производительность продукта.
Как производитель, специализирующийся на исследованиях и производстве толстопленочных резисторов To220, мы обладаем более чем 10-летним опытом работы в отрасли, обеспечивая полный самоконтроль процесса: от выбора сплава, нанесения толстой пленки до проверки продукции, без каких-либо промежуточных этапов. Модель прямых поставок с завода исключает надбавки, взимаемые посредниками, позволяя покупателям получать высококачественную продукцию по более выгодным ценам. В то же время мы можем обеспечить индивидуальное производство в соответствии с требованиями, точно соответствующее реальным сценариям использования по значению сопротивления, мощности и характеристикам выводов.
У нас есть полная производственная система и мы получили сертификат качества ISO 9001. Каждый продукт проходит строгие испытания и соответствует стандартам автомобильного и промышленного использования. У нас также есть профессиональная команда инженеров, которая может обеспечить техническую поддержку и оптимизацию решений, помогая покупателям эффективно завершить интеграцию продукта.
1.Вопрос: Насколько эффективна защита упаковки?
Ответ: Мы используем антистатическую упаковку и пенопласт. Для оптовых перевозок мы используем специальные картонные коробки. На штифтах имеются дополнительные крепления, которые эффективно предотвращают удары и повреждения при транспортировке. В то же время вместе с товаром предоставляется отчет о проверке, позволяющий убедиться в целостности продукции.
2. Вопрос: В каких случаях можно применять толстопленочный резистор To220?
Ответ: В основном он подходит для таких сценариев, как электропитание, промышленный контроль и автомобильная электроника. Он поддерживает полноразмерную настройку, включая мощность, значение сопротивления, характеристики контактов, тип клеммы и т. д. Его можно настроить в соответствии с фактическими потребностями для различных сценариев использования.
3. Вопрос: гарантировано ли качество продукции?
Ответ: Продукт прошел строгие испытания и соответствует стандартам надежности автомобильного уровня. На него распространяется 12-месячная гарантия. Он также предлагает услуги удаленной диагностики неисправностей и пополнения запасных частей. Полный отчет об испытаниях и квалификационные документы прилагаются к продукту, что гарантирует беспроблемную покупку на протяжении всего процесса.
4. Вопрос: Как долго длится цикл доставки?
Ответ: Мы предлагаем прямые поставки с завода, что позволяет гибко регулировать производственный цикл. Для стандартных моделей срок доставки составляет 10-15 рабочих дней. Для индивидуальных моделей это 15-25 рабочих дней. Время доставки может быть скорректировано в соответствии с требованиями покупки, также предоставляется техническая поддержка.
