Резистор нейтрального заземления

Функция продукта

Резистор заземления нейтрали от RST Electric играет незаменимую роль в современных энергосистемах среднего напряжения. В глухозаземленных или незаземленных сетях однофазные замыкания на землю могут генерировать разрушительные токи, которые повреждают трансформаторы, кабели и вращающиеся механизмы, создавая при этом опасные потенциалы скачка и прикосновения. Этот резистор энергосистемы устраняет эти риски, вставляя точно рассчитанное сопротивление между нейтральной точкой системы и землей, ограничивая ток замыкания на землю до управляемого уровня – обычно между 10 А и 2000 А – и в то же время обеспечивая достаточный ток для чувствительных реле замыкания на землю для обнаружения и изоляции затронутой цепи.

Производительность продукта

Инженерная философия, лежащая в основе этого резистора заземления нейтрали, подчеркивает долговечность и производительность в экстремальных условиях. В резистивном элементе используется конфигурация решетчатого типа, изготовленная из высококачественных сплавов нержавеющей стали (SUS430 и SUS304), выбранных из-за их исключительной коррозионной стойкости, стабильного температурного коэффициента сопротивления и способности выдерживать повторяющиеся термические циклы во время аварийных ситуаций без механического разрушения. Эти элементы монтируются в прочные корпуса, доступные в нескольких вариантах материалов: нержавеющая сталь SUS304 для стандартного использования на открытом воздухе, SUS316 для морских и морских условий, требующих превосходной устойчивости к солевому туману, или окрашенная оцинкованная сталь для экономичной внутренней установки.

Электрические характеристики проверяются с помощью комплексных протоколов испытаний. Сопротивление изоляции превышает 100 МОм, при этом испытания на диэлектрическую стойкость проводятся на уровнях от 32 кВ до 95 кВ в течение одной минуты в зависимости от напряжения системы. Номинальные значения базового уровня импульса (BIL) варьируются от 60 до 170 кВ, что гарантирует, что резистор выдержит удары молнии и коммутационные переходные процессы без нарушения изоляции. Номинальные значения времени от 5 до 60 секунд соответствуют различным схемам защиты, при этом резистор предназначен для поглощения всей энергии повреждения, оставаясь при этом в температурных пределах. Являясь надежным производителем резисторов для заземления нейтрали в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки силовых резисторов с глубоким пониманием мировой практики заземления, чтобы поставлять компоненты, отвечающие строгим требованиям коммунальных предприятий, промышленных предприятий и разработчиков возобновляемых источников энергии по всему миру.

Техническая спецификация

Особенности продукта

1.Высокотемпературная стойкость. Элементы решетки из нержавеющей стали спроектированы таким образом, чтобы выдерживать экстремальные термические нагрузки в условиях тока повреждения без искажений, провисания или значительного изменения сопротивления.

2. Стабильные характеристики сопротивления. Сплав с низким TCR гарантирует, что сопротивление остается в пределах жестких допусков во время циклов неисправности, обеспечивая точное ограничение тока.

3. Прочная механическая конструкция. Прочные решетки из нержавеющей стали с усиленными опорами противостоят вибрации, ударам и магнитным воздействиям во время неисправностей.

4.Встроенные возможности мониторинга — дополнительные трансформаторы тока для дистанционного измерения тока, термодатчики для защиты от перегрева и контакты сигнализации для интеграции SCADA.

5. Соответствие IEEE32 и IEC. Разработано и протестировано в соответствии с международными стандартами для устройств заземления нейтрали, что обеспечивает надежную работу и безопасность оператора.

6. Широкий охват применения – подходит для систем напряжением от 6,3 кВ до 35 кВ с токами повреждения от 10 А до 2000 А, обеспечивая различные принципы защиты.

7. Гибкие временные параметры – доступны от 5 до 60 секунд в зависимости от требований к координации конкретного реле и устранению неисправностей.

8.Коррозионностойкие корпуса. Выбор материалов, включая SUS304, SUS316 и окрашенную оцинкованную сталь, для оптимальной долговечности в любых условиях.

9.Высокие уровни изоляции и импульсов — номиналы BIL до 170 кВ и выдерживаемость промышленной частоты до 95 кВ обеспечивают выживаемость при ударах молнии и коммутационных перенапряжениях.

10. Возможности индивидуального проектирования – специальные номиналы напряжения, значения сопротивления, конфигурации корпуса и пакеты мониторинга, доступные для уникальных приложений.

Применение продукта

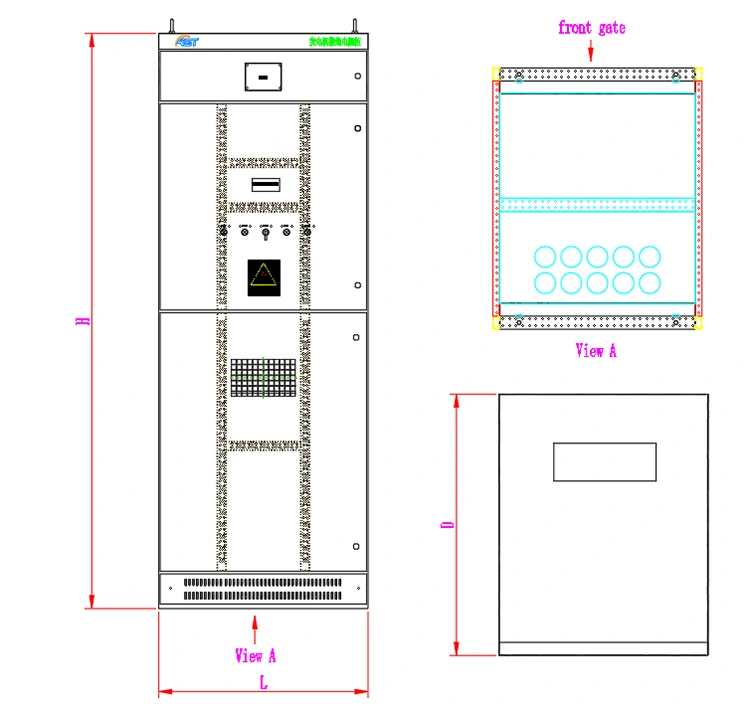

Чертеж и размеры

Характеристики Д (мм) Ш (мм) В (мм) Вес (кг)

6,3 и 10 кВ-10~200А 800 800 2200 300

10кв-400А 1000 1000 1800 400

10кв-800А 1200 1200 1800 600

10кв-1000А 1200 1200 2200 700

21КВ-300А 1000 1000 1800 500

35КВ-200А 1600 2400 2200 1200

35КВ-400А 1800 1500 2300 1300

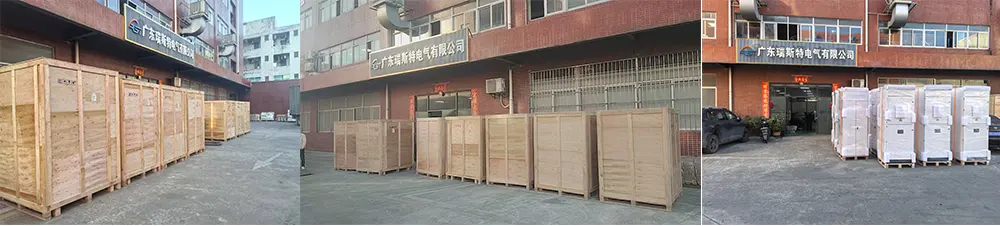

Упаковка и отгрузка

Компания RST Electric реализует строгие протоколы упаковки для каждого резистора заземления нейтрали:

● Ящик, пригодный для экспорта. Каждый NER надежно установлен на прочной стальной раме и заключен в изготовленный по индивидуальному заказу фанерный ящик, не подвергающийся фумигации, соответствующий стандартам ISPM 15 для международной доставки.

● Защита от влаги: изделия оборачиваются пленкой ЛИК (ингибитор паровой коррозии) с пакетами с влагопоглотителем, чтобы предотвратить повреждение от конденсации во время морских перевозок.

● Подъем и транспортировка: четкая маркировка центра тяжести и точек подъема; Транспортировочные кронштейны и распорки предусмотрены для безопасного перемещения краном.

● Защита втулок: фарфоровые втулки защищены устойчивыми к атмосферным воздействиям колпачками и прокладками из пеноматериала для предотвращения повреждений.

● Документация: Полная отгрузочная документация включает упаковочные листы, сертифицированные протоколы заводских испытаний, сертификаты на материалы и поддержку при таможенном оформлении.

● Варианты перевозки: мы сотрудничаем с опытными экспедиторами по перевозке тяжелых грузов для морских перевозок FCL, проектных грузов, навалочных или авиаперевозок по мере необходимости.

Все устройства проходят полные заводские приемочные испытания (FAT), проводимые при необходимости представителями заказчика, включая измерение сопротивления, сопротивления изоляции, диэлектрической стойкости и визуальный осмотр.

Часто задаваемые вопросы

Вопрос: Какими основными производственными возможностями обладает RST Electric?

Ответ: RST Electric является полностью лицензированным и сертифицированным производителем в Китае, специализирующимся на разработке и производстве резисторов для заземления нейтрали более 10 лет. Он обладает полной вертикальной интеграцией производственных мощностей, охватывающих все этапы: от производства компонентов сети, производства корпусов, сборки готовой продукции до проверки и приемки, причем все эти процессы контролируются независимо на протяжении всего процесса, чтобы обеспечить стабильное и отслеживаемое качество продукции, а также исключить риски качества, вызванные аутсорсингом на каждом этапе. У нас есть завод, сертифицированный по стандарту ISO 9001, оснащенный специализированными производственными линиями для решетчатых резисторов из нержавеющей стали и компонентов среднего напряжения. Каждый заземляющий резистор перед отправкой с завода проходит 100% плановое тестирование, охватывающее основные показатели, такие как значение сопротивления, сопротивление изоляции и выдерживаемое напряжение промышленной частоты. В то же время будут проводиться типовые испытания, такие как грозовой импульс (BIL), проверка превышения температуры и кратковременная токовая нагрузка, чтобы всесторонне гарантировать, что характеристики продукта соответствуют стандартам. Кроме того, наша команда инженеров имеет большой опыт и занимается разработкой систем заземления, применением стандартов IEEE32/IEC и координацией защиты. Они могут полностью контролировать совместимость продукта от проектирования до производства.

Вопрос: Какие параметры настройки поддерживаются сопротивлением заземления нейтрали?

О: RST Electric предлагает комплексные услуги по индивидуальной настройке. Параметры можно гибко настраивать в соответствии с реальными сценариями применения клиентов для удовлетворения различных индивидуальных потребностей. Напряжение системы обычно составляет от 6,3 до 35 кВ, а более высокие напряжения могут быть достигнуты за счет индивидуальной конструкции. Ток повреждения составляет от 10 А до 2000 А, при необходимости могут быть разработаны специальные номинальные значения. Рейтинг времени составляет от 5 до 60 секунд, конкретную продолжительность можно настроить. Значение сопротивления можно рассчитать в зависимости от сценария применения в диапазоне от 1 Ом до 9999 Ом. Кроме того, материал корпуса может быть выбран из нержавеющей стали SUS304, SUS316, окрашенной стали или специальных сплавов. Уровень защиты можно регулировать от IP23 до IP65 в зависимости от условий эксплуатации. В то же время трансформаторы тока (ТТ), термодатчики, контакты сигнализации и интерфейсы дистанционного мониторинга могут быть оснащены таким образом, чтобы полностью удовлетворить требования к защите заземления в различных отраслях промышленности.

Вопрос: Есть ли у вашей компании опыт поставок по всему миру?

Ответ: RST Electric имеет обширный опыт поставок по всему миру. Это надежный поставщик для EPC-подрядчиков, энергетических компаний, промышленных операторов и разработчиков возобновляемых источников энергии на пяти континентах. Наша продукция экспортируется в более чем 40 стран и регионов, охватывая такие основные рынки, как Великобритания, Германия, Объединенные Арабские Эмираты, Саудовская Аравия, Австралия, Сингапур и Южная Африка. Мы накопили обширный отраслевой опыт применения резисторов заземления нейтрали и знакомы с различными национальными и международными стандартами. Мы можем точно удовлетворить требования различных клиентов, будь то энергосистемы, промышленные предприятия или проекты возобновляемых источников энергии. Мы можем предоставить легко адаптируемые и надежные решения по сопротивлению заземления нейтрали, чтобы помочь клиентам обеспечить безопасную защиту заземления для их систем.

В: Каков срок доставки? Каковы вспомогательные материалы и послепродажные гарантии?

Ответ: RST Electric имеет стабильную производственную мощность и может эффективно реагировать на запросы клиентов. Для стандартного сопротивления заземления нейтрали с обычными характеристиками срок поставки составляет 30-45 рабочих дней; для индивидуальных продуктов срок доставки составляет 45-60 рабочих дней, что гарантирует, что это не повлияет на ход проекта клиентов. Каждая партия продукции будет сопровождаться полной технической документацией, включая протоколы испытаний, сертификаты материалов, заявление о соответствии IEEE32, заявление IEC, а также руководство по эксплуатации и техническому обслуживанию, которое клиентам удобно принять, проверить соответствие и последующее использование. Мы предоставляем гарантийное обслуживание 24 месяца. Опираясь на глобальную сеть запасных частей, мы можем обеспечить удаленную диагностику неисправностей и быструю доставку запасных частей. В то же время мы также можем предоставлять дополнительные услуги, такие как поддержка отладки на месте в соответствии с потребностями клиента, а также обеспечивать полную защиту проекта клиента на протяжении всего процесса.

Вопрос: Какие преимущества имеет выбор RST Electric с точки зрения стоимости закупок и соотношения цены и качества?

О: Мы придерживаемся модели прямых поставок с фабрики, без каких-либо повышений цен на среднем уровне. Цены полностью прозрачны, что позволяет клиентам приобретать высококачественный резистор заземления нейтрали по более разумной цене, что значительно повышает соотношение цены и качества закупок. В то же время наша продукция производится в рамках всего процесса независимого производства и проходит строгие проверки, обеспечивая стабильное качество и длительный срок службы, что может эффективно снизить затраты на техническое обслуживание и замену в будущем. Более того, наша команда инженеров может оптимизировать конструкцию продукта на основе требований проекта клиента, обеспечивая при этом соответствие производительности стандартам, предоставляя клиентам более экономичные решения, которые балансируют качество продукции, соответствие требованиям и затраты на закупки, что позволяет клиентам обеспечить недорогую и надежную защиту системы заземления.
