Заземляющий резистор

Заземляющий резистор от RST Electric служит краеугольным камнем безопасности в электрических системах среднего напряжения. Когда замыкание на землю происходит в незаземленных или прочно заземленных системах, токи повреждения могут достигать разрушительных уровней, подвергая опасности персонал и повреждая трансформаторы, кабели и вращающееся оборудование. Этот резистор заземления нейтрали устраняет этот риск, вставляя тщательно рассчитанное сопротивление между нейтралью системы и землей, ограничивая ток замыкания на землю до заранее определенного значения – обычно от 10 А до 2000 А – и в то же время обеспечивая достаточный ток для защитных реле для обнаружения и изоляции неисправности.

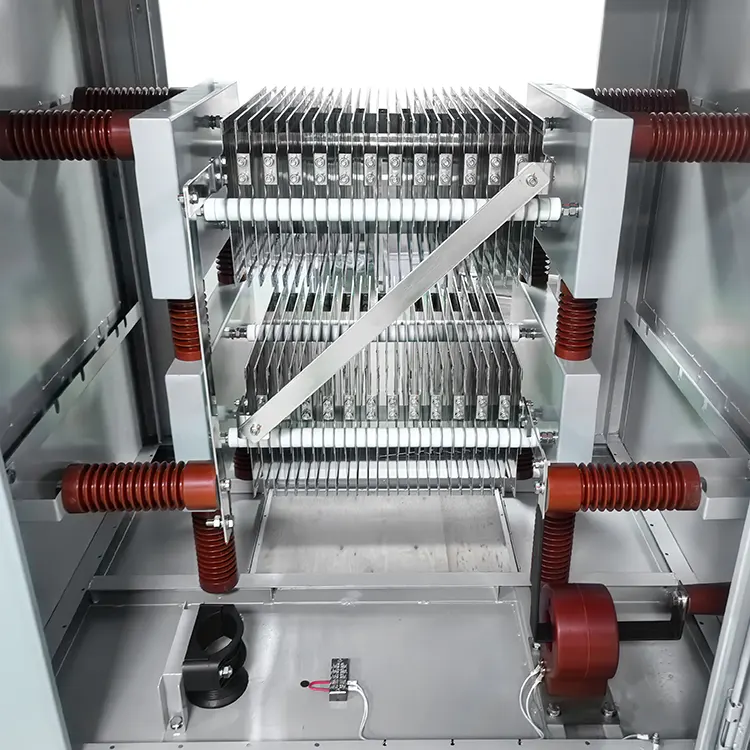

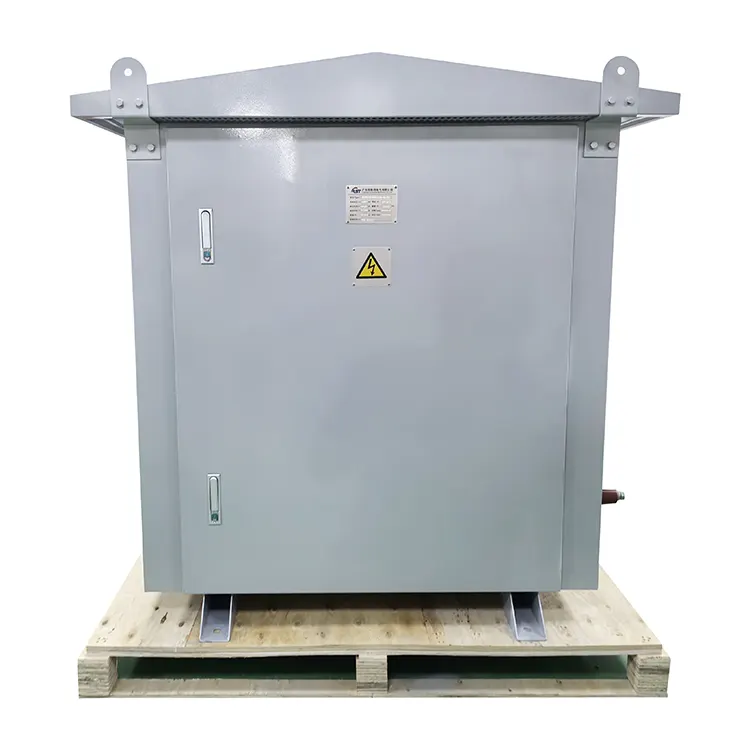

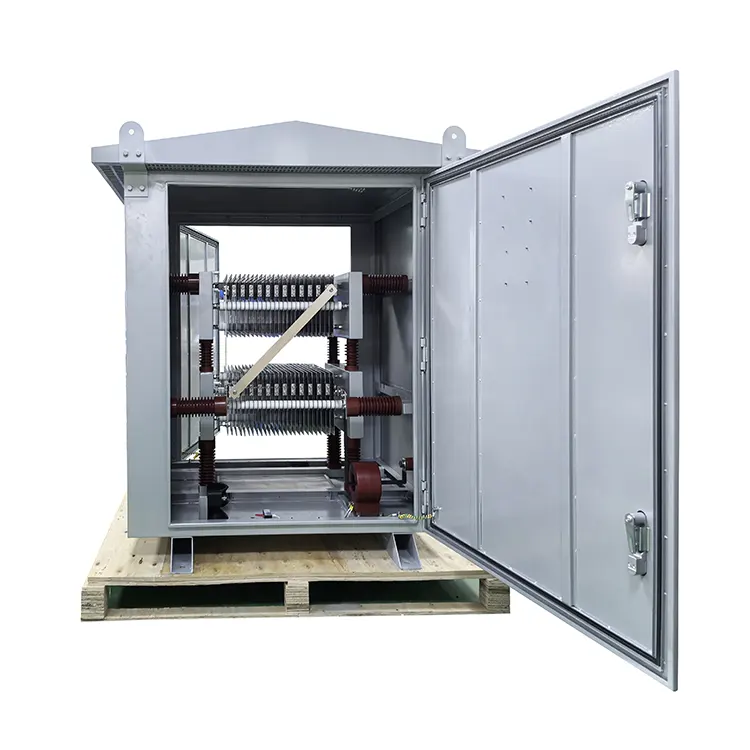

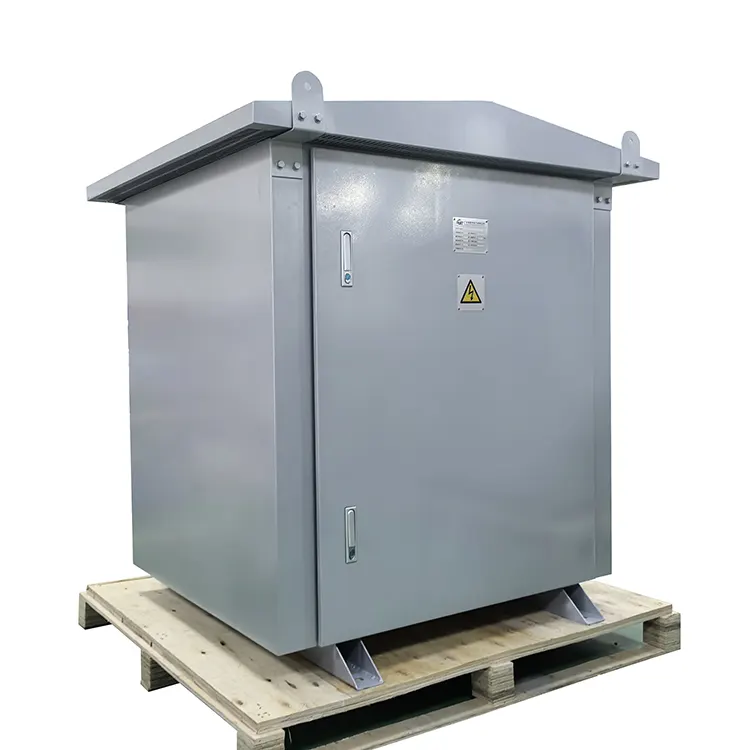

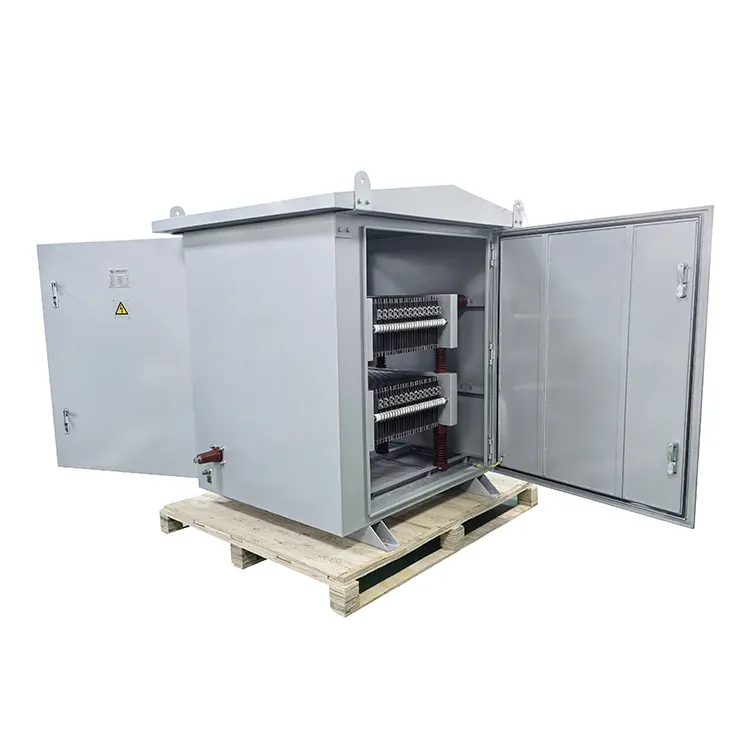

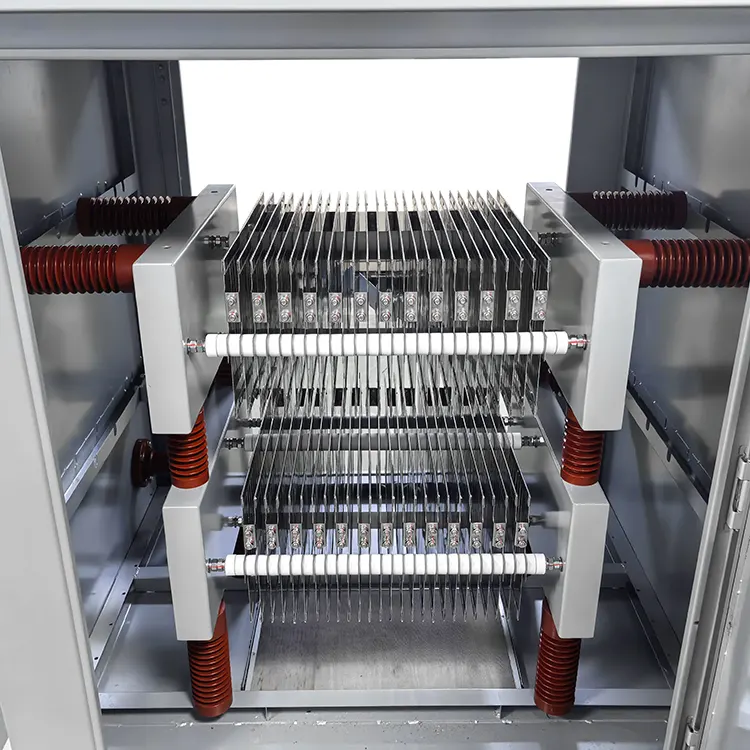

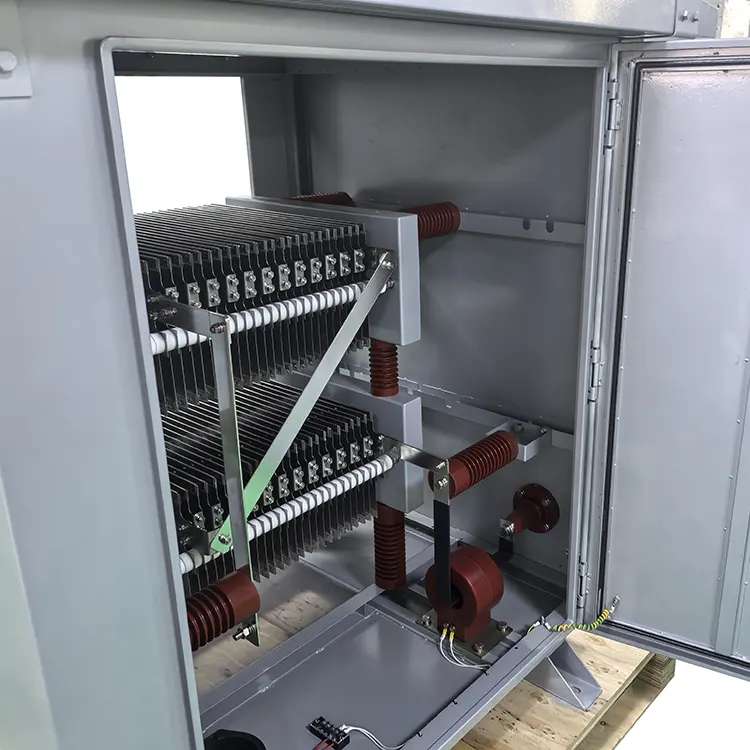

Конструкция этого резистора энергосистемы подчеркивает долговечность и долгосрочную надежность в суровых условиях. В резисторных элементах используется конструкция решетчатого типа, изготовленная из высококачественной нержавеющей стали (SUS430 и SUS304), выбранной из-за их превосходной коррозионной стойкости, стабильного температурного коэффициента и способности выдерживать повторяющиеся циклы отказов без ухудшения качества. Эти элементы помещены в прочные корпуса, доступные из нержавеющей стали SUS304, SUS316 для морского применения или из окрашенной оцинкованной листовой стали, все они предназначены для обеспечения защиты IP, подходящей для внутренней или наружной установки.

Электрические характеристики подтверждены строгими испытаниями: сопротивление изоляции превышает 100 МОм, а диэлектрическая стойкость проверяется на уровнях от 32 кВ до 95 кВ в течение одной минуты. Базовые уровни импульса (BIL) варьируются от 60 до 170 кВ, что гарантирует, что резистор выдержит удары молнии и скачки напряжения. Номинальное время от 5 до 60 секунд соответствует различным сценариям устранения неисправности, при этом резистор предназначен для поглощения всей энергии повреждения без превышения температурных пределов.

Являясь надежным производителем резисторов для заземления нейтрали в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки силовых резисторов с глубоким пониманием защиты систем среднего напряжения, чтобы поставлять компоненты, отвечающие строгим требованиям коммунальных предприятий, промышленных предприятий и объектов возобновляемой энергетики по всему миру.

Техническая спецификация

Особенности продукта

1. Высокая термостойкость. Элементы решетки из нержавеющей стали выдерживают экстремальные термические нагрузки в условиях тока повреждения без деформации или дрейфа сопротивления.

2. Стабильное сопротивление и низкий TCR. Специально подобранные сплавы обеспечивают минимальное изменение сопротивления во время циклов неисправности, обеспечивая точное ограничение тока.

3. Прочная и долговечная конструкция. Прочные корпуса и решетчатые узлы рассчитаны на десятилетия эксплуатации в коммунальных и промышленных условиях.

4.Встроенные возможности мониторинга – доступны с трансформаторами тока, термодатчиками и сигнальными контактами для удаленной индикации состояния.

5. Соответствие стандартам (IEEE32). Разработано и протестировано в соответствии с требованиями IEEE32 для устройств заземления нейтрали, что обеспечивает надежную работу.

6. Широкий диапазон напряжения и тока — от 6,3 до 35 кВ и от 10 до 2000 А, охватывающий разнообразные применения: от небольших промышленных генераторов до крупных подстанций.

7. Гибкие временные параметры — доступны от 5 до 60 секунд в зависимости от конкретных схем защиты и времени устранения неисправностей.

8. Коррозионностойкие корпуса — SUS304, SUS316 или варианты из окрашенной оцинкованной стали для использования внутри, снаружи или на море.

9.Высокие уровни изоляции и BIL. Выдерживаемые напряжения до 95 кВ и BIL до 170 кВ обеспечивают выживаемость при ударах молнии и коммутационных перенапряжениях.

10. Возможность индивидуального проектирования – доступны специальные номиналы напряжения, значения сопротивления, конфигурации корпуса и пакеты мониторинга.

Применение продукта

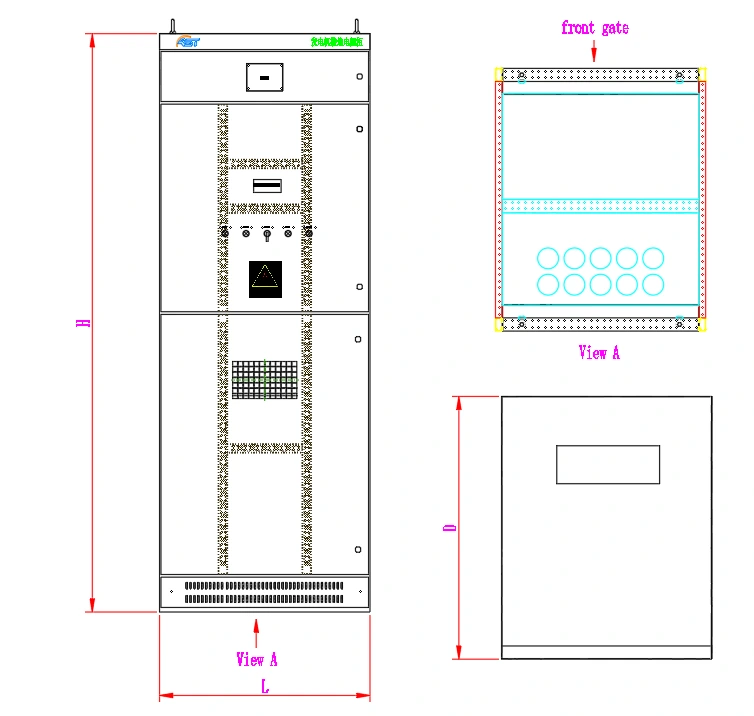

Чертеж и размеры

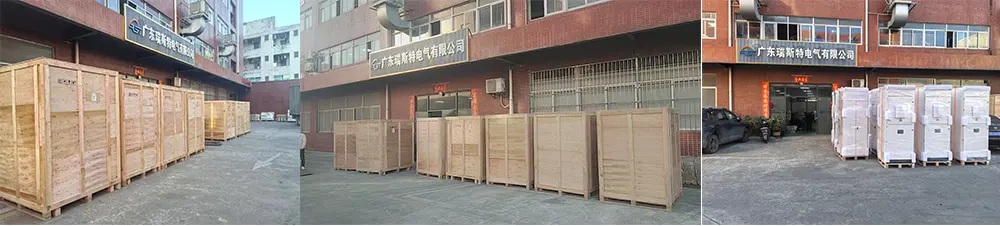

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого резистора заземления нейтрали:

● Прочный ящик: каждый NGR надежно закреплен на усиленной стальной раме и заключен в специальный фанерный ящик, предназначенный для международной перевозки.

● Защита от атмосферных воздействий: агрегаты завернуты в водонепроницаемую пленку с ЛИК и пакеты с влагопоглотителем для предотвращения проникновения влаги во время морских перевозок.

● Условия подъема: Четкая маркировка точек подъема и центра тяжести; В комплект входят транспортировочные кронштейны для надежного крепления.

● Защита клемм. Во время транспортировки высоковольтные вводы защищаются защитными колпачками.

● Документация: Комплексная отгрузочная документация включает упаковочные листы, сертифицированные протоколы испытаний, сертификаты материалов и поддержку при таможенном оформлении.

● Варианты перевозки: мы координируем работу со специализированными экспедиторами по перевозке тяжелых грузов для морских перевозок FCL, проектных грузов или авиаперевозок по мере необходимости.

Все устройства проходят полные заводские приемочные испытания (FAT), включая измерение сопротивления, сопротивления изоляции, диэлектрической стойкости и визуальный осмотр перед упаковкой.

Почему стоит выбрать RST Electric?

Когда защита системы требует бескомпромиссного качества, компания RST Electric справится с этой задачей.

Директ Фабрика, Специалисты по заземлению

● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве резисторов для заземления нейтрали более 10 лет.

● Полный внутренний контроль над изготовлением элементов сетки, изготовлением корпусов, сборкой и тестированием – обеспечение стабильного качества.

● Прямые цены на каждый NGR с завода, с прозрачной структурой затрат и без посредников.

Профессиональное производство и гарантия качества

● Предприятия, сертифицированные по стандарту ISO 9001, со специальными линиями по производству решетчатых резисторов из нержавеющей стали.

● 100% электрические испытания (сопротивление, изоляция, диэлектрические испытания, испытания образцов BIL) выполняются для каждого устройства.

● Проверка тепловизора обеспечивает равномерное распределение тепла при моделировании неисправности.

● Опытная команда инженеров, специализирующаяся на защите систем среднего напряжения и обеспечении соответствия IEEE32.

Мировой опыт, надежный поставщик

● Проверенный поставщик коммунальных компаний, фирм EPC, операторов горнодобывающей промышленности и разработчиков возобновляемых источников энергии по всему миру.

● Опыт экспорта в более чем 40 стран, включая США, Канаду, Австралию, Германию, Саудовскую Аравию и Сингапур.

● Глубокий опыт в области применения заземления нейтрали в секторах производства, распределения и промышленности электроэнергии.

Бесконечная настройка

● Напряжение системы: от 6,3 до 35 кВ (более высокое доступно в индивидуальном исполнении).

● Токи повреждения: от 10 А до 2000 А (доступны специальные номиналы).

● Временные ограничения: от 5 до 60 секунд (доступна пользовательская продолжительность).

● Значения сопротивления: от 1 Ом до 9999 Ом (рассчитывается для каждого применения).

● Материалы корпуса: SUS304 / SUS316 / Окрашенная сталь / Пользовательский.

● Возможности мониторинга: трансформаторы тока / термодатчики / контакты сигнализации / удаленный мониторинг.

● Концевые соединения: Высоковольтные вводы/Кабельные коробки/Нестандартные.

Надежная доставка и пожизненная поддержка

● Стандартное время выполнения: 15-20 дней для стандартных рейтингов; 20-25 дней на настройку.

● Полная документация: протоколы испытаний, сертификаты материалов, заявления о соответствии IEEE32, декларации CE.

● 12-месячная гарантия с дистанционным устранением неисправностей и отправкой запасных частей.

● Доступна техническая поддержка для системной интеграции, координации реле и ввода в эксплуатацию на месте.
