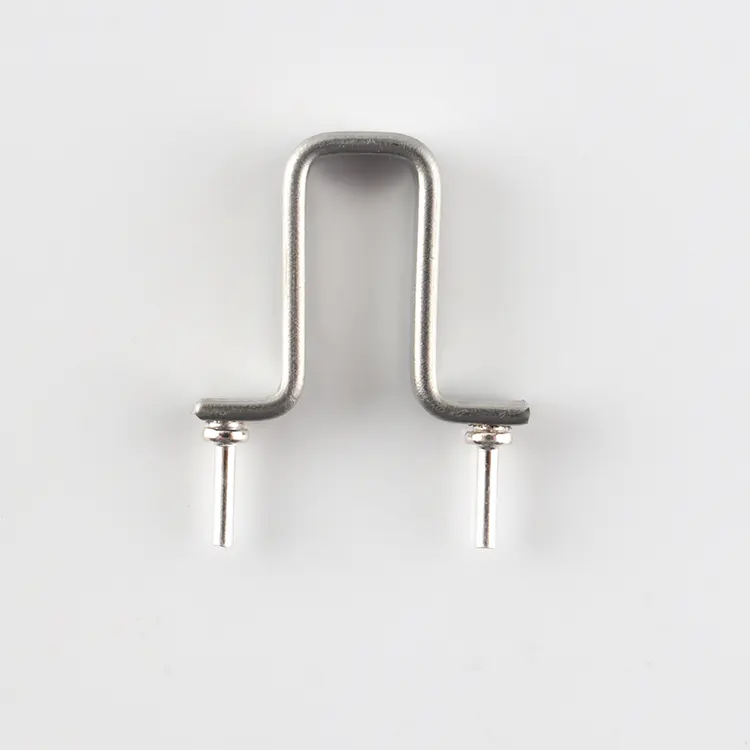

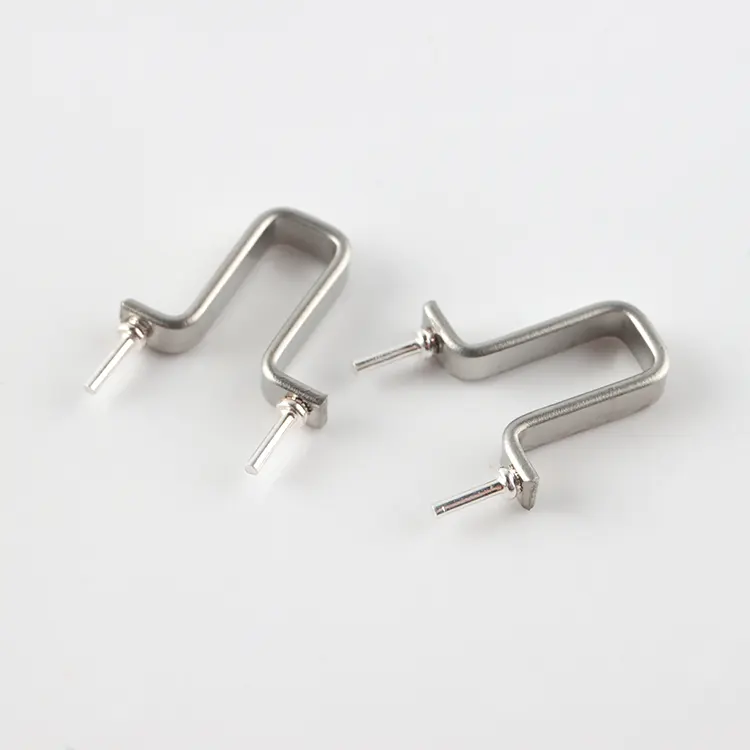

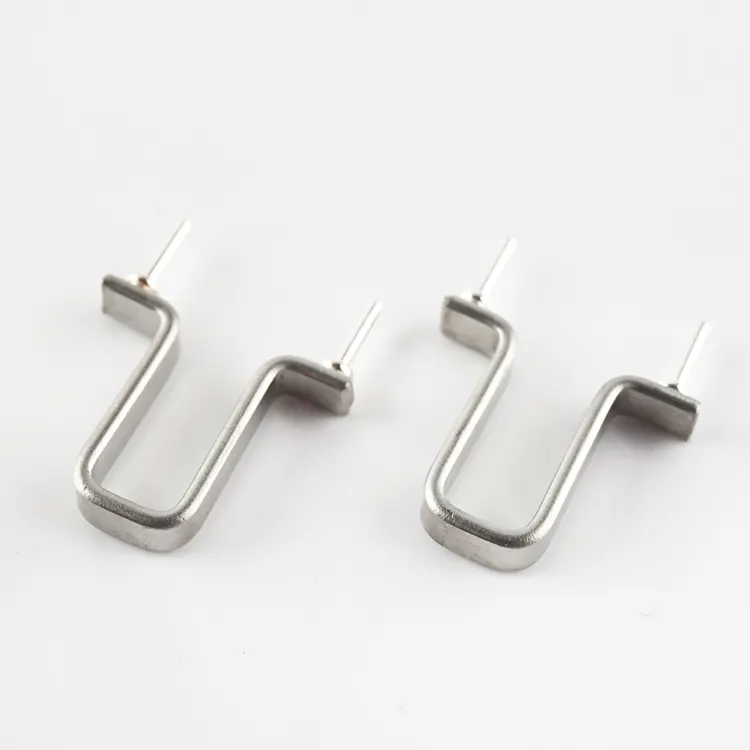

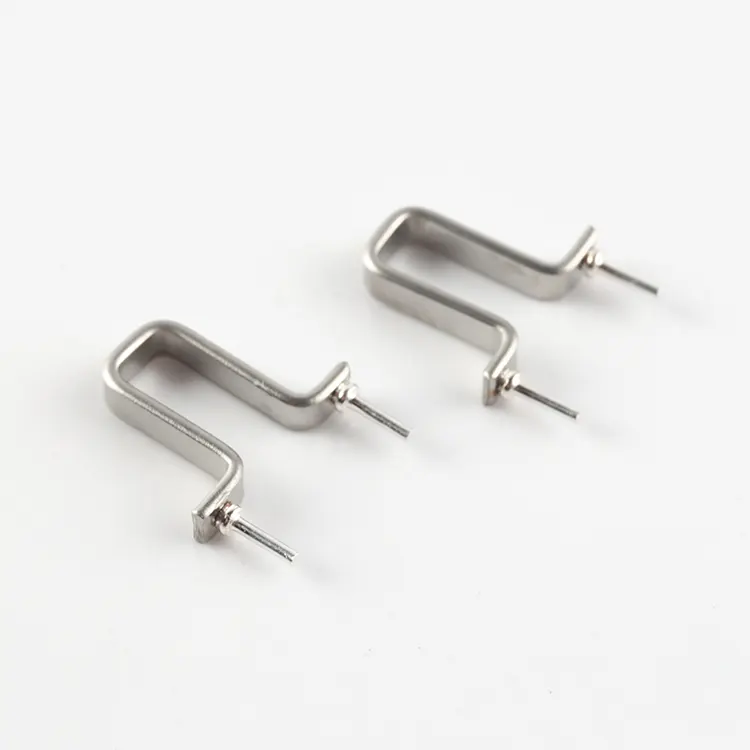

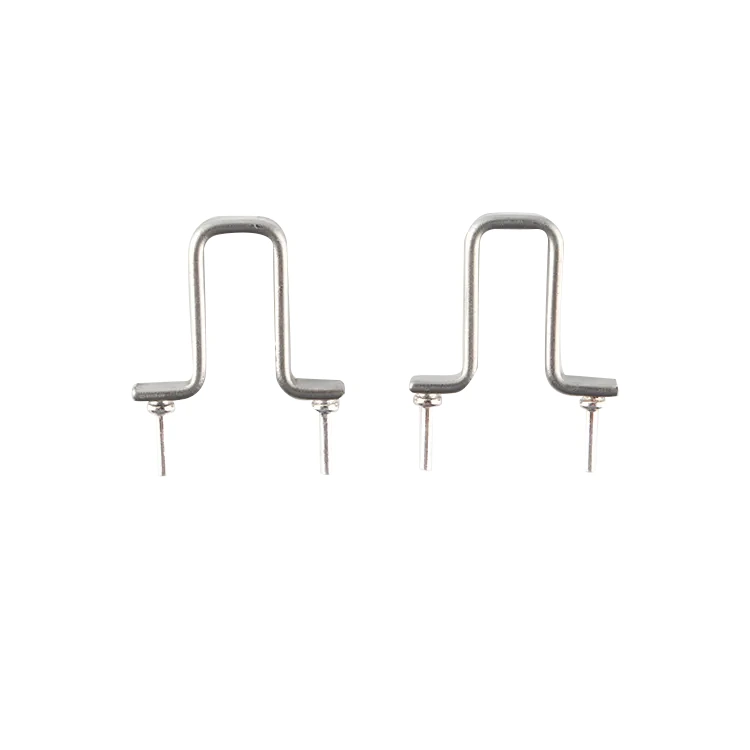

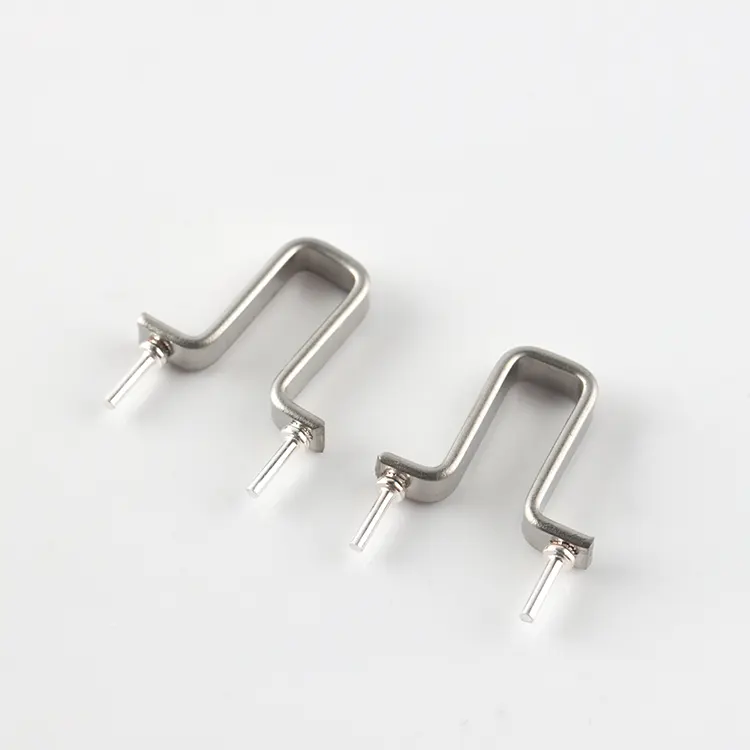

Токоизмерительный резистор

Токоизмерительный резистор от RST Electric обеспечивает высокоточное решение с низкими потерями для измерения тока в приложениях, требующих рассеиваемой мощности от 1 Вт до 3 Вт – обычное требование в управлении батареями, портативной электронике и промышленных контурах управления. В этом низкоомном резисторе используется прецизионный элемент из металлического сплава (манганин или аналогичный), который обеспечивает исключительное сочетание низкого температурного коэффициента (от ±50 до ±100 ppm/°C), высокой устойчивости к перенапряжениям и долговременной стабильности. Вертикальный корпус с радиальными выводами оптимизирован для минимальной занимаемой площади на печатной плате, а высота корпуса составляет всего 4,5 мм, что делает его подходящим для тонких устройств, где зазор по высоте является ограничением.

Особенности продукта

Конструкция этого резистора для измерения тока подчеркивает как электрическую точность, так и механическую надежность. Резистивный элемент изготавливается из высокостабильного сплава, затем приваривается к луженым медным выводам и герметизируется огнестойким покрытием, обеспечивающим защиту и эффективное рассеивание тепла. Открытая конструкция в сочетании с низкими значениями сопротивления (от 3 мОм до 100 мОм) приводит к минимальному самонагреву и практически нулевой индуктивности, что критически важно для сохранения целостности сигнала в высокочастотных переключающих цепях и приложениях быстрого обнаружения переходных процессов.

Похожие серии

Серия FLQ50 предлагает три стандартных номинала мощности (1 Вт, 2 Вт, 3 Вт), каждый из которых охватывает диапазон сопротивления от 3 мОм до 100 мОм. Этот широкий диапазон позволяет разработчикам выбирать оптимальное падение напряжения (обычно от 50 мВ до 300 мВ в полной шкале) для прямого взаимодействия с аналого-цифровыми преобразователями и операционными усилителями. Стандартные допуски ±1%, ±2%, ±5% и ±10% подходят как для прецизионных измерений, так и для приложений общего назначения. Являясь надежным производителем токоизмерительных резисторов в Китае, компания RST Electric объединяет более 10 лет точного проектирования резисторов со строгим контролем качества, чтобы поставлять компоненты, которые обеспечивают стабильную обратную связь по току без дрейфа в самых сложных условиях.

Техническая спецификация

Подробная информация о резисторе измерения тока

1. Оптимизирован для диапазона мощности 1–3 Вт. Специально разработан для приложений измерения мощности с низким и средним уровнем мощности, распространенных в портативных устройствах с батарейным питанием.

2. Сверхнизкие значения сопротивления — от 3 мОм до 100 мОм, что позволяет точно измерять ток с минимальными потерями мощности и падением напряжения.

3. Исключительная температурная стабильность – низкий TCR (от ±20 ppm/°C до ±100 ppm/°C) обеспечивает минимальный дрейф сопротивления во всем диапазоне рабочих температур, что критически важно для точных измерений.

4. Сверхнизкая индуктивность. Конструкция из металлического сплава практически исключает паразитную индуктивность, сохраняя целостность сигнала в высокочастотных коммутационных цепях.

5. Тонкий профиль. Высота корпуса всего 4,5 мм позволяет устанавливать его в корпусах с ограниченным пространством и низкопрофильных устройствах.

6. Гибкое расстояние между выводами — настраиваемое расстояние между выводами от 10 мм до 25 мм позволяет учитывать различные схемы расположения отверстий печатной платы и требования к компоновке.

7. Прецизионные допуски – доступны в пределах ±1%, ±2%, ±5% и ±10% для достижения как высокой точности, так и экономичных целей проектирования.

8. Высокая стабильность и надежность. Прецизионный элемент из металлического сплава обеспечивает превосходную долговременную стабильность и устойчивость к термоциклированию.

9. Огнестойкое покрытие – заключено в прочный огнестойкий материал, соответствующий требованиям безопасности для промышленной и бытовой электроники.

10. Настраиваемые параметры. Специальные значения сопротивления, форма выводов и согласованные пары доступны для конкретных требований приложения.

Применение продукта

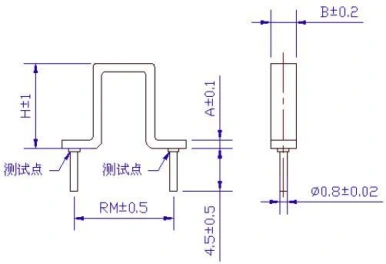

Чертеж и размеры
