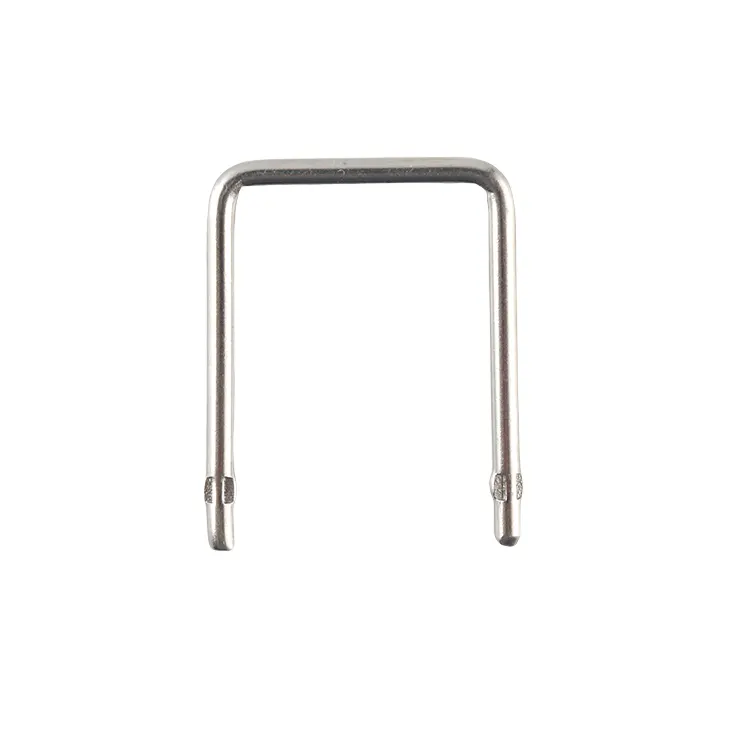

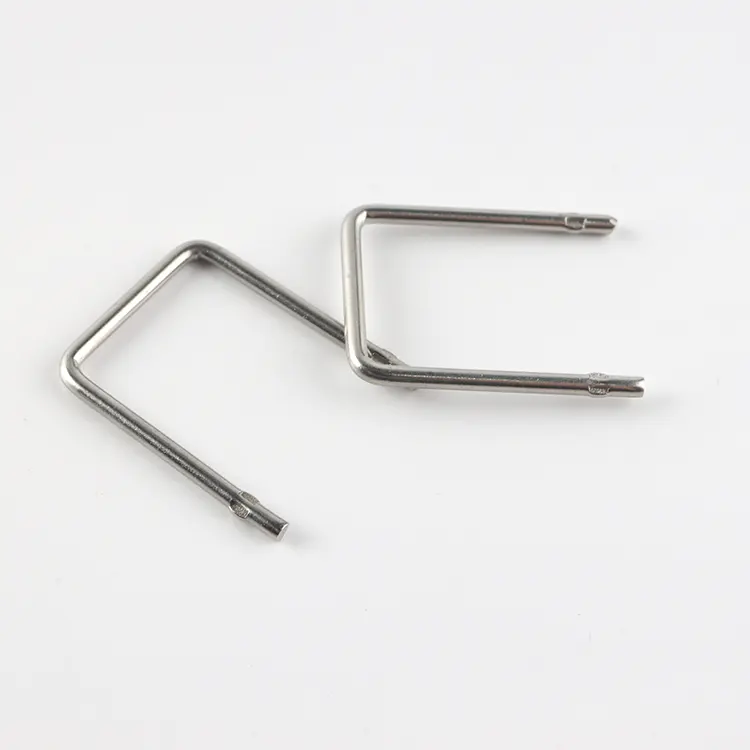

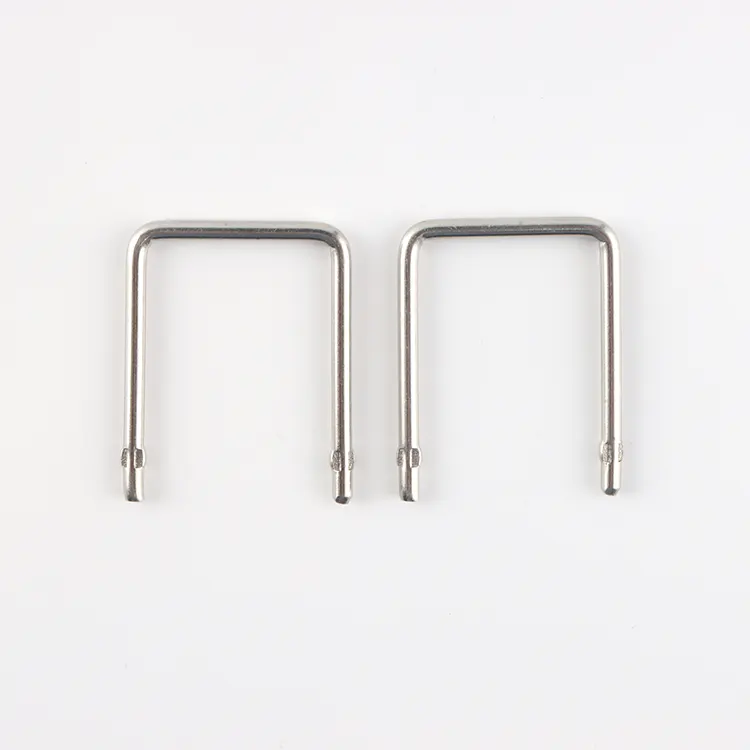

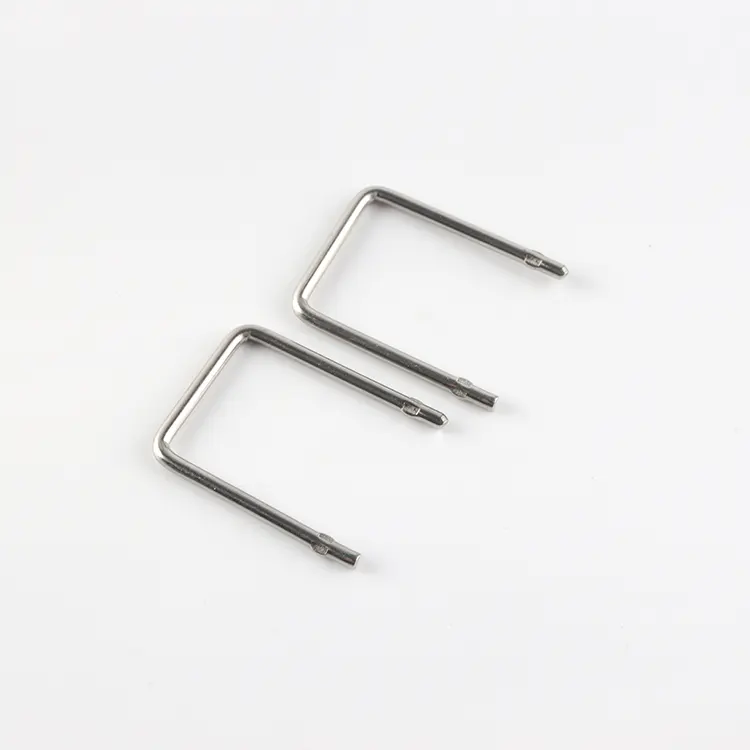

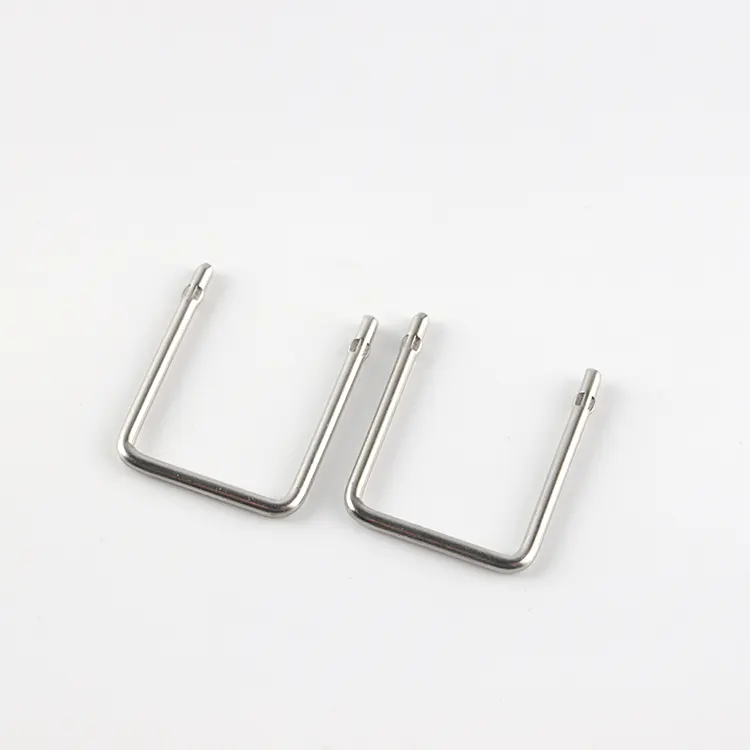

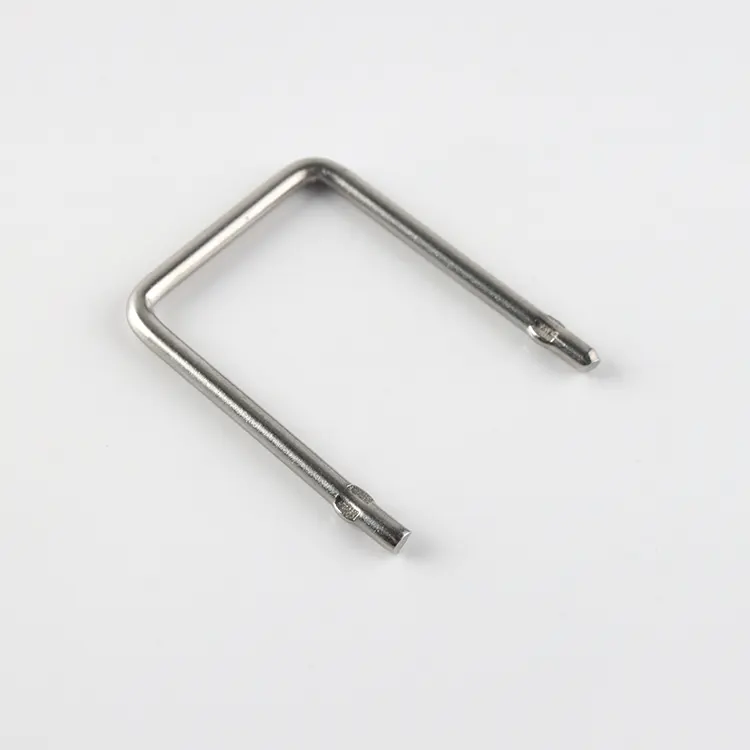

Резистор для измерения тока из металлического сплава

Преимущества дизайна

Токоизмерительный резистор из металлического сплава от RST Electric представляет собой высокостабильное решение с низкой индуктивностью для измерения постоянного и переменного токов в современной силовой электронике. В этом низкоомном резисторе, разработанном специально для применений, где пространство на плате ограничено, а точность имеет первостепенное значение, используется прецизионный элемент из металлического сплава (манганин или аналогичный), который обеспечивает превосходное сочетание низкого температурного коэффициента, высокой устойчивости к перенапряжениям и долгосрочной стабильности. Вертикальный корпус с радиальными выводами позволяет резистору стоять вертикально, сводя к минимуму занимаемую площадь и одновременно способствуя естественной циркуляции воздуха вокруг элемента — важнейшее преимущество при плотной компоновке, где рассеивание тепла является проблемой.

Структурная оптимизация

Конструкция этого резистора с металлическим элементом оптимизирована как по электрическим характеристикам, так и по механической надежности. Резистивный элемент изготовлен из высокостабильного сплава с температурным коэффициентом всего ±50 ppm/°C, что обеспечивает практически постоянное значение сопротивления во всем диапазоне рабочих температур. Затем элемент приваривается к луженым медным выводам и герметизируется в огнестойкий корпус, который обеспечивает механическую защиту и позволяет при открытой конструкции максимизировать охлаждение. Полученный компонент обладает сверхнизкой индуктивностью, что делает его пригодным для высокочастотных переключающих схем, где обычные резисторы с проволочной обмоткой могут привести к нежелательному сдвигу фазы или скачкам напряжения.

Характеристики сопротивления и тока

Серия FLQ53 охватывает диапазон сопротивления от 2 мОм до 50 мОм с номинальным током от 2,5 А до 21 А, что соответствует типичному падению напряжения от 50 мВ до 100 мВ при полной шкале, что идеально подходит для прямого интерфейса с аналого-цифровыми преобразователями и операционными усилителями. Стандартные допуски ±1%, ±2% и ±5% подходят как для прецизионных приборов, так и для приложений общего назначения.

Являясь надежным производителем токоизмерительных резисторов из металлических сплавов в Китае, компания RST Electric объединяет более 10 лет точного проектирования резисторов со строгим контролем качества, чтобы поставлять компоненты, которые обеспечивают точную обратную связь по току без дрейфа в самых сложных условиях.

Техническая спецификация

Особенности продукта

1. Сверхнизкие значения сопротивления — от 2 мОм до 50 мОм, что позволяет точно измерять токи от нескольких ампер до более 20 А с минимальными потерями мощности и низким падением напряжения.

2. Низкий температурный коэффициент (TCR) – от ±50 ppm/°C до ±100 ppm/°C обеспечивает стабильные значения сопротивления при изменениях температуры, что имеет решающее значение для точного измерения тока.

3. Чрезвычайно низкая индуктивность. Конструкция из металлического сплава практически исключает паразитную индуктивность, что делает ее идеальной для высокочастотных переключающих схем и быстрого переходного процесса.

4. Широкий диапазон тока — охватывает от 2,5 А до 21 А в одной серии, обеспечивая гибкость конструкции на нескольких уровнях мощности.

5. Компактная вертикальная занимаемая площадь. Вертикальная конструкция с радиальными выводами минимизирует занимаемую площадь печатной платы, обеспечивая плотное размещение компонентов.

6. Высокая стабильность и надежность. Прецизионный элемент из металлического сплава обеспечивает превосходную долговременную стабильность и устойчивость к термоциклированию.

7. Огнестойкое покрытие – заключено в прочный огнестойкий материал, соответствующий требованиям безопасности для промышленной и бытовой электроники.

8. Прецизионные допуски – доступны в пределах ±1%, ±2%, ±5% и ±10% для соответствия как высокоточным, так и экономичным конструкциям.

9. Настраиваемые параметры. Специальные значения сопротивления, форма выводов и согласованные пары доступны для требований конкретного применения.

10. Простая интеграция с печатной платой — стандартный радиальный шаг выводов (от 5 до 50 мм в зависимости от номинального тока), совместимый с автоматическим оборудованием для установки.

Применение продукта

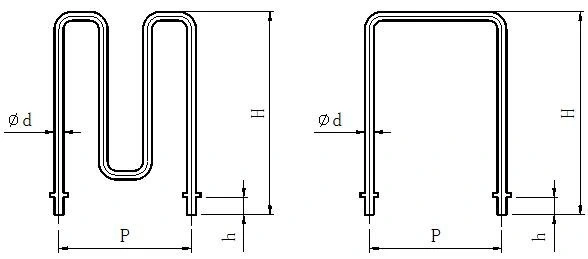

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого токоизмерительного резистора из металлического сплава:

● Упаковка навалом: резисторы упаковываются в антистатические пакеты с пенопластовой подкладкой, а затем помещаются в гофрированные картонные коробки, чтобы предотвратить изгиб выводов и деформацию элементов.

● Защита выводов: выводы удерживаются прямо с помощью пенопластовых концевых заглушек или пластиковых прокладок, образующих выводы.

● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.

● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.

Часто задаваемые вопросы

Вопрос: Почему вы выбрали RST Electric?

О: Мы уже более 10 лет активно занимаемся разработкой резисторов для обнаружения тока из металлических сплавов. У нас имеется производственная база, сертифицированная по стандарту ISO 9001. Мы независимо контролируем каждый этап от выбора сплава, формовки до обнаружения на протяжении всего процесса, без каких-либо промежуточных этапов. Это обеспечивает более высокую экономическую эффективность. Кроме того, резистор измерения тока из металлического сплава обладает высокой точностью и хорошим рассеиванием тепла и подходит для различных сценариев силовой электроники.

Вопрос: Какие услуги настройки поддерживаются?

О: Поддерживается полноразмерная настройка, включая номинальный ток (2,5–21 А), значение сопротивления (2–50 мОм), допуск (всего ± 0,5%), форму выводов (включая нестандартную высоту опоры), свинцовое покрытие (оловянно-свинцовый, чистое олово, позолота), а также индивидуальные настройки таких параметров, как температурный коэффициент, TCR и т. д.

Вопрос: Каковы гарантии качества?

A: Каждый токоизмерительный резистор из металлического сплава проходит 100% электрические испытания (значение сопротивления, допуск, TCR), а также проводятся внутренние тесты на надежность для проверки стабильности при циклическом изменении температуры и циклическом токе. Мы строго следуем стандарту ISO 9001, чтобы гарантировать, что каждый продукт соответствует требованиям качества промышленного уровня.

Вопрос: Каковы гарантии доставки и послепродажного обслуживания?

О: для продукции стандартной спецификации срок доставки составляет 7-10 дней; для индивидуальных продуктов это 10-15 дней. Вместе с товаром будут предоставлены полные протоколы испытаний, сертификаты на материалы и т. д. Мы предлагаем гарантию 12 месяцев. Будет обеспечена удаленная диагностика неисправностей, поставка запасных частей и техническая поддержка. Также может быть предложена помощь в завершении интеграции и отладки продукта.
