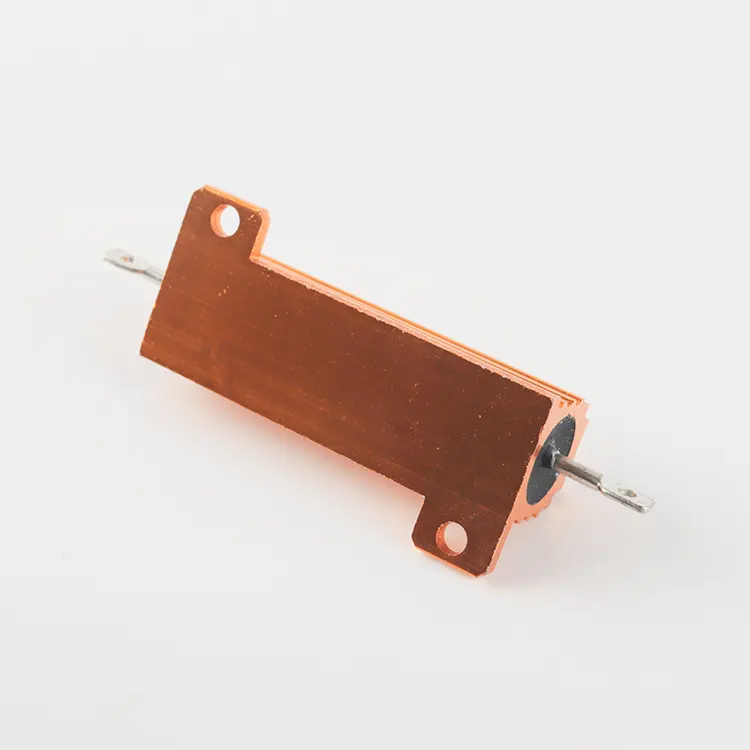

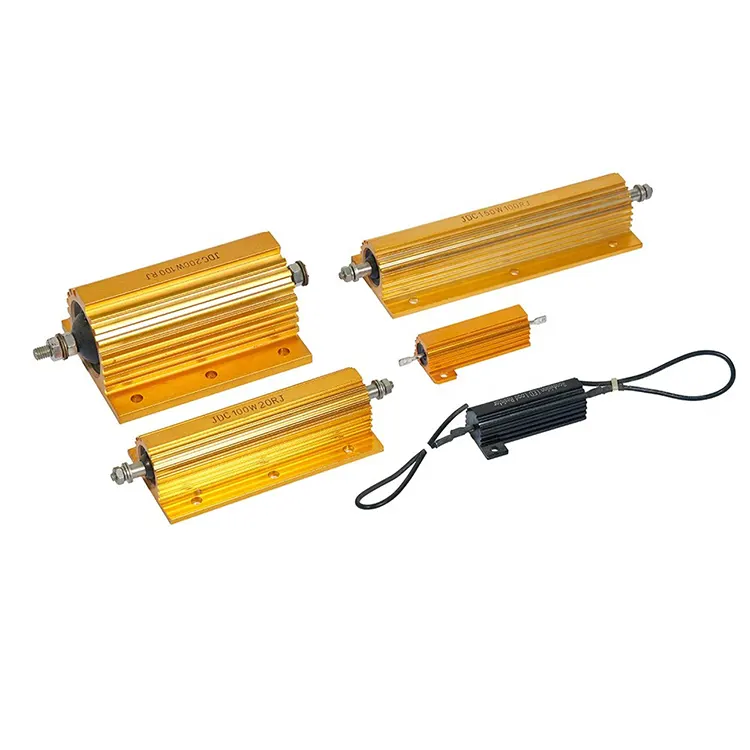

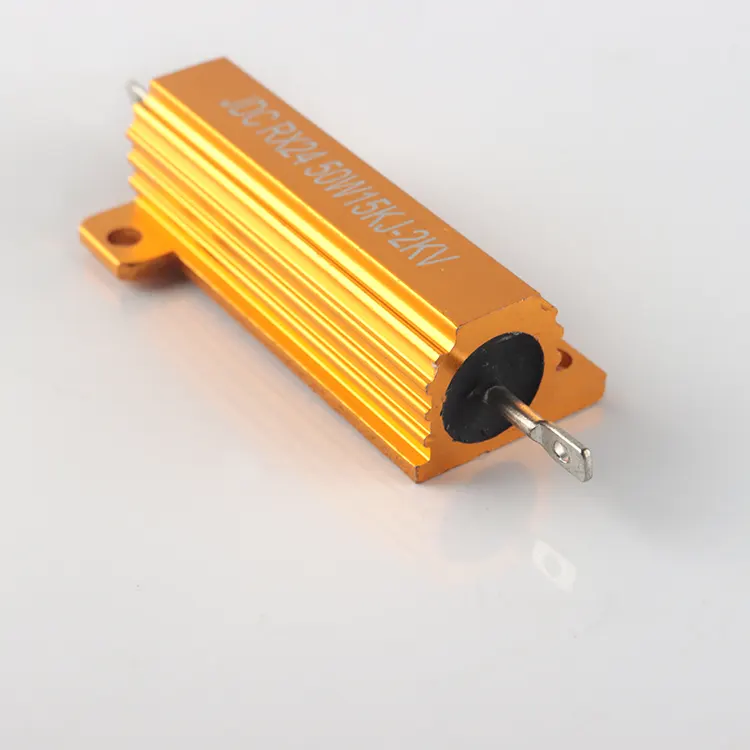

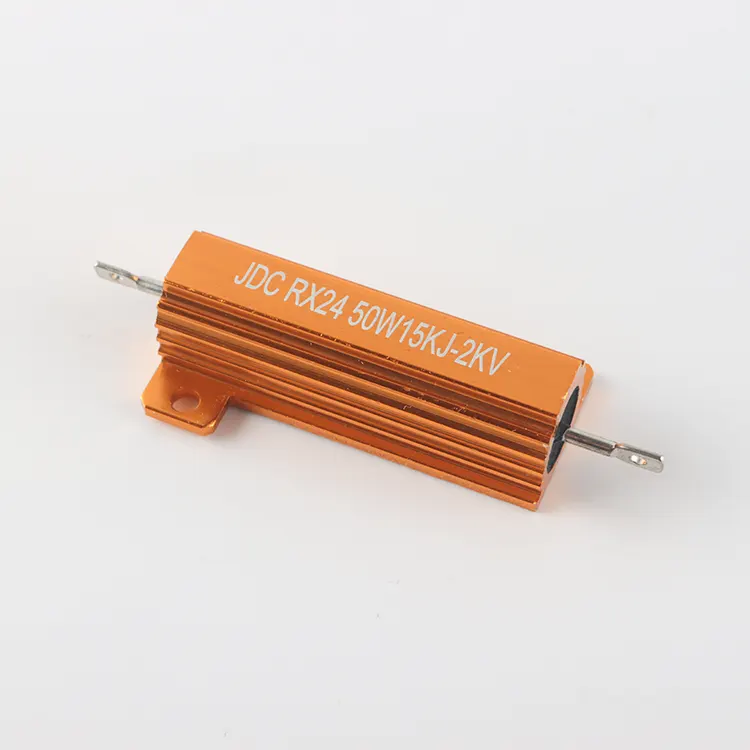

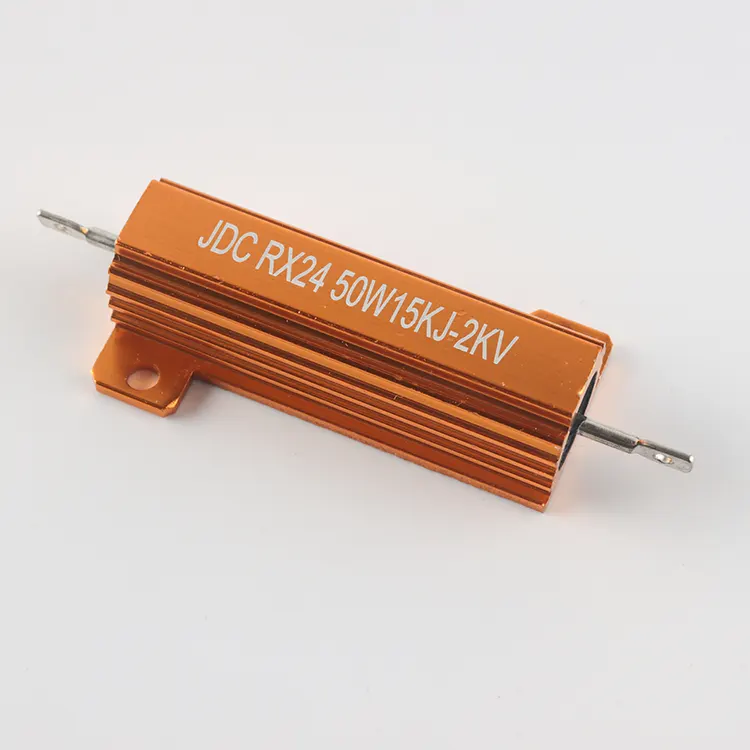

Силовой резистор для монтажа на шасси от RST Electric представляет собой кульминацию передовых технологий материаловедения и точного производства. В отличие от обычных резисторов, этот силовой резистор имеет прочную металлическую алюминиевую корку, которая выполняет несколько важных функций: он обеспечивает отличную теплопроводность для эффективного рассеивания тепла, обеспечивает механическую защиту от вибрации и ударов, а также обеспечивает надежное крепление к охлаждающим пластинам или поверхностям шасси для оптимального управления температурой. Внутренний элемент герметизирован огнестойкими неорганическими материалами посредством интегрированного процесса герметизации, что обеспечивает высокую изоляционную способность и исключительную виброустойчивость.
Такая конструкция позволяет получить резистор в алюминиевом корпусе, способный непрерывно работать при температурах от -55°C до +275°C, с диэлектрической прочностью, проверенной строгими испытаниями. Компактный форм-фактор обеспечивает высокую плотность мощности — небольшой размер в сочетании со значительной силовой нагрузкой — что делает его идеальным для приложений с ограниченным пространством в промышленных системах управления, системах возобновляемых источников энергии и профессиональном аудиооборудовании. Каждое устройство проходит комплексную проверку работоспособности, включая измерение температурного коэффициента, испытания на кратковременную перегрузку, проверку паяемости и испытания на долговечность под нагрузкой как в условиях влажности, так и в условиях высокой температуры. Характеристики негорючести подтверждены испытаниями на перегрузку при 5-, 10- и 16-кратной номинальной мощности, что гарантирует отсутствие видимого пламени в экстремальных условиях.
Являясь надежным производителем силовых резисторов для монтажа на шасси в Китае, компания RST Electric сочетает в себе более чем 10-летний опыт разработки силовых резисторов со строгим контролем качества, чтобы поставлять компоненты, отвечающие строгим требованиям современных промышленных и коммерческих приложений.
|

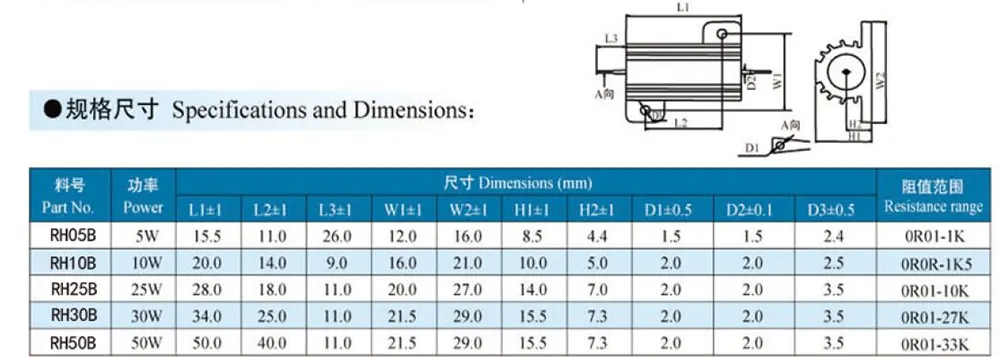

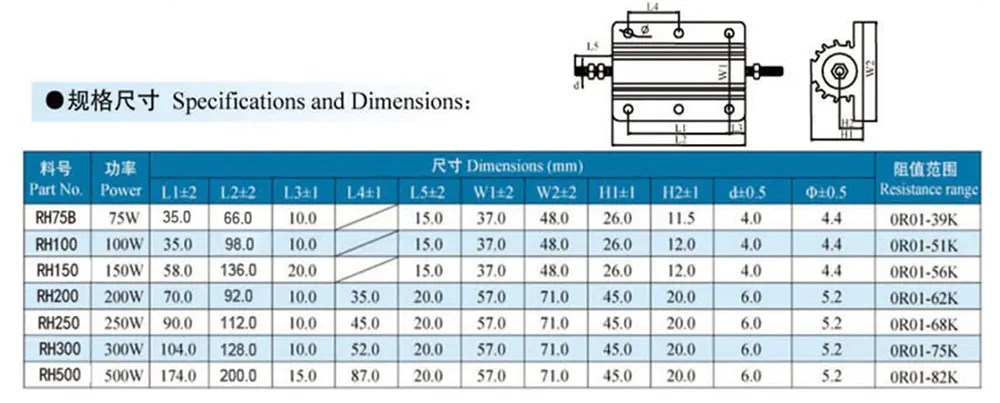

Модель |
Серия РХ |
|
Номинальная мощность |
5 Вт, 10 Вт, 25 Вт, 30 Вт, 50 Вт, 75 Вт, 100 Вт, 150 Вт, 200 Вт, 250 Вт, 300 Вт, 500 Вт |
|
Диапазон сопротивления |
0,1 Ом – 10 кОм (в зависимости от модели) |
|
Толерантность |
±1% (Ф), ±2% (Г), ±5% (Дж), ±10% (К) |
|
Температурный коэффициент (TCR) |
От ±100 частей на миллион/°C до ±300 частей на миллион/°C |
|
Максимальное рабочее напряжение |
150–1600 В (в зависимости от модели) |
|
Максимальное напряжение перегрузки |
150–1600 В (в зависимости от модели) |
|
Диэлектрическое выдерживаемое напряжение |
500–2300 В переменного тока (в зависимости от модели) |
|
Рабочая температура |
от -55°С до +275°С |
|
Сопротивление изоляции |
≥ 100 МОм при 500 В постоянного тока |
|
Материал корпуса |
Алюминий |
|
Инкапсуляция |
Эпоксидная смола+песок |
|
Монтаж |
Монтаж на шасси/установка охлаждающей пластины |
|
Прекращение действия |
Медный провод / Несколько форм подключения |
|
Свинцовый материал |
Луженая медь |
|
Согласие |
РоХС, CE |
1. Конструкция с металлической алюминиевой коркой. Корпус из экструдированного алюминия обеспечивает превосходные характеристики теплового излучения и механическую защиту, что обеспечивает надежную работу в суровых условиях.
2. Высокая плотность мощности. Компактный размер в сочетании с возможностью высокой мощности нагрузки идеально подходит для промышленного применения в условиях ограниченного пространства.
3. Превосходная изоляция и огнестойкость. Интегрированная герметизация огнестойкими неорганическими материалами обеспечивает высокую изоляционную способность и проходит испытания на негорючесть при 16-кратной перегрузке.
4. Гибкость нескольких соединений. Доступны с медными проводами или несколькими формами подключения для легкой установки в различных конфигурациях.
5. Широкий диапазон применения - подходит для источников питания, частотно-регулируемых приводов, лифтов, профессионального аудио и высококачественного оборудования, требующего точности и надежности.
6. Комплексное тестирование. Каждое устройство подвергается строгим испытаниям, включая циклическое изменение температуры, проверку влажности/нагрева на протяжении всего срока службы, вибрацию и прочность клемм.
7. Прецизионные допуски – доступны с допусками ±1%, ±2%, ±5% и ±10% для удовлетворения разнообразных требований к схемам.
8. Возможность работы при высоком напряжении. Максимальное рабочее напряжение от 150 В до 1600 В с диэлектрической стойкостью до 2300 В, охватывающее приложения среднего и высокого напряжения.
9. Превосходная термическая стабильность: TCR всего лишь ±100 ppm/°C обеспечивает минимальный дрейф сопротивления во всем диапазоне рабочих температур.
10. Настраиваемая формовка – доступны специальные коды формовки для индивидуальных конфигураций выводов и способов монтажа.
|
Промышленность |
Специальное применение |
Описание |
|
Источники питания |
Импульсные источники питания |
Нагрузочные резисторы и снабберные цепи в промышленных и медицинских источниках питания. |
|
Системы ИБП |
Тормозные и прокачные резисторы для систем бесперебойного питания. |
|
|
Частотно-регулируемые приводы (ЧРП) |
Динамическое торможение |
Поглощение энергии при торможении двигателя в конвейерных системах и насосах. |
|
Защита инвертора |
Защита от разряда шины постоянного тока и защита от перенапряжения в преобразователях частоты. |
|
|
Лифты и подъемники |
Тормозные системы |
Рекуперативное рассеяние энергии в системах привода лифтов. |
|
Цепи управления дверями |
Нагрузочные резисторы для управления и позиционирования дверного двигателя. |
|
|
Профессиональное аудио |
Аудиосистемы для арены |
Мощные нагрузочные резисторы для профессионального звукоусилительного оборудования. |
|
Усилители мощности |
Имитаторы нагрузки для тестирования усилителей и схем защиты динамиков. |
|
|
Высококлассное оборудование |
Медицинское оборудование |
Прецизионные резисторы в оборудовании для диагностической визуализации и мониторинга пациентов. |
|
Тестирование и измерение |
Калибровочные нагрузки и прецизионные шунты для лабораторных приборов. |
|
|
Промышленная автоматизация |
Робототехника |
Тормозные резисторы для сервоприводов роботизированных манипуляторов и систем позиционирования. |
|
Машины с ЧПУ |
Моделирование нагрузки и динамическое торможение в аппаратуре с числовым программным управлением. |
|
|
Возобновляемая энергия |
Солнечные инверторы |
Разрядные резисторы для конденсаторов звена постоянного тока в фотоэлектрических системах. |
|
Ветровые турбины |
Тормозные резисторы для систем регулирования шага и аварийной остановки. |
|
|
Транспорт |
Железнодорожные системы |
Вспомогательное приводное торможение и управление системой отопления, вентиляции и кондиционирования в железнодорожных транспортных средствах. |
|
Электромобили |
Системы нагрузочного тестирования и управления батареями в инфраструктуре зарядки электромобилей. |
RST Electric обеспечивает безопасную доставку каждого силового резистора для монтажа на шасси:
● Индивидуальная упаковка: каждый резистор заворачивается в антистатическую пузырчатую пленку и помещается в отдельные коробки, чтобы предотвратить повреждение поверхности алюминиевого корпуса.
● Защита выводов: медные провода защищены пенопластовыми втулками для предотвращения изгиба или повреждения во время транспортировки.
● Упаковка большими партиями: при оптовых заказах резисторы надежно упаковываются в гофрированные коробки с пенопластовыми перегородками для предотвращения контакта.
● Документация: упаковочные листы и сертификаты проверки прилагаются к каждой поставке.
● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.
Все устройства проходят 100% электрические испытания и визуальный осмотр перед упаковкой, чтобы убедиться, что они соответствуют указанным значениям сопротивления и косметическим стандартам.
Когда точность, мощность и надежность имеют значение, RST Electric справится с этой задачей.
● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве силовых резисторов для монтажа на шасси более 10 лет.
● Полный внутренний контроль над поставками алюминиевого профиля, намоткой элементов, встроенной герметизацией и тестированием – обеспечение стабильного качества.
● Прямые цены с завода на каждый резистор в алюминиевом корпусе, с прозрачной структурой затрат и без посредников.
● Предприятия, сертифицированные по стандарту ISO 9001, со специальными линиями по сборке алюминиевых резисторов.
● 100% электрические испытания (сопротивление, диэлектрика, изоляция) выполняются для каждого устройства.
● Комплексная проверка рабочих характеристик, включая испытания на циклическое изменение температуры, влажность при нагрузке, вибрацию и невоспламеняемость.
● Опытная команда инженеров, специализирующаяся на силовых резисторах для промышленного и высокотехнологичного оборудования.
🌍 Мировой опыт, надежный поставщик
● Проверенный поставщик для производителей источников питания, компаний с ЧРП, OEM-производителей лифтов и производителей профессионального аудиооборудования по всему миру.
● Опыт экспорта в более чем 40 стран, включая Германию, США, Японию, Южную Корею и Италию.
● Глубокий опыт работы в приложениях, требующих высокой надежности и точности в суровых условиях.
● Номинальная мощность: от 5 Вт до 500 Вт (более высокая доступна в пользовательских конфигурациях).
● Значения сопротивления: от 0,1 Ом до 10 кОм (доступны специальные значения).
● Допуски: ±1%, ±2%, ±5%, ±10% (доступны пользовательские допуски).
● Варианты TCR: от ±100 ppm/°C до ±300 ppm/°C.
● Формы подключения: Медные провода/Винтовые клеммы/Специальные разъемы.
● Параметры формирования: специальные коды для индивидуальных конфигураций отведений.
● Монтаж: стандартное крепление на шасси/нестандартные кронштейны/готовая охлаждающая пластина.
● Стандартное время выполнения: 7–10 дней для стандартных оценок; 12-15 дней для индивидуальных конфигураций.
● Комплексная документация: протоколы испытаний, сертификаты материалов, декларации RoHS/CE.
● Доступна техническая поддержка для интеграции в источники питания, приводы, аудиооборудование и промышленные средства управления.
