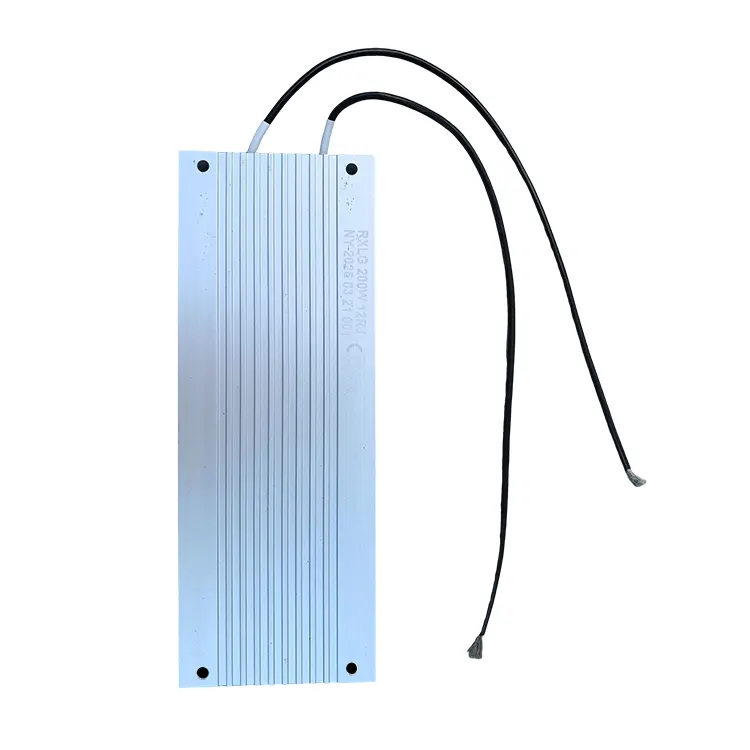

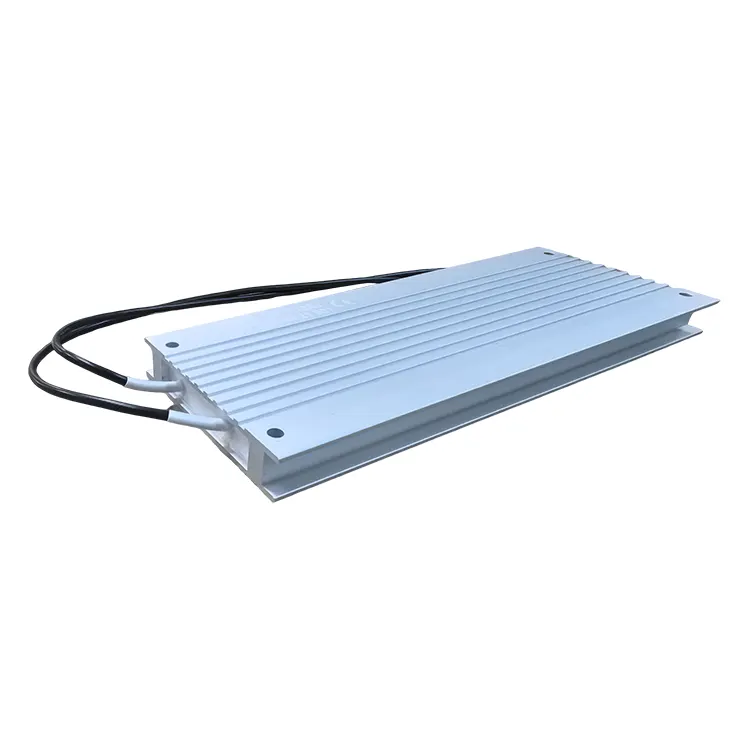

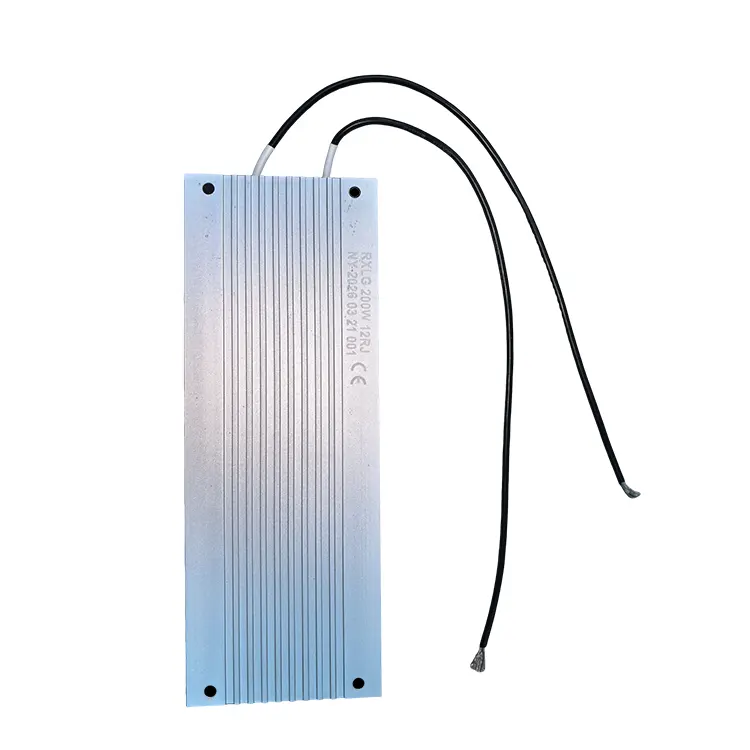

Металлический резистор

Металлоплакированный резистор от RST Electric представляет собой передовое решение для приложений, требующих высокой импульсной мощности, в компактном низкопрофильном корпусе. В отличие от обычных мощных резисторов, этот низкопрофильный резистор имеет специальный элемент с проволочной обмоткой, заключенный в прочный металлический корпус, разработанный специально для монтажа на радиаторе для достижения улучшенного рассеивания мощности. При установке на соответствующий радиатор номинальная мощность удваивается — например, RXLT150 обеспечивает мощность 150 Вт без радиатора и 300 Вт с радиатором, что обеспечивает исключительную гибкость конструкции для инженеров, позволяющую сбалансировать требования к пространству и теплу.

Конструкция подчеркивает надежность в экстремальных условиях: каждый блок выдерживает импульсные перегрузки, в 10 раз превышающие номинальную мощность, в течение 5 секунд, что делает его идеальным для сбора рекуперативной энергии в тормозных цепях и выдерживания переходных скачков напряжения в инверторных приложениях. Стандартные кабели на напряжение 600 В упрощают монтаж полевых устройств и обеспечивают безопасную работу в промышленных средах со средним напряжением. Низкопрофильный форм-фактор, высота которого значительно уменьшена по сравнению с традиционными трубчатыми резисторами или резисторами, монтируемыми на шасси, позволяет устанавливать их в неглубокие корпуса, клеммные коробки двигателей или непосредственно прикреплять к шасси привода.

Электрические характеристики подтверждены строгими испытаниями: сопротивление изоляции превышает 10 ГОм при 500 В, а диэлектрическая стойкость проверена при 4000 В переменного тока, что обеспечивает безопасную работу в высоковольтных системах. Температурный коэффициент поддерживается в пределах ±150 ppm/°C, гарантируя стабильные значения сопротивления во всем рабочем диапазоне до температуры поверхности +250°C. Являясь надежным производителем металлоплакированных резисторов в Китае, компания RST Electric сочетает более чем 10-летний опыт разработки силовых резисторов с прецизионным производством, чтобы поставлять компоненты, отвечающие строгим требованиям современной силовой электроники.

Техническая спецификация

Особенности продукта

1. Высокая импульсная способность — выдерживает импульсные перегрузки в 10 раз больше номинальной мощности в течение 5 секунд, что идеально подходит для улавливания регенеративной энергии в тормозных цепях и выдерживания переходных скачков напряжения.

2. Низкопрофильная конструкция. Компактный форм-фактор обеспечивает установку в неглубоких корпусах, клеммных коробках двигателей и приводных системах с ограниченным пространством.

3. Гибкие номинальные мощности. Двойные номинальные мощности (с радиатором и без него) обеспечивают гибкость конструкции; мощность удваивается при правильной установке радиатора.

4. Кабели высокого напряжения. Стандартные кабели на напряжение 600 В упрощают монтаж полевой проводки и обеспечивают безопасную работу в промышленных приложениях среднего напряжения.

5. Превосходная изоляция. Сопротивление изоляции ≥ 10 ГОм при 500 В и диэлектрическая стойкость 4000 В переменного тока гарантируют безопасную работу в системах высокого напряжения.

6. Низкий TCR — температурный коэффициент ≤ ±150 ppm/°C обеспечивает стабильные значения сопротивления во всем рабочем диапазоне до +250°C.

7. Оптимизирован для приложений торможения и инверторов. Специально разработан для цепей динамического торможения, защиты инверторов/преобразователей и приводов двигателей.

8. Прочная металлическая конструкция. Корпус из алюминиевого сплава обеспечивает механическую защиту и эффективную передачу тепла к монтажной поверхности.

9. Широкий диапазон сопротивления — от 2,2 Ом до 1,1 кОм, удовлетворяющий разнообразные требования к измерению тока и рассеянию энергии.

Применение продукта

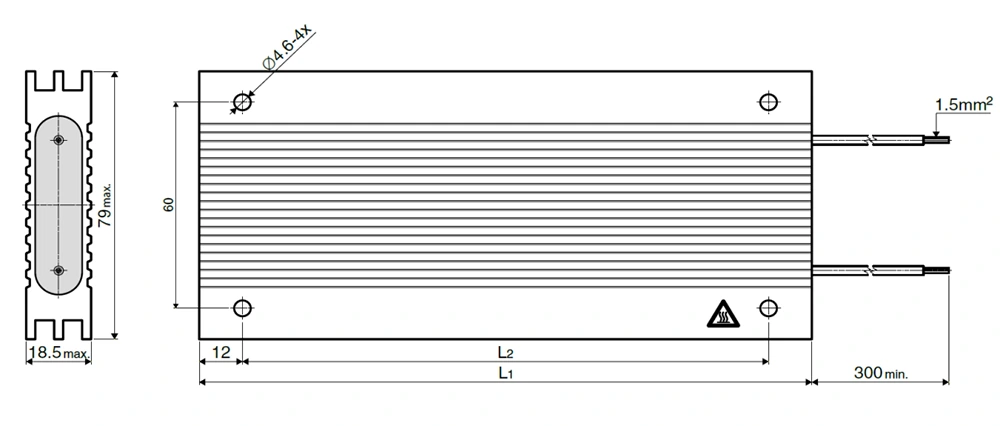

Чертеж и размеры

Тип L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Упаковка и отгрузка

Независимая упаковка

RST Electric придает большое значение безопасности транспортировки продукции. Каждый металлоплакированный резистор упакован отдельно. Сначала он оборачивается антистатической электрической пузырчатой ​​пленкой, а затем помещается в отдельную упаковочную коробку. Это обеспечивает комплексную защиту металлического корпуса и кабельных наконечников, предотвращая повреждения, вызванные трением и столкновениями во время транспортировки.

Различные дизайны упаковки

Кабели будут свернуты, отсортированы и закреплены кабельными стяжками во избежание повреждений при транспортировке; при оптовых заказах для упаковки используются коробки из гофрированного картона, внутри которых имеются пенопластовые перегородки, предотвращающие столкновение резисторов друг с другом.

Гибкие грузовые услуги

Каждая партия товара сопровождается упаковочным листом и актом проверки, что облегчает проверку соответствия со стороны клиентов. Способы перевозки являются гибкими: экспресс-доставка DHL/FedEx/UPS для небольших партий, авиаперевозка для средних партий и морская перевозка для больших партий, удовлетворяющие различные потребности.

Строгое тестирование

Вся продукция перед упаковкой проходит 100% электрические испытания. Ключевые тесты включают значение сопротивления, изоляцию и диэлектрическую прочность. Только после соответствия стандартам производительности они будут отгружены, что обеспечит стабильную работу продукции.

Почему стоит выбрать RST Electric?

Когда важны импульсная мощность и компактная конструкция, RST Electric справится с этой задачей.

Прямая фабрика, специалисты по металлической плакировке

● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве металлоплакированных резисторов более 10 лет.

● Полный внутренний контроль производства проволочных элементов, изготовления металлических корпусов и окончательной сборки – обеспечение стабильного качества.

● Прямые цены с завода на каждый низкопрофильный резистор с прозрачной структурой затрат и без посредников.

Профессиональное производство и гарантия качества

● Предприятия, сертифицированные по стандарту ISO 9001, со специальными линиями по производству высокоимпульсных резисторов.

● 100% электрические испытания (сопротивление, изоляция, диэлектрик) выполняются для каждого устройства.

● Проверка импульсной перегрузки гарантирует, что каждый резистор соответствует допустимой мощности, в 10 раз превышающей номинальную.

● Опытная команда инженеров, специализирующаяся на тормозных и инверторных приложениях.

🌍 Мировой опыт, надежный поставщик

● Проверенный поставщик для производителей приводов двигателей, производителей инверторов и системных интеграторов возобновляемых источников энергии по всему миру.

● Опыт экспорта в более чем 40 стран, включая Германию, США, Японию, Южную Корею и Италию.

● Глубокий опыт работы в приложениях, требующих высокой обработки импульсов и компактной конструкции.

Бесконечная настройка

● Номинальная мощность: от 150 до 600 Вт (более высокая доступна в пользовательских конфигурациях).

● Значения сопротивления: от 2,2 Ом до 1,1 кОм (доступны специальные значения).

● Допуск: ±5% (допуски по индивидуальному заказу доступны по запросу).

● Длины кабелей: доступны стандартные или нестандартные длины.

● Разъемы: кабели, рассчитанные на напряжение 600 В, специальные разъемы, свободные выводы.

● Монтаж: стандартное крепление для радиатора/специальные кронштейны.

Надежная доставка и пожизненная поддержка

● Стандартное время выполнения: 7–10 дней для стандартных оценок; 15-20 дней для индивидуальных конфигураций.

● Комплексная документация: протоколы испытаний, сертификаты материалов, декларации RoHS/CE.

● Доступна техническая поддержка для интеграции в приводы, инверторы и тормозные системы.
