Блок нагрузки жидкостного охлаждения 200 кВт, 380 В

Нагрузочный блок с жидкостным охлаждением мощностью 200 кВт, 380 В от RST Electric представляет собой сдвиг парадигмы в технологии испытаний высокой мощности. Размещенный в стандартном стоечном корпусе высотой 42U (Ш600×Г1400×В1800 мм), этот блок нагрузки с жидкостным охлаждением мощностью 200 кВт, напряжением 380 В устраняет необходимость в массивных системах обработки воздуха или вытяжных системах объекта, передавая тепло непосредственно в существующую инфраструктуру жидкостного охлаждения объекта. Система оснащена контуром охлаждающей жидкости из нержавеющей стали 304 с входными/выходными соединениями DN32, способным выдерживать расход до 200 л/мин (12 м³/ч) при расчетном давлении 0,4 МПа.

Прецизионные датчики температуры контролируют температуру охлаждающей жидкости на входе и выходе, поддерживая стабильную тепловую нагрузку с повышением температуры до 15°C при полной мощности и перепадом давления до 5 фунтов на квадратный дюйм. Сам блок резистивной нагрузки обеспечивает ступенчатое разрешение 5 кВт с точностью нагрузки ±2 %, что позволяет детально моделировать реальные ИТ-нагрузки. Опции управления включают в себя локальный сенсорный экран HMI, программное обеспечение для удаленного ПК, RS485/Modbus RTU и полную возможность регистрации данных.

Являясь ведущим производителем нагрузочных блоков с жидкостным охлаждением мощностью 200 кВт в Китае, компания RST Electric объединяет более чем 15-летний опыт работы в области силовых резисторов с передовыми технологиями жидкостного охлаждения для создания решений, отвечающих строгим требованиям центров обработки данных нового поколения и высокопроизводительных вычислительных мощностей.

Техническая спецификация

Особенности продукта

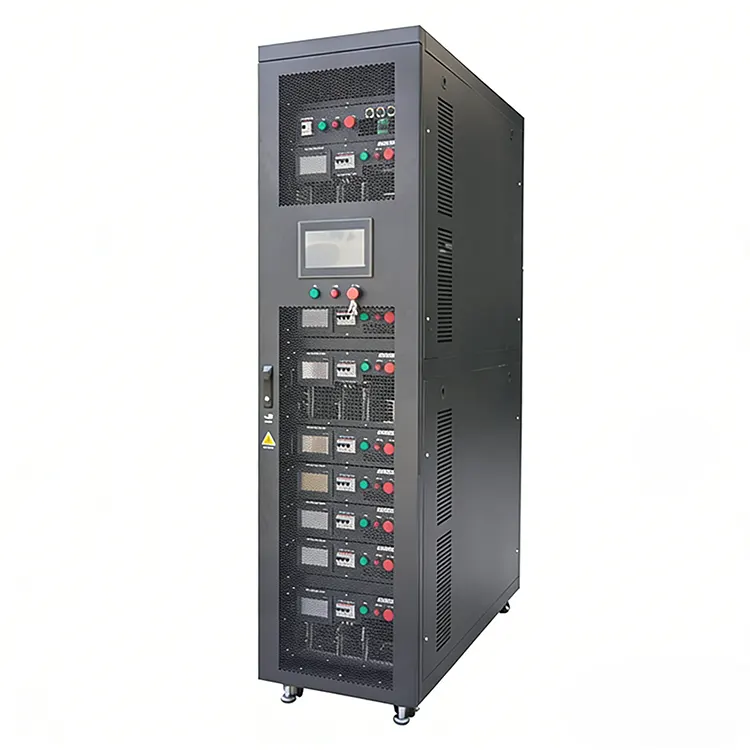

1. Сверхвысокая плотность мощности: обеспечивает мощность 200 кВт в компактном корпусе высотой 42U, что идеально подходит для центров обработки данных с ограниченным пространством.

2. Тихая работа – устраняет шум традиционного вентилятора нагрузочного блока; только циркуляционный насос издает минимальный шум (<65 дБ), что делает его пригодным для использования в офисных или лабораторных помещениях.

3. Точное управление температурой. Мониторинг расхода в режиме реального времени, температуры на входе/выходе и перепада давления обеспечивает точную проверку CDU и системы охлаждения.

4. Контур охлаждающей жидкости из нержавеющей стали — конструкция из нержавеющей стали 304 с трехзажимными соединениями DN32 обеспечивает коррозионную стойкость и совместимость с различными охлаждающими средами.

5. Резервные соединения. Двойные входные/выходные порты (резервные 1+1) позволяют подключаться к основной и резервной системам охлаждения без изменения конфигурации.

6.Комплексный пакет безопасности. Включает обнаружение утечек жидкости, защиту от сбоев потока и отключение при перегреве, что критически важно для чувствительных сред центров обработки данных.

7. Нагрузка с высоким разрешением — шаг шага 5 кВт позволяет точно моделировать профили мощности серверной стойки от частичной до полной нагрузки.

8. Независимая работа – отсутствие зависимости от системы кондиционирования воздуха для отвода тепла; тепло отводится непосредственно через инфраструктуру жидкостного охлаждения заказчика.

9. Реальное моделирование — точно имитирует тепловые и электрические характеристики серверных стоек высокой плотности (> 30 кВт на стойку) для проверки охлаждения D2C (прямое соединение с чипом).

10.Расширенный сбор данных. Записывает и регистрирует все важные параметры для анализа и составления отчетов после испытаний.

Применение продукта

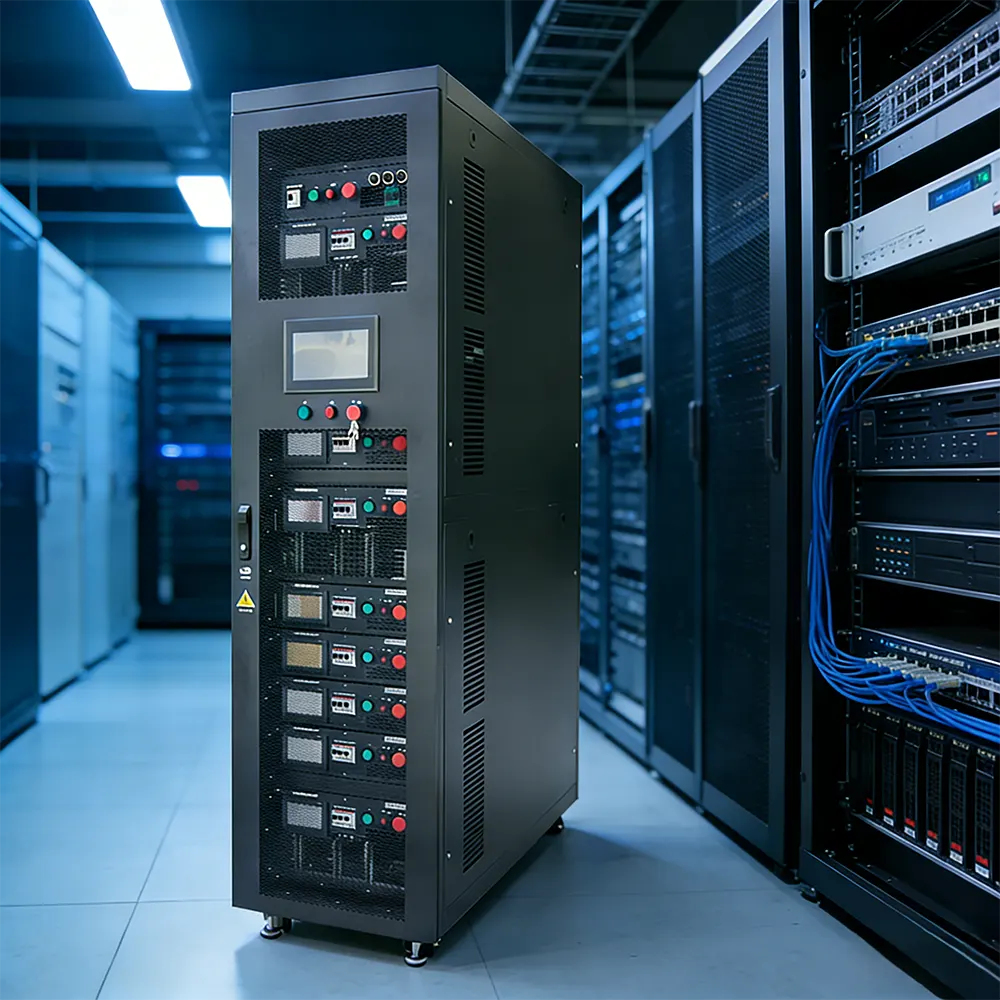

● Испытание CDU центра обработки данных — проверка работоспособности блоков распределения охлаждающей жидкости (CDU) при моделируемых ИТ-нагрузках до 200 кВт.

● Разработка серверов с жидкостным охлаждением. Обеспечивает контролируемые тепловые нагрузки для тестирования систем непосредственного и погружного охлаждения в научно-исследовательских лабораториях.

● Исследования по управлению температурным режимом объекта – характеризует способность отвода тепла охлаждающей инфраструктуры центра обработки данных при различных сценариях нагрузки.

● Высокопроизводительные вычисления (HPC) — моделирует тепловую мощность кластеров графических процессоров и вычислительных стоек высокой плотности для оптимизации охлаждения.

● Лабораторные и испытательные помещения – обеспечивают бесшумные, чистые и эффективные испытания мощности в акустически чувствительных помещениях или помещениях с контролируемым качеством воздуха.

● Ввод в эксплуатацию гипермасштабного центра обработки данных — проверка интеграции систем жидкостного охлаждения с инфраструктурой распределения электроэнергии и мониторинга.

● Проверка модернизации системы охлаждения. Проверяется мощность модернизированных или модифицированных систем охлаждения перед активным развертыванием ИТ-инфраструктуры.

О пакете

Нагрузочный блок жидкостного охлаждения мощностью 200 кВт, 380 В представляет собой высокоточное оборудование, требующее осторожного обращения во время транспортировки. Компания RST Electric упаковывает каждое устройство со следующими защитными мерами:

● Устройство надежно закреплено болтами на прочном поддоне с помощью вибропоглощающих опор.

● Обернут водонепроницаемой пленкой с ЛИК для предотвращения проникновения влаги.

● Помещен в специальный фанерный ящик с пенопластовой прокладкой в ​​критических точках.

● Все соединения охлаждающей жидкости закрыты и герметизированы для предотвращения загрязнения.

● Пакет документации включает сертификаты испытаний под давлением, сертификаты материалов и отчеты о заводских испытаниях.

Варианты доставки включают морские перевозки LCL или FCL, авиаперевозки или экспресс-курьерскую доставку для срочных нужд. Перед отправкой каждый блок нагрузки жидкостного охлаждения мощностью 200 кВт проходит полное заводское приемочное испытание (FAT), включая испытания под давлением, обнаружение утечек и термическую проверку при полной нагрузке.

О РСТ Электрик

Прямой завод, эксперты по жидкостному охлаждению

● Мы являемся сертифицированным производителем в Китае, специализирующимся на производстве современных аккумуляторов жидкостного охлаждения мощностью 200 кВт, 380 В.

● Полный внутренний контроль над проектированием, изготовлением контуров охлаждения, электрической сборкой и тестированием – обеспечение высочайшего качества.

● Прямые цены с завода на каждый блок нагрузки жидкостного охлаждения мощностью 200 кВт, с прозрачной структурой затрат и без посредников.

Профессиональная производственная и термическая экспертиза

● Более 15 лет опыта в разработке силовых резисторов, который теперь распространяется на решения с жидкостным охлаждением для приложений следующего поколения.

● Сертифицированные по стандарту ISO 9001 предприятия со специальным чистым помещением для сборки контуров охлаждения.

● Перед окончательной сборкой выполняется 100%-ное испытание на утечку гелия для каждого контура охлаждающей жидкости.

● Собственные возможности теплового моделирования и проверки соответствия индивидуальным требованиям к охлаждению.

Мировой опыт, надежный поставщик

● Проверенный поставщик операторов центров обработки данных, производителей ИТ-оборудования и интеграторов систем охлаждения по всему миру.

● Опыт экспорта на рынки США, Европы, Сингапура и Ближнего Востока.

● Глубокий опыт в области управления температурным режимом центров обработки данных и тестирования электропитания высокой плотности.

Бесконечная настройка

● Варианты охлаждающей среды: Деионизированная вода / смеси гликолей / диэлектрические жидкости / по индивидуальному заказу.

● Типы соединений: тройной зажим DN32 / резьба NPT / быстроразъемные соединения / по индивидуальному заказу.

● Регулирование расхода: ручные клапаны / автоматическое регулирование расхода / интеграция насоса с регулируемой скоростью.

● Улучшения управления: усовершенствованный ПЛК, интеграция с системой управления зданием (BMS), удаленный мониторинг.

● Варианты измерения: Базовый / Прецизионные расходомеры / Многоточечное измерение температуры.

● Варианты шкафов: открытая рама/стойка 42U/нестандартные размеры.

Надежная доставка и пожизненная поддержка

● Стандартное время выполнения: 30–45 рабочих дней для индивидуальных конфигураций нагрузочного блока с жидкостным охлаждением мощностью 200 кВт, 380 В.

● Полная документация: отчеты об испытаниях под давлением, сертификаты материалов, руководства по эксплуатации и техническому обслуживанию, сертификаты CE/ISO.

● 18-месячная гарантия с удаленной диагностикой и глобальной сетью запасных частей.

● Дополнительный ввод в эксплуатацию на месте, поддержка интеграции системы охлаждения и обучение операторов инженерами RST.

Кейсы проектов

1. Предыстория проекта

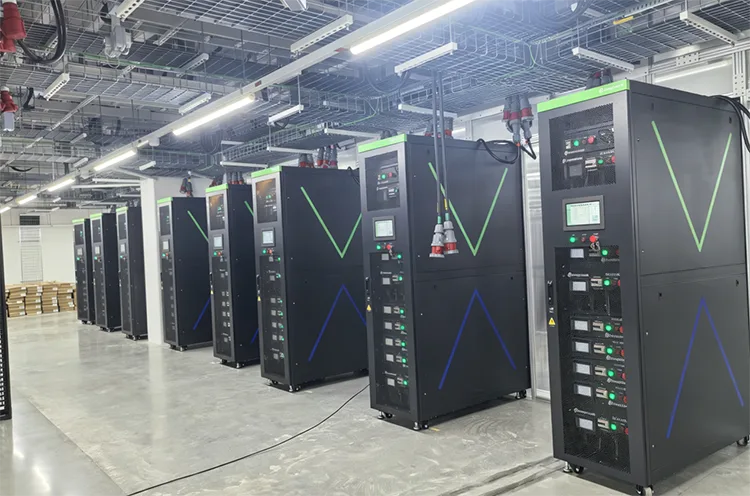

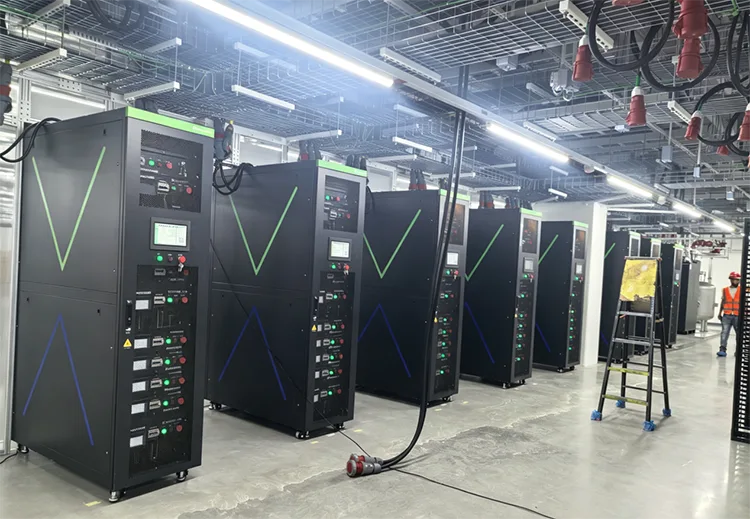

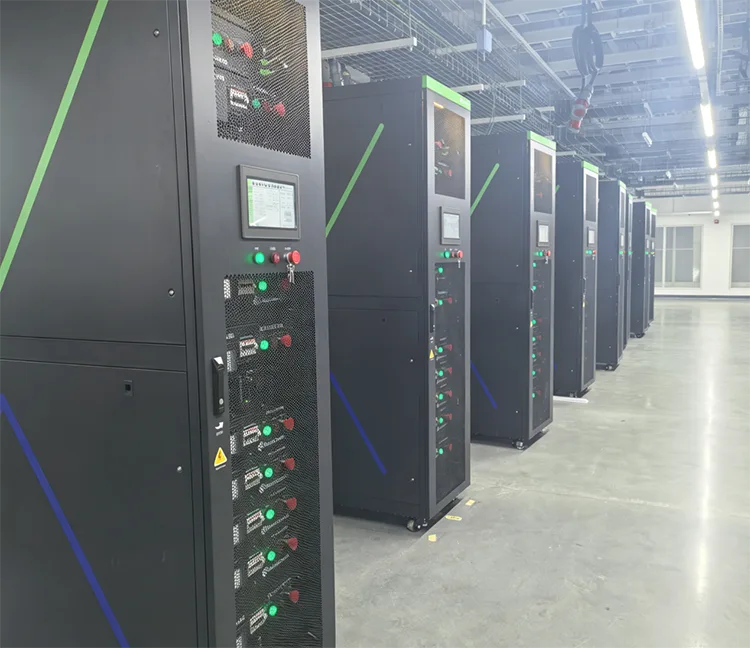

В этом гипермасштабном центре обработки данных искусственного интеллекта в Джохоре, Малайзия, используется полнофункциональная система циркуляции жидкостного охлаждения CDU для кластера серверов с графическим процессором. На этапе приемки проекта основным требованием является достоверная проверка фактической охлаждающей способности контура циркуляции жидкости CDU, симуляция реальной нагрузки по рассеянию тепла, создаваемой серверами высокой плотности внутри шкафа.

Традиционная нагрузка с воздушным охлаждением не может подключаться к трубопроводу циркуляции воды на объекте и не может подавать постоянную тепловую нагрузку в контур CDU для долгосрочной проверки эффективности охлаждения; Громоздкое оборудование воздушного охлаждения не может быть установлено внутри стандартной 19-дюймовой стойки, чтобы восстановить реальную схему обогрева шкафа.

В условиях тропического климата Малайзии, где круглый год наблюдается высокая температура, клиентам необходим стоечный блок нагрузки с доступом к жидкости, соответствующий охлаждающей среде на месте, для выполнения непрерывной проверки тепловой нагрузки системы CDU и синхронного тестирования ИБП/резервного генератора при полной нагрузке. Компания RST Electric поставила партию закрытых стоечных нагрузочных блоков мощностью 200 кВт и напряжением 380 В для реализации точной сертификации возможностей охлаждения CDU в соответствии с местными стандартами приемки мощности TNB.

2. Основные технические характеристики и преимущества конструкции

Электрические характеристики

Номинальная мощность: 200 кВт, 380 В переменного тока (совместимо с 380–480 В переменного тока, 50 Гц), коэффициент мощности = 1, чистая резистивная нагрузка.

Распределение нагрузки: 6кВт+6кВт+12кВт+12кВт четыре независимых ступени, точная регулировка минимум 6кВт, допуск ±5%

Непрерывная круглосуточная работа с полной нагрузкой; дополнительная проводка 1P2W/3P4W в соответствии со спецификациями мощности Малайзии

Мониторинг в реальном времени: напряжение, ток, мощность, температура охлаждающей жидкости на входе и выходе, давление воды в трубопроводе, основные данные для оценки эффективности теплообмена CDU.

Материал и конструктивные особенности

(1) Конструкция, соответствующая циркуляции жидкости: Закрытый контур жидкостного охлаждения поддерживает водно-гликолевую охлаждающую жидкость заказчика, стандартные порты быстрого подключения 1 дюйм NPT непосредственно стыкуются с трубопроводом CDU; номинальный расход охлаждающей жидкости 10 ~ 25 л/мин, максимальная температура воды на входе 40 ℃, падение давления в трубопроводе ≤2 бар. Стабильная непрерывная тепловая мощность передает фиксированное тепло в циркуляционный контур CDU для проверки фактической эффективности отвода тепла системой жидкостного охлаждения.

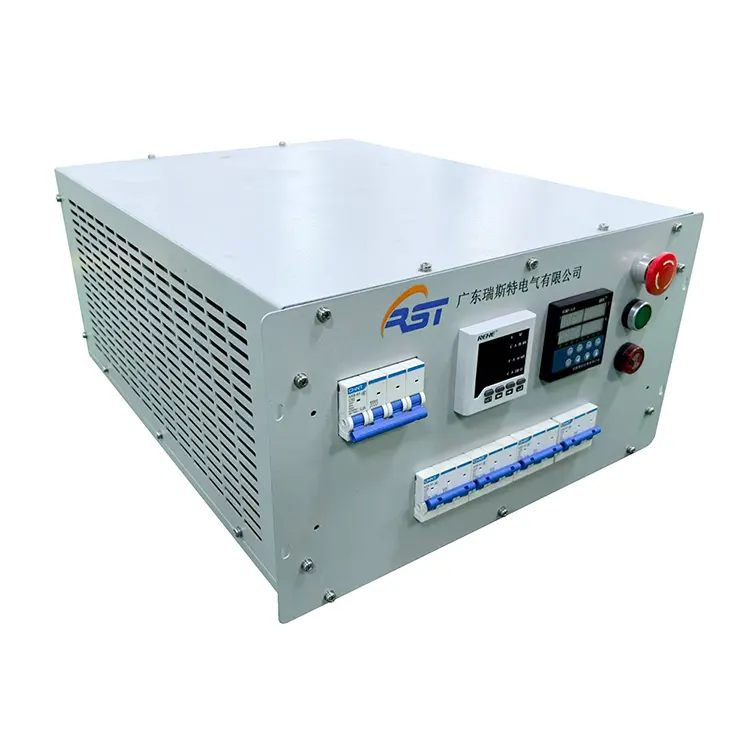

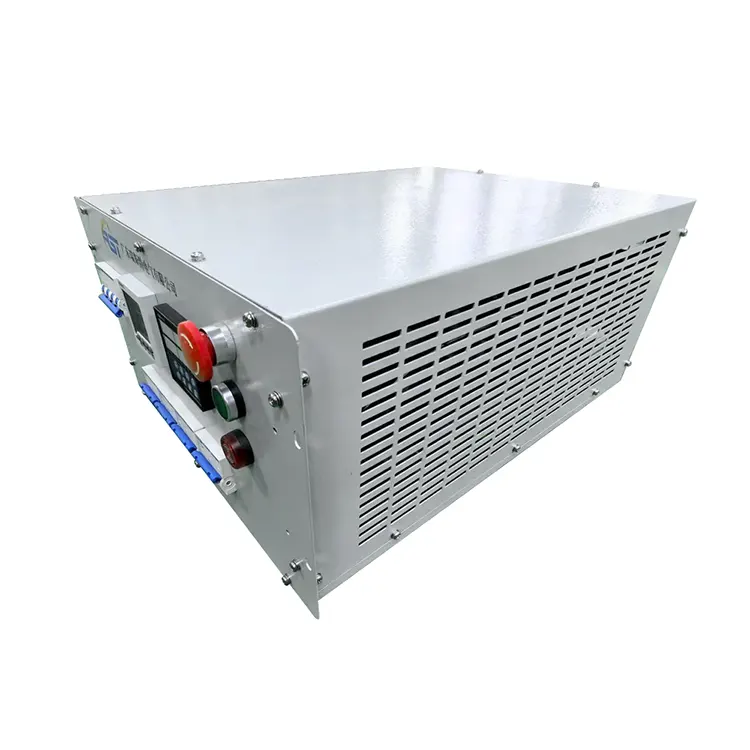

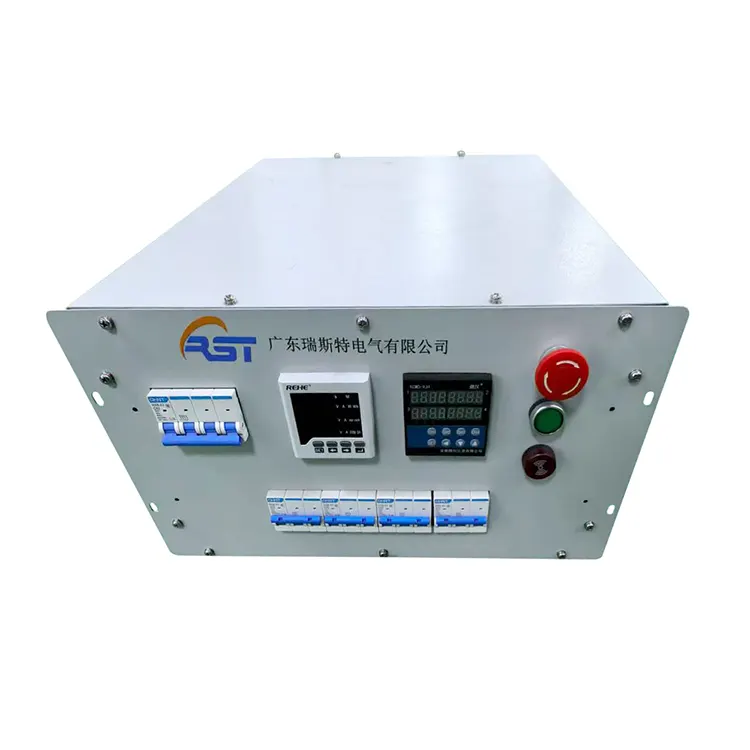

(2) 19-дюймовый стоечный корпус высотой 6U: размеры 482×650×В266 мм, покрытие RAL7035, сухой вес 35–45 кг, встроен непосредственно в серверную стойку для восстановления реальной среды выделения тепла в шкафу онлайн-серверов.

(3) Полная защита: короткое замыкание, перегрузка по току, перегрев, аварийная остановка, низкое давление охлаждающей жидкости и дополнительная защита от блокировки двери; автоматическая сигнализация и падение нагрузки в случае аномалий гарантируют долгосрочное непрерывное испытание на старение CDU.

(4) Режим мультиуправления: локальное ручное/автоматическое/портативное дистанционное управление/управление программным обеспечением ПК; RS485 Modbus опционально, загрузка данных о температуре и расходе в IDC SCADA для записи рабочих данных CDU в реальном времени.

3. Стандарт установки и ввода в эксплуатацию на месте

(1) Установите согласно электротехническим нормам Малайзии; блоки вставляются в стандартные пазы шкафа и фиксируются с помощью передних ручек, независимая силовая проводка, быстроразъемное соединение для входа/выхода жидкости с циркуляционным трубопроводом CDU, надежное заземление PE.

(2) Все агрегаты перед поставкой проходят заводские испытания на полную нагрузку и герметичность трубопроводов с официальными отчетами об испытаниях. При вводе в эксплуатацию на месте поэтапно регулируется расход охлаждающей жидкости, постепенно нагружается мощность 6–200 кВт, регистрируется разница температур воды на входе и выходе для количественной оценки теплообменной способности CDU, проверяются все функции управления и защиты.

(3) Правило ежедневной эксплуатации: еженедельно проверяйте трубопровод на предмет утечек; регулярно очищайте циркуляционный фильтр CDU, чтобы избежать недостаточного потока, влияющего на охлаждающий эффект; возле серверных шкафов не должно храниться горючие материалы.

4. Устранение неполадок и послепродажное обслуживание.

Общие неисправности, включая ненормальный перегрев, недостаточное давление охлаждающей жидкости, сбой связи и ложную сигнализацию защиты, перечислены в официальном руководстве по техническому обслуживанию;

Периодическая проверка: Каждые 6 месяцев проверяйте герметичность трубопровода, очищайте внутренний резистор от пыли, регулярно проверяйте изоляцию мегомметром.

Гарантия: 18-месячная гарантия с даты отгрузки, бесплатный ремонт и замена в случае производственных дефектов; Запасные части на протяжении всей жизни и удаленная техническая поддержка на английском языке, дополнительное обучение местного инженера на месте для оптовых заказов. Настраиваемая мощность, напряжение, жидкостный интерфейс и протокол связи для последующего проекта расширения центра обработки данных.

5. Результат проекта

(1) Установленная в стойке жидкостная конструкция имеет прямой доступ к циркуляционному трубопроводу CDU, стабильно выдает ступенчатую фиксированную тепловую нагрузку, точно проверяет фактическую мощность отвода тепла каждого контура CDU; реализует реальное тепловое моделирование шкафа, чего не может достичь традиционная воздушная нагрузка, эффективность приема CDU увеличена более чем на 65%.

(2) Стабильная замкнутая циркуляция жидкости адаптируется к высокой температуре окружающей среды в Малайзии, длительная непрерывная нагрузка без отключения из-за перегрева, все показатели эффективности охлаждения CDU успешно соответствуют стандарту приемки.

(3) Автоматический сбор данных о температуре, расходе и мощности воды облегчает составление протокола испытаний CDU клиента, что значительно снижает затраты на ручные испытания для проекта IDC.

(4) Свяжитесь с RST Electric для получения индивидуального блока нагрузки с жидкостным охлаждением специально для проверки охлаждения CDU в центре обработки данных Юго-Восточной Азии, а также получите бесплатное техническое предложение и коммерческое предложение.
