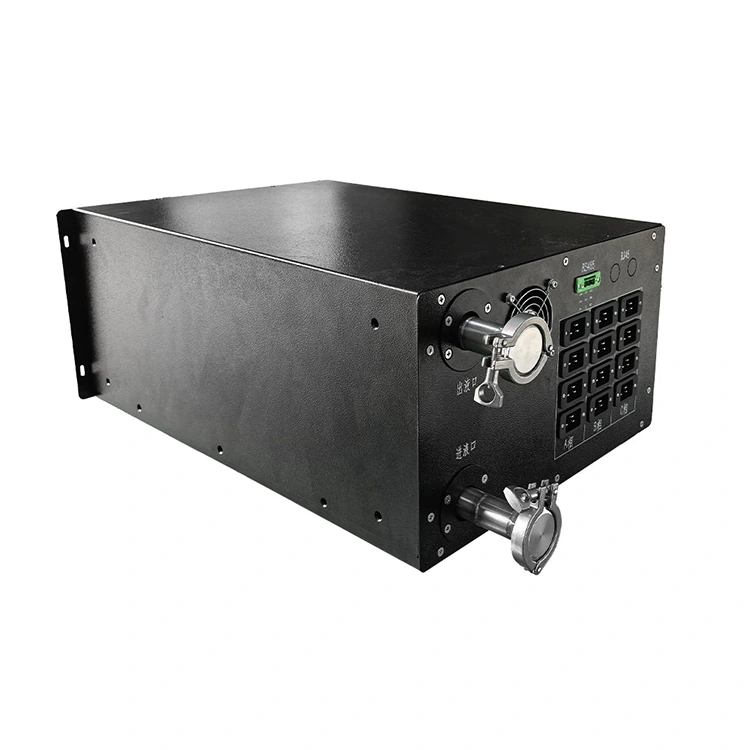

Блок нагрузки 36 кВт, 380 В с жидкостным охлаждением

Нагрузочный блок с жидкостным охлаждением мощностью 36 кВт, 380 В может решить отраслевые проблемы традиционных грузовых коробок с воздушным охлаждением, такие как высокий уровень шума, высокое энергопотребление, занимаемое большое пространство и легкое тепловое затухание во время долгосрочных испытаний. Он использует архитектуру отвода тепла с жидкостным охлаждением с замкнутым контуром, эффективность которого значительно превышает эффективность рассеивания тепла у моделей с воздушным охлаждением. Рабочий шум чрезвычайно низкий, а потребление энергии значительно снижается. Стандартная стоечная конструкция высотой 6U может легко интегрироваться в шкафную систему. Он оснащен многоуровневой точной регулировкой нагрузки, несколькими режимами интеллектуального управления и полноразмерной защитой безопасности, что обеспечивает стабильное завершение испытаний на старение, прием полной нагрузки, а также ежедневные проверки эксплуатации и технического обслуживания ИБП, генераторных установок, прецизионных источников питания и критического силового оборудования.

Каковы основные преимущества?

1. Сверхнизкий уровень шума.

Отказавшись от традиционной конструкции вентиляторного охлаждения, вся машина работает в среде жидкостного охлаждения с уровнем шума всего 60 дБ. Это на 20–35 дБА ниже, чем у обычных грузовых боксов с воздушным охлаждением, что полностью соответствует требованиям бесшумности таких сценариев, как лаборатории, офисные компьютерные залы и центры обработки данных, и не вызывает шумового загрязнения окружающей среды.

2. Значительная экономия энергии и снижение потребления.

Опираясь на превосходную удельную теплоемкость и теплопроводность жидкостей, блок нагрузки с жидкостным охлаждением мощностью 36 кВт, напряжением 380 В имеет более высокую эффективность охлаждения и более низкое энергопотребление. Общее энергопотребление на 30–50 % ниже, чем у оборудования той же спецификации с воздушным охлаждением. Длительное высокочастотное тестирование позволяет значительно снизить затраты на электроэнергию и эксплуатационные расходы предприятий.

3. Компактный корпус, монтируемый в стойку.

Благодаря стандартному размеру 19-дюймового шкафа 6U вся машина имеет компактную и правильную структуру. Его можно установить непосредственно в стойку без необходимости резервирования большого пространства для охлаждения, что идеально адаптируется к требованиям компоновки компьютерных залов с высокой плотностью размещения, небольших лабораторий и прецизионных испытательных станций.

Техническая спецификация

Тестирование производительности

1. Точная регулировка нагрузки на нескольких передачах.

Он использует четырехступенчатую независимую конструкцию нагрузки 6 кВт/6 кВт/12 кВт/12 кВт с поддержкой регулировки градиента от 6 кВт до 36 кВт. Разумное разделение передач позволяет гибко согласовывать требования к тестированию источников питания, ИБП и генераторов для различных сегментов мощности.

2. Стабильная точность загрузки ±5%.

Вся машина калибруется индивидуально при выходе с завода, что обеспечивает стабильную и контролируемую точность загрузки. В сочетании с функцией отвода тепла при постоянной температуре жидкостного охлаждения отсутствует дрейф сопротивления или затухание тепла во время долгосрочных испытаний при полной нагрузке, а данные испытаний имеют высокую повторяемость, что соответствует стандартам приемки проекта.

3. Универсальная совместимость с широким диапазоном напряжений.

Он поддерживает широкий диапазон входного напряжения 380–480 В, совместимый с основными промышленными стандартами распределения электроэнергии как внутри страны, так и за рубежом. Будь то внутренние проекты или испытания оборудования для внешней торговли, его можно напрямую адаптировать и использовать.

Интеллектуальное управление

1. Интегрированные четыре режима управления.

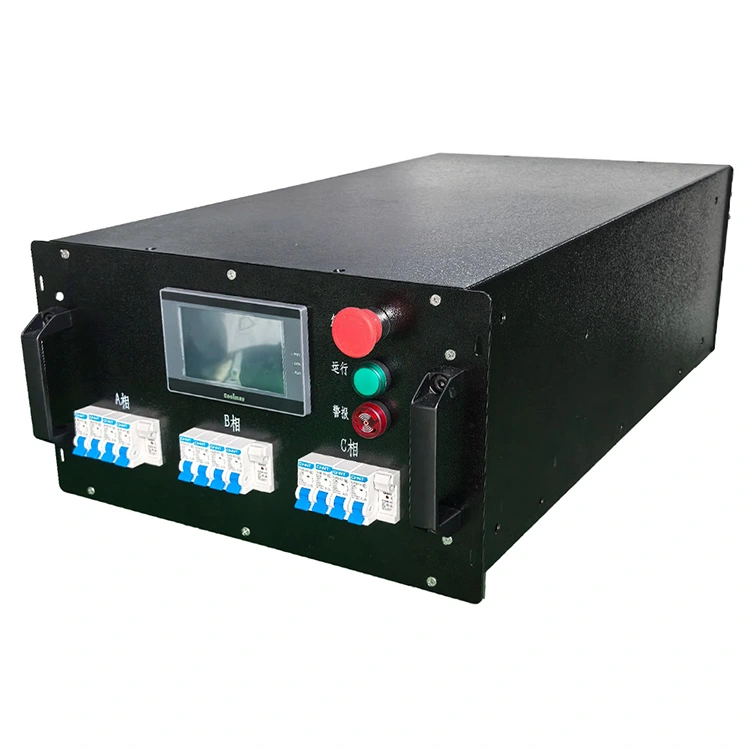

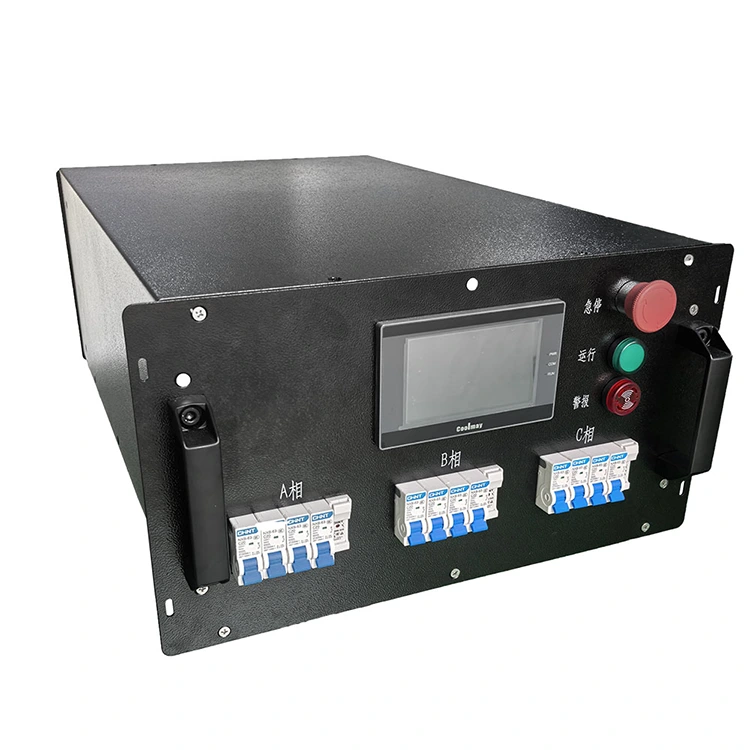

Он поддерживает четыре метода управления: ручная панель на корпусе машины, локальное автоматическое управление, дистанционный портативный блок управления и программное обеспечение верхнего компьютера на базе ПК. Он учитывает как простое ручное тестирование, так и процессы пакетного автоматизированного тестирования.

2. Полный мониторинг визуализации данных

Он отображает основные данные, такие как напряжение, ток, мощность, коэффициент мощности, температура воды на входе и выходе, а также давление воды в режиме реального времени. Статус работы прозрачен и видим, что позволяет операторам осуществлять мониторинг в режиме реального времени, выявлять отклонения и записывать данные испытаний.

3. Возможность подключения к системе автоматизации.

Нагрузочный блок с жидкостным охлаждением мощностью 36 кВт, 380 В поддерживает расширение нескольких протоколов связи и может быть подключен к верхнему компьютеру для удаленного запуска/остановки, градиентной загрузки, автоматического хранения данных и экспорта отчетов, что соответствует требованиям интеллектуальных и беспилотных испытаний в лабораториях.

Защита безопасности

1. Комплексная защита электробезопасности.

Он оснащен несколькими механизмами защиты, такими как короткое замыкание, перегрузка по току, перегрев, недостаточное давление воды и аварийное отключение. При обнаружении любой неисправности система автоматически отключит питание и остановит машину, тем самым предотвращая повреждение оборудования и угрозу безопасности.

2. Герметичная конструкция контура жидкостного охлаждения.

Водяной интерфейс оснащен устройством защиты от герметизации. На заводе проводится 100% испытание на устойчивость к давлению воды, чтобы исключить риск протечек, обеспечить чистую и безопасную работу оборудования в компьютерном зале и предотвратить вторичное загрязнение.

3. Увеличенный срок службы оборудования за счет работы при низких температурах.

Охлаждение жидкостным охлаждением при постоянной температуре значительно снижает термическое напряжение компонентов, избегая повторного старения при высоких температурах. По сравнению с моделями с воздушным охлаждением он эффективно продлевает общий срок службы машины и значительно снижает частоту замены и обслуживания оборудования.

Кастомизация и адаптивность

1. Параметры можно настроить индивидуально.

Поддержка характеристик напряжения, шага нагрузки, настройки диапазона мощности. Точность положения шестерни может быть точно настроена в соответствии со стандартами тестирования клиента и адаптирована к спецификациям тестирования специального оборудования.

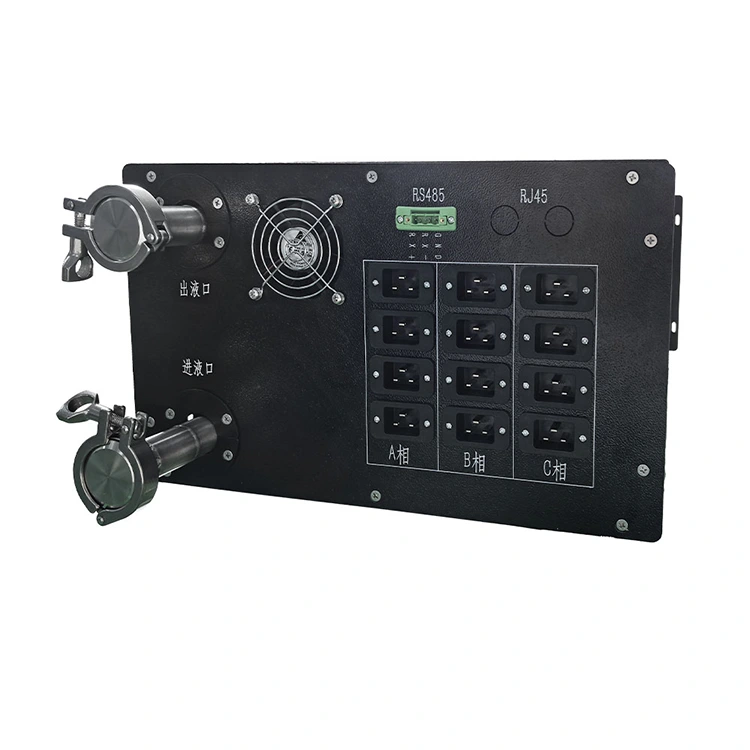

2. Интерфейсы и конвейеры можно модифицировать по мере необходимости.

Интерфейс охлаждения, шаровой клапан, вентиляционная конструкция, порт связи могут быть настроены по индивидуальному заказу. Он может напрямую подключаться к существующим трубопроводам компьютерного зала и системе управления заказчика без необходимости обновления инфраструктуры на месте.

3. Адаптируйтесь к различным сценариям отраслевого тестирования.

Нагрузочный блок с жидкостным охлаждением мощностью 36 кВт, 380 В может широко использоваться в таких сценариях, как приемка в центрах обработки данных, устаревание заводских ИБП, нагрузочные испытания генераторных установок, испытания новых источников питания и лабораторные исследования. Он обладает чрезвычайно сильной универсальностью.

Применение продукта

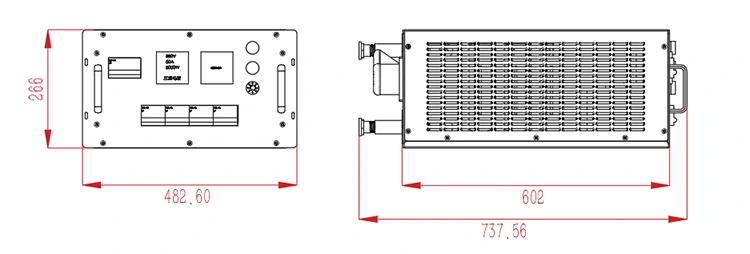

Чертеж и размеры

Упаковка и доставка

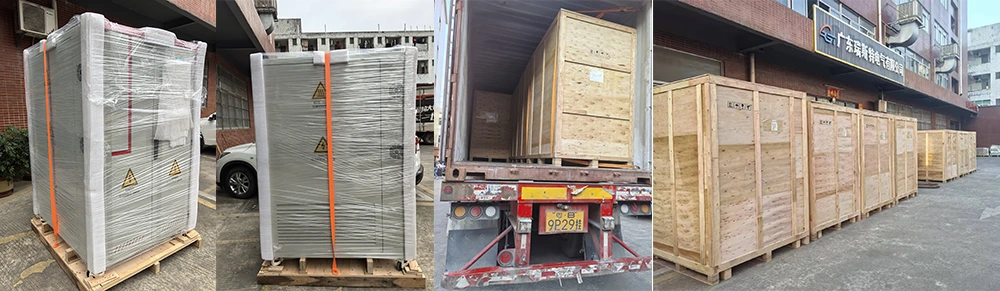

1. Профессиональная пыле- и влагонепроницаемая транспортная упаковка.

Вся машина обернута антистатической пленкой и усилена специальной пеной. Порты водных путей независимо герметизированы для защиты, предотвращающей попадание пыли, влаги и повреждений во время транспортировки, что гарантирует доставку оборудования в идеальном состоянии.

2. 100% полное заводское тестирование изделия.

Каждое устройство подвергается старению при полной мощности, испытанию под давлением воды и калибровке точности. Данные испытаний сохраняются для проверки и обеспечивают стабильное качество, отслеживаемость и соответствие требованиям внешнеторговой приемки и проверки проекта.

3. Полные документы и стабильные сроки доставки.

Товары поставляются с упаковочным листом, протоколом испытаний, сертификатом калибровки, руководством по эксплуатации и документами соответствия CE. Стандартные машины поставляются в течение 15-20 дней, а стабильное производство нестандартных моделей запланировано на 20-30 дней.

Часто задаваемые вопросы

1. В чем заключается самое большое преимущество загрузочного короба с жидкостным охлаждением по сравнению с моделями с воздушным охлаждением?

По сравнению с традиционными блоками нагрузки с воздушным охлаждением, самым большим преимуществом нашего блока нагрузки с жидкостным охлаждением мощностью 36 кВт и напряжением 380 В является его бесшумная работа, экономия энергии и отсутствие занимаемого пространства. Вся машина не имеет вентилятора и бесшумна, что делает ее подходящей для компьютерных залов и лабораторий. Система жидкостного охлаждения имеет более высокую эффективность и более низкое энергопотребление при длительных испытаниях. Более того, смонтированная в стойке конструкция не требует большого пространства для охлаждения и идеально адаптируется к современным сценариям прецизионного тестирования с высокой плотностью размещения. Он не испытывает теплового ослабления во время долгосрочных испытаний и обеспечивает более стабильные данные.

2. Поддерживает ли оборудование долгосрочные непрерывные испытания под полной нагрузкой?

В оборудовании используется замкнутая система жидкостного охлаждения для отвода тепла, которая имеет гораздо более высокую теплоотдачу, чем конструкция воздушного охлаждения. Он обладает чрезвычайно высокой термической стабильностью и может работать при полной нагрузке в течение длительного времени без каких-либо проблем, таких как снижение мощности или защита от перегрева и отключения. Он отлично подходит для испытаний на старение ИБП и долгосрочных испытаний надежности электропитания.

3. Можно ли адаптировать его к нестандартным напряжениям и индивидуальным процедурам тестирования?

В дополнение к стандартному напряжению 380 В он также может адаптироваться к напряжениям 400 В, 415 В, 480 В и другим международным стандартам. Ступенчатая нагрузка, логика управления, протокол связи, водный интерфейс — все это можно настроить в соответствии с требованиями проекта клиента, чтобы соответствовать персонализированным стандартам тестирования лабораторий и заводских производственных линий.

4. На что распространяется гарантия и техническая поддержка послепродажного обслуживания оборудования?

На всю машину предоставляется расширенная 18-месячная гарантия, включая удаленную диагностику неисправностей, техническую отладку и поддержку запасных частей. Мы можем помочь клиентам в завершении интеграции установки оборудования, настройке процесса тестирования, автоматической отладке соединений, а также предоставить полные документы соответствия для поддержки таможенного оформления внешней торговли и приемки проекта.
