Банк нелинейной нагрузки

Банк нагрузки УЗО: моделирование нелинейной нагрузки в реальном мире

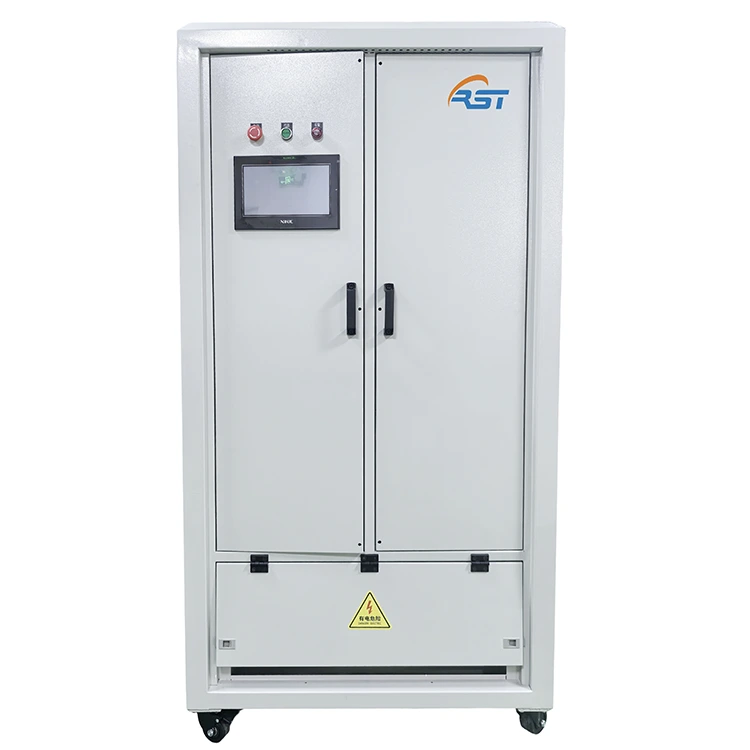

Банк нелинейной нагрузки УЗО от RST Electric представляет собой сдвиг парадигмы по сравнению с традиционными нагрузочными испытаниями, проводимыми только резистивными нагрузками. Этот банк нелинейной нагрузки, предназначенный для инженеров и исследователей, которым необходимо моделировать реальные электрические нагрузки (с компонентами реактивной мощности и различными коэффициентами мощности), объединяет три различных типа нагрузки: резистивную (R) для моделирования чистой активной мощности, емкостную (C) для условий опережающего коэффициента мощности и индуктивную (L) для сценариев с запаздывающим коэффициентом мощности. Комбинируя эти элементы, блок нагрузки УЗО может точно воспроизводить электрические характеристики двигателей, источников питания, систем ИБП и сетевых инверторов, обеспечивая комплексную проверку производительности в реальных условиях эксплуатации.

Высокоточная загрузка и гибкое управление коэффициентом мощности

Разрешение шага нагрузки составляет лучшее в отрасли значение 0,1 кВт для резистивного режима и 0,1 кВА для режима УЗО, что обеспечивает точную настройку параметров испытаний. Точность загрузки поддерживается на уровне ±3%, что обеспечивает повторяемость и надежность результатов испытаний. Устройство поддерживает два различных режима работы: режим нагрузки R (чисто резистивный) и режим нагрузки УЗО (комбинированный резистивный, емкостной и индуктивный), выбираемые через интуитивно понятный интерфейс сенсорного экрана. Коэффициент мощности можно плавно регулировать в диапазоне от 0,65 до 1,0 (запаздывающий или опережающий), обеспечивая полную гибкость при тестировании на соответствие стандартам.

Двухрежимное управление и удаленная связь для интеллектуального тестирования

Управление является двухрежимным: локальное управление с помощью 7-дюймового сенсорного экрана высокого разрешения отображает в реальном времени напряжение, ток, мощность, частоту и коэффициент мощности, а также кривые тенденций в реальном времени для каждого параметра. Встроенные функции регистрации и экспорта данных позволяют инженерам собирать результаты испытаний для анализа. Для автоматизированных тестовых последовательностей банк нагрузки поддерживает удаленную связь RS485/Modbus-RTU, что обеспечивает интеграцию с программным обеспечением на базе ПК для удаленной загрузки, сбора данных и формирования отчетов. Являясь надежным производителем блоков нелинейной нагрузки в Китае, компания RST Electric сочетает более чем 10-летний опыт в области силовых испытаний с точным инжинирингом, чтобы предлагать решения, которые ускоряют разработку продукции и обеспечивают соответствие международным стандартам.

Техническая спецификация

Характеристики продукта банка нелинейной нагрузки

1. Моделирование нелинейной нагрузки УЗО – объединяет резистивные, емкостные и индуктивные элементы для точной имитации реальных нагрузок с регулируемым коэффициентом мощности от 0,65 до 1,0 (запаздывающим или опережающим).

2. Трехфазное независимое управление. Каждую фазу можно нагружать отдельно, что позволяет тестировать несбалансированную нагрузку для трехфазных инверторов, систем ИБП и источников питания.

3. Сверхвысокое разрешение нагрузки — шаг шага 0,1 кВт (резистивное) и 0,1 кВА (УЗО) позволяет точно моделировать реальные изменения нагрузки.

4. Двойные режимы работы. Переключение между чисто резистивным (R) режимом и комбинированным режимом УЗО для поддержки разнообразных требований к тестированию.

5. Высокоточные измерения — многофункциональный прибор класса 0,5 с точностью ±3% по нагрузке обеспечивает надежные и повторяемые результаты испытаний.

6. Интуитивный сенсорный интерфейс — 7-дюймовый ЧМИ с отображением параметров в реальном времени, кривыми трендов, регистрацией данных и возможностью экспорта — для базового тестирования ПК не требуется.

7. Готовность к удаленной автоматизации – связь RS485/Modbus-RTU обеспечивает интеграцию с программным обеспечением ПК для автоматизированных последовательностей испытаний и сбора данных.

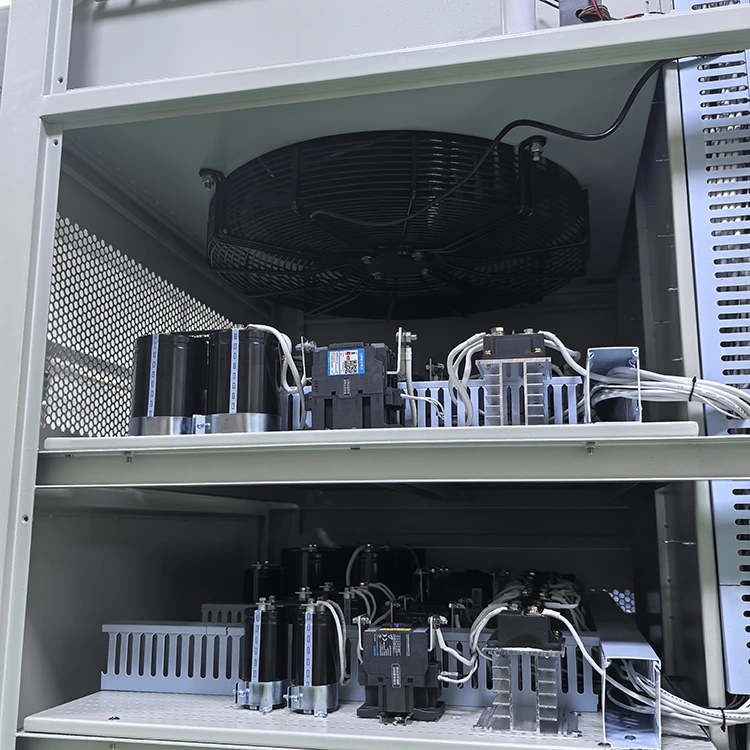

8. Тихая, безопасная для лаборатории работа. Принудительное воздушное охлаждение с вентиляторами с регулируемой скоростью поддерживает уровень шума ≤65 дБ, что подходит для лабораторных и офисных помещений.

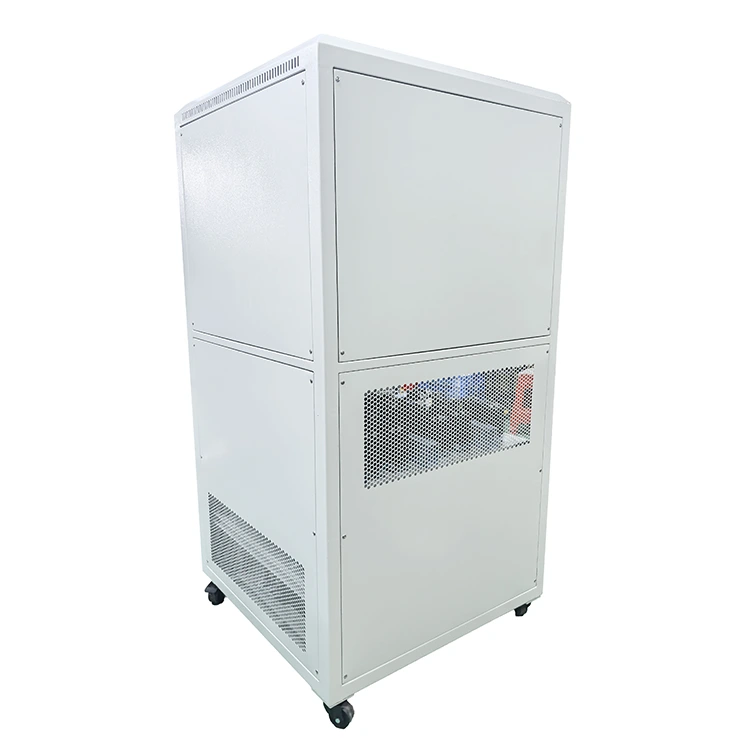

9. Компактный и мобильный дизайн

10.Комплексная безопасность. Защита от перегрева, перенапряжения, перегрузки по току и аварийной остановки обеспечивает безопасную работу во время автоматического тестирования.

Применение продукта

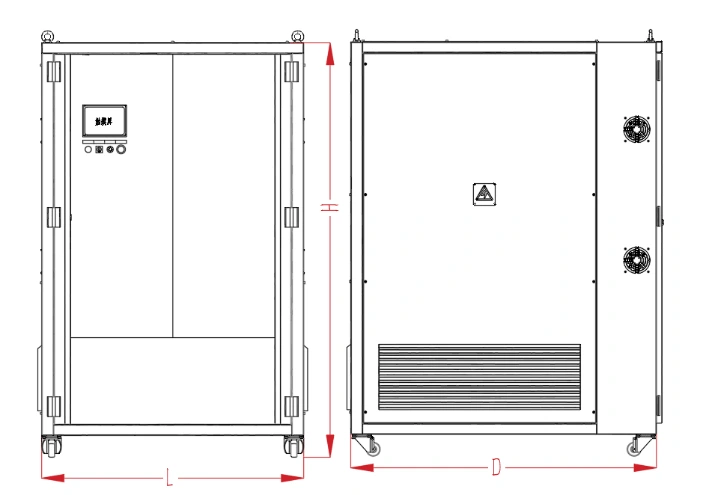

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого блока нелинейных УЗО:

● Прочный ящик: устройство установлено на усиленной деревянной опоре с пенопластовой прокладкой и заключено в специальный фанерный ящик для международной доставки.

● Защита от вибрации. Важнейшие компоненты закреплены дополнительными креплениями для предотвращения повреждений во время транспортировки.

● Документация: прилагаются упаковочные листы, протоколы заводских испытаний и руководства по эксплуатации.

● Варианты перевозки: доступны морские перевозки FCL, авиаперевозки или экспресс-доставка «от двери до двери».

Все устройства проходят заводские приемочные испытания (FAT), включая обкатку при полной нагрузке, проверку калибровки и проверку протокола связи перед отправкой.

Почему стоит выбрать RST Electric?

Прямые поставки с завода гарантированы.

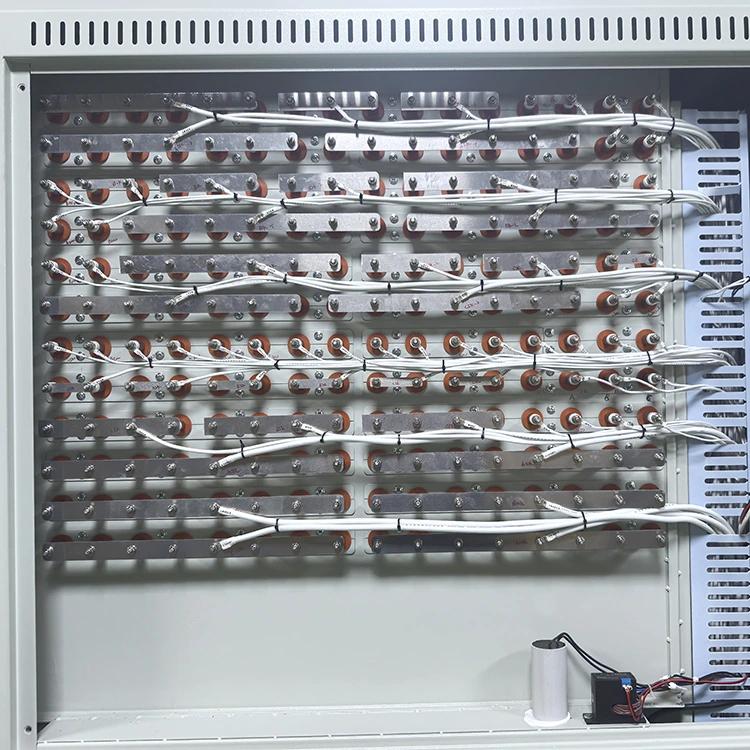

RST Electric является официально сертифицированным производителем в Китае. Компания занимается исследованием и производством блоков нелинейной нагрузки более 10 лет и является опытным производителем, специализирующимся на нагрузочных коробках УЗО. От проектирования и сборки резисторов, конденсаторов и катушек индуктивности до окончательной проверки продукции — весь процесс контролируется независимо, без привлечения аутсорсинга. Это обеспечивает стабильное и однородное качество каждого устройства с самого начала. Модель прямых поставок с завода исключает все наценки посредников, делая цену прозрачной и отслеживаемой. Это позволяет покупателям приобретать качественные нелинейные грузовые коробки, соответствующие международным стандартам, по более разумной цене, что значительно повышает эффективность закупок и экономическую эффективность.

Строгий контроль качества

У нас есть сертифицированная по стандарту ISO 9001 производственная база, оснащенная специализированными производственными линиями. Прежде чем каждая единица оборудования покидает завод, она подвергается 100% старению при полной нагрузке, проверке коэффициента мощности, калибровке протокола связи и другим строгим испытаниям, чтобы гарантировать, что на рынок не попадет некачественная продукция. Наша профессиональная команда инженеров специализируется на тестировании силовой электроники и соблюдении стандартов и может точно контролировать каждую деталь продукта, чтобы гарантировать стабильную работу оборудования в различных сценариях тестирования и соответствие потребностям различных приложений, таких как исследования и разработки, производство и тестирование.

Опыт глобального сотрудничества

Благодаря высокому качеству продукции и профессиональным услугам мы стали надежным поставщиком для мировых научно-исследовательских лабораторий, производителей силовой электроники и учреждений по тестированию возобновляемых источников энергии. Наша продукция экспортируется в более чем 40 стран и регионов, включая Германию, США и Японию. Мы занимаемся моделированием нелинейных нагрузок и знакомы со стандартами испытаний и требованиями к закупкам в различных отраслях и регионах. Мы можем точно соответствовать различным сценариям и предлагать более адаптируемые продуктовые решения для покупателей по всему миру.

Полноразмерная настройка

Мы можем предложить комплексные услуги по настройке. Диапазон мощности охватывает от 30 кВА до 300 ВА+, а напряжение поддерживает стандартные характеристики, такие как 380 В и 400 В, а также индивидуальные требования. Тип нагрузки может быть выбран как чистое сопротивление, смесь УЗО или индивидуальное соотношение RLC. Точность шага, метод управления и интерфейс связи можно настроить по мере необходимости. Это идеально соответствует эксклюзивным требованиям тестирования различных покупателей и может быть введено в эксплуатацию без дополнительной адаптации.

Гарантированное послепродажное обслуживание

Мы предлагаем гибкие сроки доставки. Стандартные модели доставляются в течение 20-25 дней, а модели по индивидуальному заказу - в течение 30-45 дней. Мы можем гибко адаптироваться к планам производства и испытаний покупателей. Товары поставляются с полными протоколами испытаний, сертификатами калибровки, руководствами пользователя и другими материалами. На всю продукцию предоставляется гарантия 12 месяцев. В течение гарантийного периода мы предоставляем удаленную диагностику неисправностей, услуги по доставке запасных частей, а также техническую поддержку, такую ​​​​как формулирование процесса испытаний и отладку на месте. Мы полностью привержены защите покупателей на протяжении всего процесса.
