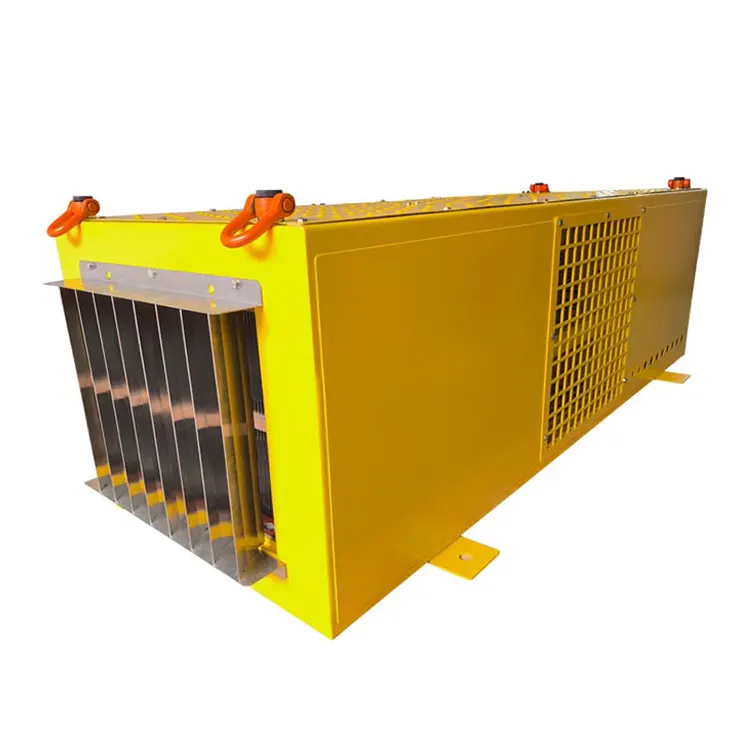

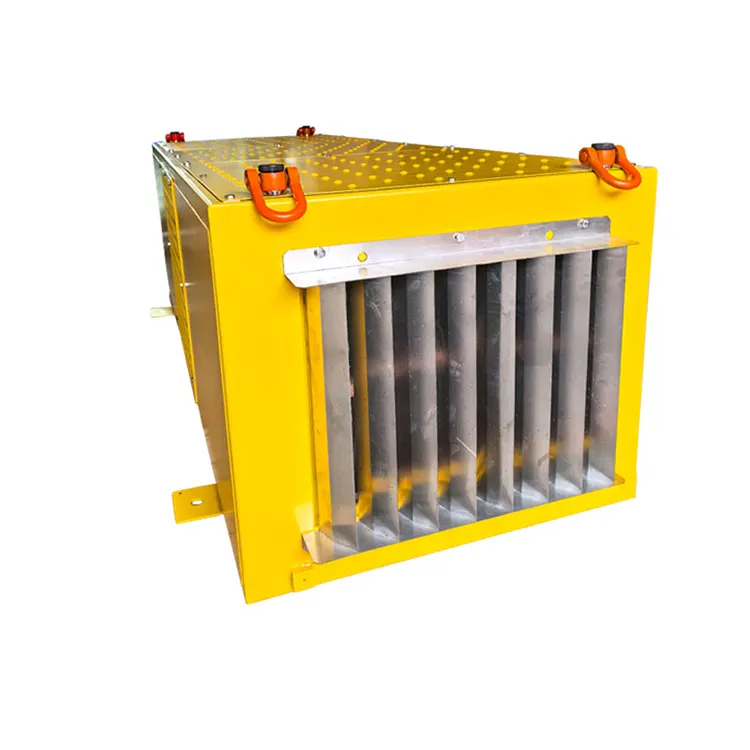

Тормозной резистор для карьерного самосвала

Тормозной резистор для карьерных самосвалов от RST Electric представляет собой вершину технологии динамического торможения для тяжелых условий эксплуатации. Этот тормозной резистор для карьерных самосвалов, созданный для того, чтобы выдерживать суровые условия подземных шахт, открытых карьеров и площадок для бурения нефтяных скважин, воплощает в себе принципы проектирования экстремальных условий эксплуатации на всех уровнях.

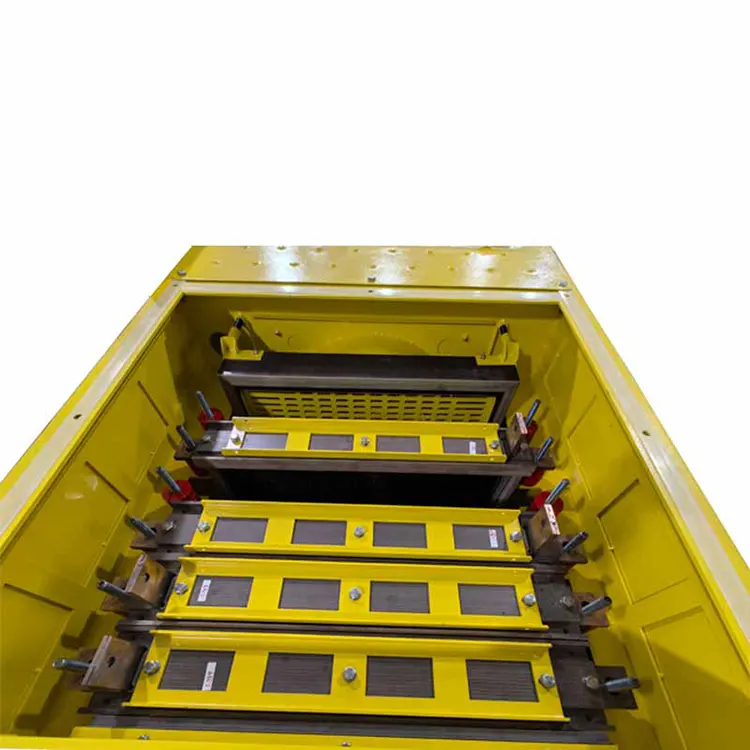

Резисторные элементы изготовлены из высококачественной нержавеющей стали SUS304 или проволоки из специального сплава, выбранной из-за их исключительной коррозионной стойкости, механической прочности и стабильных электрических свойств при многократном термоциклировании до 1140 В переменного тока. Каждый агрегат имеет виброустойчивую раму с усиленными точками крепления, способную выдерживать постоянные толчки и удары, возникающие на неровных дорогах. Управление температурой оптимизировано за счет принудительного воздушного охлаждения с помощью мощных вентиляторов и тщательно спроектированных путей воздушного потока, что обеспечивает быстрое рассеивание тепла во время частых торможений с высоким энергопотреблением.

Корпус доступен как для внутреннего, так и для наружного исполнения с соответствующими классами IP, защищая внутренние компоненты от пыли, влаги и химического воздействия, характерных для горнодобывающих предприятий. Этот тормозной резистор для карьерных самосвалов с номинальной мощностью до 2000 кВт и модульной многоблочной конфигурацией обеспечивает тормозную способность, необходимую для самых больших электрических самосвалов, погрузчиков и буровых установок, работающих на глубине или высоте, где безопасность и надежность имеют первостепенное значение.

Являясь надежным производителем тормозных резисторов для горнодобывающей промышленности в Китае, компания RST Electric объединяет более чем 10-летний опыт работы в области силовых резисторов с глубоким пониманием динамики тяжелых транспортных средств, чтобы предлагать решения, которые максимизируют время безотказной работы и обеспечивают безопасность оператора.

Техническая спецификация

Адаптация к экстремальным условиям

Наш тормозной резистор для карьерных самосвалов специально разработан для сложных условий работы в шахтах. Прочный корпус и герметичные компоненты выдерживают пыль, влагу, грязь и экстремальные температуры в подземных и открытых шахтах, устраняя болевые точки оборудования, подверженного повреждениям и имеющего короткий срок службы в суровых условиях. В то же время он обладает чрезвычайно сильными антивибрационными и ударными характеристиками. Усиленная рама и устойчивые компоненты обеспечивают поддержку, способную выдерживать постоянные удары и толчки во время работы, обеспечивая долговременную механическую целостность и предотвращая поломку оборудования и простои.

Эффективное рассеивание тепла

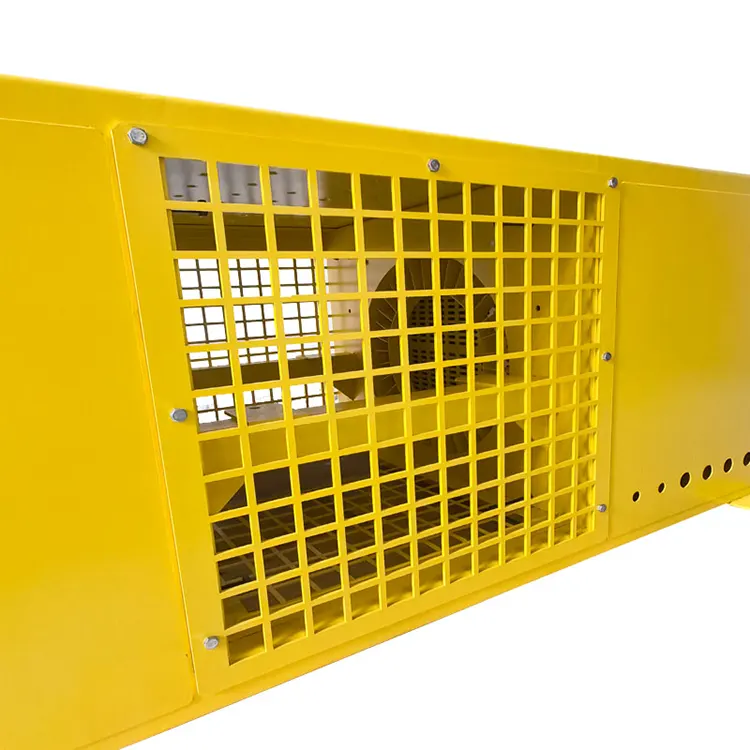

Чтобы удовлетворить частые требования к торможению карьерных самосвалов при тяжелых нагрузках, мы оборудовали их мощным принудительным воздушным охлаждением и резервными вентиляторами, чтобы обеспечить безопасную рабочую температуру во время повторяющихся торможений при тяжелых нагрузках и предотвратить сбои из-за перегрева. Пиковая мощность продукта может эффективно поглощать кратковременные импульсы рекуперативной энергии, генерируемые большими системами электропривода на крутых склонах, обеспечивая плавное и безопасное торможение грузовика и поддержание непрерывной работы.

Безопасность Дизайн

Безопасность интегрирована на протяжении всего процесса проектирования. Мы оснащаем его устройством термического отключения, огнестойкими материалами и надежными электрическими соединениями для обеспечения безопасности операторов и оборудования в соответствии со стандартами для использования в опасных условиях горнодобывающей промышленности. Резистивные элементы изготовлены из проволоки из нержавеющей стали или сплава SUS304, которая устойчива к коррозии, воздействию шахтной воды, химических веществ и солевого тумана, что продлевает срок службы изделия.

Гибкая адаптация

Тормозной резистор для карьерных самосвалов поддерживает модульное расширение. Несколько агрегатов, подключенных параллельно, могут достичь тормозной мощности в несколько мегаватт, что подходит для различных крупных карьерных самосвалов. Могут быть предоставлены настраиваемые внутренние и внешние корпуса и совместимые уровни защиты. Конструкция, не требующая особого обслуживания, сокращает время незапланированных простоев на удаленных шахтах. Диапазон напряжения составляет 380–1140 В переменного тока, что точно соответствует системе электропривода грузовика. Для прямой установки не требуется никаких модификаций, что повышает эффективность и снижает эксплуатационные расходы.

Применение продукта

Чертеж и размеры

О доставке

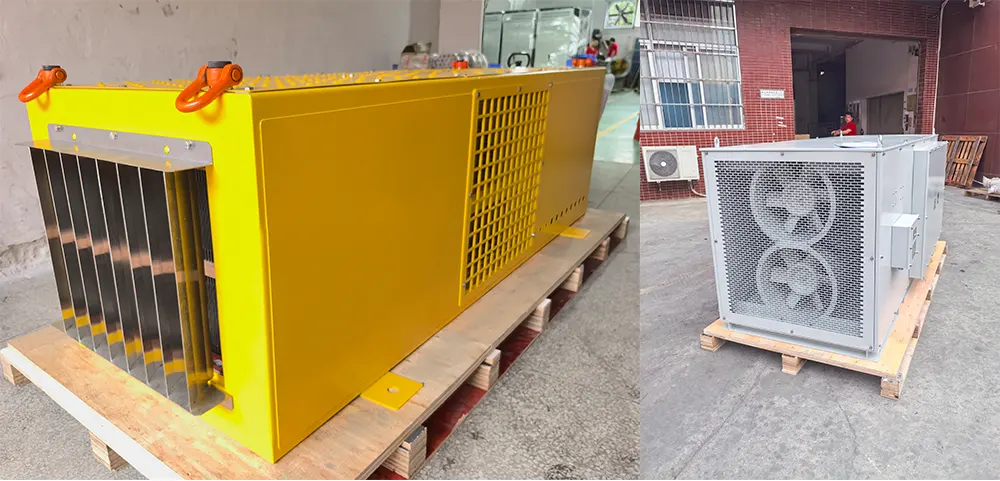

Компания RST Electric использует специальные протоколы упаковки для всех поставок тормозных резисторов для карьерных самосвалов:

● Прочный ящик: каждый блок установлен на усиленной стальной раме и заключен в специальный фанерный ящик с внутренними распорками, предотвращающими перемещение во время транспортировки.

● Защита от атмосферных воздействий: пленка с ингибитором коррозии паров (VCI) и пакеты с влагопоглотителем защищают от влаги во время морских перевозок.

● Условия подъема: Четкая маркировка точек подъема и центра тяжести; В комплект входят транспортировочные кронштейны для надежного крепления.

● Модульная упаковка. В конфигурациях с несколькими устройствами отдельные устройства упаковываются отдельно или объединяются в одну прочную плоскую стойку.

● Документация: Комплексная отгрузочная документация включает упаковочные листы, сертифицированные протоколы испытаний, сертификаты материалов и поддержку при таможенном оформлении.

● Варианты перевозки: мы координируем работу со специализированными экспедиторами по перевозке тяжелых грузов для морских перевозок FCL, проектных грузов или авиаперевозок по мере необходимости.

Все устройства проходят испытания при полной нагрузке и окончательную проверку перед упаковкой, чтобы гарантировать, что они прибудут готовыми к установке в удаленных местах добычи полезных ископаемых.

Сильные стороны компании

Исходная фабрика

RST Electric — местный и законный производитель в Китае. Мы занимаемся исследованиями и производством тормозных резисторов для карьерных самосвалов более 10 лет. Мы активно работаем в области тормозов для горнодобывающей промышленности и можем независимо контролировать весь процесс проектирования, выбора материалов, производства и испытаний. Это не только гарантирует, что продукция подходит для экстремальных условий горнодобывающей промышленности, но также исключает промежуточные звенья, обеспечивая прозрачные цены прямых поставок с завода, позволяя клиентам сбалансировать высокое качество и низкую стоимость.

Строгое тестирование

RST Electric имеет завод, сертифицированный по стандарту ISO 9001, и специальную линию по производству резистивных компонентов для тяжелых условий эксплуатации со стандартизированными процессами и строгим контролем. Прежде чем каждое изделие покинет завод, проводятся 100% электрические испытания, а также тепловизионные испытания и испытания с моделированием вибрации для проверки работоспособности в условиях горных работ; профессиональная команда инженеров занимается системами электропривода для внедорожников, чтобы обеспечить совместимость продукции.

Глобальный опыт поставок

RST Electric — надежный поставщик для горнодобывающих подрядчиков и OEM-производителей горнодобывающей техники по всему миру. Ее продукция экспортируется в крупные горнодобывающие регионы, такие как Австралия, Чили, Перу, Южная Африка, Канада, Россия и т. д. Компания имеет большой опыт работы как в подземных, так и в открытых горных работах, а также предлагает тормозные решения для электрических карьерных самосвалов и экскаваторов с ПДМ (погрузочно-разгрузочными устройствами), точно отвечающие потребностям горнодобывающей промышленности.

Комплексная услуга по настройке

RST Electric предлагает комплексные услуги по индивидуальной настройке. Диапазон мощности составляет 404кВт - 2000кВт+, который может быть расширен параллельно. Напряжение составляет 380–1140 В переменного тока и настраиваемое постоянное напряжение. Защита корпуса, материалы компонентов, методы охлаждения и монтажные кронштейны могут быть настроены в соответствии с требованиями, отвечающими потребностям различных сценариев добычи полезных ископаемых.

Надежная гарантия доставки

Срок поставки продукции по индивидуальному заказу составляет 30-45 рабочих дней с предоставлением полной технической документации; Предлагается 18-месячная гарантия, доставка запасных частей по всему миру и удаленная диагностика. Инженеры, знакомые с горнодобывающими операциями, могут быть приглашены для проведения отладки и обучения на месте, обеспечивая стабильность горнодобывающих операций на протяжении всего процесса.

Кейсы проектов

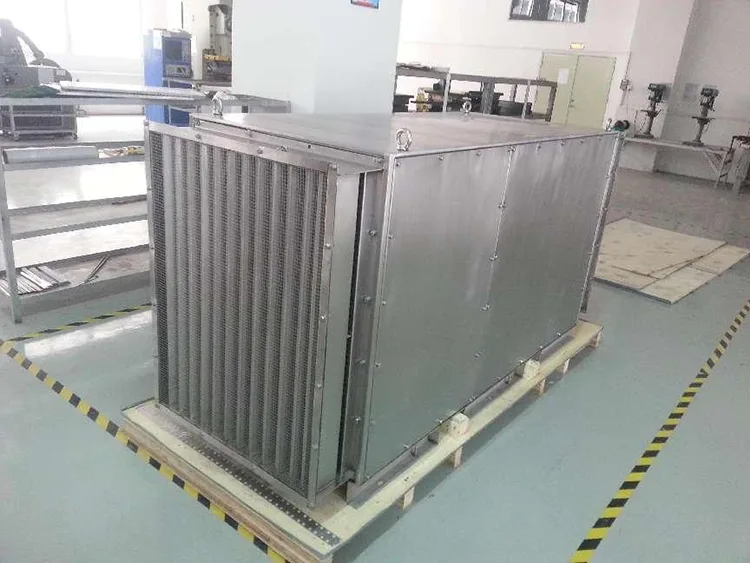

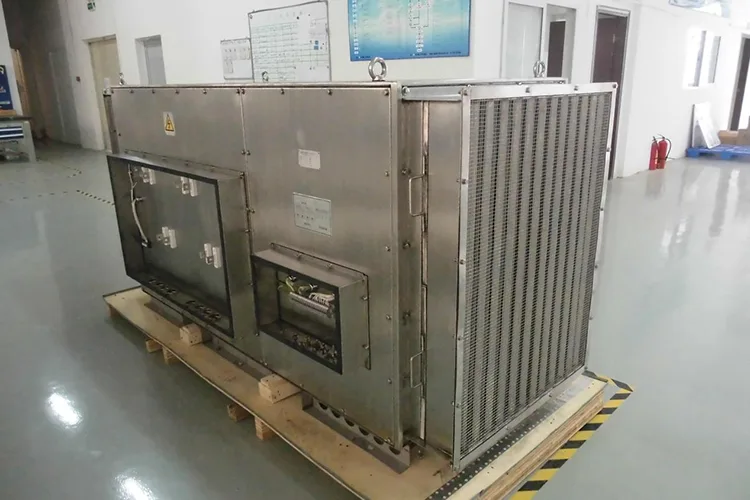

1. Предыстория проекта

Во время срабатывания, отключения и экстренного торможения системы электропривода морской буровой установки вращающийся двигатель генерирует огромную рекуперативную энергию. Без эффективного рассеяния энергии через тормозной резистор избыточное напряжение постоянного тока повредит инвертор буровой установки, приведет к неожиданному останову платформы и огромным потерям в работе на море. Обычные тормозные резисторы общего назначения не выдерживают суровых условий работы на море в диапазоне от -45℃ до +45℃, высокой влажности окружающей среды и ограниченной компоновки шкафа, что приводит к частым перегревам и коротким замыканиям. Компания RST Electric разработала и изготовила индивидуальный шкаф с динамическим тормозным резистором RSTO400kWx6+65kW-3Rx6+8R со степенью защиты IP20 специально для проекта инверторного торможения морской нефтяной вышки, в соответствии с отраслевым стандартом TB/T1393-93. стандарт для резисторного оборудования локомотивов.

2. Основные технические характеристики и преимущества конструкции

Электрический рейтинг

Общая номинальная мощность: 400 кВт × 6 главных цепей + 65 кВт вспомогательных цепей (всего 2465 кВт)

Номинальное сопротивление при 20 ℃: 3 Ом±5%×6 +8 Ом±5%, максимальное рабочее напряжение постоянного тока: 1100 В постоянного тока.

Класс защиты: внутренний корпус IP20, горизонтальное независимое принудительное воздушное охлаждение.

Условия окружающей среды: Рабочая температура: -45℃~+45℃, температура хранения: -60℃~+60℃, максимальная относительная влажность ≤90%, высота установки ≤2000 м, для невзрывоопасной и неагрессивной газовой среды на морской платформе.

Материал и конструктивные особенности

(1) Сердечник резистора: защитная полоса из никель-хромового сплава с изоляционным основанием из фарфора с высоким содержанием глинозема, отличная устойчивость к термическому удару и влаге при высокой влажности на море; идентичные блоки резисторов взаимозаменяемы, что упрощает обслуживание и замену на месте.

(2) Система принудительного охлаждения: оснащена 2 осевыми вентиляторами T540-510-5,5# (2×5,5 кВт, 380 В переменного тока/50 Гц). Предварительное охлаждение в течение 15 минут перед запуском; вентилятор после работы включается еще 15 минут после выключения оборудования, чтобы устранить остаточную высокую температуру внутри шкафа.

(3) Двойная система защиты (ключевое отличие для морского применения)

Переключатель блокировки давления воздуха: заданное значение по умолчанию 20 Па, отправляет сигнал тревоги, если расход воздуха недостаточен, чтобы предотвратить перегрев;

Нормально закрытый термовыключатель на 280 ℃, установленный в горячей точке резистора, включает сигнал тревоги при возникновении перегрева, чтобы избежать возгорания и разрушения изоляции.

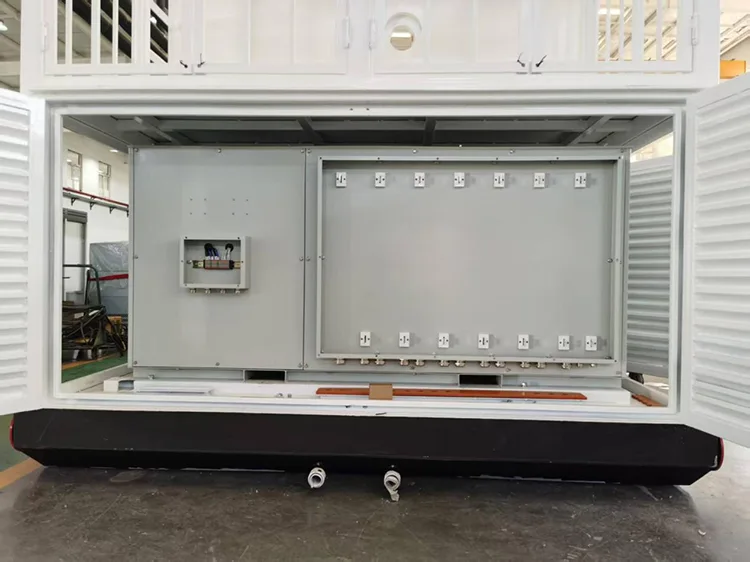

(4) Конструкция шкафа: прочная стальная рама с разделенной защитной крышкой, отдельная клеммная колодка для цепи вентилятора, цепи сигнала температуры и основной силовой проводки, удобная для подключения к шкафу управления буровой установкой на месте.

3. Стандарт установки и ввода в эксплуатацию на месте

1. Полная установка соответствует спецификации TB/T1393-93; проводка разделена на три независимых отсека для питания вентилятора, сенсорного кабеля и мощного тормозного кабеля; Шкаф изолирован отдельно, а выпуск воздуха находится в стороне от прохода оператора, чтобы избежать ожогов горячим воздухом.

2. Предпусковые испытания включают проверку вращения вентилятора, проверку давления воздуха и проверку сопротивления изоляции; Запрещается подключать систему к буровой установке до тех пор, пока не будет проведена полная отладка.

3. Правила эксплуатации: перед запуском провентилируйте шкаф в течение 15 минут, чтобы удалить внутреннюю влагу; вблизи шкафа с резисторами не допускается размещение легковоспламеняющихся предметов; Фильтр впускного и выпускного воздуха необходимо регулярно очищать во избежание закупорки воздушного потока и перегрева.

4. Устранение неполадок и послепродажное обслуживание.

Распространенные неисправности, возникающие на месте эксплуатации (короткое замыкание, ненормальное значение сопротивления, перегрев, ложная сигнализация о перегреве) описаны в заводском руководстве по техническому обслуживанию;

Стандарт периодической проверки: используйте мегомметр на 1000 В для проверки изоляции (≥50 МОм для резистора заземления; ≥2 МОм для обмотки двигателя вентилятора); Испытание выдерживаемым напряжением переменного тока 4500/1800 В для резистора и вентилятора без пробоя или перекрытия.

Гарантийный срок: 12 месяцев после ввода в эксплуатацию или 18 месяцев со дня отгрузки (в зависимости от того, что наступит раньше). Бесплатный ремонт и замена в случае производственного брака; Пожизненная поставка запасных частей и глобальная техническая поддержка для клиентов после гарантийного срока.

5. Результат проекта

1. Полное поглощение энергии рекуперативного торможения исключает выход преобразователя из строя из-за перенапряжения; стабильная непрерывная операция бурения на морской платформе.

2. Двойная защита от перегрева и давления воздуха обеспечивает отсутствие пожара и короткого замыкания во время длительного обслуживания.

3. Модульная взаимозаменяемая конструкция сокращает трудозатраты на обслуживание платформы на 60%.

Свяжитесь с RST Electric для получения индивидуального тормозного резистора высокой мощности для морской буровой установки, крана, инверторной системы для горнодобывающей промышленности, а также получите бесплатное техническое предложение и коммерческое предложение.
