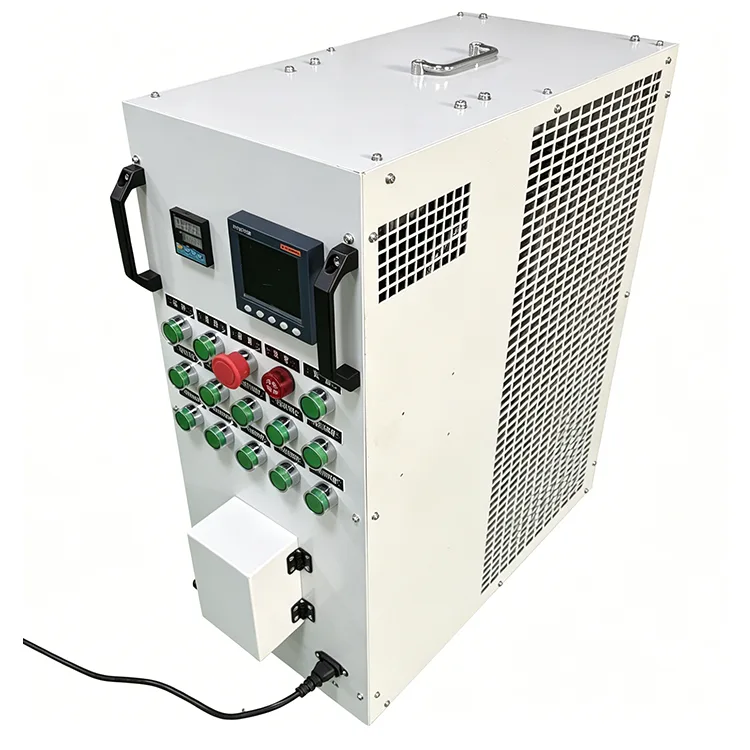

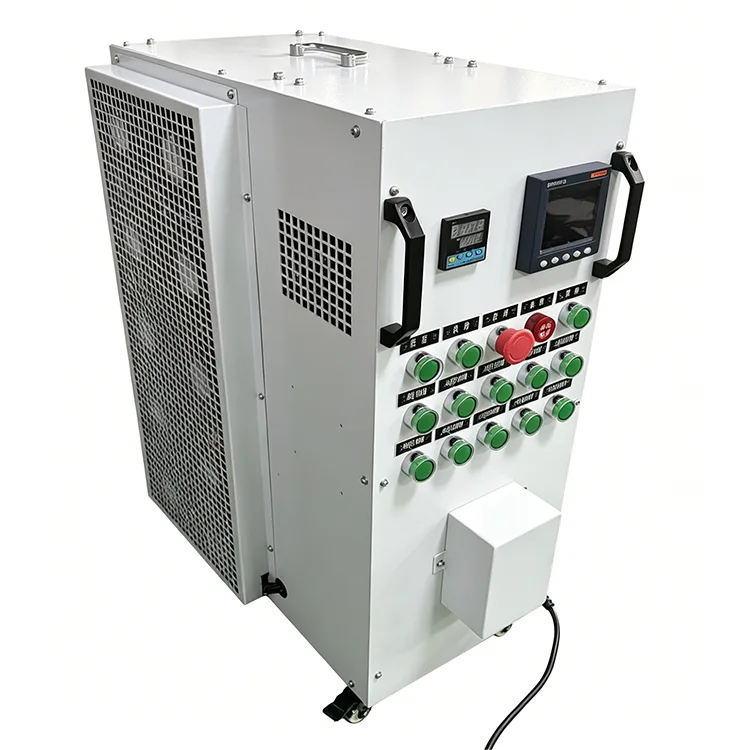

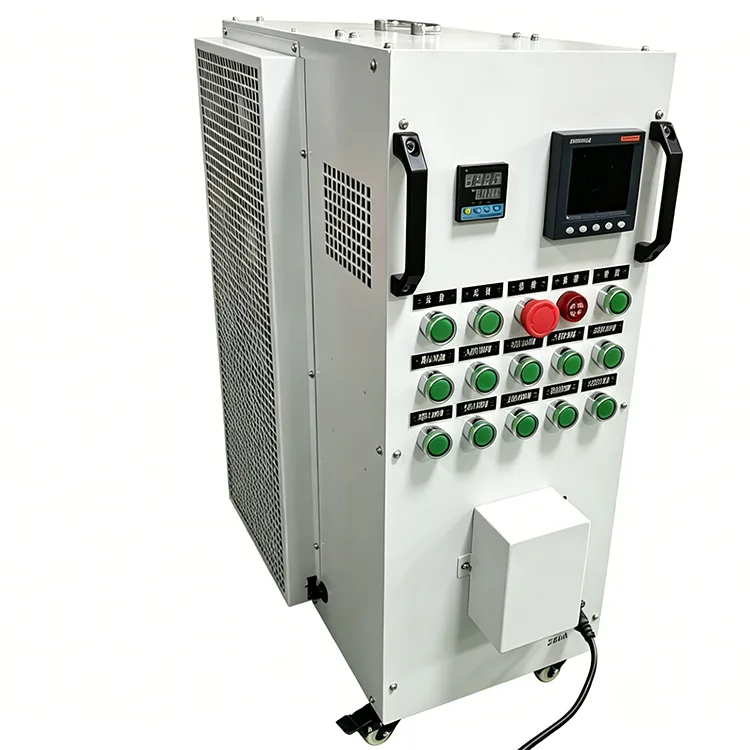

Блок нагрузки 120 кВт-200 В переменного тока

3. Введение в материал и процесс основного компонента

3.1 Блок нагрузочного резистора

1. Проволока из сплава Fe-Cr-Al с высокой термостойкостью, стойкостью к окислению и превосходной термической стабильностью.

2. Равномерное выделение тепла, отсутствие деформации и старения при длительной работе с полной нагрузкой, небольшой дрейф сопротивления.

3. Оптимизирован для рабочих условий промежуточной частоты 400 Гц, низкие реактивные потери и стабильные чисто резистивные характеристики.

3.2 Система охлаждающего вентилятора

1. Переносной блок нагрузки переменного тока, 120 кВт, 200 В, оснащен специальными малошумными осевыми вентиляторами, высокой прочностью, устойчивостью к коррозии и длительным сроком службы.

2. Большой объем и давление воздуха для быстрого отвода тепла от нагрузочных модулей.

3. Несколько механических датчиков температуры, установленных в зоне загрузки и на выходе воздуха; автоматическое отключение нагрузки и сигнализация при превышении температуры

4. Логика блокировки вентилятора: нагрузку можно включить только после того, как вентилятор заработает нормально, чтобы избежать перегрева.

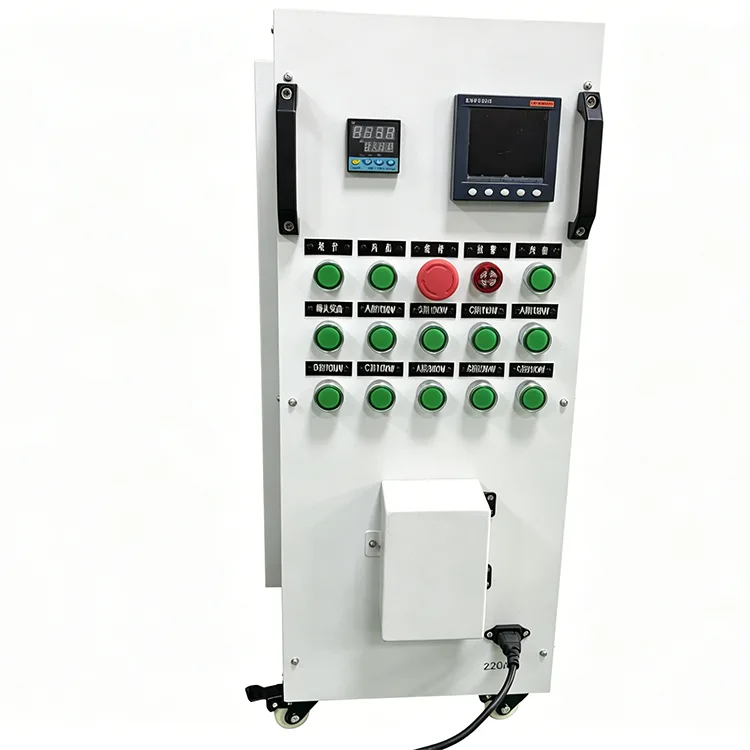

3.3 Основные части электрического управления и сбора данных

1. Контактор: серия Schneider LC1D, контактная защита от абляции и надежное действие.

2. Низковольтные элементы управления: автоматические выключатели Chint/Schneider, кнопки и индикаторные лампы.

3. Сбор данных: многофункциональный измеритель Qingzhi для точного сбора данных напряжения, тока, мощности и частоты в реальном времени.

4. Проводящие части: шина из чистой меди, низкое тепловыделение и отличная стойкость к окислению.

4. Стандартные инструкции по эксплуатации

4.1 Предпусковой осмотр

1. Размещение: положить на ровную площадку в помещении; оставьте вентиляционное пространство ≥30 см на боковом воздухозаборнике/выпуске; не перекрывать воздуховоды

2. Проверка внешнего вида: корпус не поврежден; ролики надежно зафиксированы; авиационная розетка целая и герметичная

3. Проверка цепи: отсутствие старения внутренней проводки; клеммы хорошо закреплены; счетчик и индикаторы в хорошем состоянии

4. Проверка окружающей среды. Храните вдали от легковоспламеняющихся материалов и сильных электромагнитных помех; заранее осушить помещение с высокой влажностью

4.2 Процедура подключения и включения питания

1. Проводка нагрузки: подключение к генератору/источнику питания с помощью специальной авиационной вилки; горячее подключение не допускается.

2. Включите питание управления 220 В/50 Гц; устройство переходит в режим самопроверки и ожидания с подсветкой панели

3. Подтвердите отсутствие сигнала неисправности и верните кнопку аварийной остановки в нормальное состояние.

4.3 Операция нагрузочного тестирования

1. Постепенно увеличивайте нагрузку с помощью местной ручки: 0→25%→50%→75%→100%; не переключайтесь сразу на полную нагрузку сразу

2. Поддержка внезапного увеличения и уменьшения нагрузки для моделирования реальных сценариев воздействия мощности.

3. Наблюдайте за напряжением, током, частотой и мощностью в режиме реального времени на панели и проверяйте звук работы вентилятора.

4.4 Процедура остановки и завершения работы

1. Поэтапно снижайте нагрузку до нуля; оставьте вентилятор включенным на 3-5 минут для рассеивания тепла

2. Отключите питание управления после полного охлаждения, затем отсоедините авиационную вилку.

3. Очистите поверхность шкафа от пыли и влаги, заблокируйте ролики и храните их надлежащим образом.

5. Руководство по ежедневному техническому обслуживанию по циклам

5.1 Немедленное техническое обслуживание после каждого использования

1. Очистите пыль и мусор с поверхности шкафа и бокового воздухозаборника/выпуска, чтобы воздуховод не был засорен.

2. Проверьте вставку и извлечение авиационной вилки; убедитесь в отсутствии перегрева или окисления на клеммах

3. Проверьте работу вентилятора на предмет ненормального шума или заеданий во вращении; сброс кнопки аварийной остановки

4. Протрите корпус от влаги, закройте интерфейс пылезащитной крышкой и разложите сопроводительные документы.

5.2 Ежемесячное регулярное обслуживание

1. Тщательно очистите от пыли лопасти вентилятора и нагрузочные модули.

2. Проверьте контакторы и автоматические выключатели Schneider на предмет исчезновения или почернения контактов.

3. Закрепите внутренние медные шины и клеммы проводов, чтобы предотвратить их ослабление из-за длительной вибрации.

4. Калибровка точности измерений путем сравнения со стандартным прибором; калибровать немедленно, если отклонение превышает стандарт

5.3 Ежеквартальное/ежегодное профессиональное обслуживание

1. Проверьте общее сопротивление изоляции с помощью мегомметра при выключенном питании, соблюдайте стандарт изоляции класса F.

2. Протестируйте все функции защиты, включая перегрев, перенапряжение, блокировку вентилятора и аварийную остановку, одну за другой.

3. Проверьте провод сопротивления на предмет деформации, старения или частичного обесцвечивания.

4. Запустите непрерывный тест при полной нагрузке в течение 1 часа, запишите параметры, температуру и состояние сигнализации, сохраните тестовые файлы.

5. Смажьте нижние ролики, чтобы обеспечить плавное движение.

5.4 Техническое обслуживание при длительном хранении

1. Хранить в сухом, вентилируемом и затененном складе при температуре окружающей среды 0℃~40℃.

2. Включайте питание каждые 3 месяца на 30 минут, чтобы запустить вентилятор и выполнить нагрузку для удаления внутренней влаги.

3. Установите пылезащитные колпачки на авиационную розетку и интерфейсы; держите шкаф влагостойким и устойчивым к ржавчине

4. Не ставьте сверху тяжелые предметы, чтобы избежать деформации корпуса и смещения внутренних компонентов.

6. Полный анализ функций защиты безопасности.

1. Защита от перенапряжения: автоматическая разгрузка и срабатывание сигнализации, когда входное напряжение превышает порог безопасности, защищая как проверяемый источник питания, так и портативный блок нагрузки переменного тока мощностью 120 кВт, 200 В.

2. Защита от перегрева: многоточечные датчики температуры контролируют температуру нагрузочного модуля в режиме реального времени; автоматическое сброс нагрузки для предотвращения перегорания сопротивления

3. Защита от аварийной остановки: принудительная разгрузка вручную одним щелчком мыши; функция загрузки отключена при блокировке аварийной остановки; питание вентилятора остается включенным для непрерывного рассеивания тепла

4. Защита от блокировки вентилятора: цепь нагрузки блокируется, если вентилятор не запускается или ненормально останавливается, что позволяет избежать высокотемпературного повреждения без охлаждения.

5. Адаптивная защита от перегрузки: конструкция ступенчатого редуктора позволяет избежать мгновенного воздействия перегрузки, адаптируясь к различным условиям колебаний напряжения источника питания 400 Гц.

7. Часто задаваемые вопросы

1. Включается нормально, но не может загрузиться?

Проверьте три пункта:

① Вентилятор не запущен, блокировка вентилятора блокирует функцию загрузки;

② Кнопка аварийной остановки не сброшена;

③ Плохой контакт авиационной вилки или недостаточное управляющее напряжение.

2. Частые сигналы тревоги о перегреве во время работы?

① Боковое воздухозаборное/выпускное отверстие заблокировано или запылено;

② Температура окружающей среды выше +55 ℃ в закрытом высокотемпературном помещении;

③ Старение вентилятора при недостаточной скорости;

④ Длительная непрерывная работа с полной нагрузкой без отдыха.

3. Большое отклонение в измерении напряжения и мощности?

① Плохой контакт проводки с большим контактным сопротивлением;

② Колебания параметров, вызванные быстрым переключением нагрузки;

③ Прибор не откалиброван в течение длительного времени. Переподключитесь и выполните повторную калибровку; Если неисправность не устранена, обратитесь к производителю для проверки блока сбора данных.

4. Поддержка параллельного соединения для расширения емкости?

Да, параллельное соединение 1+N полностью поддерживается для тестирования генераторов высокой мощности. Сохраняйте одинаковое напряжение, частоту и регулировку синхронной передачи для стабильной работы при комбинированной нагрузке.

5. Подходит для длительного использования в условиях высокой влажности и прибрежного соляного тумана?

 Первоначально устройство может выдерживать относительную влажность более 95%; IP20 подходит для внутренних прибрежных машинных помещений. Ежемесячно очищайте устройство от пыли соляного тумана и регулярно проводите проверку изоляции, чтобы значительно продлить срок службы.

6. Только для тестирования оборудования с частотой 400 Гц?

 В основном разработан для промежуточной частоты 400 Гц, также совместим с оборудованием промышленной частоты 50 Гц для испытаний на резистивную нагрузку с действительными функциями отображения и защиты.

7. Можно ли использовать портативный блок нагрузки переменного тока мощностью 120 кВт, 200 В на открытом воздухе, подвергаясь воздействию непогоды?

Не рекомендуется. Это модель для внутреннего использования со степенью защиты IP20 без защиты от дождя, солнца и пыли на открытом воздухе; Использование на открытом воздухе легко приводит к конденсации воды и внутреннему электрическому повреждению.

8. Как сбросить сигнал тревоги после неисправности?

Сначала разгрузите до нуля, отключите питание управления, устраните неисправности температуры/напряжения/вентилятора; перезапустите питание после устранения скрытых опасностей, логика защиты автоматически сбрасывается.

8. Реальные случаи применения и отзывы клиентов

Случай 1: Производитель военной энергии промежуточной частоты

1. Требование: заводские испытания на полную и внезапную нагрузку для военных генераторных установок частотой 400 Гц в соответствии с военным стандартом GJB.

2. Эффект применения: точная ступенчатая нагрузка 120 кВт с фактической погрешностью стабильно в пределах ± 2%; четырехкратная защита позволяет избежать повреждения прототипа от короткого замыкания и перегрева; встроенный измеритель исключает использование внешнего испытательного оборудования.

3. Повышение эффективности: заменено старое оборудование с раздельной загрузкой; возможна работа одного человека; Производительность ежедневного контроля увеличилась на 45%, в течение трех лет не было сбоев оборудования.

4. Отзыв клиента: Компактный размер с роликами для гибкого перемещения в мастерской, точные параметры и полная защита, полностью соответствует требованиям приемки военного завода с простым ежедневным обслуживанием.

Пример 2: Компания по эксплуатации и техническому обслуживанию прибрежного морского электрооборудования

1. Спрос: Ежегодная проверка и испытание нагрузочной способности морских трехфазных дизель-генераторных установок напряжением 200 В в условиях высокой влажности, соляного тумана и большой разницы температур.

2. Эффект от применения: широкая температурная адаптация от -20 ℃ до +55 ℃, стабильная непрерывная работа без конденсации или срабатывания при высокой влажности; Стабильное принудительное воздушное охлаждение без отключений по перегреву после 4 часов работы при полной нагрузке.

3. Решены болевые точки: замените старую громоздкую загрузку с низкой точностью и легким перегревом; Точность измерений увеличена вдвое, количество ошибок при ежегодном техническом обслуживании снижено на 80%, улучшена устойчивость к старению в соляном тумане.

Случай 3: Лаборатория наземной авиационной энергетики

1. Спрос: научно-исследовательские испытания инверторного источника питания частотой 400 Гц в университетских научно-исследовательских институтах, требующие частого переключения нагрузки и записи электрических данных.

2. Эффект применения: плавное переключение передач, поддержка многократного внезапного изменения нагрузки для имитации реальных условий работы; Компоненты управления Schneider Electric с длительным сроком службы, без абляции контактов после сотен ежедневных переключений; Параметры панели в реальном времени экономят затраты на сбор внешних данных.

Кейс 4: Проект приемки резервного генератора индустриального парка

1. Спрос: приемочные испытания промышленного резервного источника питания напряжением 200 В на заводе и на объекте, требующие портативности и быстрого развертывания.

2. Эффект от применения: всего 45 кг с роликами для легкого перемещения, профессиональная установка не требуется, подключи и работай; плавная ступенчатая нагрузка эффективно обнаруживает падение напряжения генератора и стабильность частоты; данные испытаний могут быть непосредственно поданы на приемку.

9. Основные преимущества портативного блока нагрузки переменного тока мощностью 120 кВт, 200 В.

1. Полное соответствие стандартам: соответствует национальным, военным и промышленным стандартам, подходит для военных, морских, авиационных, промышленных и научных исследований.

2. Конфигурация бренда высшего уровня: основные компоненты Schneider, Chint и Qingzhi, шина из чистой меди и высококачественный резистивный провод Fe-Cr-Al для обеспечения максимальной долговечности.

3. Легкий и портативный дизайн: корпус весом 45 кг с универсальными роликами, легкое перемещение одним человеком и развертывание в помещении в любое время.

4. Полная защита: четырехкратная защита от перенапряжения, перегрева, аварийной остановки и блокировки вентилятора, автоматическая сигнализация и сброс нагрузки для более безопасного тестирования.

5. Высокая точность и стабильность: высокие стандарты точности электрических измерений и нагрузки, небольшой дрейф сопротивления для длительной работы; данные испытаний действительны для официальной приемки

6. Гибкое расширение: 5 фиксированных регулируемых шестерен плюс параллельная поддержка нескольких блоков, позволяющая выполнять как низкоточные точные испытания, так и комбинированные испытания с высокой мощностью.

7. Низкие затраты на техническое обслуживание: модульная конструкция шкафа с универсальными сменными деталями; ежедневное обслуживание требует только очистки от пыли и крепления клемм, экономия средств и простота обслуживания

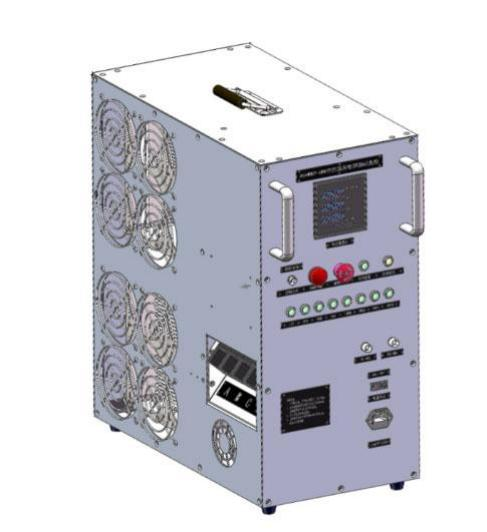

10. Структура кабинета министров
