Банк нагрузки генератора

Прецизионные нагрузочные испытания критически важных энергосистем

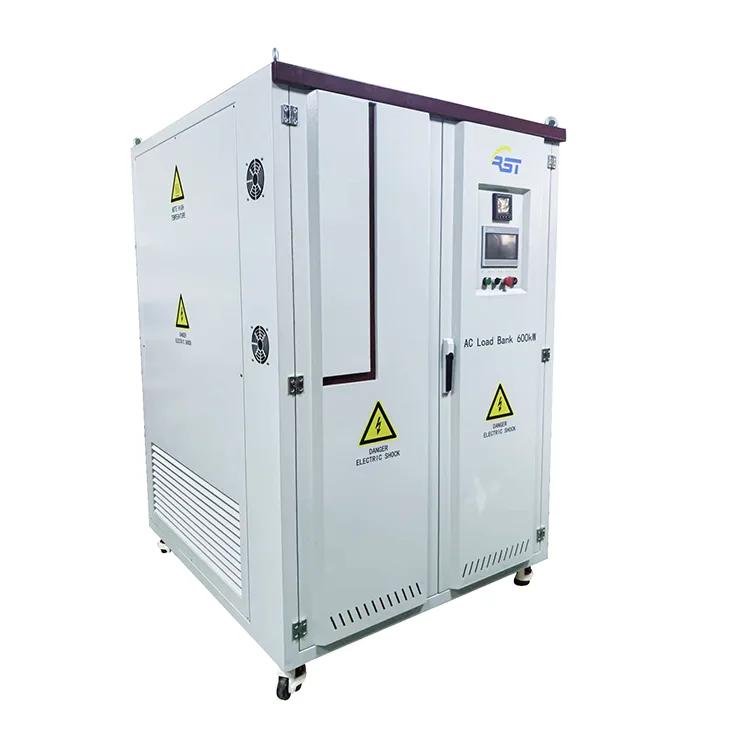

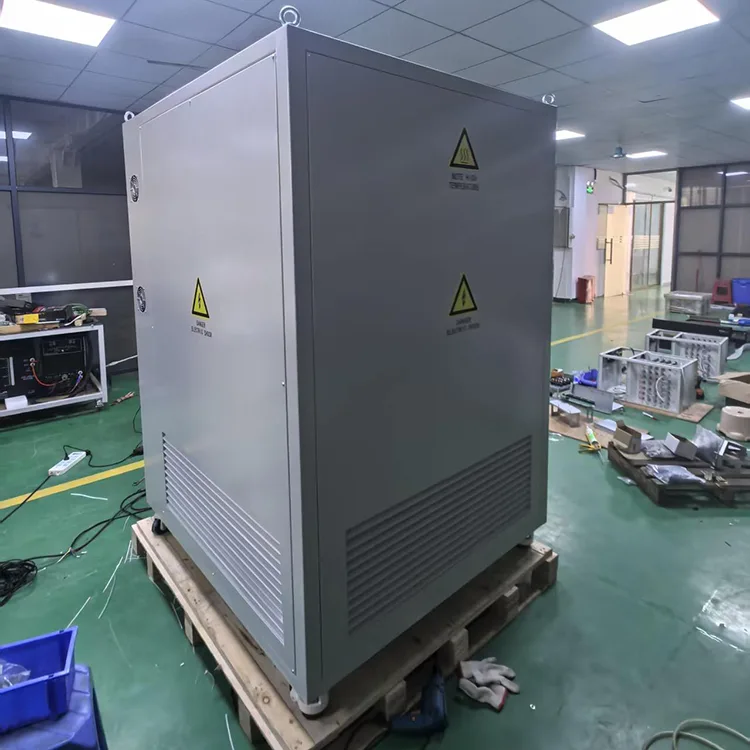

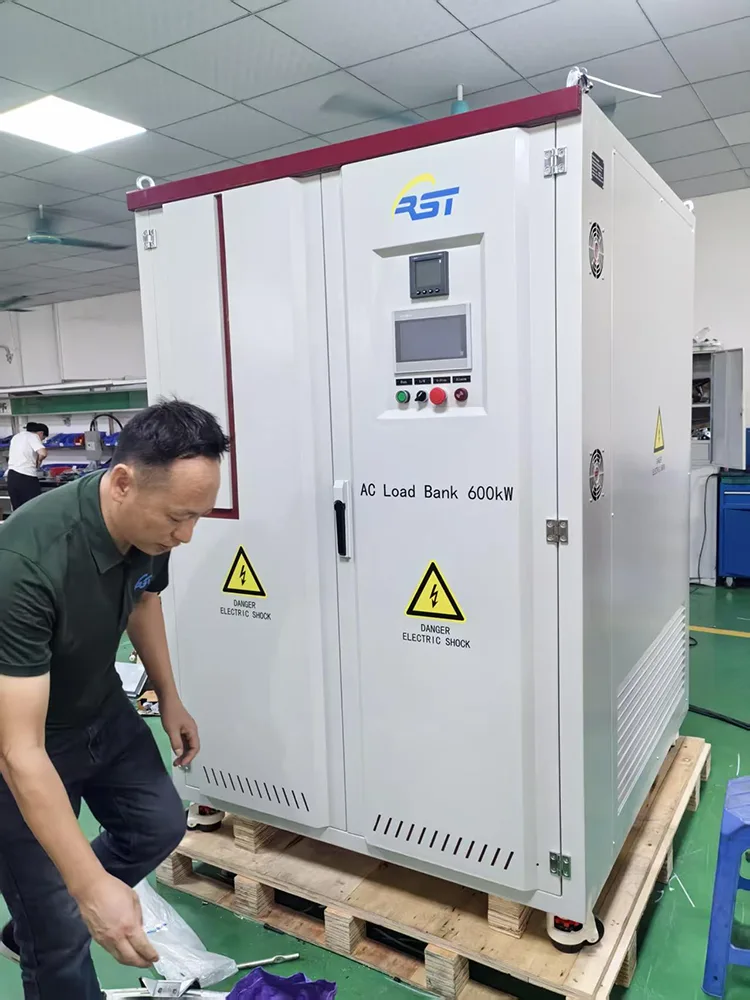

Блок резистивной нагрузки переменного тока RST-600kW имитирует реальные электрические нагрузки, чтобы помочь вам с уверенностью тестировать, проверять и обслуживать ваше силовое оборудование. Независимо от того, вводите ли вы в эксплуатацию новый дизельный генератор, настраиваете систему ИБП для центра обработки данных или выполняете плановое техническое обслуживание промышленных источников питания, этот банк нагрузки предоставит вам данные, необходимые для обеспечения стабильной и надежной работы.

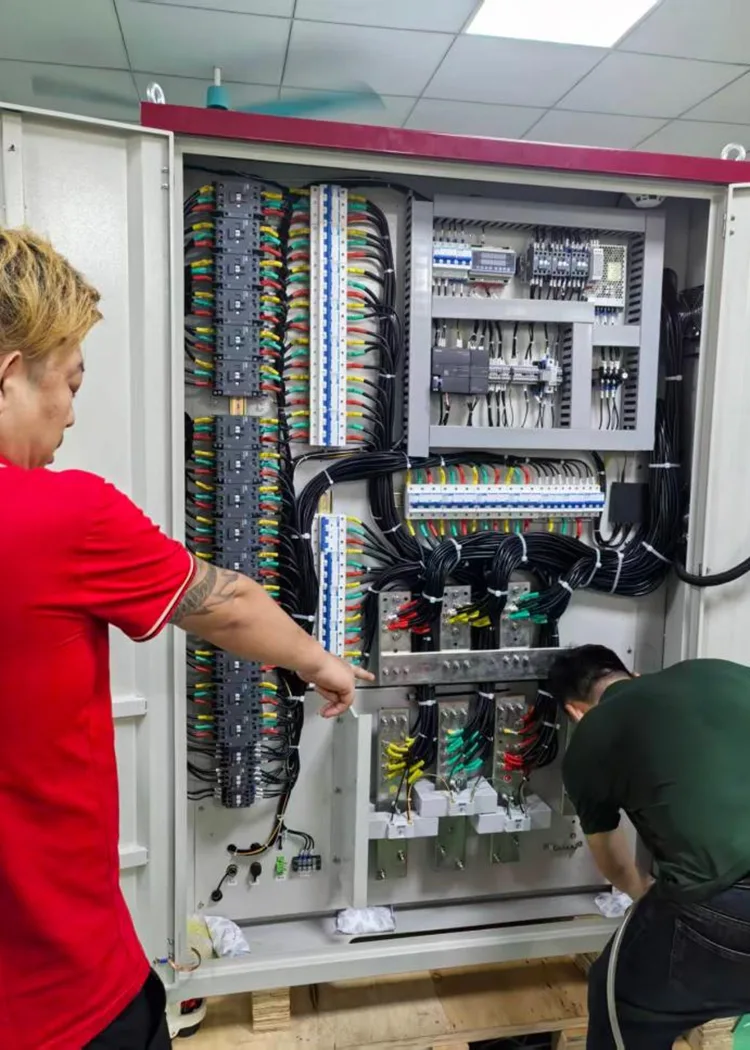

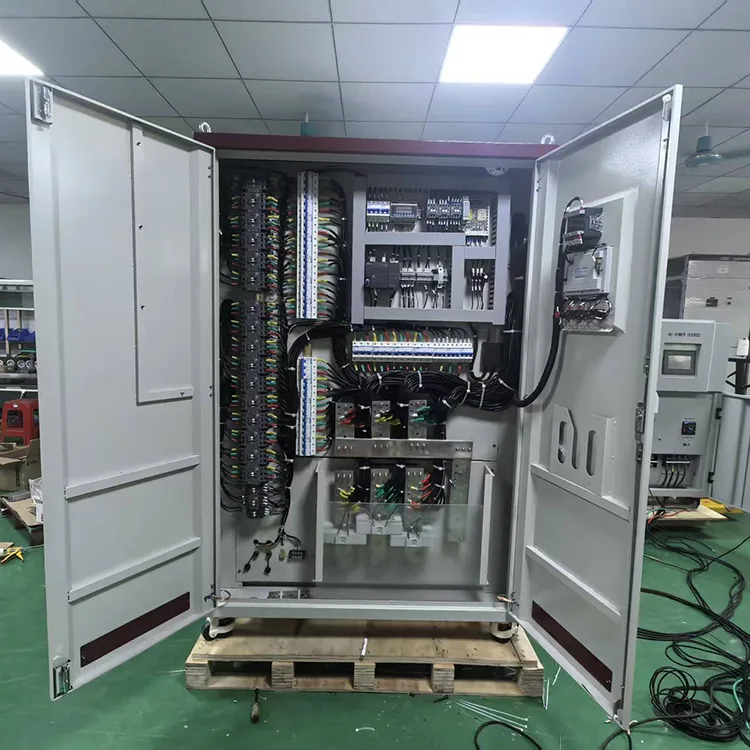

Этот универсальный шкаф резистивной нагрузки включает в себя шкаф из листового металла, оребренные трубки сопротивления из антикоррозионного сплава, систему вентиляторов принудительного воздушного охлаждения, систему управления ПЛК Siemens и HMI с сенсорным экраном. Он поддерживает 4 универсальных класса промышленного напряжения (трехфазное четырехпроводное соединение звездой 480 В/440 В/380 В, трехфазное трехпроводное соединение треугольником 220 В) с функцией ручного переключения проводов звезда-треугольник, максимальная испытательная мощность до 600 кВт, минимальный регулируемый шаг нагрузки 10 кВт, точность нагрузки ± 3%, что соответствует большинству требований промышленных испытаний мощности.

Ключевые приложения включают в себя:

- Тестирование производительности генераторной установки — проверка при полной и частичной нагрузке.

- Ввод в эксплуатацию системы ИБП и испытания на старение

- Оценка качества электроснабжения промышленных объектов

- Научно-исследовательские лаборатории, требующие точного моделирования нагрузки

- Устранение неисправностей электрооборудования и диагностика неисправностей.

Ключевые технические преимущества

1. Конструкция, совместимая с несколькими напряжениями. Поддерживает 4 основных промышленных напряжения переменного тока, одна машина охватывает сценарии испытаний 220–480 В; Соединение звездой/треугольником можно включать вручную на медных шинах, нет необходимости заменять внутренние компоненты.

2. Прочный сердечник из стойкого сплава. Ребристые трубки из сплава, устойчивые к кислотам, щелочам и солевым брызгам, высокая коррозионная стойкость, высокая изоляция, стабильное рассеивание тепла, поддержка длительной непрерывной работы.

3.Электрические компоненты мирового класса

Контакторы: стабильные контакторы переменного тока марки ABB.

Контроллер: Siemens S7-200Smart PLC

Терминал управления: промышленный HMI с сенсорным экраном

Стандартная конфигурация

1. Двойные режимы управления. Локальный сенсорный экран, ручная/автоматическая загрузка; дистанционное управление с помощью программного обеспечения для ПК, связь Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), удобная для автоматической стыковки в испытательной мастерской.

2. Полнофункциональная система защиты. Оборудована аварийной остановкой, коротким замыканием, перегрузкой по току, перенапряжением, перегревом, низким давлением воздуха вентилятора, перегрузкой вентилятора, многоуровневой защитой от блокировки обнаружения дыма; все нагрузки автоматически разгружаются при срабатывании сигнализации, подается звуковой сигнал и записываются полные журналы тревог.

3. Высокоточные измерения и отображение Измерительный прибор с уровнем 0,5, отображение в реальном времени трехфазного напряжения, тока, активной мощности P, реактивной мощности Q, полной мощности S, коэффициента мощности PF, частоты, температуры на входе/выходе, температуры диспетчерской и камеры сборных шин, все данные визуализируются на сенсорном экране.

Стандартное руководство по ежедневному техническому обслуживанию

Ежедневное обслуживание и использование: практическое руководство по обеспечению долгосрочной стабильной работы

Качественный генераторный блок нагрузки – залог обеспечения надежности вашей энергосистемы, а правильное обслуживание – основа обеспечения ее долговременной стабильной работы. Нагрузочный блок RST-600 кВт спроектирован таким образом, чтобы сочетать высокую производительность и простоту обслуживания.

Ежедневный осмотр (до/после использования):

Внешний вид и очистка: Проверьте корпус на предмет повреждений, деформаций или коррозии и протрите пыль с поверхности сухой мягкой тканью. Убедитесь, что вокруг оборудования нет препятствий в радиусе 3 метров (для забора воздуха) и 5 ​​метров (для выпуска воздуха), а также что вентиляционные отверстия не закрыты.

Проверка подключения: проверьте, надежно ли подключен шнур питания, сигнальный кабель и т. д., а также не ослаблены ли соединительные клеммы, не окислены ли они и не имеют ли подгоревших следов.

Предварительная проверка функции: После запуска проверьте, работает ли вентилятор нормально и нет ли каких-либо необычных звуков. Через человеко-машинный интерфейс (ЧМИ) проверьте, в норме ли отображаются напряжение, ток и другие параметры.

Регулярное техническое обслуживание (ежемесячно/ежеквартально):

Внутренняя очистка: Ежемесячно очищайте оборудование внутри, используя сухой сжатый воздух или мягкие щетки, особенно пыль на радиаторах и вентиляторах.

Проверка основных компонентов: Ежеквартально, в выключенном состоянии, проверяйте, нет ли перегорания, запаха или ослабления внутренних силовых резисторов, контакторов (таких как ABB), реле и т. д. Используйте мультиметр для измерения значения сопротивления. Если отклонение превышает ±5%, немедленно замените его.

Обслуживание системы охлаждения: Очистите сетку фильтра вентилятора, чтобы обеспечить беспрепятственный впуск воздуха.

Проверка функции защиты. Регулярно моделируйте неисправности, такие как перегрузка по току и перегрев, чтобы проверить чувствительность и надежность защитных устройств оборудования.

Важные замечания по техническому обслуживанию

1. После испытания под большой нагрузкой резистивные трубки сохраняют высокую остаточную температуру; необходимо дождаться задержки остановки вентилятора и полного охлаждения, прежде чем открывать дверцу шкафа, чтобы избежать ожогов.

2. Требования к условиям хранения: температура хранения -30℃ ~ +60℃, сухая среда, при длительном простое накройте пылезащитной тканью, регулярно включайте питание на 30 минут ежемесячно для осушения внутренних компонентов.

3. Запрещенная работа: не блокируйте входное/выходное отверстие для воздуха при длительной нагрузке высокой мощности, что приведет к срабатыванию сигнализации о перегреве и трубок, устойчивых к сжиганию; Не разбирайте медные шины внутренних шин без профессиональной подготовки.

Создан для производительности, спроектирован для надежности

Компоненты премиум-класса, превосходная долговечность

Каждый блок нагрузки RST-600 кВт построен из лучших в отрасли компонентов: контакторы ABB обеспечивают надежное переключение, а ПЛК Siemens 200Smart обеспечивает интеллектуальное и удобное управление. Трубки из прочного сплава обладают исключительной коррозионной стойкостью, высокими изоляционными характеристиками и эффективным рассеиванием тепла, что обеспечивает непрерывную работу без ухудшения производительности.

Гибкие варианты напряжения и подключения

Одно устройство поддерживает четыре конфигурации напряжения — 480 В переменного тока, 440 В переменного тока, 380 В переменного тока и 220 В переменного тока — с ручным переключением между звездой и треугольником для максимальной гибкости применения. Это означает, что вы можете использовать один и тот же банк нагрузки генератора в различных испытательных установках, сокращая затраты на оборудование и упрощая инвентаризацию.

Интуитивное двухрежимное управление

Управляйте блоком нагрузки локально с помощью 7-дюймового сенсорного экрана HMI с отображением в реальном времени напряжения, тока, мощности, коэффициента мощности и частоты. Или переключитесь на дистанционное управление с помощью программного обеспечения для ПК, Modbus-RTU или Modbus-TCP для автоматического тестирования, регистрации данных и создания отчетов.

Комплексная защита безопасности

Ваше оборудование и персонал защищены несколькими уровнями безопасности: отключение при перенапряжении и перегрузке по току, защита от перегрева с автоматической разгрузкой нагрузки, контроль воздушного потока вентилятора, обнаружение дыма и видная кнопка аварийной остановки. Система также обеспечивает загрузку/разгрузку одной кнопкой — просто установите целевую мощность и нажмите «Загрузить», а все остальное сделает устройство.

Часто задаваемые вопросы клиентов

Вопрос 1: Может ли этот блок нагрузки одновременно тестировать оборудование на 220 В, 380 В, 440 В и 480 В?

О: он не может тестировать несколько напряжений одновременно, но поддерживает переключение различных рабочих условий напряжения.

480В/440В/380В: Соединение звездой на шине, подсоедините нейтральный провод N;

220В: Установите перемычку шины в положение треугольника, снимите нейтральный провод; Для переключения требуется только регулировка соединительной пластины медной планки внутри испытательного отсека, простая операция без замены компонентов.

Вопрос 2. Как выбрать подходящую мощность нагрузки для моего генератора или ИБП?

О: Как правило, мощность нагрузочного блока, используемого для тестирования, должна составлять не менее 30 % от номинальной мощности тестируемого источника питания, чтобы обеспечить регулярное техническое обслуживание. Для комплексных испытаний производительности (таких как заводские приемочные испытания) требуется блок нагрузки генератора, способный имитировать 100% полную нагрузку или даже 110% перегрузку. Мощность RST-600kW плавно регулируется в диапазоне 1–600 кВт, что позволяет гибко удовлетворять различные требования к испытаниям от легкой до полной нагрузки.

Вопрос 3: оборудование часто срабатывает при длительной загрузке и подает сигнал тревоги о перегреве. Как решить эту проблему?

Ответ: Классифицируйте 4 основные причины и решения:

1. Воздуховод засорен: на вентиляторе и трубках сопротивления скопилась пыль, очистите все вентиляционные каналы, удалите мусор;

2. Неисправность вентилятора: вентилятор остановился, низкая скорость вращения или перегрузка, замените неисправный вентилятор, проверьте напряжение питания вентилятора (допустимый диапазон 400 В±10%);

3. Превышение номинальной испытательной мощности: длительная работа с перегрузкой более 600 кВт, снижение мощности нагрузки до номинального диапазона;

4. Слишком низкий порог температуры: войдите на страницу настроек, чтобы отрегулировать верхний предел перегрева (заводская температура на выходе 300 ℃, не повышайте без разрешения).

В4: Почему блок нагрузки не может достичь заданного уровня мощности?

Ответ: Обычно это вызвано одной из следующих проблем:

1. Проблемы с контактором. Контакты часто используемого контактора могут быть изношены, что приводит к плохому контакту;

2. Проблемы с управлением или проводкой: проверьте, не ослаблена ли проводка цепи управления или правильно ли установлены параметры управления ПЛК (в данном устройстве используется Siemens S200 Smart);

3. Проблемы с источником питания: убедитесь, что выходное напряжение и частота проверяемого источника питания стабильны.

Перспектива послепродажной поддержки

Вопрос 1: На сенсорном экране отображается сигнал тревоги о низком давлении воздуха в вентиляторе после запуска вентилятора.

A: Устраните неполадки шаг за шагом:

1. Убедитесь, что вентилятор запускается нормально и без остановки;

2. Проверьте, что направление вращения вентилятора должно быть направлено вверх, обратное подключение приведет к недостаточному давлению воздуха;

3. Осмотрите клеммы проводки вентилятора на предмет ослабления или плохого контакта, повторно затяните проводку;

4. Воздухозаборник заблокирован посторонними предметами, очистите окружающие перегородки.

В2: Нет связи дистанционного управления через Modbus-RTU/TCP.

О: 1. Подтвердите, что одновременно используется только один интерфейс связи, невозможно подключить RS485 и RJ45 одновременно;

2. Проверьте адрес связи (1~247) и скорость передачи данных (9600/19200/38400), соответствующие данным верхнего компьютера; 3. Подключите коммуникационную проводку, проверьте обрыв кабеля или наличие помех в экранировании.

Q3: Во время теста внезапно появляется сигнал аварийной остановки.

О: Сначала проверьте кнопку аварийной остановки на передней панели; при нажатии поверните красную кнопку по часовой стрелке для сброса, сигнал тревоги исчезнет автоматически. Если сигнал тревоги все еще существует, проверьте обрыв цепи проводки аварийной остановки.

Q4: Датчик дыма срабатывает автоматически во время работы.

О: Это неисправность высокого риска, оборудование немедленно разгрузит всю нагрузку. Немедленно отключите электропитание, откройте дверцу шкафа, чтобы проверить горение трубки сопротивления, короткое замыкание внутренней проводки, очистите горючие предметы, замените поврежденные компоненты перед повторным использованием.

Вопрос 5: Можно ли установить блок нагрузки генератора на открытом воздухе?

A: Стандартная модель со степенью защиты IP20, подходит только для сухих мастерских в помещении. Для использования на открытом воздухе требуется специальный непромокаемый и пылезащитный шкаф, а также необходимо увеличить частоту очистки вентилятора и отсека сопротивления, чтобы предотвратить попадание дождевой воды и отложений, вызывающих короткое замыкание.

В6: Что входит в комплект поставки?

A: 1 комплект нагрузочной группы переменного тока RST-600 кВт, отчет о заводских испытаниях, оригинальное руководство по эксплуатации на английском языке, стандартные аксессуары для соединительных шин.

Реальные случаи применения

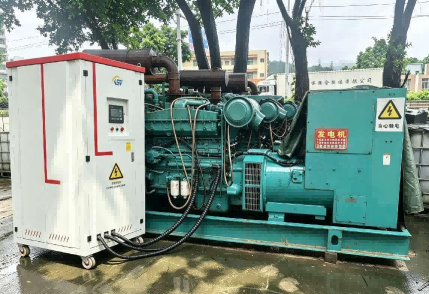

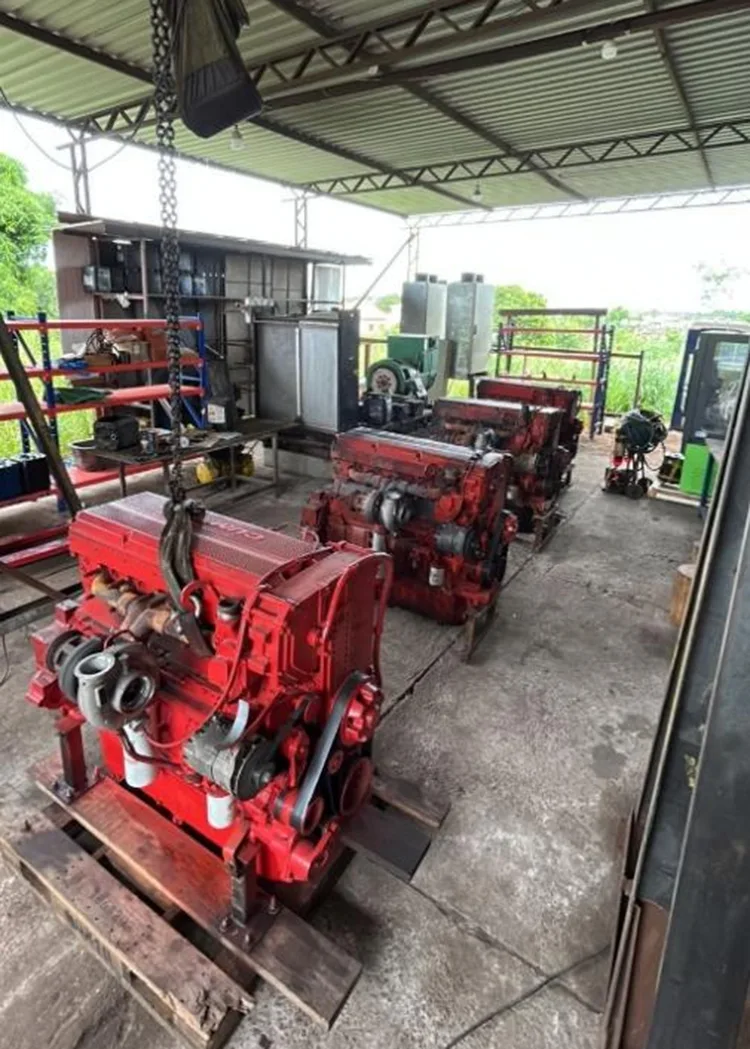

Случай 1: Заводские испытания производительности генератора (сценарий непрерывного испытания при полной нагрузке 600 кВт, проект в Бразилии)

Предыстория проекта

Этот проект обслуживает местного производителя генераторов в Бразилии. На бразильском рынке используется промышленная частота 60 Гц с различными региональными напряжениями (220 В/380 В/440 В/480 В), и все генераторы должны пройти строгую сертификацию INMETRO с длительными испытаниями при полной нагрузке. Кроме того, в местных электросетях наблюдаются частые колебания напряжения.

Ранее для тестирования генераторов заказчик использовал разрозненные разделенные небольшие нагрузочные шкафы. Старое оборудование было трудно перемещать, оно требовало частого ручного переключения проводов для различных испытаний напряжения, имело низкую эффективность испытаний и не могло хорошо адаптироваться к нестабильным условиям местной сети, не отвечая требованиям местных сертификационных испытаний.

Решения и эффекты применения на месте

После внедрения нашего интегрированного блока нагрузки переменного тока RST-600 кВт, адаптированного для бразильского стандарта энергосети 60 Гц, заказчик эффективно решил все «болевые точки» тестирования:

1. Интегрированная конструкция с несколькими напряжениями: одно устройство покрывает четыре основных класса напряжения 220–480 В, соответствующие местному стандарту электропитания Бразилии, поддерживая быстрое переключение звезда-треугольник без повторного подключения. Это устраняет необходимость использования нескольких комплектов избыточного погрузочного оборудования и экономит 40% площади мастерской.

2.Профессиональная защита от нестабильной сети: встроенная многофункциональная система блокировки. Он автоматически разгружается в режиме реального времени при возникновении нестабильного выходного напряжения генератора или перегрузки по току, вызванной плохим состоянием местной сети, защищая испытательные генераторы от повреждения во время длительных испытаний с полной нагрузкой.

3.Интеллектуальная автоматическая система тестирования: оснащена сенсорным экраном с функцией автоматической загрузки в один клик. Он может автоматически записывать напряжение, ток, коэффициент мощности и другие данные испытаний, а также поддерживать экспорт отчетов об испытаниях одним щелчком мыши, что идеально соответствует требованиям отслеживания сертификационных данных INMETRO. Общие затраты на рабочую силу сокращаются вдвое.

4.Удобная мобильная конструкция: интегрированный грузовой блок, оснащенный подъемными кольцами и отверстиями для вилочного погрузчика, можно легко перемещать между различными испытательными станциями в мастерской.

Случай 2: Заводское испытание на старение источника питания ИБП New Energy (долгосрочное испытание на цикличность легкой и средней нагрузки, проект в Индонезии)

Производственная линия ИБП нового энергетического предприятия нуждается в длительном циклическом испытании на старение ИБП 380 В/440 В, старое нагрузочное оборудование имеет большую ошибку нагрузки, частые ложные срабатывания сигнализации о перегреве и отсутствие функции удаленной связи, что не позволяет подключить систему MES цеха. Преимущества после замены на наш генераторный блок нагрузки:

1. Точность загрузки ±3%, стабильная выходная мощность при циклическом старении, соответствие стандарту испытаний для каждой партии продукции;

2. Связь Modbus-TCP Ethernet, загрузка тестовых данных в режиме реального времени в центральную систему управления завода, реализация автоматической мастерской по старению;

3. Функция задержки остановки вентилятора, продолжение отвода тепла после разгрузки, эффективно продлевает срок службы трубки сопротивления.

4. Отличайте реальную неисправность при перегреве и ложную тревогу переключателя температуры, частота ложных тревог снижается более чем на 90%;

Случай 3: Проверка на месте портовой электростанции и аварийное испытание (сценарий мобильных краткосрочных испытаний, проект порта Пенанг в Малайзии)

Энергетическое управление прибрежного порта в Пенанге, Малайзия, нуждается в регулярных нагрузочных испытаниях резервных генераторных установок на месте, что предъявляет строгие требования к производительности мобильных устройств и эффективности быстрого подключения испытательного оборудования. Основные моменты применения следующие:

1.Использует интегрированные шагающие колеса и конструкцию вилочного погрузчика, что обеспечивает гибкую транспортировку к рассредоточенным генераторным залам в разных частях порта;

2. Оснащен функцией хранения журнала аварийных сигналов, которая записывает все аномальные рабочие данные во время испытаний на месте, помогая техническому персоналу быстро проверять и впоследствии устранять потенциальные неисправности генераторов;

3. Внутренний защитный шкаф IP20 в сочетании с независимым устройством защиты от обнаружения дыма, адаптируемым к влажной и сложной рабочей среде прибрежных портовых электростанций;

4. Оснащен контакторами премиум-класса ABB и системой управления PLC Siemens, что обеспечивает сверхнизкую частоту отказов даже в условиях частого обращения, перемещения и вибрации.

Резюме достоверных отзывов клиентов

1.Инженер по производственным испытаниям: наиболее практичным моментом является интегрирование четырех напряжений, ручной переключатель звезда-треугольник экономит много времени на проводку; Управление сенсорным экраном интуитивно понятно, ручная сегментированная загрузка удобна для пошагового тестирования малой мощности.

2. Специалист по послепродажному обслуживанию: классификация неисправностей ясна, каждый сигнал тревоги соответствует независимому руководству по устранению неисправностей; Компоненты - все основные международные бренды, запасные части легко приобрести, ежеквартальная нагрузка по техническому обслуживанию невелика.

3. Менеджер по закупкам оборудования: один комплект заменяет несколько нагрузочных шкафов с одним напряжением, комплексные закупки, снижают инвестиционные затраты на оборудование; единый стандарт размера, планирование планировки мастерской проще.

4. Разработчик проекта автоматизации: два режима удаленной связи (RS485/TCP) хорошо совместимы с различными ПЛК и компьютерными испытательными системами, дополнительный модуль преобразования сигнала не требуется, простое программирование стыковки.

Краткие основные преимущества продажи

1. Универсальный дизайн с несколькими напряжениями: 220 В/380 В/440 В/480 В, четыре класса напряжения, ручное переключение звезда-треугольник, широкий диапазон применения.

2. Стабильный высокомощный нагрузочный сердечник: ребристые трубки из антикоррозионного сплава, поддержка длительной непрерывной работы, высокая точность нагрузки ± 3%.

3. Двойное локальное и дистанционное управление: локальное управление с сенсорным экраном + удаленная связь по двойному протоколу Modbus, автоматическое автоматическое тестирование.

4. Всесторонняя защита: аварийная остановка, перенапряжение, перегрузка по току, перегрев, неисправность вентилятора, многоуровневая блокировка обнаружения дыма, автоматическая разгрузка при всех неисправностях.

5. Простота транспортировки и обслуживания: встроенная мобильная конструкция с роликами, независимые отсеки управления/тестирования, удобная регулярная очистка и проверка компонентов.

6. Стандартные компоненты мирового класса: ПЛК Siemens, контакторы ABB, высокоточный измерительный прибор с точностью до 0,5 уровня, стабильная производительность и длительный срок службы.
