Тормозной резистор 20 кВт

Тормозной резистор мощностью 20 кВт разработан с учетом реальных проблем на промышленных объектах. Он сочетает в себе высокое энергопотребление, множество решений для охлаждения, электрическую конструкцию с низкой индуктивностью, конструкцию корпуса с высокой степенью защиты и возможности полноразмерной настройки. Он может эффективно поглощать рекуперативную электрическую энергию от замедления двигателя, стабилизировать напряжение шины постоянного тока и предотвращать отключения из-за перенапряжения и сгорание компонентов.

Изделие совместимо с основными промышленными напряжениями во всем мире и подходит для различных условий установки и суровых условий эксплуатации на открытом воздухе. Перед отправкой с завода он прошел полный набор испытаний под высоким напряжением и старением. Он учитывает операционную стабильность, безопасность использования и гибкость для будущей адаптации. Это идеальный стандартный компонент энергопотребления для таких отраслей, как лифты, краны, ветроэнергетическое оборудование, промышленные испытательные стенды и автоматизированные производственные линии.

Разработан специально для промышленных сценариев торможения в тяжелых условиях.

1. Точная адаптация к условиям

Предназначенный для высокочастотного старт-стопного и тяжелонагруженного тормозного оборудования, такого как преобразователи частоты, сервоприводы, подъемные механизмы и системы шага ветряных турбин, он специально предназначен для решения распространенных проблем на месте, таких как замедление двигателя, генерирующее обратную электрическую энергию, колебания сети и ошибки перенапряжения привода.

2. Высокая производительность

Стандартное номинальное непрерывное энергопотребление 20 кВт, способность выдерживать воздействие перегрузки 40 кВт в течение коротких периодов времени, подходит как для прерывистого торможения, так и для длительного непрерывного торможения, подходит для промышленных условий высокой интенсивности.

3. Широкий спектр применимых отраслей.

Тормозной резистор мощностью 20 кВт может применяться непосредственно в системах управления лифтами, портовым подъемным оборудованием, промышленными испытательными платформами, ветроэнергетическими установками и преобразователями частоты конвейерных линий, обеспечивая высокую универсальность, простую замену и адаптацию.

Техническая спецификация

Структурные преимущества и преимущества рассеивания тепла

1. Высококачественный термостойкий сердечник.

Использование жаростойких обмоточных резисторов и многослойной изоляционной структуры из керамики и слюды обеспечивает высокий уровень термостойкости и хорошую стабильность сопротивления. Он маловероятен состариваться или дрейфовать, а также не склонен к перегреву во время длительной эксплуатации.

2. Доступны три варианта охлаждения.

Поддерживает естественное воздушное охлаждение для бесшумной работы, принудительное воздушное охлаждение для рассеивания тепла с высокой плотностью и жидкостное охлаждение для установки в узких пространствах с высокими температурами в суровых условиях. Эти параметры можно свободно выбирать в зависимости от площади серверной комнаты и температуры окружающей среды.

3. Прочный корпус

Вся машина изготовлена ​​из стальных пластин или корпуса из алюминиевого сплава с применением технологии антикоррозионного напыления. Уровень защиты IP54–IP65 обеспечивает защиту от пыли, воды и влаги, подходящую для суровых промышленных условий, например, на открытом воздухе, в шахтах и ​​портах.

Основные электрические характеристики

1. Профессиональный дизайн с низкой индуктивностью.

Оптимизированное расположение обмоток значительно снижает паразитную индуктивность, подходит для высокочастотных преобразователей частоты переключения, подавляет скачки напряжения, защищает драйвер и последующие электрические компоненты от ударов.

2. Совместимость с широким диапазоном напряжений

Тормозной резистор мощностью 20 кВт совместим с системами переменного тока 380–690 В с максимальной поддержкой шины постоянного тока 1000 В, совместим с основными промышленными стандартами напряжения во всем мире и может быть напрямую адаптирован для экспортных проектов, а также отечественного и зарубежного оборудования.

3. Значение резистора точно настраивается.

Значение сопротивления составляет 0,5–500 Ом для любой настройки, с допуском ± 5%, способно строго соответствовать рекомендуемым параметрам инверторов различных марок, с равномерным тормозным усилием и плавным контролируемым ощущением замедления.

Применение продукта

Конфигурация защиты безопасности

1. Дополнительная защита от перегрева.

Термистор NTC и нормально закрытый термовыключатель доступны в качестве опции. Их можно напрямую подключить к интерфейсу защиты преобразователя частоты, обеспечивая автоматическое предупреждение о перегреве или отключение цепи для устранения риска перегрева и возгорания.

2. Полные испытания высоким напряжением на заводе.

Каждое устройство проходит испытание изоляции выдерживаемым напряжением 2,5 кВ, калибровку сопротивления при комнатной температуре и выборочную проверку термоциклирования. Изоляция надежная, коэффициент безопасности высокий.

3. Адаптация к условиям эксплуатации.

Поддерживает режимы непрерывного торможения и прерывистого цикла торможения. Он не будет накапливать тепло из-за частого запуска и остановки, что значительно снижает частоту остановов и технического обслуживания на месте.

Преимущества установки и интеграции

1. Несколько способов установки

Предлагаются три основные формы: напольная, настенная, боковая и для установки в 19-дюймовую стойку. Также могут быть предоставлены индивидуальные монтажные кронштейны для адаптации к существующей компоновке шкафа.

2. Различные способы подключения

Тормозной резистор мощностью 20 кВт поставляется со стандартными винтовыми клеммами и медными шинными интерфейсами. Также доступны индивидуальные варианты проводки, такие как удлиненные выводы и водонепроницаемые фланцевые головки, что делает процесс подключения простым и стабильным.

3. Вся машина готова к установке без изменений.

Конструктивные размеры, расположение проводки и цвета шкафа могут быть настроены в соответствии с проектом. После поставки оборудование может быть непосредственно установлено и использовано, что исключает дополнительные затраты на бурение, модификацию и отладку на месте.

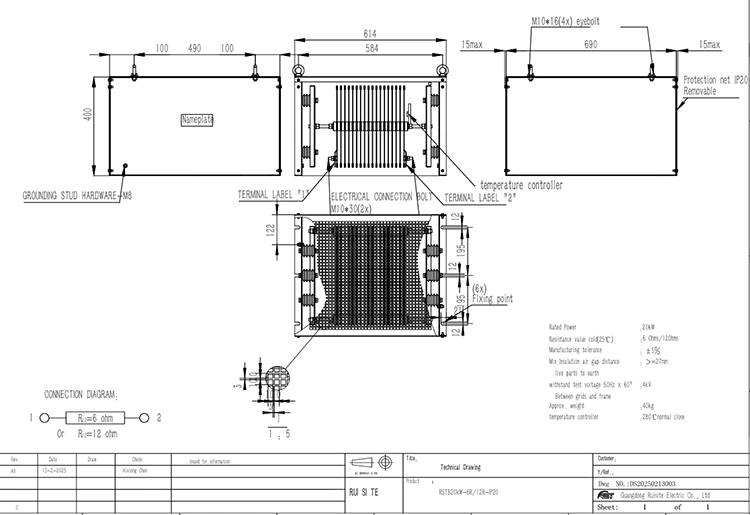

Чертеж и размеры

Доставка упаковки и гарантия качества

1. Профессиональная защитная упаковка

Тормозной резистор мощностью 20 кВт обернут влагонепроницаемой пленкой и армирован пеной. Сверхмощные модели упаковываются в клееные деревянные ящики, а клеммы для защиты герметизируются отдельно, гарантируя, что изделие не подвергнется воздействию влаги во время транспортировки, не будет повреждено и деформировано из-за ударов.

2. Полная документация, сопровождающая товар.

Каждый заказ поставляется с упаковочным листом, отчетом о заводских испытаниях, сертификатом проверки значения сопротивления, руководством по установке и информацией о аксессуарах для контроля температуры, что соответствует требованиям приемки проекта и таможенного оформления внешней торговли.

3. Надежная доставка и послепродажное обслуживание.

Стандартные модели доставляются в течение 10-15 дней, нестандартные модели в течение 15-25 дней; На всю машину предоставляется 18-месячная гарантия, а также предоставляются бесплатные консультации по схеме тормозной цепи, удаленная отладка и техническая поддержка при возникновении неисправностей.

Выбирайте РСТ Электрик

1. Профессиональные накопления от исходной фабрики

Десять лет целенаправленных исследований и производства тормозных резисторов и нагрузочных резисторов. Все процессы, от намотки, сварки, сборки до термических испытаний, разрабатываются и контролируются независимо, что обеспечивает стабильное качество и отсутствие посреднических наценок.

2. Строгая система контроля качества.

Производственная линия, сертифицированная по стандарту ISO9001. Каждое устройство должно пройти испытания на сопротивление, изоляцию, выдерживаемое напряжение и контроль температуры. Он соответствует международным стандартам, таким как IEC, UL и NEMA.

3. Глобальный опыт обслуживания проектов

Продукция экспортируется в более чем сорок стран мира. Знаком с местными условиями труда в Европе, Юго-Восточной Азии и Южной Америке. Мы можем помочь клиентам в согласовании параметров проектов и предоставлении документации о соответствии.
