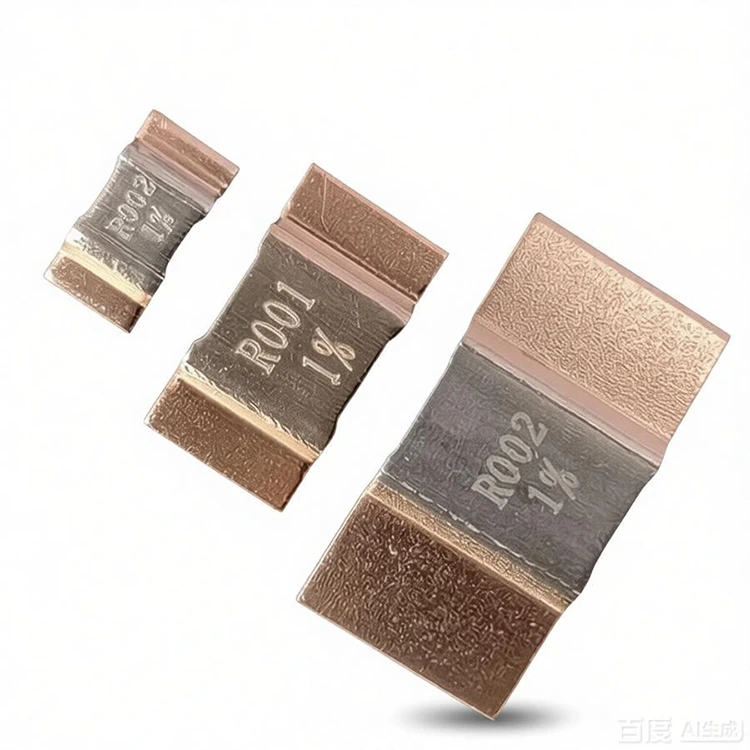

Резистор измерения тока из голого сплава

Токоизмерительный резистор из неизолированного сплава от RST Electric представляет собой новейшую технологию точного измерения тока. Этот шунт для поверхностного монтажа, разработанный для применений, где пространство на плате ограничено, а точность измерений имеет первостепенное значение, использует усовершенствованный процесс электронно-лучевой сварки для соединения резистивного элемента из высокостабильного сплава с электродами из чистой меди. Эта цельнометаллическая конструкция устраняет паразитную индуктивность и термоЭДС, характерные для обычных толстопленочных или проволочных шунтов, обеспечивая быстрое и точное обнаружение тока в высокочастотных цепях.

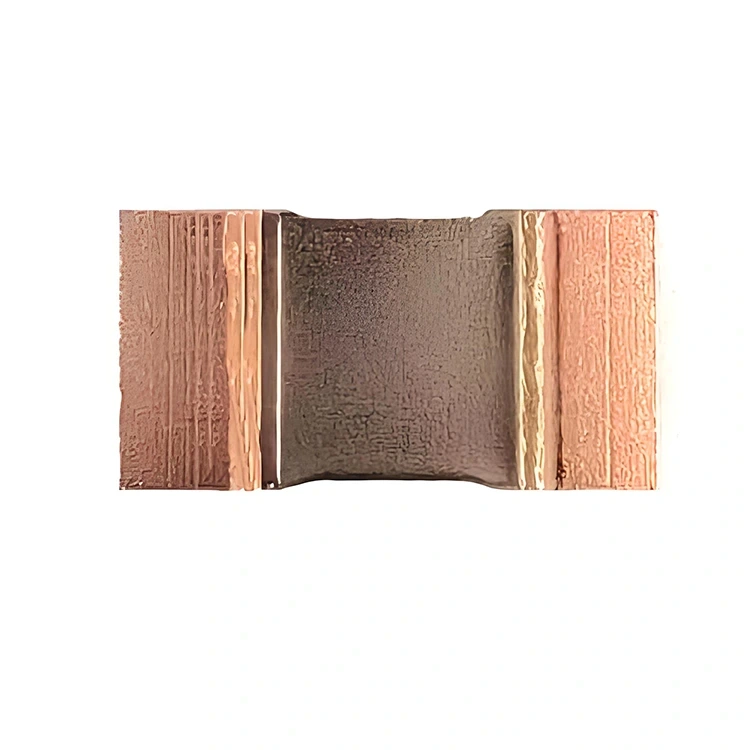

Основной материал

Сердечник этого низкоомного резистора представляет собой элемент из прецизионного сплава, доступный в трех вариантах материала: манганин (CuMn) для применений с низким TCR, Karma (NiCr) для превосходной стабильности и FeCrAl (железо-хром-алюминий) для высокотемпературных сред. Элемент приваривается электронным лучом к выводам из чистой меди, создавая монолитную структуру с минимальным контактным сопротивлением и исключительной механической прочностью. В результате получается резистор, способный выдерживать высокие импульсные токи, термоциклирование и длительное старение без дрейфа.

Серия WSN доступна в четырех стандартных исполнениях для поверхностного монтажа:

● 2512 (6,4×3,2 мм) — номинальная мощность 3 Вт, идеально подходит для компактных силовых каскадов.

● 3920 (10×5,2 мм) — номинальная мощность 5 Вт, оптимизирован для автомобильного и промышленного применения.

● 5930 (15×7,2 мм) — номинальная мощность 7 Вт, для сильноточных шин и аккумуляторных блоков.

● 2726 (6,95×6,6 мм) — номинальная мощность 5 Вт, уникальный низкопрофильный квадратный формат для плотной компоновки.

Значения сопротивления варьируются от лучших в отрасли 0,1 мОм до 5 мОм с погрешностью ±0,5% и TCR всего ±100 ppm/°C (манганин). Каждое устройство проходит строгие испытания на надежность в соответствии со стандартами AEC-Q200, включая циклическое изменение температуры, хранение при высоких температурах, срок службы под нагрузкой и воздействие влажного тепла.

Являясь надежным производителем токоизмерительных резисторов из неизолированных сплавов в Китае, компания RST Electric объединяет более чем 10-летний опыт разработки прецизионных резисторов с передовыми технологиями производства, чтобы поставлять компоненты, отвечающие самым строгим требованиям автомобильной, промышленной и возобновляемой энергетики.

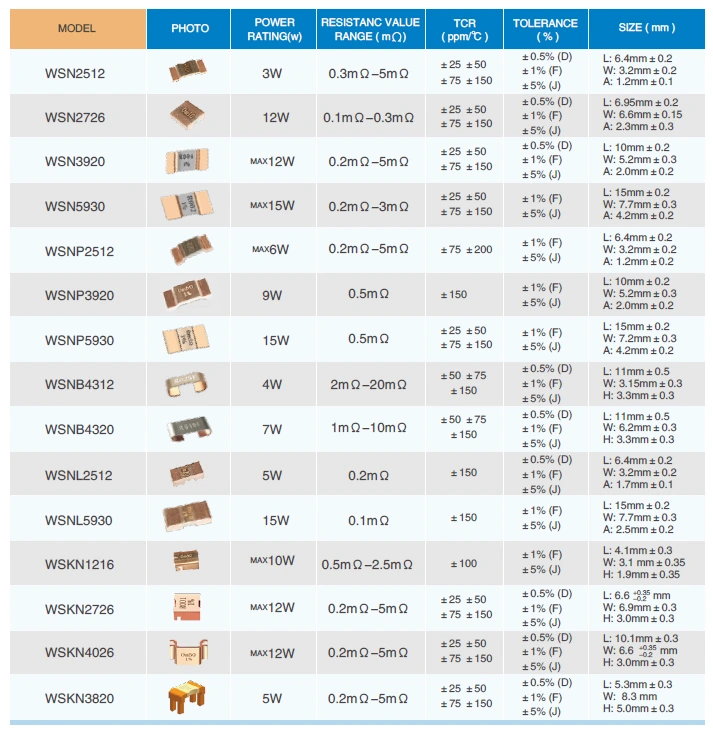

Техническая спецификация

Особенности продукта

1. Электронно-лучевая сварная конструкция — монолитный сварной шов сплава с медью устраняет контактное сопротивление и обеспечивает исключительную механическую прочность и долговременную стабильность.

2. Сверхнизкое сопротивление до 0,1 мОм. Обеспечивает точное измерение сотен ампер с минимальными потерями мощности и падением напряжения.

3. Чрезвычайно низкая индуктивность (0,5 нГн – 5 нГн). Близкая к нулю паразитная индуктивность позволяет использовать его в высокочастотных переключающих цепях (до нескольких МГц) без искажения сигнала.

4. Очень низкая термоэлектрическая ЭДС (<1 мкВ/°C) – минимизирует ошибки измерения, вызванные градиентами температуры на резисторе, что имеет решающее значение для точного измерения тока.

5. Несколько вариантов сплавов — выберите манганин (низкий TCR), Karma (высокая стабильность) или FeCrAl (высокотемпературный) для оптимизации производительности для конкретных применений.

6. Основания для поверхностного монтажа, соответствующие отраслевым стандартам. Доступны размеры 2512, 3920, 5930 и 2726, совместимые с процессами автоматизированной сборки.

7. Высокая плотность мощности – до 7 Вт в компактном корпусе 5930, идеально подходящем для малогабаритных силовых модулей и аккумуляторных блоков.

8. Прецизионные допуски – ±0,5% доступны для высокоточного измерения тока в автомобильных BMS и промышленных приводах.

9. Цельнометаллическая конструкция – отсутствие керамической подложки или толстопленочных материалов обеспечивает превосходную обработку импульсов и теплопроводность.

Применение продукта

Чертеж и размеры

Упаковка и отгрузка

RST Electric обеспечивает безопасную доставку каждого токоизмерительного резистора из неизолированного сплава:

● Ленточная и катушечная упаковка. Все резисторы серии WSN поставляются на 7-дюймовых или 13-дюймовых катушках (количество на катушку: 4000 для 2512, 2000 для 3920/5930, 1000 для 2726), совместимых с автоматизированной сборкой.

● Массовая упаковка: доступна по запросу для прототипирования или мелкосерийного производства.

● Чувствительность к влаге. Эти резисторы относятся к категории MSL 1 (неограниченный срок хранения) и не требуют специального обращения с влагой.

● Документация: упаковочные листы, сертификаты проверки и декларации материалов, прилагаемые к каждой поставке.

● Варианты перевозки: экспресс-курьер (DHL/FedEx/UPS) для небольших партий, авиаперевозки для средних объемов, морские перевозки для оптовых заказов.
